Summary of Contents for Federal Signal Corporation 450EWBX-024

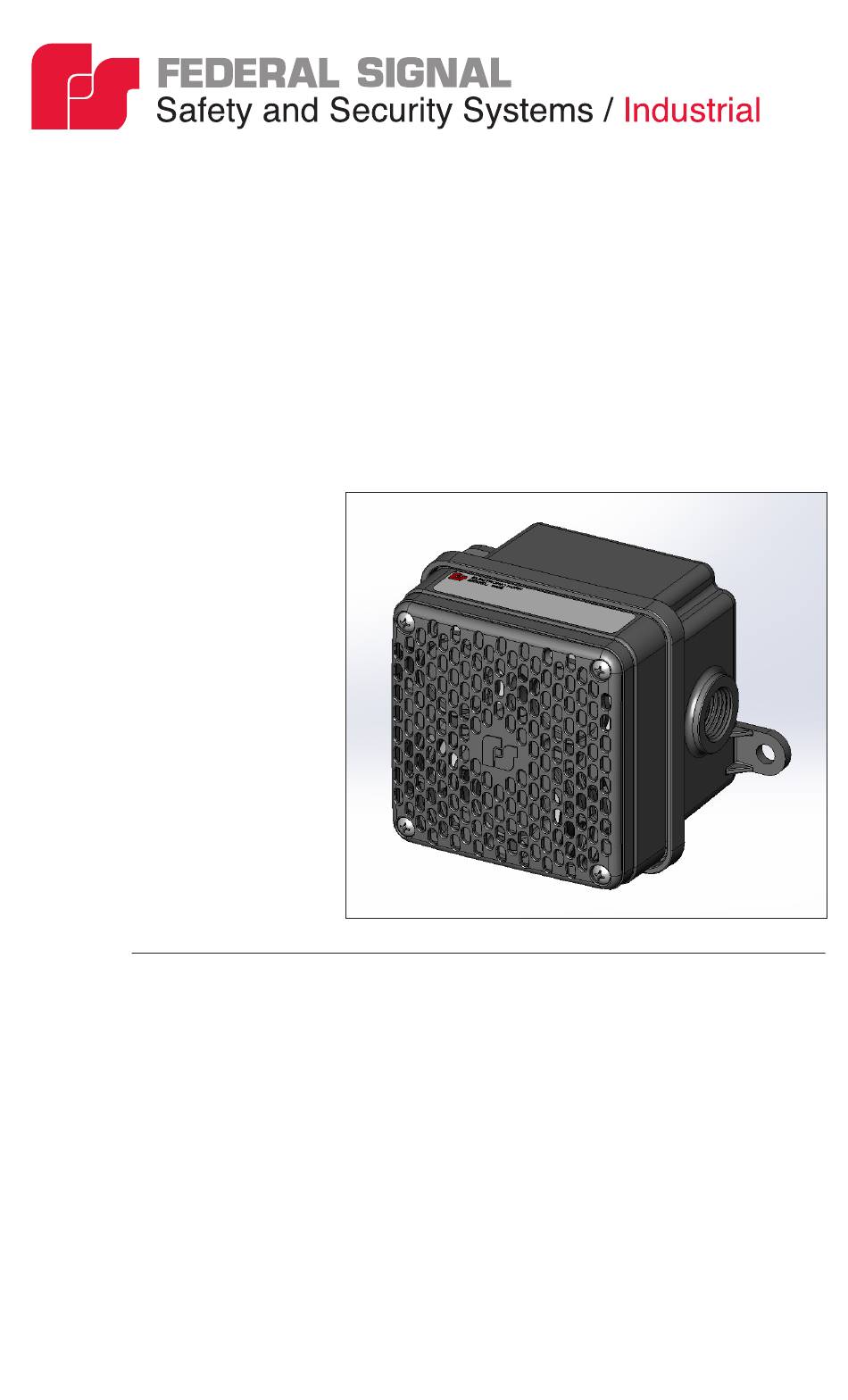

- Page 1 Model 450EWBX-024 Electronic Horn For Use in Hazardous Locations Installation and Maintenance Instructions 25500214A français....page 13 Rev. A1 1015 español....página 25 Printed in U.S.A.
- Page 2 Warranty – Seller warrants all goods for five years on parts and 2-1/2 years on labor, under the following conditions and exceptions: Seller warrants that all goods of Seller's manufacture will conform to any descriptions thereof for specifications which are expressly made a part of this sales contract and at the time of sale by Seller such goods shall be commercially free from defects in material or workmanship.
-
Page 3: Table Of Contents
Contents Safety Message to Installers and Users .......... 5 Unpacking the Horn ................6 An Overview of the Model 450EWBX-024........7 Wiring the Horn .................. 8 Mounting the Horn ................9 Getting Repair Service or Technical Assistance ......11 Returning the Product for Credit ........... 11 Tables Table 1 Horn specifications .............. - Page 4 © 2015 Federal Signal Corporation. All rights reserved.
-
Page 5: Safety Message To Installers And Users
1910.95 Noise Standard provides guidelines which may be used regarding permissible noise exposure levels. • After installation, ensure that all mounting screws are tightened. • Establish a procedure to routinely check the signal system for proper activation and operation. Model 450EWBX-024 Electronic Horn... -
Page 6: Unpacking The Horn
Disposal of all shipping materials must be carried out in accordance with national and local codes and standards. If any parts are missing, please call Federal Signal Customer Support at 708-534-4756 or 877-289-3246. Model 450EWBX-024 Electronic Horn... -
Page 7: An Overview Of The Model 450Ewbx-024
Installation and Maintenance Instructions An Overview of the Model 450EWBX-024 SOUND RESTRICTION: Do not paint the horn. No finish or coating is required. Paint may obstruct the sound output, reducing the effectiveness of the horn. Failure to heed this warning may cause serious injury or death. -
Page 8: Wiring The Horn
WIRING PRECAUTION: National Electrical Codes as well as local codes must be adhered to in the installation of the Model 450EWBX-024 horn. All electrical wiring must be routed through approved conduit and fittings as specified. Failure to heed this warning may cause an electrical shock or render the horn inoperable, causing serious injury or death. -
Page 9: Mounting The Horn
Failure to heed this warning may cause serious injury or death. See Figure 3 on page 10. The Model 450EWBX-024 has two 3/4" tapped opening and one 1/2" opening to accommodate 3/4"... -
Page 10: Figure 3 Horn With Backbox And Dimensions
Installation and Maintenance Instructions Figure 3 Horn with backbox and dimensions BACKBOX GASKET #8 x 1-5/8" (4) 47.6 mm (1.88") Ø 8.2 mm (0.32") 127.0 mm (5.00") 144.5 mm (5.69") Model 450EWBX-024 Electronic Horn... -
Page 11: Getting Repair Service Or Technical Assistance
Defective products that are returned within the warranty period will be repaired or replaced at Federal Signal’s sole discretion. Defective products do not include those products with lamp failure. Circumstances other than those listed above will be addressed on a case-by-case basis. Model 450EWBX-024 Electronic Horn... - Page 12 Industrial Systems 2645 Federal Signal Drive • University Park, IL 60484-3167 Tel: 708-534-4756 • 877-289-3246 • Fax: 708-534-4852 Email: elp@federalsignal.com • www.federalsignal-indust.com...
- Page 13 Systèmes de sûreté et de sécurité / industriels Avertisseur électronique Modèle 450EWBX-024 À utiliser dans les zones dangereuses Consignes d'installation et d'entretien 25500214A Rév. A1 1015 Imprimé aux États-Unis...
- Page 14 Garantie – Tous les produits du vendeur sont couverts par une garantie de cinq ans pour les pièces et de deux ans et demi pour la main-d'œuvre selon les conditions et exceptions suivantes : Le vendeur garantit que tous les produits qu'il fabrique seront conformes aux descriptions correspondant aux spécifications qui font expressément partie de ce contrat de vente et qu'au moment de la vente par le vendeur, de tels produits devront être exempts de défauts de matériel ou de fabrication.
- Page 15 Contenu Message de sécurité destiné aux installateurs et aux utilisateurs ..17 Déballage de l'avertisseur sonore ..........18 Description générale du modèle 450EWBX-024 ......19 Câblage de l'avertisseur sonore ............ 20 Montage de l'avertisseur sonore ........... 22 Réparation et assistance technique ..........24 Retour du produit et avoir ..............
- Page 16 © 2015 Federal Signal Corporation. Tous droits réservés.
-
Page 17: Message De Sécurité Destiné Aux Installateurs Et Aux Utilisateurs
à la Norme acoustique fournit des directives utiles concernant les niveaux permis d'exposition au bruit. • Après l'installation, s'assurer que toutes les vis de fixation sont serrées. • Définir une procédure de vérification régulière de l'activation et du bon fonctionnement du système de signalisation. Avertisseur électronique Modèle 450EWBX-024... -
Page 18: Déballage De L'avertisseur Sonore
Examiner soigneusement toutes les enveloppes, étiquettes d'expédition et autres étiquettes avant de les retirer ou de les détruire. La mise au rebut de tout matériel d'expédition doit être Avertisseur électronique Modèle 450EWBX-024... -
Page 19: Description Générale Du Modèle 450Ewbx-024
S'il manque des pièces, appeler l'assistance clientèle de Federal Signal au 708 534-4756 ou au 877 289-3246. Description générale du modèle 450EWBX-024 AVERTISSEMENT RESTRICTION SONORE : Ne pas peindre l'avertisseur. Aucune finition ni aucun revêtement n'est requis. -
Page 20: Câblage De L'avertisseur Sonore
PRÉCAUTION À PRENDRE LORS DU CÂBLAGE : Les Codes nationaux d'électricité et les codes locaux doivent être respectés pendant l'installation du modèle 450EWBX-024. Tous les câbles électriques doivent passer par les conduits et les raccords homologués tel que spécifié. Le non-respect de cet avertissement peut exposer l'opérateur à... -
Page 21: Illustration 2 Schéma De Câblage
Voir Illustration 2. Raccorder les autres bornes positives (+) et négatives (-) sur la prise du connecteur sur l'avertisseur suivant ou sur un dispositif de terminaison. Illustration 2 Schéma de câblage AVERTISSEUR SUIVANT ALIMENTATION OU DISPOSITIF DE 12-24 VCC TERMINAISON 290A7591 Avertisseur électronique Modèle 450EWBX-024... -
Page 22: Montage De L'avertisseur Sonore
4X et IP66. Le non-respect de cet avertissement peut entraîner une explosion pouvant provoquer des blessures graves ou la mort. Voir Illustration 3. Le Modèle 450EWBX-024 est doté de deux ouvertures taraudées de 1,9 cm (3/4 po) et d'une ouverture de 1,27 cm (1/2 po) pour loger un conduit de 1,9 cm (3/4 po). - Page 23 Illustration 3 Avertisseur et boîtier de fixation avec les dimensions BOÎTIER DE FIXATION JOINT D'ÉTANCHÉITÉ VIS N° 8 x 4,13 cm (1-5/8 po) (4) 47,6 mm (1,88 po) Ø 8,2 mm (0,32 po) 127.0 mm (5,00 po) 144,5 mm (5.69 po) Avertisseur électronique Modèle 450EWBX-024...
-
Page 24: Réparation Et Assistance Technique
Systèmes de sûreté et de sécurité / industriels Systèmes industriels 2645 Federal Signal Drive • University Park, IL 60484-3167, États-Unis Tél. : 708 534-4756 • 877 289-3246 • Fax : 708 534-4852 E-mail : elp@federalsignal.com • www.federalsignal-indust.com Avertisseur électronique Modèle 450EWBX-024... - Page 25 Sistemas de seguridad y protección / Industriales Modelo 450EWBX-024 Bocina electrónica Para usar en ubicaciones peligrosas Instrucciones de instalación y mantenimiento 25500214A Rev. A1 1015 Impreso en los EE. UU.
- Page 26 Garantía: el vendedor garantiza todos los productos por cinco años para las piezas y por 2-1/2 años para la mano de obra, con las siguientes condiciones y excepciones: El Vendedor garantiza que todos los productos fabricados por el Vendedor se ajustarán a las descripciones de los mismos para especificaciones que expresamente forman parte de este contrato de venta y en el momento de la venta por parte del Vendedor tales productos estarán comercialmente libres de defectos en material o mano de obra.
- Page 27 Contenido Mensaje de seguridad para instaladores y usuarios ....29 Desembalaje de la bocina ............... 30 Un resumen del modelo 450EWBX-024 ......... 31 Cableado de la bocina..............32 Montaje de la bocina ............... 33 Servicio de reparación o asistencia técnica ........ 35 Devolución del producto para obtener crédito ......
- Page 28 © 2015 Federal Signal Corporation. Todos los derechos reservados.
-
Page 29: Mensaje De Seguridad Para Instaladores Y Usuarios
• Después de la instalación, asegúrese de que todos los tornillos de montaje estén ajustados. • Establezca un procedimiento para verificar periódicamente el sistema de señalización a fin de comprobar la activación y el funcionamiento apropiados. Modelo 450EWBX-024 Bocina electrónica... -
Page 30: Desembalaje De La Bocina
Si falta alguna pieza, contacte al Servicio de Asistencia al Cliente de Federal Signal al 708-534-4756 o 877-289-3246. Modelo 450EWBX-024 Bocina electrónica... -
Page 31: Un Resumen Del Modelo 450Ewbx-024
Instrucciones de instalación y mantenimiento Un resumen del modelo 450EWBX-024 ADVERTENCIA RESTRICCIÓN DE SONIDO: No pinte la bocina. No se requiere acabado ni recubrimiento. La pintura puede obstruir la salida de sonido, reduciendo la eficacia de la bocina. La falta de atención a esta advertencia puede ocasionar lesiones graves o la muerte. -
Page 32: Cableado De La Bocina
PRECAUCIÓN DEL CABLEADO: Deben aplicarse los códigos de electricidad nacionales y locales en la instalación de la bocina modelo 450EWBX-024. Todos los cables eléctricos deben tenderse por conductos y accesorios aprobados tal como se especifica. Si no se observa esta advertencia puede producirse una descarga eléctrica o la bocina puede volverse inutilizable, causando lesiones... -
Page 33: Montaje De La Bocina
La falta de atención a esta advertencia puede ocasionar lesiones graves o la muerte. Ver Figura 3 en la pagina 34. El modelo 450EWBX-024 posee dos aperturas cerradas de 3/4" y una abertura de 1/2" para adaptar el conducto de 3/4". -
Page 34: Figura 3 Bocina Con Caja Posterior Con Las Dimensiones
Instrucciones de instalación y mantenimiento Figura 3 Bocina con caja posterior con las dimensiones CAJA POSTERIOR JUNTA N.º 8 x 1-5/8" (4) 47,6 mm (1,88") Ø 8,2 mm (0,32") 127,0 mm (5,00") 144.5 mm (5,69") Modelo 450EWBX-024 Bocina electrónica... -
Page 35: Servicio De Reparación O Asistencia Técnica
Los productos defectuosos devueltos dentro del período de garantía serán reparados o reemplazados a exclusivo criterio de Federal Signal. Los productos defectuosos no incluyen los productos con fallas de la lámpara. Otras circunstancias no incluidas anteriormente se tratarán según cada caso en particular. Modelo 450EWBX-024 Bocina electrónica... - Page 36 Sistemas de seguridad y protección / Industriales Sistemas Industriales 2645 Federal Signal Drive • University Park, IL 60484-3167 Tel.: 708-534-4756 • 877-289-3246 • Fax: 708-534-4852 Correo electrónico: elp@federalsignal.com • www.federalsignal-indust.com...
