comfortel 3600 IP Instructions Manual

Voip system telephone and standard voip telephone
Hide thumbs Also See for 3600 IP:
Table of Contents
  • Initial Commissioning
  • Σημαντικές Πληροφορίες
  • Δήλωση Συμμόρφωσης
  • Πρώτη Θέση Σε Λειτουργία
  • Utilisation Conforme
  • Spécifications Techniques
  • Première Mise en Service
  • Prima Messa in Funzione
  • Belangrijke Informatie
  • Eerste Ingebruikname
  • Ważne Informacje
  • Pierwsze Uruchomienie

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 13

Quick Links

Download this manual See also: Quick Manual
COMfortel€ 3600 IP
VoIP-Systemtelefon und Standard-VoIP-Telefon
VoIP System Telephone and Standard VoIP Telephone
Betriebsanleitung
Instructions
Manual de instrucciones
Οδηγίες λειτουργίας
Notice d'utilisation
Istruzioni per l'uso
Gebruikshandleiding
Instrukcja obsługi

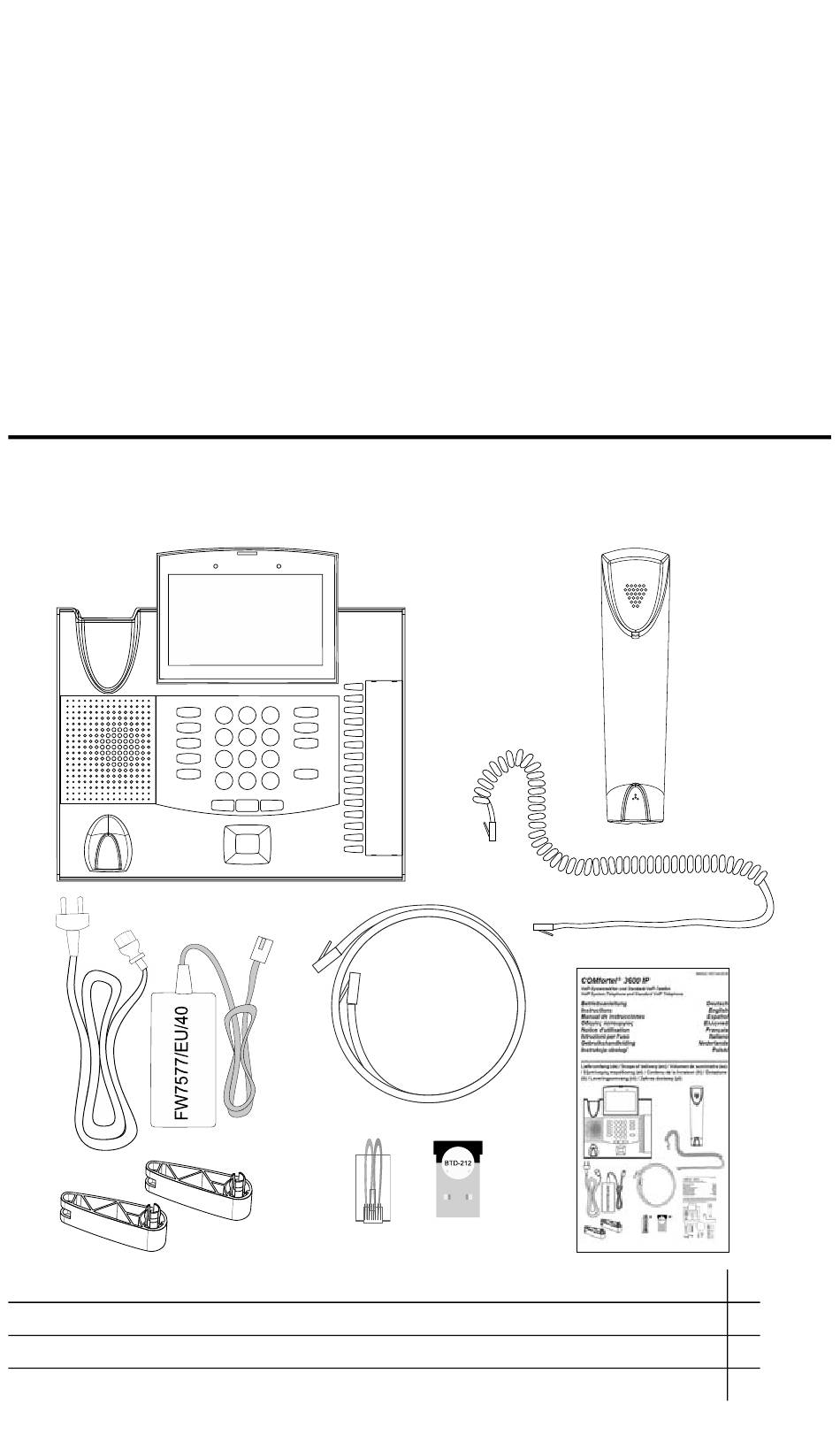

Lieferumfang (de) / Scope of delivery (en) / Volumen de suministro (es) /
Εξοπλισμός παράδοσης (el) / Contenu de la livraison (fr) / Dotazione (it) /
Leveringsomvang (nl) / Zakres dostawy (pl)
* Bereits vorinstalliert, siehe Unterseite des Geräts
* Already preinstalled, see underside of the device
* Ya preinstalado, véase la parte inferior del dispositivo
* Αν είναι ήδη προεγκατεστημένο, βλ. στο πίσω μέρος της συσκευής
*
*
884502 V07 04/2018
Deutsch
English
Español
Ελληνικά
Français
Italiano
Nederlands
Polski
de
en
es
el
