Masterbuilt MB20030619 Manual page 29

Assemblage
Poignée de
la boîte à

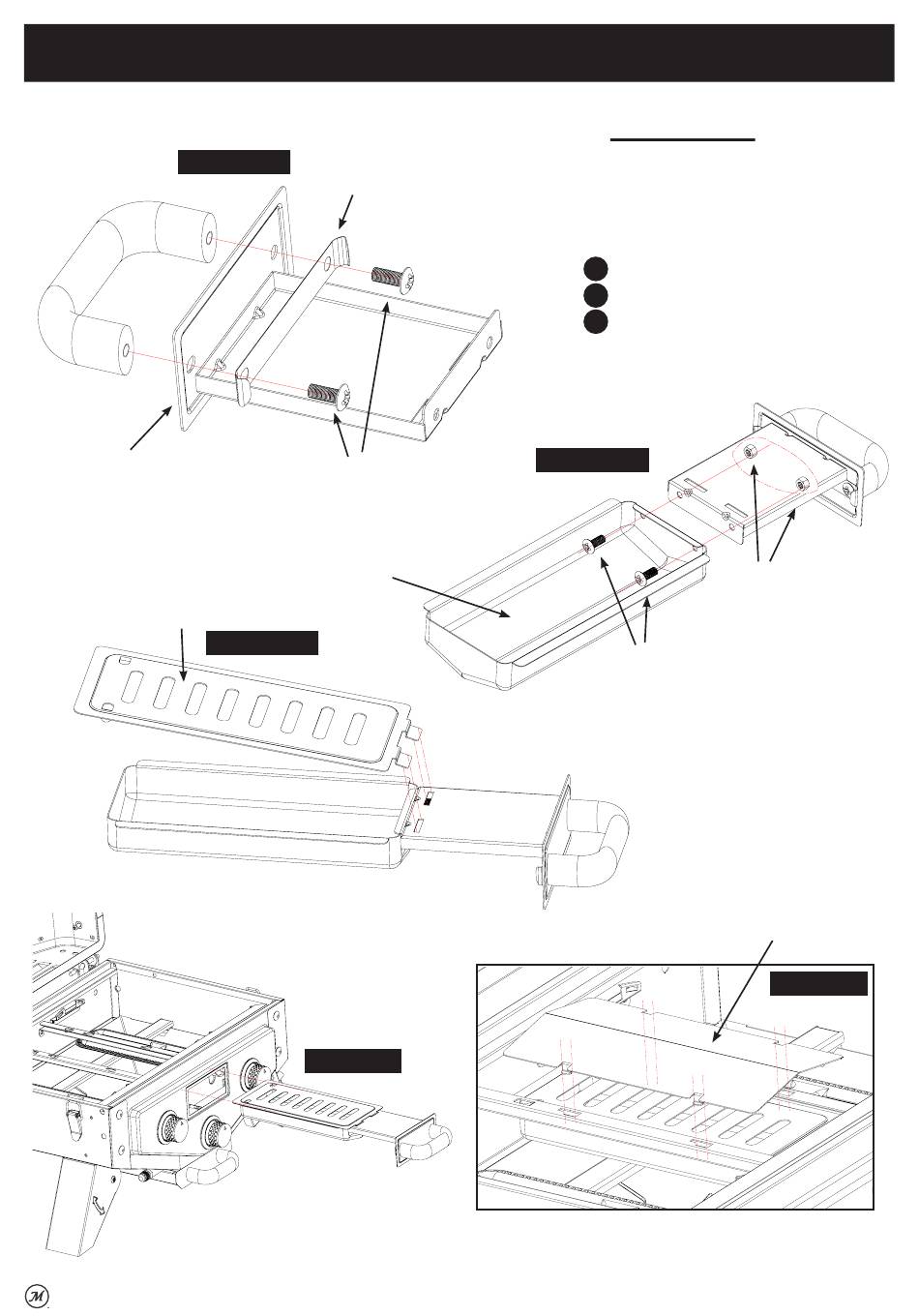

ÉTAPE 6A
copeaux de
bois
Assemblage
du panneau
avant
Couvercle
de la boîte à
copeaux de
bois
Verrou de
la boîte à
copeaux de
bois
Boulons
M6× 12
Boîte à
copeaux
de bois
ÉTAPE 6C
ÉTAPE 6D
ÉTAPE 6 :
Fixez l'assemblage
de la boîte à copeaux
de bois
Quincaillerie requise :
2 boulons M6× 12
A
2 boulons M5×10
D
2 écrous M5
E
ÉTAPE 6B
Boulons
M5×10
Plaque de
recouvrement
de la boîte à
copeaux de bois
Écrous M5
ÉTAPE 6E
29
