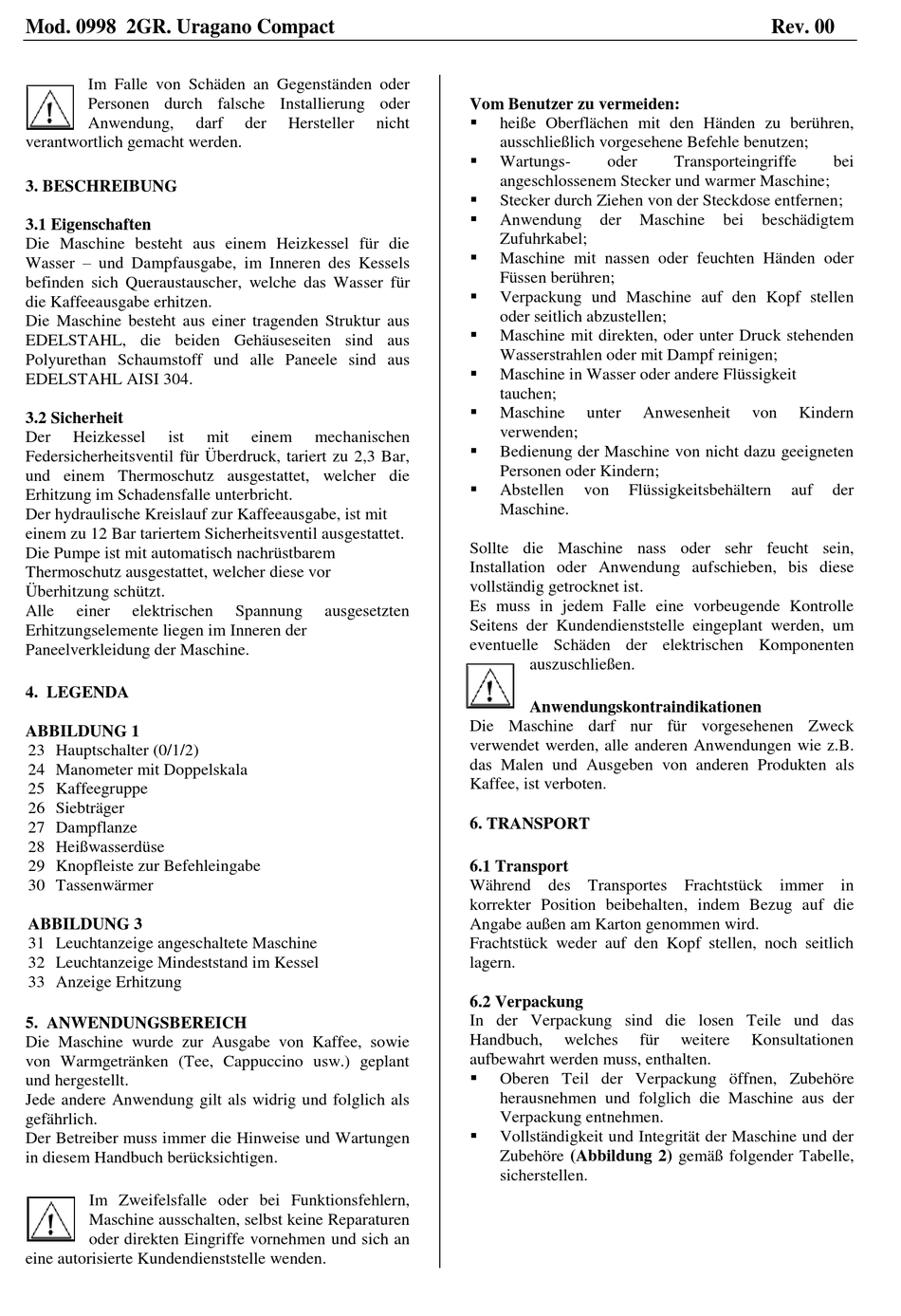

Beschreibung; Eigenschaften; Sicherheit; Legenda - Quick MILL Uragano Compact 0998 Instruction Manual

Mod. 0998 2GR. Uragano Compact
Im Falle von Schäden an Gegenständen oder
Personen durch falsche Installierung oder
Anwendung, darf
verantwortlich gemacht werden.

3. BESCHREIBUNG

3.1 Eigenschaften

Die Maschine besteht aus einem Heizkessel für die
Wasser – und Dampfausgabe, im Inneren des Kessels
befinden sich Queraustauscher, welche das Wasser für
die Kaffeeausgabe erhitzen.
Die Maschine besteht aus einer tragenden Struktur aus
EDELSTAHL, die beiden Gehäuseseiten sind aus
Polyurethan Schaumstoff und alle Paneele sind aus
EDELSTAHL AISI 304.

3.2 Sicherheit

Der Heizkessel ist
Federsicherheitsventil für Überdruck, tariert zu 2,3 Bar,
und einem Thermoschutz ausgestattet, welcher die
Erhitzung im Schadensfalle unterbricht.
Der hydraulische Kreislauf zur Kaffeeausgabe, ist mit
einem zu 12 Bar tariertem Sicherheitsventil ausgestattet.
Die Pumpe ist mit automatisch nachrüstbarem
Thermoschutz ausgestattet, welcher diese vor
Überhitzung schützt.
Alle einer elektrischen
Erhitzungselemente liegen im Inneren der
Paneelverkleidung der Maschine.

4. LEGENDA

ABBILDUNG 1
23 Hauptschalter (0/1/2)
24 Manometer mit Doppelskala
25 Kaffeegruppe
26 Siebträger
27 Dampflanze
28 Heißwasserdüse
29 Knopfleiste zur Befehleingabe
30 Tassenwärmer
ABBILDUNG 3
31 Leuchtanzeige angeschaltete Maschine
32 Leuchtanzeige Mindeststand im Kessel
33 Anzeige Erhitzung

5. ANWENDUNGSBEREICH

Die Maschine wurde zur Ausgabe von Kaffee, sowie
von Warmgetränken (Tee, Cappuccino usw.) geplant
und hergestellt.
Jede andere Anwendung gilt als widrig und folglich als
gefährlich.
Der Betreiber muss immer die Hinweise und Wartungen
in diesem Handbuch berücksichtigen.
Im Zweifelsfalle oder bei Funktionsfehlern,
Maschine ausschalten, selbst keine Reparaturen
oder direkten Eingriffe vornehmen und sich an
eine autorisierte Kundendienststelle wenden.
der Hersteller nicht
mit einem mechanischen
Spannung ausgesetzten
Vom Benutzer zu vermeiden:

heiße Oberflächen mit den Händen zu berühren,
ausschließlich vorgesehene Befehle benutzen;

Wartungs- oder
angeschlossenem Stecker und warmer Maschine;

Stecker durch Ziehen von der Steckdose entfernen;

Anwendung der Maschine
Zufuhrkabel;

Maschine mit nassen oder feuchten Händen oder
Füssen berühren;

Verpackung und Maschine auf den Kopf stellen
oder seitlich abzustellen;

Maschine mit direkten, oder unter Druck stehenden
Wasserstrahlen oder mit Dampf reinigen;

Maschine in Wasser oder andere Flüssigkeit
tauchen;

Maschine unter
verwenden;

Bedienung der Maschine von nicht dazu geeigneten
Personen oder Kindern;

Abstellen von Flüssigkeitsbehältern
Maschine.
Sollte die Maschine nass oder sehr feucht sein,
Installation oder Anwendung aufschieben, bis diese
vollständig getrocknet ist.
Es muss in jedem Falle eine vorbeugende Kontrolle
Seitens der Kundendienststelle eingeplant werden, um
eventuelle Schäden der elektrischen Komponenten
auszuschließen.
Anwendungskontraindikationen
Die Maschine darf nur für vorgesehenen Zweck
verwendet werden, alle anderen Anwendungen wie z.B.
das Malen und Ausgeben von anderen Produkten als
Kaffee, ist verboten.

6. TRANSPORT

6.1 Transport
Während des Transportes Frachtstück immer in
korrekter Position beibehalten, indem Bezug auf die
Angabe außen am Karton genommen wird.
Frachtstück weder auf den Kopf stellen, noch seitlich
lagern.

6.2 Verpackung

In der Verpackung sind die losen Teile und das
Handbuch, welches für
aufbewahrt werden muss, enthalten.

Oberen Teil der Verpackung öffnen, Zubehöre
herausnehmen und folglich die Maschine aus der
Verpackung entnehmen.

Vollständigkeit und Integrität der Maschine und der
Zubehöre (Abbildung 2) gemäß folgender Tabelle,
sicherstellen.
Rev. 00
Transporteingriffe
bei beschädigtem
Anwesenheit von Kindern
auf
weitere Konsultationen
bei
der
