- Page 1 USER MANUAL 说 明 书...
-
Page 3: Dear Customer
ENGLISH Dear Customer Thank you for purchasing the M5s portable music player. We'd like to take the opportunity to express our sincere gratitude to you. You are recommended to read the user manual carefully before operating the device. Please keep this user manual for future reference. -
Page 4: Names Of Parts

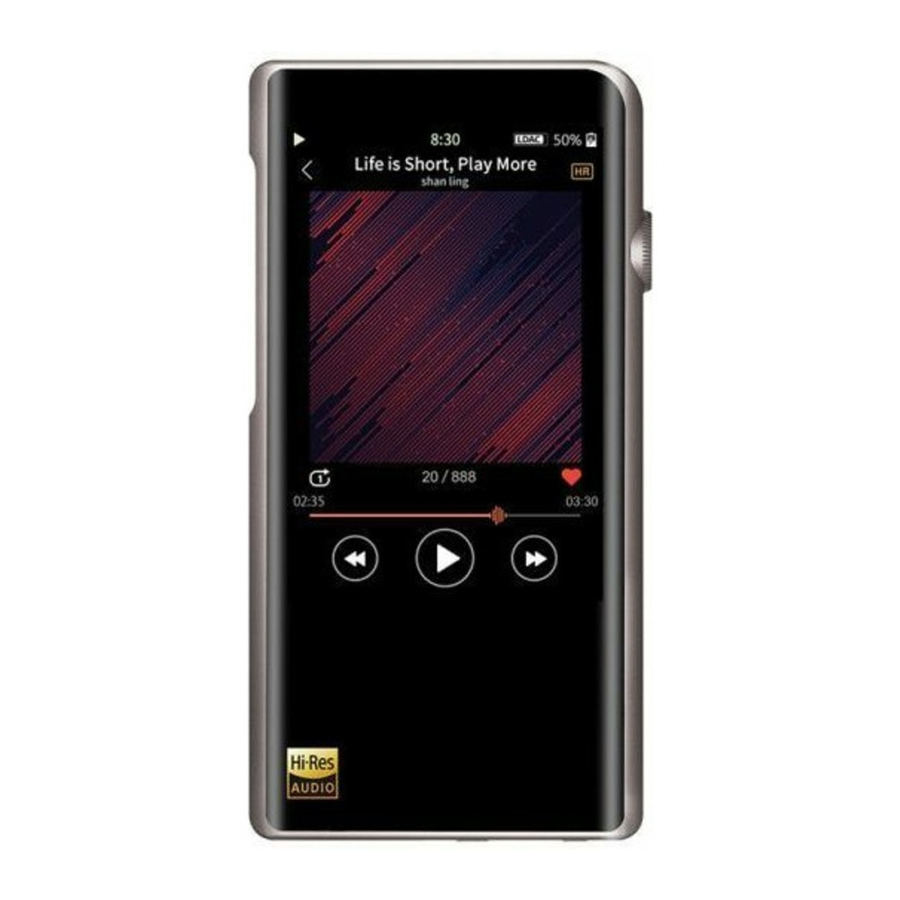

Names of Parts Headphone/Line output USB/DAC Type-C USB 2.5mm balanced data port headphone output 3.2 inch touch screen (3 0x4 0) TF card slot Operation Instructions Power ON / OFF / Screen Locking 1. Power on: press " " button and hold it for 3 seconds, then device turns on. -
Page 5: Touch Screen Operation
Touch Screen Operation User can control multiple functions by sliding or clicking Click: Go to the next menu or confirm. Right slide: Swipe right to return to the previous menu. Slide up: Slide up from the bottom of the screen to perform quick jump to the main menu. -
Page 6: Firmware Update
How to download the USB driver: Visit the M5s product page on www.shanling.com to download the USB driver. Firmware Update 1. When updating the firmware, please make sure that M5s is fully charged. 2. Do not do operate the player during the update process. -
Page 7: Over-The-Air Update
2. In the “System ”, select “System Update” “Network update”. Update selection box will appear, press “OK”, to update latest firmware automatically. Note: If M5s is already using latest firmware, it will be shown on the screen. 3. Please do not operate player during the update process. -
Page 8: Specifications And Parameters
Specifications and Parameters General specifications Power supply (adapter)： DC5V, 2A/Type-C USB port Battery charging time： about 2.5 hours to fully charge Battery life： about 15 hours (H eadphone output) about 9 hours (Balanced headphone output) Power supply： by the built-in rechargeable lithium polymer battery with a capacity of 3400mAh Storage：... - Page 9 Qualcomm aptX is a product of Qualcomm Technologies International, Ltd. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries, used with permission. aptX is a trademark of Qualcomm Technologies International, Ltd., registered in the United States and other countries, used with permission.
- Page 10 欢迎购买山灵M5s便携音乐播放器，让我们借此机会向您表示诚 挚的谢意。我们向您建议：在动手操作之前，请仔细阅读此使用 说明书，并注意存放好以备随时参考。 安全指示 1. 不可自行开启本机进行维修或改造！产品不设有用户自行检修 的零件，本机的维修须请具备专业资格的人员进行。开启机器 及随意改造内部电路会令检修人员难以维修本机，而且会对机 器造成性能或质量的影响。 2. 请不要在特别热、冷、多尘或潮湿的环境中使用本产品。 3. 充电时机器有轻微发热，属正常现象。 4. 使用时不要让产品摔落，或与硬物摩擦撞击，否侧会导致播放 器表面磨花，电池脱落，数据丢失或其它硬件损坏，不要剧烈 震动或撞击，防止不正确使用而损伤本产品。 5. 请调节适当音量欣赏音乐，以免损伤您的听觉和音响系统，在 插入耳机前，请先将音量调小，不要长时间使用耳机。 6. 不要使用化学剂或清洁剂清洁本产品，这样会损伤产品表面和 腐蚀喷漆。 7. 本产品在格式化或上传/下载过程中不要突然断开连接，否侧可 能导致程序出错。 8. USB只用于数据传输或者充电，请尽量避免边充电边使用。 9. 当长期没有使用产品时，需要对产品定期充电，以保证电池寿 命。 10. 电池更换不当会有爆炸危险，只能用同类型或等效类型的电池。 11. 电池不得暴露在诸如日照、火烤或类似过热环境中。 12. 请在山灵官网-产品中心-M5s产品页面下载固件升级程序，并 按照升级说明操作。 执行标准: GB8898-2011...
- Page 11 部件名称 耳机/线路输出 USB/DAC Type-C USB 2.5mm平衡耳机 输出 数据接口 3.2英寸触摸屏 ( 20x4 0) 上一曲选择键 播放/暂停键 下一曲选择键 TF卡插口 操作及接口说明 开机/关机/锁屏 1. 开机: 长按" "旋钮保持3秒，屏幕点亮进入开机界面。 2. 关机: 长按 " "旋钮 3秒，显示屏关闭。 3. 锁屏: 在开机状态下，短按一次进入锁屏状态，显示屏自动关 闭，再按一次恢复唤醒状态，显示屏点亮。...
- Page 12 触屏操作 用户可通过滑动或点击操控各种功能。 点击：可进入下一级菜单或确定。 右滑：向右滑动可返回上一级菜单。 上滑：在任何界面下，从底部向上滑动可返回主界面。 上一曲/下一曲/播放及暂停 1. 上一曲 : 短按为选择上一曲并播放。在播放状态下，长按为 快退功能。 2. 下一曲 : 短按为选择下一曲并播放。在播放状态下，长按为 快进功能。 3. 播放及暂停键 短按 为播放或暂停功能。 音量控制 顺时针方向旋转旋钮为增加音量，逆时针方向旋转为减小音量。 充 电 推荐使用DC5V 2A适配器充电，连接USB线充电时显示屏显示电 池充电图标及电量。 TF卡插口 1. 插标准TF卡，最大支持512GB容量。 2. 揭开TF卡盖后将TF卡按指示方向装入卡槽并轻轻按下即可，再 次按下即可将卡取出。 耳机输出接口 使用标准3.5mm耳机接口。 平衡耳机输出接口 使用标准2.5mm平衡耳机接口。...
- Page 13 选择以下播放设备来修改设置： 扬声器 “USB模式”项并设置在“DAC”状态后 Realtek High Definition Audio 准备就绪 Realtek Digital Output 返回主界面。 Realtek High Definition Audio 准备就绪 扬声器 b. 连接电脑后，请将“USB驱动”安装至 Shanling Audio Device 默认设备 电脑上。 c. 在电脑的“声音 ”选项右键选择“播放 设备”，并勾选“扬声器Shanling 配置 (C) 设为默认值 (S) 属性 (P) Audio Device”为默设备，如右图示: 确定 取消 应用 (A) USB驱动程序下载方式：...
- Page 14 TF卡升级 请在山灵官网-产品中心-M5s产品页面下载固件升级程序，将 最新固件拷贝到TF卡上，建议升级文件放置在根目录下。 在“系统设置”中选择“系统升级” “TF卡升级”项，此时界面弹 出确认升级选择框，按“确定”后将会自动 升级 。 升级过程请不要进行任何操作，升级完成后本机会自动重启并 进入主界面后方可正常使用。 常见问题 1. 推荐使用DC5V 2A适配器，使用适配器电压过高可能会损坏机器。 2. 无法开机时，有可能电池电量过低或耗尽，请充电后再开机。 机器使用出现故障或死机时，请长按“电源键” 秒强制关机。 耳机有杂音，耳机输出接口有可能接触不牢靠，请重新拔插复位。 无法输出，请尝试使用原装或合适的音频连接线，并确保输出 正常。...
- Page 15 规格与参数 通用规格 电源 (适配器)： DC5V, 2A/Type-C USB接口 电池充电时间： 充满时间大约2.5小时 续航时间： 约15小时 (耳机输出)；约9小时 (平衡耳机输出) 供电方式： 内置可充电锂聚合物电池，容量3400mAh 存储方式： 外置TF卡，最大容量支持512GB USB： Type-C (USB2.0) 尺寸： 118×60×16mm 重量： 约 178g 耳机输出参数 (3.5mm) 输出功率： 240mW@16Ω / 130mW@32Ω / 13mW@300Ω 频率响应： 20Hz~20kHz (-0.2dB) 信噪比： 121dB (A-Weighting) 输出阻抗： <0.3Ω...
- Page 16 日本語 ご購入ありがとうございます M5sポータブルミュージックプレイヤーをお買い上げいただき、 誠にありがとうございます。本機を安全にご使用いただくため にまず本説明書をお読みください。またいつでも読み返すこと ができるよう大切に保管してください。 安全にご使用いただくために 1. 本機の分解、改造を行わないでください。お客様が個人的に 内部回路を改造すると修理が困難になり性能と品質に影響を 与える可能性があります。また保証期間内でもサポート対象 外となります。 2. 極端に暑いまたは寒い場所や湿気、埃の多い場所での使用は 故障に繋がりますのでお控えください。 3. 本機は充電中にある程度熱を発しますが極端に熱くならない 限り正常です。 4. 精密機器となりますので激しい振動や衝撃を与えないようご 注意ください。 5. お客様の聴力を守るため、また本機や接続機器の故障を防ぐ ために適切な音量で音楽をお楽しみください。本機にイヤホ ンを接続する前にボリュームを下げてください。 6. 本機の表面やコーティングが破損する恐れがありますので薬 品や洗剤を使用しての清掃は行わないでください。 7. プログラムエラーが発生する恐れがありますのでMicroSDカ ードのフォーマット中や本機のシステムアップデート中にデ バイス、MicroSDカードの抜き差しを行わないでください。 8. USBポートはデータの送信または充電に使用します。充電の 際には本機を使用せず充電のみを行ってください。 9. 本機を長期間に渡りご使用いただかない場合にもバッテリー 保護のため定期的に充電を行うようにしてください。 10. 規格外のバッテリーへの交換は爆発等の危険があるため絶対...
- Page 17 11. バッテリーを炎の中へ投入、直射日光が当たる場所や高温環 境での放置は危険ですので絶対に行わないでください。 http://www.shanling.com/download/List から最新の ファ ームウェアをダウンロードしてアップデート行ってください。 CCC認証適用規格：GB8898-2011 技術証明 M5sの画面上で技術認証データ を提供しています。“システム” ＞“技術証明”で確認できます。 各部の名称 ヘッドホン/ライン アウトジャック USB/DAC Type-C USB 2.5mmバランスヘ ポート ッドホンジャック 3.2インチタッチスクリーン( 20×480) 曲戻しボタン 再生/ 停止ボタン 曲送りボタン MicroSDカ ードスロット...
- Page 18 操作方法 電源のオン/オフとスクリーンロック 1. 電源のオン: 電源ボタンを3秒間長押しすることで電源がオン になります。 2. 電源のオフ 電源オンの状態で電源ボタンを3秒間長押しする と電源がオフになります。 3. スクリーンロック 本機のディスプレイ表示がオンの状態で 電源ボタンを押すとスクリーンロック状態になります。ロッ クを解除する場合には再度電源ボタンを押してください。 タッチスクリーン操作 スワイプまたはタップにより様々な機能の操作が可能です。 タッチ 次のメニューに移動や操作の決定をします。 右スワイプ 右にスワイプすると前のメニューに戻ります。 スワイプアップ：画面の下から上へスワイプすることで即座に メインメニューへ戻ります。 曲戻し、曲送りボタンと再生/停止ボタン 1. 曲戻しボタン : 短く押すと前の曲に戻り、長押しすると早 戻しを行えます。 2. 曲送りボタン : 短く押すと次の曲に移り、長押しすると早 送りを行えます。 3. 再生/停止ボタン : 音楽再生中に短く押す事で一時停止しま す。 音量調整 ホイールを時計回りに回すと音量が上がり、反時計回りに回す...
- Page 19 2. MicroSDカードカバーを開きMicroSDカードをカードスロッ トに所定の向きで挿入しロックされるまで軽く押します。も う一度押すとカードが取り外されます。 ヘッドホンジャック 一般的な3.5mmステレオヘッドホンジャックです。 バランスヘッドホンジャック 2.5mmバランスヘッドホンジャックです。 USBポート 1. データ転送 a. 本機を起動し「システム設定」の「USBモード」で「USB」 を選択してください。 b. パソコンに接続しMicroSDカード内の楽曲を管理すること ができます。 c. 本機とパソコンの接続を解除後、MicroSDカード内の楽曲 は「システム設定」の「ライブラリ更新」 「更新」を行う 事で 「全曲」へ表示されます。 2. DACモード a. 本機を起動し「システム設定」の 「USBモード」で「DAC」を選択 してください。 b. 本機を接続する前にパソコンに USBドライバのインストールを行 ってください。 c. パソコンと接続後お使いのパソコ ンのサウンドアイコンを開き 「Shanling Audio Device」を右ク リックしてデフォルトとして設定します。...
- Page 20 USBドライバのダウンロード www.shanling.comのM5s製品ページよりUSBドライバをダウ ンロードしてください。 ファームウェアアップデート 1. ファームウェアアップデートを行う場合、アップデートの失 敗を防ぐため充電が十分されている事を確認してください。 2. アップデート中は製品の操作は行わないでください。 オンラインアップデート 1. WiFi機能をオンにして使用可能なネットワークに接続します。 2.「システム設定」で「システムをアップデートしますか？」 →「ネットワークアップデート」を選択するとポップアップ が表示され確認の画面が表示されます、「OK」を押すと自 動的にアップグレードされます。 注意：既に最新のファームウェアにてご使用いただいている 場合には、その旨画面に表示されます。 アップグレード 完了後、自動的に再起動しメインインターフ ェースに戻ります。 カードを使用したアップデート MicroSD 1. 最新のファームウェアアップデートファイルを SHANLINGオ フィシャルウェブサイト(M5s製品ページ)からダウンロード し、MicroSDカードのルートフォルダ(１番上の階層)へアッ プデートファイルをコピーし本体に挿入してください。 2.「システム設定」→「システムをアップデートしますか？」 →「microSDカードアップデート」と画面中央に表示されま すので「はい」を選択してください。 3. 画面が切り替わりファームウェアのアップデートが開始され ますのでそのまましばらくお待ちください。アップグレード 完了後、自動的に本体が再起動し、メインインターフェース に戻ります。...
- Page 21 トラブルシューティング 1. DC5V,2Aのアダプタを使用することを推奨します。 高電圧のアダプタを使用すると本機が破損する恐れがありま す。 2. 起動できません バッテリー残量が少ない、もしくは0になっている可能性があ ります。充電後、再起動してください。 3. システムがフリーズしました 電源ボタンを10秒以上押し続けて強制的にシャットダウンし てください。 4. ヘッドホンからノイズが出る ヘッドホンジャックにプラグが正しく挿入されていない可能 性があります。再度ヘッドホンを接続し直してください。 5. 音が出ない 別のヘッドホンまたはケーブルを使用して音量が正しく設定 されているか、正常に出力されているかを確認してください。 また音楽ファイルが正常かを確認してください。...
- Page 22 主な仕様とスペック 仕様 電源(アダプタ): DC5V,2A / Type-C USBポート 充電時間: フル充電まで約2.5時間 再生時間: 約15時間(アンバランス出力) 約9時間(バランス出力) バッテリー: リチウムポリマー電池3,400mAh ストレージ: Micro SDカード(最大512GBまでサポート) USB: Type-C(USB2.0) サイズ: 118×60×16mm 重量: 約178g ヘッドホン出力スペック(3.5mm) 出力: 240mW@16Ω/130mW@32Ω/13mW@300Ω 周波数特性: 20Hz～20kHz(-0.2dB) SN比: 121dB(A-Weighting) 出力インピーダンス: ＜0.3Ω チャンネルセパレーション: 65dB(32Ω)/85dB(300Ω) THD＋N: ＜0.001% バランスヘッドホン出力スペック(2.5mm) 出力: 540mW@16Ω/300mW@32Ω/29mW@300Ω 周波数特性: 20Hz～20kHz(-0.2dB) SN比: 121dB(A-Weighting)
- Page 24 山 灵 微 信 山 灵 微 博 微 信 公 众 号 微 博 公 众 号 公司名称/Company: 深圳山灵数码科技发展有限公司 Produced by Shanling DTD. CO., LTD 公司地址/Address : 深圳市南山区蛇口赤湾一路10号 No.10, Chiwan 1 Road, Shekou Nanshan District of Shenzhen City, China. QQ群/QQ Group: 554058348、667914815...
