SÉRIE ZONELINE – CONNEXION ÉLECTRIQUE DIRECTE

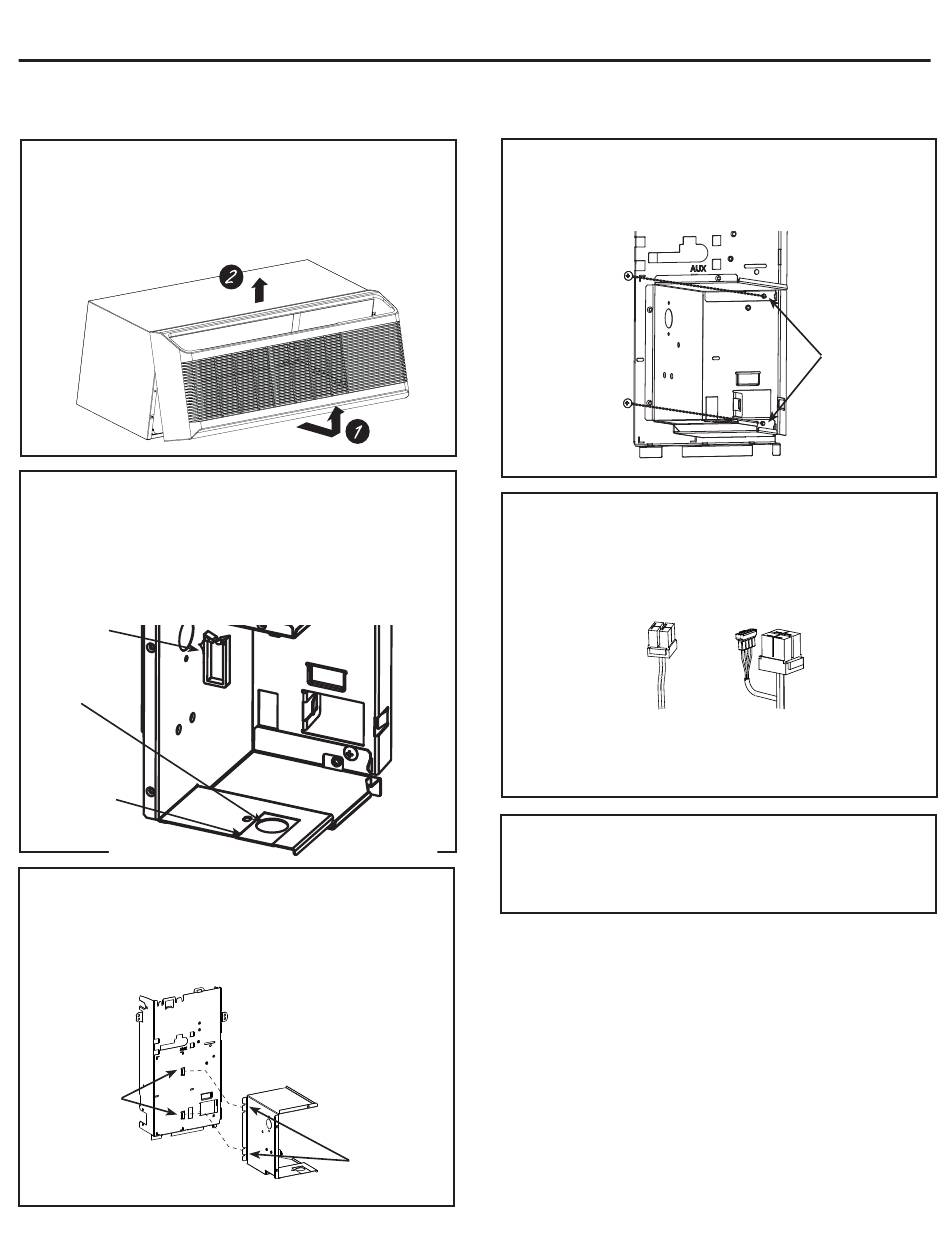

1. RETIRER LE PANNEAU FRONTAL
DU LOGEMENT
Pour retirer le panneau frontal, tirez sa partie inférieure
vers l'extérieur et soulevez le panneau pour le dégager du
rail dans le haut de l'appareil (2).
2. RETIRER LA DÉBOUCHURE POUR
CÂBLE DE LA BOÎTE DE JONCTION
Pour l'installation avec conduit électrique : Utilisez
l'orifice rond dans le fond de la base de la boîte de
jonction.
Pour l'installation avec socle/passage pour câble
: Retirez la débouchure rectangulaire pour câble de la
base de la boîte de jonction.
Poser la pince
de retenue du
câble par ce
trou
Orifice
rond
pour
conduit
Débouchure
rectangulaire
pour câble
3. POSER LA BOÎTE DE JONCTION
Poser la boîte de jonction en insérant les languettes
de gauche dans les fentes du couvercle de la boîte
de commande, puis alignez les deux trous de vis à
l'intérieur de l'enveloppe inférieure et supérieure.
Fentes sur le
couvercle de
la boîte de
commande

Instructions d'installation

Languettes
sur la boîte
de jonction
3. POSER LA BOÎTE DE JONCTION
(SUITE)
Vissez les deux vis jusqu'à ce qu'elle soient bien
serrées.
4. BRANCHER LES CONNECTEURS
ÉLECTRIQUES
Branchez les connecteurs électriques, en vous assurant
que la fiche est insérée à fond, avec les languettes de
verrouillage enclenchée.
15A
Pour les connecteurs de 20 et 30 ampères, une
deuxième fiche plus petite doit aussi être branchée
dans la prise correspondante.
Pour une connexion directe avec conduit électrique,
allez à l'étape 5A.
Pour une connexion directe avec un socle et un
chemin de câble, sautez à l'étape 5B.
2
Vis
20A et 30A
