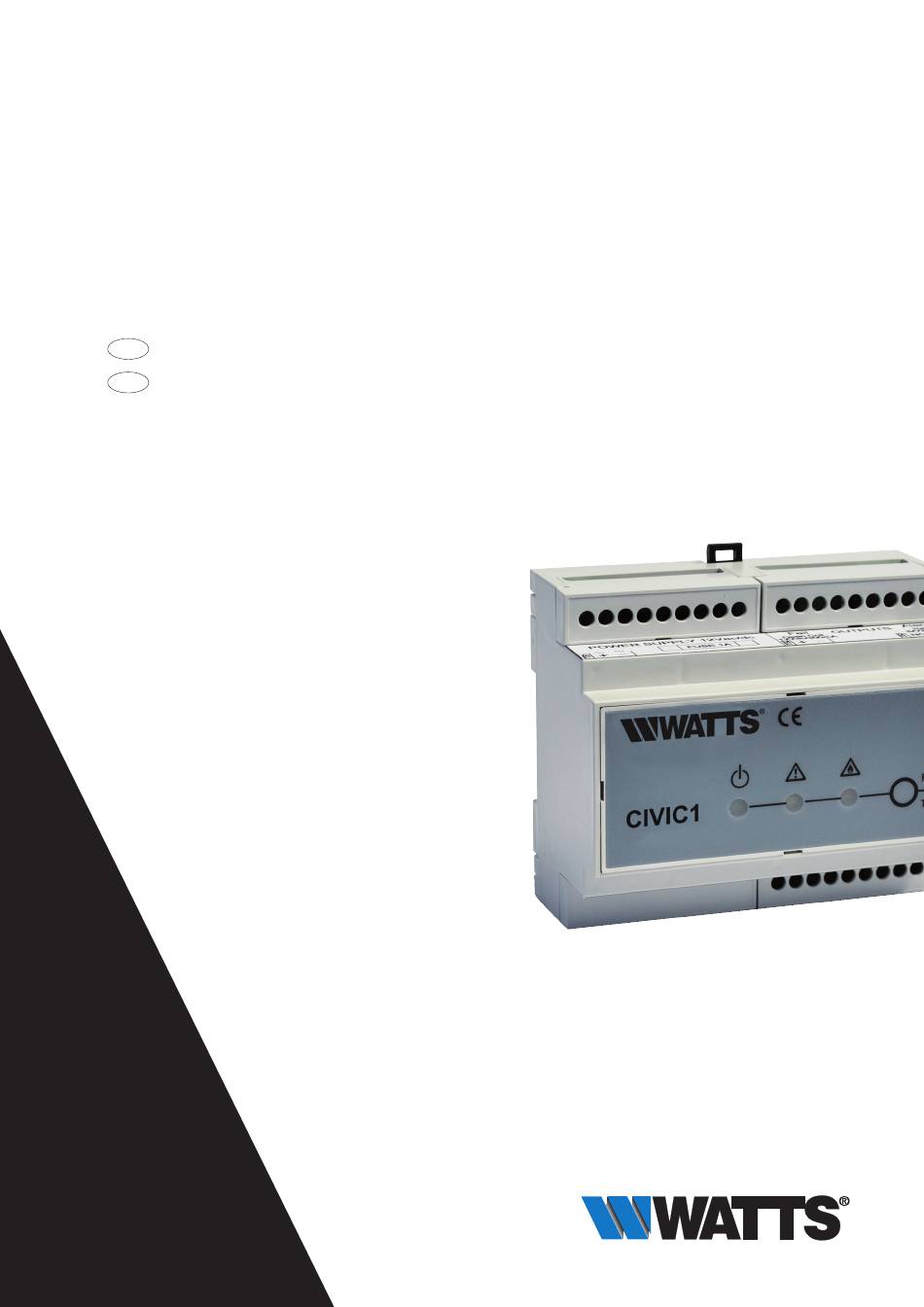

- Page 1 CIVIC1 Gas detection control Installation manual Installation and Operation Manual Manuale di Installazione e Uso WattsWater.eu...
- Page 2 Watts Water Technologies, Inc. Index - General - Technical features - Installation - Commissioning - Operation - Gas Alarm - Environmental compatibility and disposal - Troubleshooting - Terminal Board - Connection diagrams - Dimensions Indice - Generale - Caratteristiche tecniche...
-
Page 3: Technical Features
General The CIVIC1 control unit can be used to connect one detector (model UR13 or UR20S) to create gas detection systems in envi- ronments such as boiler rooms, workshops, warehouses, laboratories etc.; the incorporated alarm relay can be used to control a solenoid valve or an accessory device (siren, flashing light, extractor, etc.). -
Page 4: Installation
Commisioning To guarantee the correct protection rating for the device it The CIVIC1 control unit and the UR13 or UR20S detectors are must be installed in an electric panel manufactured according safety control devices, therefore they must not be tampered to the laws in force for workplaces and that can also house with;... -
Page 5: Normal Operation
Watts Water Technologies, Inc. Once the correct power is supplied, the control unit carries out Detector failure test Simulate a failure in the detector as follows: the following phases in sequence: - disconnect the cable of the detector and verify the following alerts:... -
Page 6: Gas Alarm
Watts Water Technologies, Inc. Terminal board Caution The average lifetime of the UR13 and UR20S detec- tors is 5 years from installation date. They must be replaced before the end of the 5th year of use. The average lifetime of detectors is calculated for use in a typical environment, nor- mally free from polluting agents (gases, solvents etc.). -
Page 7: Connection Diagrams
Guarantee Watts products are thoroughly tested. The said guarantee covers solely replacement or – at the full sole discretion of WATTS - repair, free of charge, of those components of the goods supplied which in the sole view of Watts present proven manufacturing defects. The period of limitation for claims based on defects and defects in title is two years from delivery/the passage of risk. This warranty excludes any damage due to normal product usage or friction and does not include any modified or unauthorized repair for which Watts will not accept any request for damage (either direct or indirect) compensation (for full details see our website). -
Page 8: Caratteristiche Tecniche
GENERALE La centrale CIVIC1 consente il collegamento di 1 Sonda modello UR13 o UR20S per la realizzazione di impianti di rivelazione gas in ambienti quali Locali caldaie, Officine, Magazzini, Laboratori, etc. con la possibilità di pilotare una elettrovalvola o un dispositivo ausiliario (sirena, lampeggiante, estrattore, etc.) mediante il relè... -
Page 9: Installazione
Fissare la centrale su guida omega DIN EN50022, utilizzando accessori per quadri elettrici di tipo La centrale CIVIC1 e le sonde UR13 o UR20S sono apparec- standard. Può essere installata a fondo quadro o in quadri chi di sorveglianza alla sicurezza e quindi non devono essere modulari DIN. -
Page 10: Normale Funzionamento
Watts Water Technologies, Inc. Una volta fornita la corretta alimentazione, la centrale esegue in test. Per riavviare la fase di Test è sufficiente tenere premuto il sequenza le seguenti fasi: relativo pulsante per circa 6 secondi. Testare le altre sonde ripetendo le operazioni descritte in precedenza. -
Page 11: Analisi Guasti
Watts Water Technologies, Inc. Morsettiera Una volta riparata l’eventuale anomalia, occorre riportare la centrale nella condizione di funzionamento normale. A tale scopo deve essere premuto il pulsante di “Reset/Test” posto sul frontale dell’apparecchio. Attenzione. Si raccomanda di ripetere la verifica di funzionamento almeno una volta l’anno, oppure dopo un... -
Page 12: Schemi Di Collegamento
è di due anni a decorrere dalla data della consegna/dal trasferimento del rischio relativo alle merci in capo all’acquirente. La presente garanzia esclude i danni derivanti dal normale logorio o attrito e non si applica a parti eventualmente modificate o riparate dal cliente senza la preventiva autorizzazione di Watts, rispetto alle quali Watts non accetterà alcuna richiesta di risarcimento per danni, diretti o indiretti (consultare il nostro sito web per informazioni dettagliate al riguardo).
