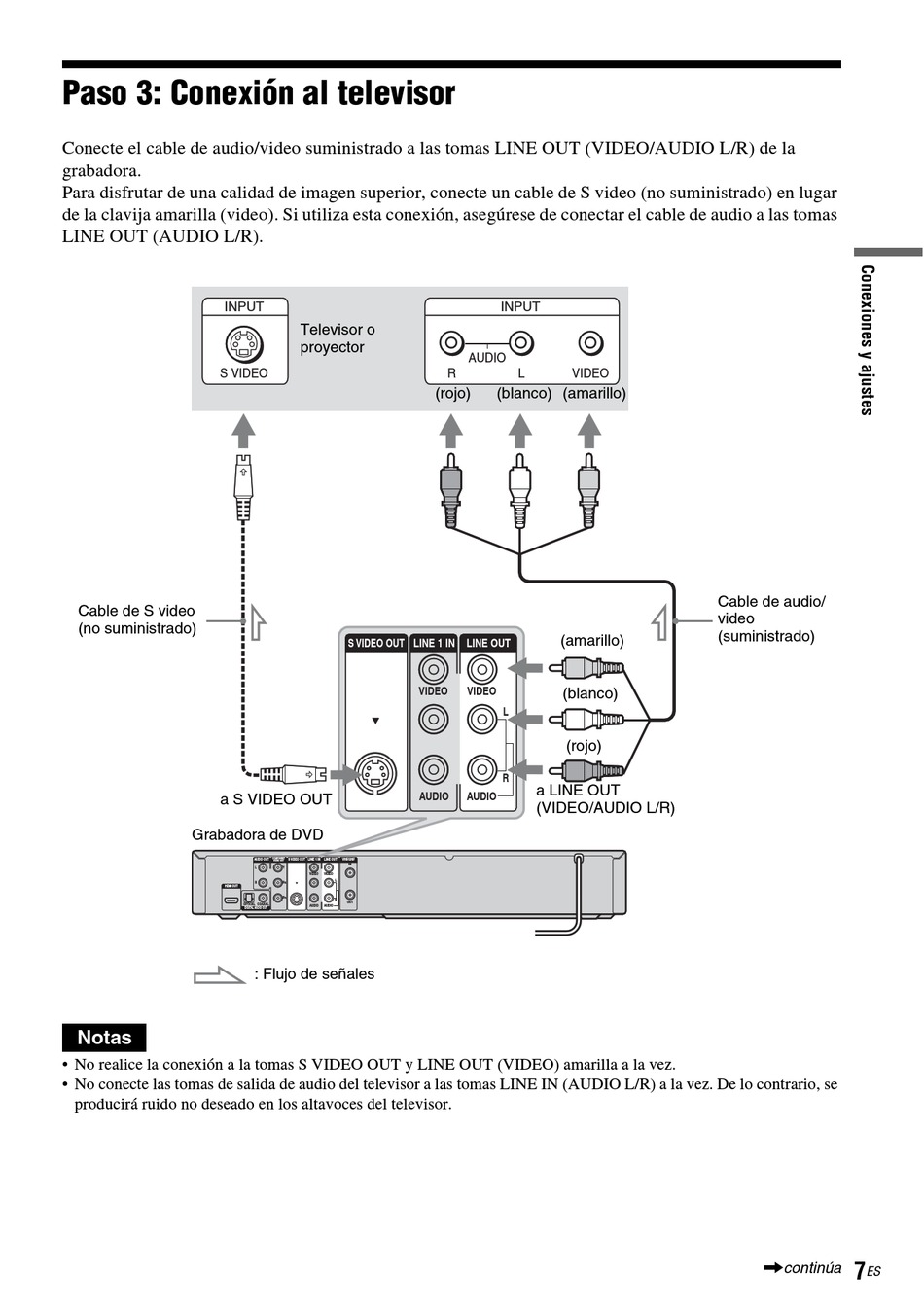

Paso 3: Conexión al televisor
Conecte el cable de audio/video suministrado a las tomas LINE OUT (VIDEO/AUDIO L/R) de la
grabadora.
Para disfrutar de una calidad de imagen superior, conecte un cable de S video (no suministrado) en lugar
de la clavija amarilla (video). Si utiliza esta conexión, asegúrese de conectar el cable de audio a las tomas
LINE OUT (AUDIO L/R).
INPUT
S VIDEO
Cable de S video
(no suministrado)
a S VIDEO OUT
Grabadora de DVD
HDMI OUT
Notas
• No realice la conexión a la tomas S VIDEO OUT y LINE OUT (VIDEO) amarilla a la vez.
• No conecte las tomas de salida de audio del televisor a las tomas LINE IN (AUDIO L/R) a la vez. De lo contrario, se
producirá ruido no deseado en los altavoces del televisor.
Televisor o
proyector
S VIDEO OUT LINE 1 IN
COMPONENT
AUDIO OUT S VIDEO OUT LINE 1 IN LINE OUT VHF/UHF
VIDEO OUT
IN
L Y
VIDEO VIDEO
L
R P
B
P
R
R
OUT
OPTICAL COAXIAL
AUDIO AUDIO
DIGITAL AUDIO OUT
: Flujo de señales
INPUT
AUDIO
R L VIDEO
(rojo) (blanco) (amarillo)
(amarillo)
LINE OUT
VIDEO VIDEO (blanco)
L
(rojo)
R
a LINE OUT
AUDIO AUDIO
(VIDEO/AUDIO L/R)
Cable de audio/
video
(suministrado)
,continúa 7
