Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen
hochwertige DMX-Kabel, die möglichst kurz sein sollten. Stellen Sie das Gerät auf eine ebene Fläche.

DMX512-Anschluss

Die Verbindung zwischen dem Controller und den einzelnen Lichteffektgeräten sollte mit einem DMX-Kabel
erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Bei Verwendung von anderen
Steckverbindungen, können Adapterkabel eingesetzt werden.
1 Verbinden Sie den DMX-Ausgang DMX OUT des Controllers mit dem DMX-Eingang des ersten
Lichteffektgeräts.
2 Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten Geräts an.
Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen
sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird
ein 120-Ω-Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet und in den DMX-
Ausgang am letzten Gerät gesteckt.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines
DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

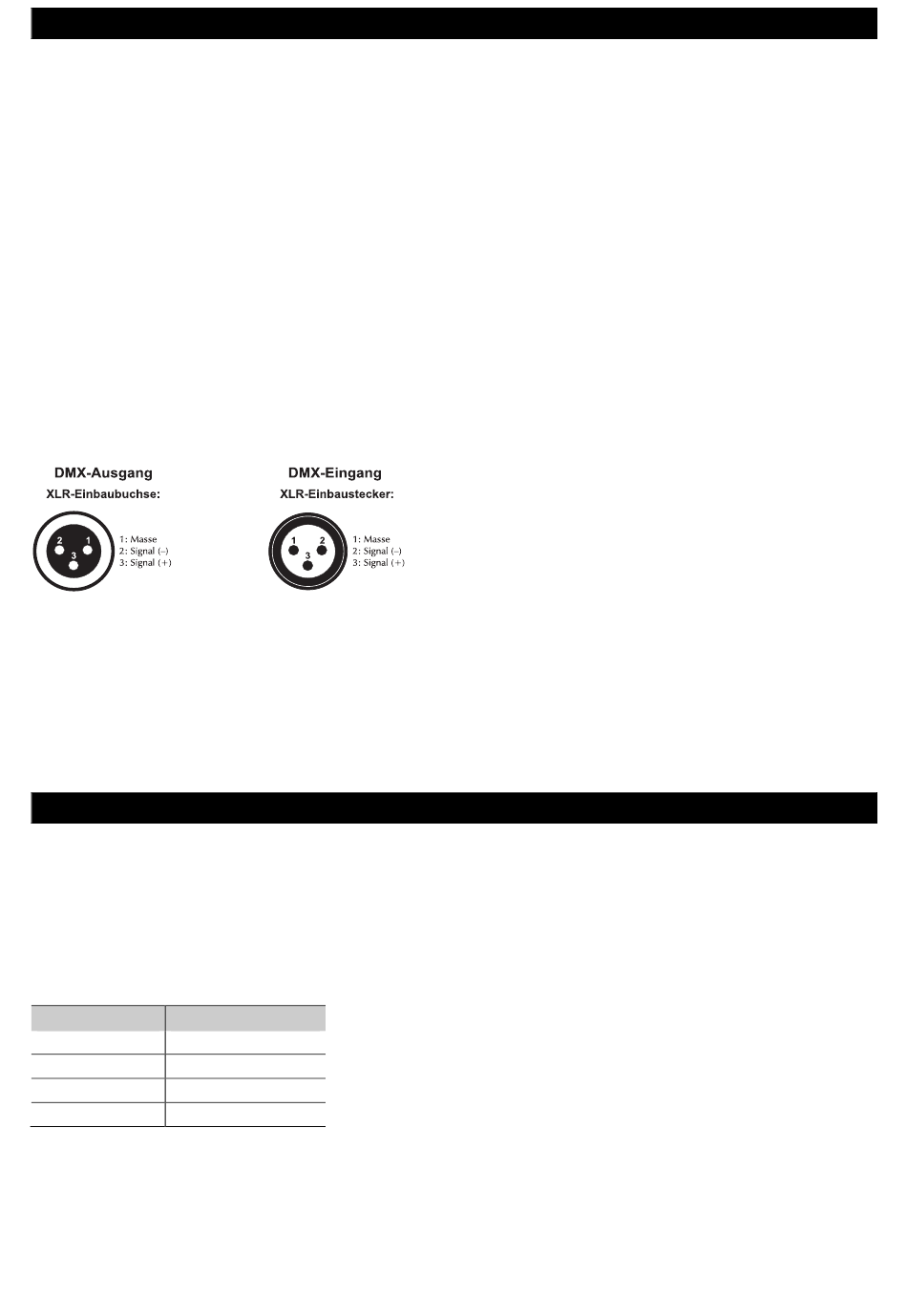

Steckerbelegung:

Stromversorgung herstellen

Verbinden Sie das beiliegende Netzteil mit der Anschlussbuchse am Gerät und stecken Sie es in eine Steckdose.
Nach dem Gebrauch den Netzstecker wieder trennen, um unnötigen Stromverbrauch zu vermeiden.

Musiksteuerung

Zum musikgesteuerten Ablauf von einer Lauflichtsequenz (Chase) kann ein Audiogerät mit Line-Ausgang (z. B.
CD-Player, Mischpult) an die Cinch-Buchse AUDIO IN angeschlossen werden. Stellen Sie den Schiebeschalter
(19) auf Position LINE.
DMX-Adressierung für den Betrieb von Einzelscheinwerfern
Stellen Sie den Auswahlschalter für den DMX-Modus (17) auf Position SINGLE. Das Gerät ist geeignet, um vier
LED-Scheinwerfer oder Scheinwerfergruppen mit gleicher DMX-Kanalbelegung anzusteuern. Die gewünschte
DMX-Kanalbelegung wählen Sie am Auswahlschalter (18) (Codierung siehe unten). Schalten Sie den DMX-
Controller mit dem Schalter (22) ein. Schalten Sie die angeschlossenen LED-Scheinwerfer ebenfalls ein. Wählen
Sie die Kanalbelegung für die Schweinwerfer nach deren Bedienungsanleitung. Die Scheinwerfer werden in 20er-
Schritten nach folgender Tabelle adressiert. Dadurch werden die Scheinwerfer automatisch den Reglern für Spot
1-4 zugewiesen. Um Scheinwerfer synchron zu steuern, müssen diese die gleiche Startadresse erhalten.
Gerät Startadresse
1
2
3
4

INBETRIEBNAHME

DMX-ADRESSIERUNG

1
21
41
61
