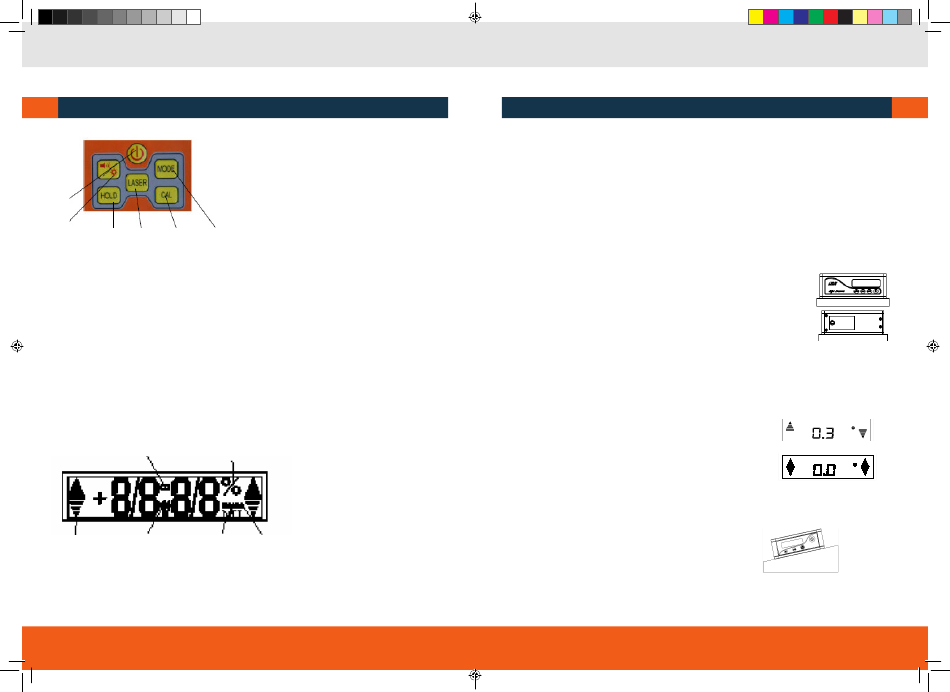

BEDIENELEMENTE

1
2
6
4 5
3
9
8
7
4
S-Digit multi_DE-EN-FR.indd_Korr..indd 4-5
1) POWER
S-Digit multi + ein- /ausschalten.
2) BELEUCHTUNG / TON
Taste kurz drücken, um den Ton ein- / aus-
zuschalten.
Taste lang drücken, um die Beleuchtung ein-/
auszuschalten.
3) HOLD
Taste kurz drücken, um den aktuellen Messwert
festzuhalten.
4) LASER
Taste kurz drücken, um den Laserstrahl ein-/
auszuschalten.
5) CAL
Taste lang drücken, um die Kalibrierung zu
aktivieren.
6) MODE
Taste kurz drücken, um 5 verschiedene Anzeige-
modi auszuwählen (siehe „Zusatzfunktionen").
11
7) Richtungspfeil (Annäherung
an 0°-/90°-Position)
Anzeige Ton an/aus
8)
Batteriezustandsanzeige
9)
10) Anzeige N/FT
11) Anzeige °/%
12) Anzeige mm/m
10 12
ÜBERPRÜFUNG UND KALIBRIERUNG
WICHTIG
Kalibrierung des Neigungsmessers durchführen:
- vor erstmaligem Gebrauch
- vor wichtigen Messungen
- nach einer starken Stoßbelastung
- nach einem grösseren Temperaturwechsel
ÜBERPRÜFUNG DER KALIBRIERUNG
Gerät auf eine möglichst waagerechte Fläche legen. Einschalten. 3 Sek. warten
und Messwert A notieren. Gerät um 180° drehen. 3 Sek. warten und Messwert
B notieren. Wenn die Differenz zwischen beiden Werten grösser als 0,2° ist,
muss das Gerät neu kalibriert werden.
KALIBRIERUNG
Gerät auf eine möglichst waagerechte Fläche legen, einschalten und Taste
CAL gedrückt halten, bis „-0-" im Display erscheint. 3 Sek. warten und
erneut Taste CAL gedrückt halten, bis „-1-" . im Display erscheint. Gerät
um 180° drehen. 3 Sek. warten und Taste CAL gedrückt halten, bis „-2"
im Display erscheint. Nun ist die Kalibrierung abgeschlossen.
NEIGUNGSMESSUNG
Die beiden Pfeile zeigen an, in welche Richtung der S-Digit multi +
gedreht werden muss, um die Waagerechte bzw. die Senkrechte
zu erreichen.
Wenn die Doppel-Pfeile angezeigt werden, ist die Waagerechte
bzw. die Senkrechte erreicht.
Die Anzeige im Display dreht sich mit, wenn über
Kopf gearbeitet wird. Der Messwert bleibt somit
immer lesbar.
