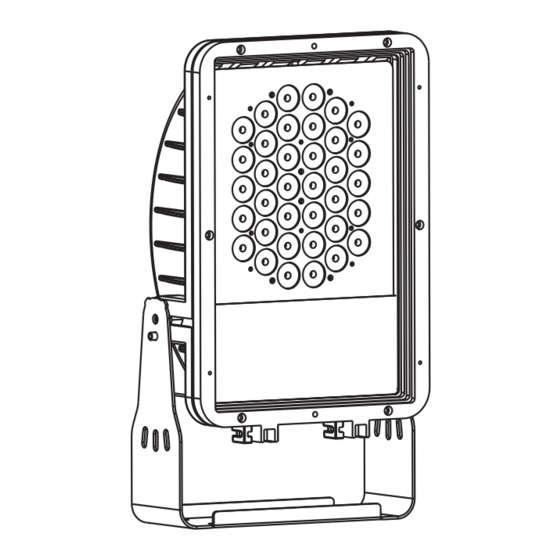

- Page 1 DANUBE FC AL1800 - AL1802 - AL1804 AL1806 - AL1808 - AL1810 Manuale di istruzioni Instructions manual...
-
Page 2: Table Of Contents
INDICE 1.0 Introduzione...........................4 1.1 Informazioni di sicurezza............................4 1.1.1 Protezione da scariche elettriche ........................4 1.1.2 Installazione ..............................4 1.1.3 Protezione dagli incendi ..........................4 1.1.4 Protezione da solidi e liquidi...........................4 1.2 Condizioni di garanzia ............................4 1.3 Normative .................................4 2.0 Dimensioni .............................5 3.0 Componenti del proiettore ......................5 4.0 Avviamento rapido........................6 5.0 Imballo e trasporto ........................7 5.1 Imballo..................................7... - Page 3 INDEX 1.0 Introduction ..........................18 1.1 Safety information..............................18 1.1.1 Protecting against electric shock ........................18 1.1.2 Installation ..............................18 1.1.3 Protection against burns and fire .........................18 1.1.4 Weather protection............................18 1.2 Warranty conditions...............................18 1.3 Compliance ................................18 2.0 Size ...............................19 3.0 Components of the unit......................19 4.0 Quick turn on..........................20 5.0 Packaging and transport ......................21 5.1 Packaging ................................21...
-
Page 4: Introduzione
1.0 Introduzione 1.1 Informazioni di sicurezza Attenzione! Questo prodotto è adatto solo ad un uso professionale, non ad un uso domestico. 1.1.1 Protezione da scariche elettriche • Togliere l’alimentazione prima di effettuare qualsiasi operazione all’interno dell’apparecchiatura. • Non utilizzate l’apparecchiatura in assenza di una connessione di terra. •... -
Page 5: Dimensioni
2.0 Dimensioni 70mm 70mm 2.75" 2.75" 206mm 8.1" 324mm 175.5mm 15.8" 6.9" 342mm 13.5" 3.0 Componenti del proiettore Descrizione componenti: 1. Corpo proiettore 2. Gruppo lenti 3. Gruppo led 4. Gruppo dip-switch Italiano... -
Page 6: Avviamento Rapido
4.0 Avviamento rapido In questo capitolo troverete elencate brevemente le operazione necessarie per utilizzare immediatamente il proiettore. Queste istruzioni sono indispensabili per la connessione e l’alimentazione dell’apparecchio, ma non descrivono in modo completo le sue funzionalità. Vi invitiamo quindi a leggere anche gli altri capitoli di questo manuale, in modo da apprendere tutte le informazioni relative al proiettore. -
Page 7: Imballo E Trasporto
1 manuale di istruzioni Attenzione! • La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. • Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce. -
Page 8: Installazione Ad Una Struttura Mobile (Americana)
6.3 Collegamento della tensione di alimentazione Il proiettore può funzionare con tensioni da 200 a 250Vac e con frequenze di 50 e 60Hz, a seconda del collega- mento predisposto da Griven. Fate riferimento all’etichetta sul pannello inferiore del proiettore per verificare il settaggio di fabbrica. - Page 9 Attenzione! • Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse. • Non installate mai l’apparecchio senza la connessione di terra. • E’ consigliato l’uso di un interruttore magnetotermico/differenziale sulla linea di alimentazione, come prescritto dalle norme in vigore. •...
-
Page 10: Collegamento Del Segnale Dmx
6.4 Collegamento del segnale DMX Il segnale DMX deve essere collegato utilizzando un cavo schermato progettato per congegni RS-485. Il proiettore è dotato di morsetti interni per la connessione del cavo di segnale DMX, come indicato nelle figure seguenti. 1. Svitate le 6 viti frontali “F” e aprite il proiettore. 2. -
Page 11: Sostituzione Dei Gruppi Ottici
6.5 Sostituzione dei gruppi ottici Il proiettore è configurabile con diversi tipi di gruppi ottici a seconda della esigenze dell’applicazione. L’ottica standard è di 12°, ma su richiesta sono disponibili ottiche da 22° e 34°. Nelle seguenti figure sono riportate le operazioni necessarie al cambio dei gruppi ottici. 1. -
Page 12: Utilizzo Del Proiettore
7.0 Utilizzo del proiettore 7.1 Impostazione modo di funzionamento Mediante il pannello dip-switch è possibile selezionare uno dei seguenti modi di funzionamento: • Con controllo DMX512 Il proiettore viene controllato tramite segnale DMX512. • In modalità MASTER-SLAVE o AUTOMATICA I proiettori funzionano in modo indipendente senza bisogno di centraline di controllo (vedi capitolo 8.0 Funzionamento Master-Slave e Automatico). -
Page 13: Funzioni Dmx
Esempio Proiettore con indirizzo 005 (dip-switch n°1 e 3 = ON) e funzione 62 PRESET COLOURS = ON 1 2 3 4 5 6 7 8 9 10 11 12 Esempio Proiettore n°3 con indirizzo 007 (dip-switch n°1 2 e 4 = ON) e funzione 62 PRESET COLOURS = ON 1 2 3 4 5 6 7 8 9 10 11 12 7.3 Funzioni DMX... -
Page 14: Funzionamento Master-Slave E Automatico
8.0 Funzionamento Master-Slave e Automatico Il proiettore Danube FC è in grado di funzionare senza segnale DMX (modo AUTOMATICO) ed è possibile confi- gurarlo in modo che un solo proiettore MASTER comandi una serie di proiettori SLAVE. Questa funzione è parti- colarmente utile quando si vuole far eseguire lo stesso programma a più... -
Page 15: Configurazione Slave
Nella seguente tabella sono riportati i colori visualizzati nei vari programmi. N° Programma Effetto Rosso - Magenta - Giallo Rosso - Magenta - Giallo - Bianco Verde - Ciano - Giallo Verde - Ciano - Giallo - Bianco Blu - Ciano - Magenta Blu - Ciano - Magenta - Bianco Colori base Colori base + Bianco... -
Page 16: Manutenzione
Sostituite gli schermi di protezioni danneggiati. 11.0 Parti di ricambio Tutti i componenti del proiettore sono disponibili come parti di ricambio presso i rivenditori Griven. Le viste esplose, lo schema elettrico e il diagramma elettronico sono disponibili su richiesta. Per facilitare il lavoro del centro di assistenza ricordate di specificare il numero di serie ed il modello del proiet- tore di cui avete richiesto i ricambi. -
Page 17: Ricerca Dei Guasti
13.0 Ricerca dei guasti Problema Possibile causa Provvedimento Apparecchiatura non Controllate che i cavi di alimentazione siano collegati e Il led verde vicino al alimentata. che ci sia tensione. pannello dip-switch non si accende. Scheda guasta. Verificare il funzionamento della scheda di controllo. Collegamento cavi Ispezionare connessioni e cavi. -
