Sony DCR-SR85 Handycam® Operating Manual

Digital camcorders: hard disk drive handycam® camcorder.
Hide thumbs

Advertisement

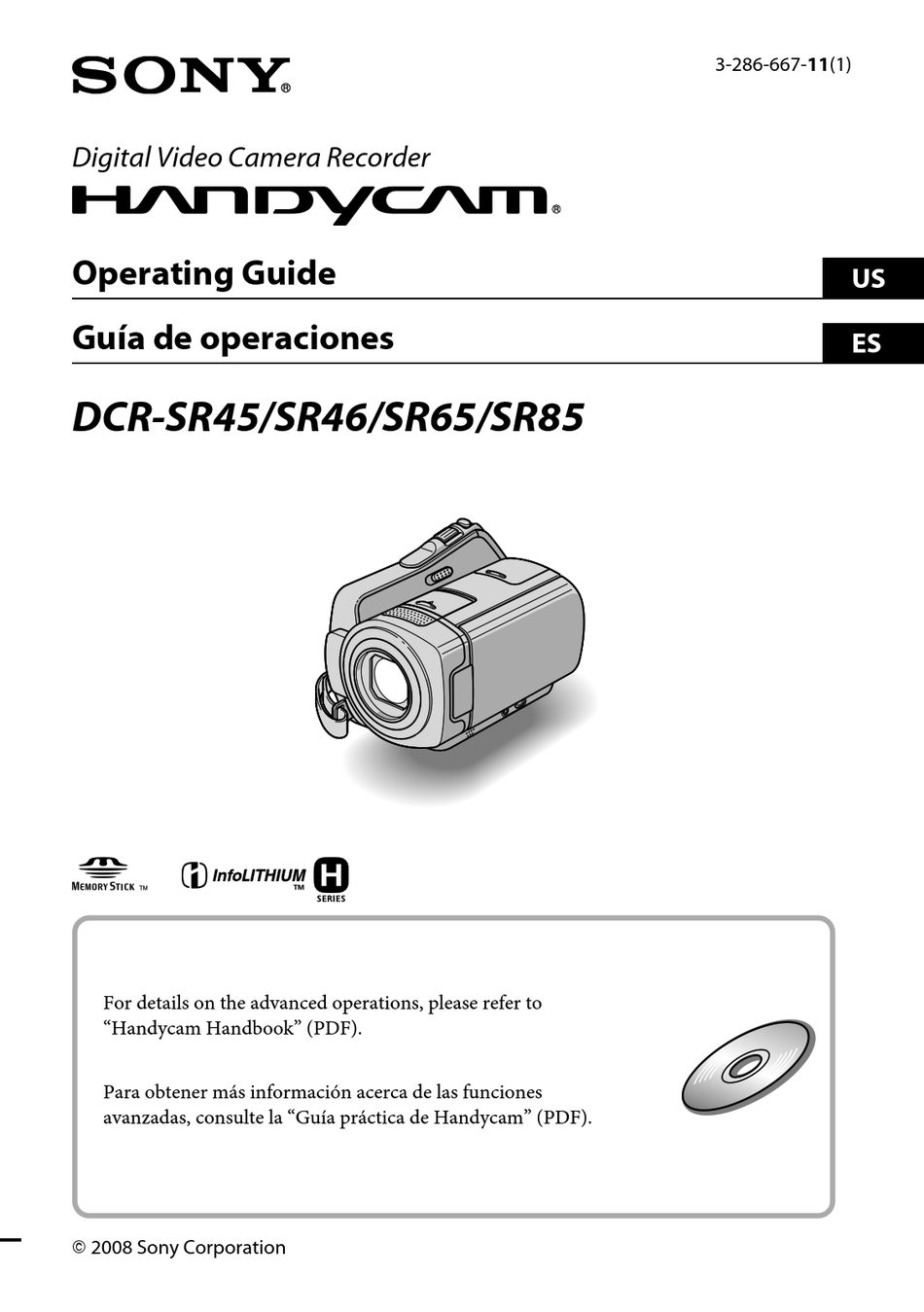

Digital Video Camera Recorder
Operating Guide
Guía de operaciones
DCR-SR45/SR46/SR65/SR85
For details on the advanced operations, please refer to
"Handycam Handbook" (PDF).
Para obtener más información acerca de las funciones
avanzadas, consulte la "Guía práctica de Handycam" (PDF).
2008 Sony Corporation
3-286-667-11(1)
US
ES

Advertisement

Chapters

   Related Manuals for Sony DCR-SR85 Handycam®

   Summary of Contents for Sony DCR-SR85 Handycam®

  • Page 1

    Digital Video Camera Recorder Operating Guide Guía de operaciones DCR-SR45/SR46/SR65/SR85 For details on the advanced operations, please refer to “Handycam Handbook” (PDF). Para obtener más información acerca de las funciones avanzadas, consulte la “Guía práctica de Handycam” (PDF). 2008 Sony Corporation  3-286-667-11(1)

  • Page 2: Important Safeguards

    WARNING To reduce fire or shock hazard, do not expose the unit to rain or moisture. Do not expose the batteries to excessive heat such as sunshine, fire or the like. This symbol is intended to alert the user to the presence of uninsulated “dangerous voltage”...

  • Page 3

    cleaners or aerosol cleaners. Use a cloth lightly dampened with water for cleaning the exterior of the set. Installation Water and Moisture Do not use power-line operated sets near water – for example, near a bathtub, washbowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool, etc.

  • Page 4: Read This First

    Owner’s Record The model and serial numbers are located on the bottom. Record the serial number in the space provided below. Refer to these numbers whenever you call your Sony dealer regarding this product. Model No. DCR- Serial No. Model No. AC- Serial No.

  • Page 5: Supplied Items

    CAUTION You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment. Note This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.

  • Page 6

    images may be lost or other malfunctions could occur. Remove the “Memory Stick PRO Duo.”  Remove the battery pack or AC Adaptor from  the camcorder. Apply mechanical shock or vibration to the  camcorder. When connecting your camcorder to another ...

  • Page 7

    PRO-HG Duo”) * Marked with Mark2 or not are available. A “Memory Stick PRO Duo” of up to 8 GB has  been confirmed to operate correctly with this camcorder. See page 13 for the recordable time of a  “Memory Stick PRO Duo.”...

  • Page 8: Table Of Contents

    IMPORTANT SAFEGUARDS ...2 Read this first ...4 Getting Started Step 1: Charging the battery pack ...9 Step 2: Turning the power on, and setting the date and time ... 12 Changing the language setting ... 12 Step 3: Selecting the media ... 13 Recording/Playback Recording ...

  • Page 9: Getting Started

    Getting Started Step 1: Charging the battery pack DCR-SR65/SR85 CHG lamp Battery pack POWER switch DC plug With the  mark on the top DC IN jack Power cord (Mains lead) AC Adaptor To the wall outlet (wall socket) DCR-SR45/SR46 DC plug With the ...

  • Page 10

    The CHG (charge) lamp turns off when the battery is fully charged. Disconnect the AC Adaptor from the DC IN jack holding both the DC plug and the Handycam Station (DCR-SR65/ SR85) or your camcorder (DCR-SR45/ SR46).  Tips For DCR-SR65/SR85: ...

  • Page 11

    On the AC Adaptor Use the nearby wall outlet (wall socket) when  using the AC Adaptor. Disconnect the AC Adaptor from the wall outlet (wall socket) immediately if any malfunction occurs while using your camcorder. Do not use the AC Adaptor placed in a narrow ...

  • Page 12: Step 2: Turning The Power On, And Setting The Date And Time

    time (HOME) (p. 22) Touch the button on the LCD screen. While pressing the green button, turn the POWER switch repeatedly in the direction of the arrow until the respective lamp lights up. (Movie): To record movies (Still): To record still images Go to step 3 when you turn on your camcorder for the first time.

  • Page 13: Step 3: Selecting The Media

    DCR-SR46/SR65: 14 hours 30 minutes DCR-SR85: 21 hours 50 minutes “Memory Stick PRO Duo” (4 GB) made by  Sony Corporation: 80 minutes Check the number of recordable still images on  the LCD screen of your camcorder (p. 20).

  • Page 14

    ACCESS lamp (“Memory Stick PRO Duo”) If you have selected [MEMORY STICK] as the movie media, turn the POWER switch until the lamp lights up. The [Create a new Image Database File.] screen appears on the LCD screen when you insert a new “Memory Stick PRO Duo.”...

  • Page 15: Recording/playback

    Recording/Playback Recording The images are recorded on the media selected on the media setting (p. 13). The default setting is hard disk for both movies and still images. LENS COVER switch POWER switch : To record movies : To record still images START/STOP ...

  • Page 16: Playback

    You can play back images recorded on the media selected in the media setting (p. 13). The default setting is the hard disk. (VIEW IMAGES) button  (VIEW IMAGES) button   HOME MENU  Previous 6 images  Next 6 images ...

  • Page 17: Playing The Image On A Tv

    To adjust the volume of movies When playing back a movie, touch (OPTION)  tab  [VOLUME], then adjust the volume with Tips   appears with the image on each of the  tab that was lastly played back/recorded. When you touch image marked with , you can play it back from the point you have stopped previously.

  • Page 18: Other Parts And Functions Of The Camcorder

    Buttons, jacks, etc., which are not explained in other chapters, are explained here. Handycam Station (DCR-SR65/SR85) Recording/Playback  Power zoom lever Move the power zoom lever slightly for a slower zoom. Move it further for a faster zoom. You can magnify still images from about 1.1 to 5 times the original size (Playback zoom).

  • Page 19

    of the settings are set automatically for easy recording/playback. To cancel, press EASY again.  NIGHTSHOT PLUS switch Set the NIGHTSHOT PLUS switch to ON ( appears) to record in dark places.  QUICK ON button The QUICK ON lamp flashes and your camcorder goes to power saving mode (sleep mode).

  • Page 20: Indicators Displayed During Recording/playback

    Recording movies Recording still images Viewing movies Viewing still images  HOME button  Remaining battery (approx.)  Recording status ([STBY] (standby) or [REC] (recording))  Recording mode (HQ/SP/LP)  The recording/playback media  Counter (hour/minute/second)  Recording remaining times ...

  • Page 21

    Indicators when you made changes Following indicators appear during recording/playback to indicate the settings of your camcorder. Upper left Bottom Upper left Indicator Meaning Self-timer recording Flash/REDEYE REDUC MICREF LEVEL low WIDE SELECT BLT-IN ZOOM MIC Upper right Indicator Meaning Fader LCD backlight off Drop sensor off...

  • Page 22: Performing Various Functions

    Performing various functions - “ “ OPTION” You can display the menu screen by (HOME)  (or )/ pressing (OPTION). For details on the menu items, see “Handycam Handbook” (PDF) (p. 26). (HOME)  (HOME)  Using the HOME MENU You can change the operating settings for your convenience.

  • Page 23

    Items of the HOME MENU (CAMERA) category MOVIE* PHOTO* (VIEW IMAGES) category VISUAL INDEX* INDEX* INDEX* PLAYLIST (OTHERS) category DELETE* DELETE], [ PHOTO CAPTURE MOVIE DUB [DUB by select], [DUB by date], [ DUB ALL] PHOTO [COPY by select], [COPY COPY by date] EDIT...

  • Page 24: Saving Images

    Items of the OPTION MENU Items you can set only on the OPTION MENU will be described below. [FOCUS], [SPOT FOCUS], [TELE MACRO], [EXPOSURE], [SPOT METER], [SCENE SELECTION], [WHITE BAL.], [COLOR SLOW SHTR], [S. NIGHTSHOT PLS] [FADER], [D.EFFECT], [PICT.EFFECT] [BLT-IN ZOOM MIC], [MICREF LEVEL], [SELF-TIMER] (A tab depends on the situation/No tab) ...

  • Page 25: Deleting Images

    Tips  You can dub movies or copy still images from  the hard disk to a “Memory Stick PRO Duo.” (HOME)  (OTHERS)  Touch MOVIE DUB]/[PHOTO COPY]. Deleting images Select the media which contains the images you want to delete before the operation (p.

  • Page 26: Enjoying With A Computer

    Browser” is not supported by Macintosh computers. To use a Macintosh computer connected to your camcorder, see the following website for details. http://guide.d-imaging.sony.co.jp/mac/ms/us/ Installing and viewing “Handycam Handbook” (PDF) To view “Handycam Handbook” (PDF), you need to install Adobe Reader on your computer.

  • Page 27: Installing Software

    CPU: Intel Pentium III 1 GHz or faster Memory: 256 MB or more Hard disk: Disk volume required for installation: Approximately 500 MB (5 GB or more may be necessary when creating DVD-Videos.) Display: Minimum 1,024 × 768 dots Others:  USB port (this must be provided as standard, Hi-Speed USB (USB 2.0 compatible) is recommended), DVD burner (CD-ROM drive is necessary for...

  • Page 28

     Disconnect the USB cable.  Operating “Picture Motion Browser” To start “Picture Motion Browser,” click [Start]  [All Programs]  [Sony Picture Utility]  [PMB - Picture Motion Browser]. For the basic operation of “Picture Motion Browser,” see “PMB Guide.”...

  • Page 29: Troubleshooting

    During repair, we may check a minimum  amount of data stored on the hard disk in order to investigate the problem. However, your Sony dealer will neither copy nor retain your data. For the symptoms of your camcorder, see ...

  • Page 30: Self-diagnosis Display/warning

    Self-diagnosis display/Warning indicators If indicators appear on the LCD screen, check the following. If the problem persists even after you have tried a couple of times, contact your Sony dealer or local authorized Sony service facility. Indicators/Messages Causes/Solutions The battery pack is not C:04:...

  • Page 31

    Indicators/Messages Causes/Solutions The “Memory Stick  PRO Duo” is damaged. The “Memory Stick  PRO Duo” is not formatted correctly. An incompatible  “Memory Stick PRO Duo” is inserted.  Access to the “Memory  Stick PRO Duo” was restricted on another device.

  • Page 32: Additional Information

    If any solid object or liquid gets inside the  casing, unplug your camcorder and have it checked by a Sony dealer before operating it any further. Avoid rough handling, disassembling,  modifying, physical shock, or impact such as hammering, dropping or stepping on the product.

  • Page 33

    Remote Commander may shorten, or the Remote Commander may not function properly. In this case, replace the battery with a Sony CR2025 lithium battery. Use of another battery may present a risk of fire or explosion.

  • Page 34: Specifications

    System Video compression format: MPEG2/JPEG (Still images) Audio compression format: Dolby Digital 2ch Dolby Digital Stereo Creator Video signal: NTSC color, EIA standards Hard Disk DCR-SR45: 30 GB DCR-SR46/SR65: 40 GB DCR-SR85: 60 GB When measuring media capacity, 1GB equals 1 billion bytes, a portion of which is used for data management.

  • Page 35

    ,” “Memory Stick PRO-HG Duo,” “ ,” “Memory Stick Micro,” “MagicGate,” “ ,” “MagicGate Memory Stick” and “MagicGate Memory Stick Duo” are trademarks or registered trademarks of Sony Corporation. “InfoLITHIUM” is a trademark of Sony  Corporation. Dolby and the double-D symbol are trademarks ...

  • Page 36

    Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para futuras consultas. Nombre del producto: Videocámara Modelo: DCR-SR45/SR46/SR65/SR85 ADVERTENCIA Para reducir el riesgo de incendios o electrocución, no exponga la unidad a la lluvia ni a la humedad. No exponga las pilas a fuentes de calor excesivo, como la luz solar directa, el fuego o similares.

  • Page 37

    videocámara. En este caso, aparece un mensaje en la pantalla de cristal líquido (pág. 27). No encienda la videocámara en zonas de baja  presión, donde la altitud supere los 3 000 metro. Si lo hace, podría dañar la unidad de disco duro de la videocámara.

  • Page 38

    Guarde todos los datos de imagen grabados Para evitar que se pierdan sus datos de imagen,  guarde periódicamente todas las imágenes grabadas en soportes externos. Se recomienda guardar los datos de imagen en un disco como, por ejemplo, un DVD-R mediante la computadora*.

  • Page 39

    Índice de contenidos Lea esto en primer lugar ...2 Procedimientos iniciales Paso 1: Carga de la batería ...6 Paso 2: Conexión de la alimentación y ajuste de la fecha y la hora ...9 Cambio del ajuste de idioma ... 9 Paso 3: Selección del soporte...

  • Page 40: Procedimientos Iniciales

    Procedimientos iniciales Paso 1: Carga de la batería DCR-SR65/SR85 Indicador Batería Interruptor POWER Toma de entrada de cc Adaptador de alimentación de ca DCR-SR45/SR46 Clavija de cc Con la marca  a la derecha Abra la tapa de la toma. Adaptador alimentación de ca...

  • Page 41

    Para el modelo DCR-SR45/SR46: conecte el cable de alimentación al adaptador de alimentaciόn de ca y al tomacorriente de pared. El indicador CHG (carga) se enciende y se inicia el proceso de carga. El indicador CHG (carga) se apaga cuando la batería está completamente cargada.

  • Page 42

    Acerca de la batería Antes de cambiar la batería o extraer el  adaptador de alimentación de ca de la videocámara, gire el interruptor POWER hasta la posición OFF (CHG) y asegúrese de que los indicadores (Película)/ (pág. 9)/ACCESS (pág. 11, 16) están apagados. No se suministrará...

  • Page 43: Paso 2: Conexión De La Alimentación Y Ajuste De La Fecha Y La Hora

    Paso 2: Conexión de la alimentación y ajuste de la fecha y la hora (HOME) (pág. 19) Toque el botón que aparece en la pantalla de cristal líquido. Mientras mantiene presionado el botón verde, deslice el interruptor POWER varias veces en el sentido de la flecha hasta que se encienda el indicador correspondiente.

  • Page 44: Paso 3: Selección Del Soporte

    DCR-SR46/SR65: 14 hora 30 minuto DCR-SR85: 21 hora 50 minuto “Memory Stick PRO Duo” (4 GB) fabricado  por Sony Corporation: 80 minuto Compruebe el número de imágenes fijas que  puede grabar en la pantalla de cristal líquido de la videocámara (pág.

  • Page 45

    Inserción del “Memory Stick PRO Duo” Prepare un “Memory Stick PRO Duo” si seleccionó [MEMORY STICK] como soporte. Para obtener información acerca de los tipos de “Memory Stick” que puede utilizar con la videocámara, consulte la página 3. Inserte un “Memory Stick PRO Duo”. ...

  • Page 46: Grabación/reproducción

    Grabación/reproducción Grabación Las imágenes se graban en el soporte seleccionado al ajustar el soporte (pág. 10). El ajuste predeterminado es el disco duro tanto para películas como para imágenes fijas. Interruptor LENS COVER Interruptor POWER : para grabar películas : para grabar imágenes fijas START/STOP ...

  • Page 47: Reproducción

    Reproducción Es posible reproducir imágenes grabadas en el soporte que seleccionó al ajustar el soporte (pág. 10). El ajuste predeterminado es el disco duro. Botón (VISUALIZAR IMÁGENES)  (VISUALIZAR IMÁGENES)  Botón  HOME MENU  6 imágenes anteriores  6 imágenes posteriores ...

  • Page 48: Reproducción De Imágenes En Un

    Para ajustar el volumen del sonido de las películas Al reproducir una película, toque (OPTION)  ficha continuación, con Sugerencias   aparece con la imagen en la última  ficha reproducida o grabada. Al tocar la imagen marcada con , podrá reproducirla desde el punto en el que se detuvo anteriormente.

  • Page 49: Otras Piezas Y Funciones De La Videocámara

    Otras piezas y funciones de la videocámara Los botones, tomas, etc. que no se encuentran explicados en otros capítulos se explican aquí. Handycam Station (DCR-SR65/SR85) Grabación/reproducción  Palanca de zoom motorizado Mueva la palanca del zoom motorizado levemente para obtener un zoom más lento.

  • Page 50

     Altavoz  Receptáculo del trípode (superficie inferior) Coloque el trípode (opcional: la longitud del tornillo debe ser inferior a 5,5 mm) en el receptáculo correspondiente mediante un tornillo para trípode.  Botón EASY Presione EASY para mostrar para ajustar la mayoría de los valores automáticamente para la grabación/ reproducción fácil.

  • Page 51: Indicadores Que Se Muestran Durante La Grabación/reproducción

    Indicadores que se muestran durante la grabación/ reproducción Grabación de películas Grabación de imágenes fijas Visualización de películas Visualización de imágenes fijas  Botón HOME  Energía restante de la batería (aprox.)  Estado de grabación ([ESPERA] (en espera) o [GRAB.] (grabación)) ...

  • Page 52

    Indicadores que aparecen al realizar modificaciones Los siguientes indicadores aparecen durante la reproducción/grabación para indicar los ajustes de la videocámara. Parte superior izquierda Parte superior derecha Parte inferior Parte superior izquierda Indicador Significado Grabación con disparador automático Flash/R.OJOS ROJ. NIVEL REFMIC bajo SELEC.PANOR.

  • Page 53: Realización De Diversas Funciones

    Realización de diversas funciones: “ “ OPTION” Para visualizar la pantalla del menú (HOME)  (o bien )/ presione (OPTION). Para obtener más información sobre los elementos de menú, consulte la “Guía práctica de Handycam” (PDF) (pág. 23). (HOME)  (HOME) ...

  • Page 54

     Notas Si el elemento que desea no aparece en pantalla,  toque otra lengüeta. Si no puede encontrar el elemento, significa que la función no está disponible en la situación actual. El menú (OPTION) no se puede usar  durante la operación Easy Handycam.

  • Page 55: Almacenamiento De Imágenes

    Es posible ajustar el elemento durante el modo Easy Handycam. DCR-SR65/SR85 El nombre del menú cambia a [AJUSTES SONIDO] durante la operación Easy Handycam. Elementos del OPTION MENU Aquellos elementos que solamente se pueden ajustar en el OPTION MENU se describen a continuación.

  • Page 56: Borrado De Imágenes

    Conexión mediante el cable de conexión USB Puede copiar en grabadores DVD compatibles, etc.  Sugerencias Puede copiar películas o imágenes fijas del disco  duro a un “Memory Stick PRO Duo”. (HOME)  Toque COPIA PELÍCULA]/[COPIAR FOTO]. Seleccione el soporte que contiene la imagen que desea eliminar antes de la operación (pág.

  • Page 57: Uso Con Una Computadora

    Macintosh. Para usar una computadora Macintosh conectada a la videocámara, consulte el siguiente sitio web para obtener más información. http://guide.d-imaging.sony.co.jp/mac/ms/es/ Instalación y visualización de la “Guía práctica de Handycam” (PDF) Para visualizar la “Guía práctica de Handycam” (PDF) es necesario instalar Adobe Reader en la computadora.

  • Page 58

    Sistema operativo: Microsoft Windows 2000 Professional SP4, Windows XP SP2*, Windows Vista* * No se admiten las ediciones de 64 bits y la Starter (Edition). Se requiere la instalación estándar. No se garantiza el funcionamiento en un entorno basado en una actualización de los sistemas operativos descritos arriba ni en un entorno de inicio múltiple.

  • Page 59

     Desconecte el cable USB.  Uso de “Picture Motion Browser” Para iniciar “Picture Motion Browser”, haga clic en [Start]  [All Programs]  [Sony Picture Utility]  [PMB - Picture Motion Browser]. Para el manejo básico de “Picture Motion Browser”, consulte la “Guía de PMB”.

  • Page 60: Solución De Problemas

    Durante la reparación, puede que tengamos que  comprobar una mínima cantidad de los datos almacenados en el disco duro para investigar el problema. No obstante, el distribuidor Sony no copiará ni conservará los datos. Para los problemas de su videocámara, consulte ...

  • Page 61: Visualización De Autodiagnóstico/indicadores De Advertencia

    Si en la pantalla de cristal líquido aparecen indicadores, compruebe lo siguiente. Si el problema persiste aun después de intentar solucionarlo varias veces, póngase en contacto con su distribuidor de Sony o con un centro de servicio técnico local autorizado de Sony. Indicadores/...

  • Page 62

    Indicadores/ Causas/Soluciones Mensajes La temperatura de  la videocámara está aumentando o es extremadamente alta. Apague la videocámara y déjela un tiempo en un lugar fresco. La temperatura de  la videocámara es extremadamente baja. Deje que la videocámara se caliente. Si el indicador parpadea ...

  • Page 63

    Si dentro de la videocámara entra algún objeto  o líquido, desconéctela y haga que la revise un distribuidor de Sony antes de volver a utilizarla. Evite manipular, desmontar o modificar  la videocámara bruscamente y exponerla a golpes o impactos como martillazos, caídas o...

  • Page 64

    éste no funcione correctamente. En ese caso, sustituya la pila por una de litio de Sony CR2025. Si utiliza otro tipo de pila, podría producirse un incendio o una explosión.

  • Page 65

    Especificaciones Sistema Formato de compresión de video: MPEG2/JPEG (Imágenes fijas) Formato de compresión de audio: Dolby Digital 2 canales Dolby Digital Stereo Creator Señal de video: color NTSC, estándares EIA Disco duro DCR-SR45: 30 GB DCR-SR46/SR65: 40 GB DCR-SR85: 60 GB En el cálculo de la capacidad del soporte, 1 GB equivale a mil millones de bytes, parte de los cuales se utiliza para la administración...

  • Page 66

    General Requisitos de alimentación: cc de 6,8 V/7,2 V (batería) cc de 8,4 V (adaptador de alimentaciόn de ca) Consumo promedio de energía Durante la grabación de la cámara con brillo normal. DCR-SR45/SR46: 2,8 W DCR-SR65/SR85: 3,0 W Temperatura de funcionamiento: De 0 °C hasta + 40 °C Temperatura de almacenamiento: De -20 °C hasta + 60 °C...

  • Page 67

    ”, “Memory Stick Micro”, “MagicGate”, “ ”, “MagicGate Memory Stick” y “MagicGate Memory Stick Duo” son marcas comerciales o registradas de Sony Corporation. “InfoLITHIUM” es una marca comercial de  Sony Corporation. Dolby y el logotipo de la doble D son marcas ...

  • Page 68

    Additional information on this product and answers to frequently asked questions can be found at our Customer Support Website. http://www.sony.net/ Printed in China...
