REED Rotary Cutter Operating Instructions Manual

For cutting steel, ductile iron and cast iron pipe
Hide thumbs
Table of Contents
  • Helpful Hints
  • Instrucciones de Operación
  • Consejos Útiles
  • Parts List
  • Torque Arm

Advertisement

Available languages

Available languages

Quick Links

Download this manual

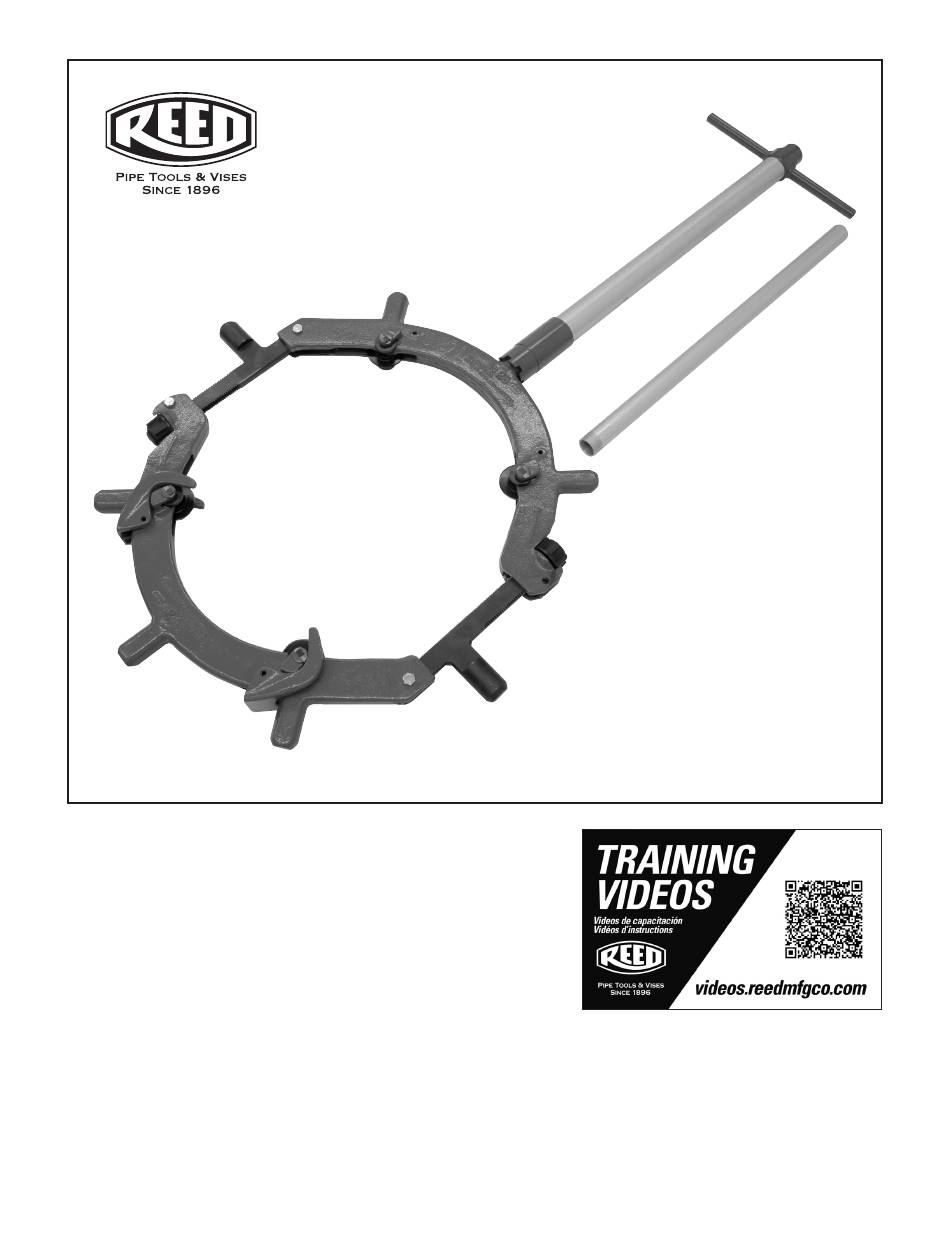

Operating
Instructions
Rotary Cutter
™
For cutting steel, ductile iron and cast iron pipe
Cortatubo Rotatorios
Para cortar acero, hierro ductil y hierro fundido
Outil de coupe Rotary
Pour couper les tuyaux en acier, en fonte ductile et en fonte
力得旋转式切管机
适合切割钢材、球墨铸铁及铸铁管道
REED MANUFACTURING COMPANY
1425 West Eighth St.
Erie, PA 16502 USA
PHONE: 800-666-3691 or 814-452-3691 Fax: 800-456-1697 or 814-455-1697
www.reedmfgco.com
1
0319 - 50076

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Rotary Cutter and is the answer not in the manual?

Questions and answers

Related Manuals for REED Rotary Cutter

Summary of Contents for REED Rotary Cutter

  • Page 1 Operating Instructions Rotary Cutter ™ For cutting steel, ductile iron and cast iron pipe Cortatubo Rotatorios Para cortar acero, hierro ductil y hierro fundido Outil de coupe Rotary Pour couper les tuyaux en acier, en fonte ductile et en fonte 力得旋转式切管机...

  • Page 2: Helpful Hints

    BADLY CRUSTED AND RUST SCALED PIPE: Remove the rust 2. Position the cutter so the cutter wheels are in-line with the and scale from the area to be cut with a Reed Descaler (Fig. 3). A cut-off mark. Rotate the cutter until the weight of the cutter is resting on the spring-loaded guide fingers and the two guides are centered on the top of the pipe.
  • Page 3 Fig. 3 2. Attach lower yoke to upper yoke one side at a time by sliding the main screws into the slots and seating the nuts into counter bores. 3. Check to see if cutter wheels are over desired cutting line. Rotate the cutter until the weight of the cutter is resting on the spring-loaded guide fingers and the two guides are centered on the top of the pipe.
  • Page 4 LATCH HANDLE SADDLE RC42 Parts Provided for Assembly TORQUE ARM WRENCH 9. Lift handle until latch slides up over one of the lugs, then pull down on the handle to rotate the cutter. 10. After each half rotation, tighten one of black nuts on the cutter with provided wrench, alternating between each nut.

  • Page 5: Instrucciones De Operación

    5. Deslice la llave de tubo sobre la orejeta más convenientemente accesible. Rote el cortatubos, una orejeta a la vez en la dirección El cortatubos Reed Rotary™ es una herramienta muy eficaz para cortar de la flecha, hasta que la tuerca esté en posición para ser ajustada.
  • Page 6 TUBO MUY ENDURECIDO CON ÓXIDO Y SARRO: Quite el óxido y se asiente en forma recta en el tubo. Verifique para ver si las cuchi- sarro del área a cortar con el Desincrustador Reed (Fig. 3). También se llas están centradas sobre la línea de corte deseada.
  • Page 7 TRABA MANIJA CARRO PORTAHERRAMIENTAS BRAZO DE TORSIÓN LLAVE Piezas RC42 proporcionadas para montaje Levante la manija hasta que la traba se deslice por encima de una de las orejetas, luego tire de la manija hacia abajo para rotar el cortatubos. 10.
  • Page 8 93216 See also RP 47. Handle Extension /Extensión de manija 93089 93089 Vea también RP 47. *15 No se muestra la extensión de la manija Parts List - Rotary Cutter™ Lista de piezas - Cortatubos Ref. RC30 RC36 RC42 Quantity...
  • Page 9 RC30, RC36, RC42 Cortatubos Rotary™ LATCH TRABA HANDLE MANIJA TORQUE ARM BRAZO DE TORSIÓN Parts List – Ratchet Mechanism Lista de piezas – Mecanismo de trinquete RC30 RC36 RC42 Quantity Ref. Description Item Code Item Code Item Code Used Código de Código de Código de Cantidad...
  • Page 10 Faire tourner l’outil de coupe un ergot à la fois dans le sens de la L’outil de coupe Rotary de Reed est un outil très efficace pour flèche jusqu’à ce que l’autre écrou soit en position pour être serré. couper des tuyaux en fonte, en fonte ductile et en acier de 20 à 42 Après une rotation complète, vérifier si l’outil de coupe suit la bonne...
  • Page 11 ÉCAILLES DE ROUILLE : Enlever la rouille et les écailles de la zone à doigts de guidage touchent le tuyau. Ce procédé assure que l’outil couper à l’aide d’une décalamineuse Reed (Fig. 3). Il est possible d’uti- de coupe est en position perpendiculaire sur le tuyau. Vérifier si les liser un burin et un marteau ou une lime à...
  • Page 12 ATTACHE POIGNÉE SELLETTE BRAS DE COUPLE Pièces du RC42 fournies pour le montage CLÉ Soulever la poignée jusqu’à ce que le verrou glisse par-dessus un des ergots, puis tirer sur la poignée pour faire pivoter l’outil de coupe. Après chaque demi-rotation, serrer l’un des écrous noirs sur l’outil de coupe avec la clé...
  • Page 13 Coupe Rotary RC20, RC24, RC30, RC36, RC42 Parts Lists - Liste des pièces Ref. RC20 RC24 Quantity Description Item Code Item Code Used Code Code Quantité référence Description d’article d’article utilisée Étrier 93057 93201 Guide 93080 93080 Vis principale 93081 93092 Boulon de réglage 93085...
  • Page 14 Coupe Rotary™ RC30, RC36, RC42 LATCH ATTACHE HANDLE POIGNÉE TORQUE ARM BRAS DE COUPLE Parts List – Ratchet Mechanism Liste de pièces - mécanisme à cliquet Ref. RC30 RC36 RC42 Quantity Description Item Code Item Code Item Code Used No de Code Code Code...
  • Page 15 操作说明 查看切管机的运行轨迹是否正常。 20 英寸至 42 英寸 6. 如要完成切割，继续不断旋转切管机。每转半周时，将最近的主螺丝螺 力得旋转式切管机是一种非常有效的工具，适合切割 1/4 至 1/2 圈。 多种不同尺寸的铸铁、球墨铸铁及钢材管道。在大多数情况下，旋转式切 母拧紧 RC36 和 RC42 更适合两位操作者合作使用。 管机是一种单人操作工具。 务必不停顿地完成切割，并保持压力一致。 图 实用提示 · 钢材管道的管壁必须被全部切透。根据老化度和硬度，铸铁 旋转式切管机的切割轮参考图表 1/4 管壁之后真正确切地折断。由于 管道将会在大约穿透 刀片暴露 力得产 标准 1/3 至 1/2 管壁 物品代码 品编号 包装 力得切管机 英寸...
  • Page 16 2. 将下侧轭叉连接到上侧轭叉一侧，在同一时间将主螺丝插入卡槽，并将 图 管道除垢剂 螺母嵌入沉头孔内。 产品编号 物品代码 管径 长度 3. 查看切割轮是否处于所需的切割线上方。旋转切管机，直到弹簧加载式 英寸 毫米 英寸 毫米 导向指针承载切管机的重量并且两个导向器处于管道上方中心为止。 英寸 英寸 毫米 毫米 所有切割轮都应在此时脱离管道。 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 4. 轻微摆动和回旋切管机，直到四个导向指针都触及管道为止。这一过程 严重结壳和生锈结垢的管道：用力得除垢剂去除待切割区域的锈迹和污垢 可确保切管机稳妥地卡在管道上。查看切割轮是否处于所需的切割线上 3 ）。也可使用锤子和凿子或粗锉。这将有助于保护切割轮和节省切割 （图 方中心。 时间；并有助于切管机稳妥地处于管道之上，以确保按轨迹操作。 5. 接着，不要扰乱切管机位置，用手均衡地上紧主螺丝螺母。通常情况下， 实用提示：在大直径管道上，可能需要两位工人交替拉动手柄。如果不能...
  • Page 17 图 锁闩 手柄 鞍座 RC42 零件 可供组装的 扭矩臂 扳手 9. 抬起手柄，直到锁闩向上滑到其中一个凸块上方为止，然后向下拉手柄， 旋转切管机。 10. 每旋转半圈之后，用提供的扳手拧紧切管机上的一个黑色螺母，在每个 螺母之间交替进行。每次尽可能拧紧螺母。完成一整周旋转之后，查看 切管机的运行轨迹是否正常。 2 套）。 用于紧固手柄与锁闩的开口销和垫圈（提供 务必不停顿地完成切割，并保持压力一致。 RC30 和较大的切管机，可能安排两位工人为宜：一个人拧紧螺母， 对于 而另一人则旋转切管机。 18 页起列有这些切管机的零件列表。 自第 图 图 42 寸 (1063mm) USE THIS PIVOT HOLE FOR 使用这个插孔可切割管外径最大到 42" (1063 mm) DIAMETER PIPE 40 寸...

  • Page 18: Parts List

    Handle Assembly / 手柄组件 93216 93216 See also RP 47. Handle Extension / 手柄延伸段 93089 93089 RP 47 另请参阅 。 未显示手柄延伸段 Parts List - Rotary Cutter™ - 旋转式切管机 零件列表 Ref. RC30 RC36 RC42 Quantity Description Item Code Item Code Item Code Used 参考...

  • Page 19: Torque Arm

    RC30 RC36 RC42 、 、 旋转式切管机 LATCH 锁闩 HANDLE 手柄 TORQUE ARM 扭矩臂 Parts List – Ratchet Mechanism – 零件列表 棘轮机构 RC30 RC36 RC42 Quantity Ref. Description Item Code Item Code Item Code Used 数量 参考 描述 代码物品 代码物品 代码物品 所用的...
  • Page 20 Garantie limitée REED REED réparera ou remplacera les outils présentant des défauts dus à des défauts de matériaux ou de fabrication pendant un (1) an ou cinq (5) ans à compter de la date d’achat, selon le cas. Cette garantie ne couvre pas les pièces défectueuses dues à une utilisation abusive, une mauvaise utilisation ou des dommages causés par des réparations ou des modifications effectuées par des techniciens de réparation non agréés par REED.
