QRS Music Technologies QRS PNO3 Installation Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

QRS MUSIC TECHNOLOGIES, INC.
3
QRS PNO
Installation Manual (51074)
Manual Revision: March 29, 2019

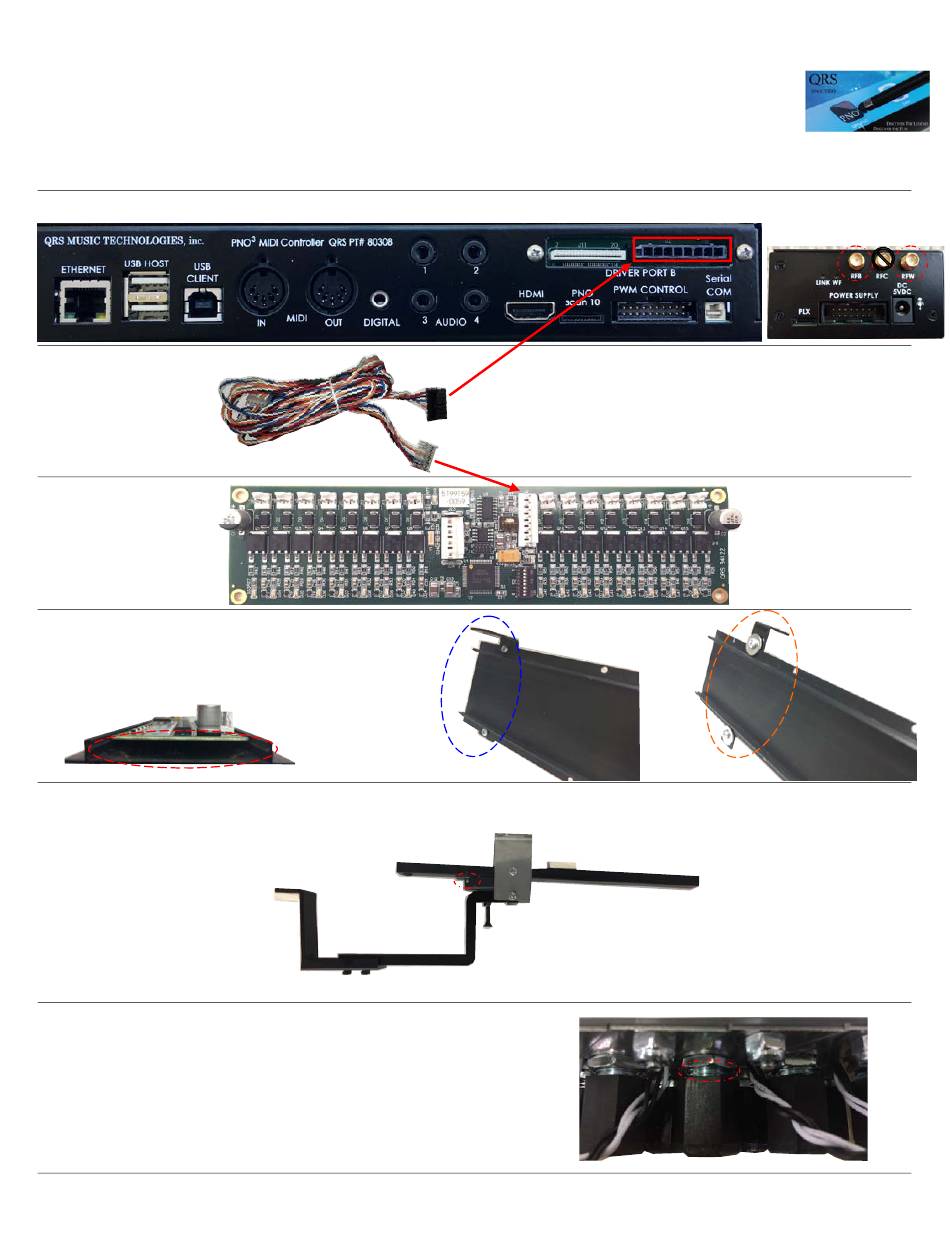

New,
since the last installation manual:
3
PNO
WB
Processor with built-in
Wi-Fi and Bluetooth
Connector - Smart Driver Boards
Built-in Wi-Fi & Bluetooth
Data Cable
- Smart Driver Boards
Pages 38-39
Smart
Driver Boards
Pages 38-39
Driver Board
Mounting Brackets
- Grand and Upright
More
distance
between driver board and metal extrusion.
New "L" mounting brackets,
Grand
and Upright.
Page 37
Sustain Pedal
Trapwork Assembly
The new sustain trapwork assembly incorporates a
roller
which dramatically improves the feel of the pedal and reduces friction wear.
Pages 22-26
Key Solenoid -
Plunger Adjustment
Additional foam washer added in cap for more plunger "throw" adjustment.
Must be adjusted properly to match keytail throw distance!
Pages 12-14

QRS Music Technologies, Inc.

269 Quaker Drive / Seneca, PA 16346
(814) 676‐6683 /  www.qrsmusic.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the QRS PNO3 and is the answer not in the manual?

Questions and answers

Related Manuals for QRS Music Technologies QRS PNO3

Summary of Contents for QRS Music Technologies QRS PNO3

  • Page 1 QRS MUSIC TECHNOLOGIES, INC. QRS PNO Installation Manual (51074) Manual Revision: March 29, 2019 New, since the last installation manual: Processor with built-in Wi-Fi and Bluetooth Connector - Smart Driver Boards Built-in Wi-Fi & Bluetooth Data Cable - Smart Driver Boards...

  • Page 2: Table Of Contents

    Table of Contents  Introduc on   3  Parts List   4    3    Grand Kit ‐ PNO  (825002) Without Record     3    Upright Kit ‐ PNO (825022) Without Record     5  Prepara on     Make Certain that the Kit will Fit!    6    Tools Needed     Regula on   7    Piano Ac on Regula on    Installa on Procedures  8     Upright Piano Installa on ‐ Recommenda ons    ...

  • Page 3: Introduc On

    Introduc on  QRS is pleased that you have chosen the QRS PNO  Retrofit Kit, the superb retrofit kit for auto‐ ma ng acous c pianos.  This product brings a level of excellence in reproducing live performanc‐ es  on  the  piano.  It  is  made  possible  by  many  remarkable  technical  innova ons.      However,  in  spite of its high level of sophis ca on, this retrofit kit is easy to install and service.    Before beginning the installa on, take  me to read “Make Certain the Kit Fits,” to ensure that the  piano  will  indeed  accept  the  kit.  This kit will NOT fit into a spinet piano. Familiarize  yourself  with  the parts in the kit before proceeding and then let the instruc ons guide you. ...

  • Page 4: Parts List

    Parts List   Grand Kit ‐ Item #825002  [Without Record Op on]  Item #2  Item #3  Item #4  QTY  Descrip on    82502      1  PNO  Kit ‐ Grand ‐ No Record      76140  1  QRS “Q35” Amplified Speaker    80124  8012406  1  PNO  Pin Light Extension (PLx)      50128  2  Cable: 1/8” Male to 1/8” Male ‐ 6.5’      50126  2  Cable: USB A Male to 5‐Pin USB Mini B Male       50141  1 ...
  • Page 5   Parts List  Upright Kit ‐ Item #825022  [Without Record Op on]  Item #2  Item #3  Item #4  QTY  Descrip on    825022      1   Kit ‐ Upright ‐ No Record  76140      1  QRS Amplified Speaker  [Twin Speakers can be ordered  for smaller pianos ‐ # 76047]    80124  8012406  1  PNO  Pin Light Extension (PLx)      50128  2  Cable: 1/8” Male to 1/8” Male ‐ 6.5’      50126  2  Cable: USB A Male to 5‐Pin USB Mini B Male       50141  1 ...

  • Page 6: Make Certain That The Kit Will Fit

    Introduc on  Make Certain that the Kit will Fit!     All  kits  play  80  notes,  excluding  the  first  and  last  4  keys  of  the  standard  piano  keyboard.    The  following  ques ons  should be asked before beginning an installa on:     1.  Is it a grand or upright piano? The kit will not fit into a spinet piano.    2.  Is the keybed made of wood or a wood‐veneered laminate?     3.  Does the piano have a range of 88 notes, extending from low A to high C?    4.  Is the keyframe made of wood?     5.  Is the piano well‐regulated and in good mechanical condi on?.   ...

  • Page 7: Piano Ac On Regula On

    Introduc on  Piano Ac on Regula on  This discussion is not intended to be a complete course on grand ac on regula on, but rather may prove helpful in restoring the ac on to proper performance.  Proper   alignment of ac on parts, and key easing are all very important steps in the regula on procedure.  The following procedure assumes that this preliminary work has been  checked and performed as necessary. Before removing the ac on from the ac on cavity, evaluate ac on regula on.  If the ac on is not well regulated, proper perfor‐ mance of the system cannot be expected.    During the installa on process of the PNOma on II Player System, it is quite possible that ac on regula on will be directly affected.  A por on of the keyframe and back  rail cloth will be removed so that the note solenoid plungers can contact the keytails.  This opera on may cause the keytails to be lower than their original posi on.  The  result of lower key tails is an increase in both key height, and hammer strike distance.  Restoring the strike distance to specifica ons by turning out the capstan screws is  not the proper remedy. Always re‐work the back rail height so that the key height is at its original posi on.     ‐ Are the keys level?  ‐ Do the hammers let off 1/8 in the bass, tapering to 1/16 in the high treble?  ‐ Is the drop 1/16 below the point of let‐off?  ‐ Is the hammer line straight?  ‐ Are the hammer shanks approximately one shank thickness above the hammer rest rail?  ‐ Is there adequate a er‐touch?   ...

  • Page 8: Installa On Procedures

    Installa on Procedure  Upright Piano Installa on ‐ Recommenda ons...  This  sec on  outlines  the  differences  between  the  installa on  of  the  QRS  kit  in  an  upright  piano  versus  a  grand.  The  differences are rela vely small, and an installer familiar with the installa on procedure for a grand piano should have no  difficulty installing the system in an upright. The differences are as follows:    On a grand piano the slot cut into the keybed is determined by the loca on of the keytails. The posi on of the ac on  determines where to cut the slot and you mount the rail to the bo om of the keybed accordingly.  On an upright piano,  with limited space for the components, the slot loca on is determined the posi on of the key solenoid rail assembly.     Begin by determining how close can you mount the rail to the plate and s ll  have the plungers strike the bo om of the ...
  • Page 9 Installa on Procedure  ...Upright Piano Installa on ‐ Recommenda ons...  Three keybed slots Angle-iron to support keybed Re-positioned back rails PNOscan III Record...
  • Page 10 Installa on Procedure  ...Upright Piano Installa on ‐ Recommenda ons...  3-1/4” Minimum Balance Rail Pin...
  • Page 11 Installa on Procedure  ...Upright Piano Installa on ‐ Recommenda ons  Ver cal Pedal Solenoid Li er # 51045   Includes the Pedal Solenoid  This twin speaker set is a Special Order item.   Twin Speakers for smaller piano upright pianos # 76047  Mount two brackets. One on each side of each speaker . Use two screws per bracket. Attach brackets to piano.

  • Page 12: Preparing The Key Solenoid Rail

    Installa on Procedure  Preparing the Key Solenoid Rail  In  this  chapter,  we  determine  the  throw  of  the  key  solenoid  plunger  in  rela on  to  the  piano  ac on’s  key‐tail  travel.    We  also  walk  through  the  process  of  key  solenoid  alignment  with  respect  to  the  piano  ac ons  keytails.    When  this  chapter’s ...
  • Page 13 Installa on Procedure                                                                                      Key Solenoid Plunger Throw...  Step 1.  To take advantage of PNOma on's best reproducing capabili es, it is essen al that the plung‐ er throw is slightly greater than the keytail li .     Note the following measurements:  B.  Measure the bo om of the keytail to the keybed at the KEYTAIL UP posi on.    A.  Measure the bo om of the keytail to the keybed at the KEYTAIL DOWN posi on. B=___________  A=___________    B  B‐A(C)=__________  A  Keyframe  Keybed  Step 2.  Take the key li  measurement “C” above and add 1/16" to compensate for the felt plung‐ er  p. This is the measurement used to find the rest posi on of the plunger.  Plunger Throw = C + 1/16” ______________ ...

  • Page 14: Key Solenoid Plunger Throw

    Installa on Procedure  ...Key Solenoid Plunger Throw   Plunger Tip-Felt As of April, 2017 a foam washer has been added to the cap. This allows for more Plunger “Throw” Adjustment. Plunger Stem Key Solenoid Solenoid Cap Plunger Body Used to adjust Plunger Throw Step 3.  Hold the plunger in its "ON‐HOLD" posi on.  This ...

  • Page 15: Key Solenoid Rail Assembly - Solenoid To Key Alignment

    Installa on Procedure  Key Solenoid Rail Assembly ‐ Solenoid to Key Alignment   With the piano ac on on your workbench and the fronts of the keys facing away from you.  Place the solenoid rail on  the workbench in front of the keytails and put the plungers inside the solenoids.  Turn the solenoid rail assembly on its  side, so that the plungers are now parallel to the workbench surface and the felt plunger  ps are touching the back  ends of the piano keys.  The first plunger should start all the way to the le  side of the rail.  Secure the rail  and ac on  with the two clamps so they will not move during the alignment process.  Mark which side is bass and treble.  Make  sure all the solenoid plates are free moving.  If they are not, use an 11/32” nut driver to loosen them.     The spacing between sec ons has been held in check by the introduc on of solenoid assembly pairs adjacent to the  breaks.  Because not all sec ons on a piano will have an even number of notes played in them, those which have an  odd number will require a modified solenoid assembly to provide the addi onal note required, and this modified note  will be placed adjacent to a sec on break or at either end.      Count the number of keys to be played in each sec on.  If there is an even number, align the solenoids with plungers   already on the rail with the centers of their respec ve key tails.  If the number of keys to be played is odd, simply re‐ move one of the solenoids from the double moun ng bracket and con nue to the alignment of the next sec on.   If necessary, cut away the unused por on of the rail ends with a hack saw  and file off all burrs with a metal file.  Be  careful not to cut away the rail bracket moun ng holes, or cut any solenoid wires.     Mount all 8 rail support brackets to the rail with the 10‐32 X 7/16" screws and #10 external star washers.      Note: The distance from the bo om of the keybed to the bo om of the keytail felt should be equal to the distance  from the top of the solenoid plunger to the top of the rail moun ng brackets. ...
  • Page 16 Installa on Procedure  Modifying the Keyframe ‐ Grand...   If you are installing a QRS PNOscan III record system you should incorporate it’s installa on while modifying the pi‐ ano ac on. The PNOscan III has it’s own installa on manual.     The Keyframe will probably  require modifica on to accommodate the Key Solenoid Rail Assembly.  The key tails must  protrude over the back of the ac on frame, so the rear of  the key frame must be cut away.    Tools needed for this chapter: pencil, paper, wood chisel, straightedge, jig saw, palm sander & sand paper, u lity knife,  wood glue and an assortment of screwdrivers.    At this point in the installa on, the piano is on its legs, the fall board, keyslip, and cheek blocks have been removed,  and the lyre is s ll in place.  The piano has been measured to verify that the Note Rail Assembly will fit.    Measure  the  distance  the  ac on  shi s  when  the  le   (una  corda)  pedal  is  pressed.    (If  a  hammer  li   rail  is  installed,  measure the distance the hammers li  for a given movement of the so  pedal lyre li  rod.)  Measure the distance the ...
  • Page 17 Installa on Procedure  ...Modifying the Keyframe ‐ Grand...   The key frame must now be cut.  Remove all keys.  With a jig saw, follow the pencil line and cut away the frame in each  sec on between the breaks.  With the palm sander, clean up all the rough edges.    The ac on is now ready to be used to locate the posi ons of the slots through the piano's keybed.    Place the keyframe into the grand piano case and secure it with the right and le  cheek blocks.  With a short, sharp  pencil,  reach  into  the  keyboard  compartment  and  mark  the  notched  rear  most  limits  of  the  keyframe,  including  the  right and le  extremes of each notch.  These lines will be used to iden fy the exact loca ons of the keybed slots on the  underside of the keybed, so be certain to make  well‐defined pencil lines.    Remove the keyframe and reglue the keytail felt flush with the back of the keyframe.  Measuring the key dip before  and a er reposi oning the felt is recommended.  If it is the same, less regula on will be required.  If it has changed, ...
  • Page 18 Installa on Procedure  ...Modifying the Keyframe ‐ Grand   1-3/4” to 2” slot 1/4” Treb Bass Lyre Back edge of the keyframe drawn on the top of the keybed. Ends of the sot. Lines transferred from the top of the keybed.

  • Page 19: Cu Ng The Keybed Slot

    Installa on Procedure  Cu ng the Keybed Slot...  Tools needed for this chapter include a  circular saw (sabre saw with a sufficiently long blade/ router may be used), a  power drill with a sharp 1‐3/4" Forstner  bit (or wood boring bit), various screwdrivers, a frame square, a pencil, a tape  measure, and paint that matches the underside of the piano.    At this point the piano is on its legs, the ac on is outside of the piano case and has been modified to allow the key tails  to protrude over the rear of the key frame by 1‐1/4".  Felts are a ached to the undersides of each key tail, and the  original trapwork is s ll in place.    Next,  have  an  assistant  press  the  sustain  pedal.    While  he  depresses  it,  measure  the  distance  the  pedal  lyre  li   rod  moves and write it  down.   Likewise, measure the  distance the  damper li  rail rises when  the pedal is  pressed.   This  measurement can be taken from inside the case.  Next, mark the exact loca on of the upward extension of the pedal ...
  • Page 20 Installa on Procedure  ...Cu ng the Keybed Slot  Taking into account any varia ons in the contour of the front of the piano and using the frame square aligned with the  mark just made on the front underside of the keybed, measure and mark the depth measurement on the underside of  the  keybed.    Next,  measure  1/4"  toward  the  front  of  the  piano  scribing  a  straight  line  between  the  bass  and  treble  notes.  Then measure 1‐3/4" toward the rear of the piano from the newly scribed line.  Whenever possible we recom‐ mend keeping in the breaks.    Each slot should be at least 1‐3/4" wide (2” Maximum).  The longitudinal center of each slot must correspond to the  center line of the felt padded key tails, which is 1/2" in from the end of each key.      Verify the marks just made.  Drill a small exploratory hole within each slot and compare the posi on of the slot with the  marks made inside the case.  Correct each slot posi on as required.    Using a 1‐3/4" Forstner bit, drill holes centered at the ends of each slot.    ...

  • Page 21: Installing The So -Shi  Lever

    Installa on Procedure  Installing the So ‐Shi  Lever  The So  Shi  (una corda) pedal mechanism usually includes a long, cast‐iron bell crank lever whose short arm pro‐ trudes though the keybed to engage a groove cut in the bo om of the keyframe somewhere beneath the treble sec‐ on. The shi  pedal in this configura on does not have to pass through the solenoid rail and, therefore, may o en be  le  untouched. However, on some pianos you may have to move the so  shi  toward the front of the piano to accom‐ modate for the width of the rail. For the pianos that need modifica on, brackets have been included in the kit for easy  readjustment. It is a good idea to leave one of the original wooden blocks a aching the so  shi  lever to the key  bed, and only use one of the brackets supplied. This will make adjus ng the So  Shi  lever much easier. The brack‐ ets can be a ached to the keybed with four #10 x 1” moun ng screws. The pedal must shi  the ac on the same dis‐ tance as before with the same pedal movement. Refer to the measurements taken when the trapwork was removed to  verify that this behavior has been retained (See “Modify the Piano Ac on” sec on).    Measuring from the front edge of the slot there should be 2‐1/4 inches to the front edge of the so ‐shi  hole.  Slot 2-1/4”...
  • Page 22 Installa on Procedure  Installing the Sustain Pedal Trapwork ‐ Grand...  General Recommenda ons  The new sustain pedal trapwork assembly incorporates a Roller which dramatically improves the feel of the pedal and reduces friction wear. This new lever assembly does require about 3/8” of additional space between the lyre’s push rod and the sustain lever’s extension foot.
  • Page 23 Installa on Procedure  ...Installing the Sustain Pedal Trapwork ‐ Grand...  Assemble the Sustain Trapwork ‐ Refer to the diagram at bo om of this page.    Insert six (6) Lever Bushings [8427011] into the three holes in the Straight Lever [8427001].    Insert the Lever Grommet [8427013] into the hole at the end of the Straight Lever [8427001].    Assemble the Load Roller. Roller Arm [8427019], Roller [8427015], Sha  [8427017] and Eclips (2) [8427021].      Careful, the Eclips will FLY...Use small needle‐nosed pliers to insert the Eclips.    Place the Load Roller assembly  over the Bent Lever [8427003] as shown below.    Insert two (2) Lever Bushings through the Load Roller and the Bent Lever holes.    Insert one (1) Lever Sha  [8427009] through the Bent Lever/Roller Assembly holes.    Insert one (1) Lever Sha  [8427009] into the CENTER HOLE of the Straight Lever.    A ach the two levers between the two (2) Lever Frames [8427007] as shown in the diagram below.    Secure the lever assembly using the four (4) Nuts [8427039].    Screw  Jam Nut [8427027] onto Li  Bolt [8427025]. Screw Li  Bolt into the bent lever, only 1mm of thread exposed.    A ach one (1) Leather Pad [8427023] to Roller Arm. Li  Bolt should meet at the center of pad.     A ach one (1) Leather Pad [8427023] to Straight Lever. Roller should meet at the center of pad.    A ach the Lever Extension [8427005] to the Bent Lever using two (2) Bolts [8427003] & two (2) Washers [8427035].   ...

  • Page 24: Installing The Sustain Pedal Solenoid - Grand

    Installa on Procedure  ...Installing the Sustain Pedal Solenoid ‐ Grand...  Posi on the trapwork assembly on the keybed so that these points align...    ...The end of the Lever Extension will contact the sustain pedal rod...    ...The Lever Grommet in the Straight Lever will be directly below the “dowel rod” hole in the Damper Tray...    ...The tail end of the Straight Lever will be in a posi on that will contact the rubber  p of the Pedal Solenoid .  A ach the trapwork assembly to the keybed using four (4) 10x1” par cle board screws [70080].  Straight Lever to Damper Tray Rod.   We suggest using a thread rod with two nuts to measure the exact length needed.   Then cut the Sustain Rod [8427029] to the proper length needed.  Place the two (2) Sustain Rod Caps [8427031] over the ends of the Rod.  Insert on end of the Sustain Rod into hole in the damper tray and the other end into the Grommet of the Straight Lever.  Adjust the Sustain Lever Extension [8427005] to align with sustain pedal rod. Tighten the two Lever Extension screws.  Adjust the Li  Bolt so that the dampers fall to a full rest on the strings and to eliminate lost mo on.    Notch the Solenoid Rail cover where the Trapwork Straight Bar enters    Adjust the sustain pedal’s push rod nut so that there is 1/4” li  on the damper tray ...
  • Page 25 Installa on Procedure  ...Installing the Sustain Pedal Solenoid ‐ Grand...  You can now turn your a en on to the installa on of the sustain pedal solenoid assembly.  This procedure is not required when sustain pedal is not installed.    Because there is a certain amount of varia on in the architecture of grand pianos, you will probably have to custom‐tailor the following direc ons to  suit the mechanical dimensions of the par cular instrument you are working on.    The key elements to focus on here include the sustain pedal lyre rod's upward projec on onto the keybed immediately above it, the loca on of the  large hole through which the original sustain pedal pitman dowel projected to reach its corresponding hole in the wooden or aluminum damper tray  (which li s all of the piano's dampers simultaneously), and the rearmost OUTSIDE ver cal wall of the keyboard compartment, called "the belly rail."   The proper installa on of the sustain pedal solenoid assembly takes into account the dimensional rela onships of these three elements.    In addi on to providing for both the manual and automa c opera on of the piano's dampers, you want to give the sustain pedal solenoid as much  mechanical advantage as possible in order to minimize the power required to ac vate it.  Despite the excellent design  of the sustain pedal solenoid  assembly, its long term opera on depends upon your skill in loca ng the various leverage‐points which enable it to func on both manually and auto‐ ma cally.    Op mally, the sustain pedal solenoid assembly will be mounted on the belly‐rail immediately behind the sustain pitman dowel which formerly con‐ nected the old trapwork lever's far end to the damper tray  in the keyboard compartment.  This arrangement provides the shortest distance between ...
  • Page 26 Installa on Procedure  ...Installing the Sustain Pedal Solenoid ‐ Grand  Sustain Rod Caps Sustain Rod 8427031 8427029 Sustain Lever Grommet 8427013 Sustain Straight Lever 8427001...
  • Page 27 Installa on Procedure  Install the Universal Sostenuto Assembly...  Not used Iden fy the piano’s Sostenuto type.    Push ‐ The Sostenuto is engaged when the actuator rises toward the strings.    Pull ‐ The Sostenuto is engaged when the actuator descends away from the strings.    Steinway ‐ Part of the assembly is built into the ac on.  You will need to order the Steinway Sostenuto Assembly from QRS.  Part # 70897  These instruc ons explain a Pull Type  Sostenuto installa on.  Remove the exis ng actuator a ached to the Sostenuto blade.  Drill a hole in the new actuator for the staple.    Clamp to the Sostenuto rod here. Use one of these three holes for the “L” shaped thread-rod.

  • Page 28: Installing The Universal Sostenuto Assembly

    Installa on Procedure  ...Installing the Universal Sostenuto Assembly...  Install the push lever which consists of the Push Block, the Main Sha , the Sha  Bearings and the Swing Arm.  Determine placement of the push lever by first installing the pedal lyre on the piano. Place the push lever so that  the end of the lyre’s Sostenuto rod is on the outer edge of the push block  when the pedal is not depressed. Make  sure that there is clearance as the push block travels through its arc as the pedal is depressed. The push block posi‐ on is adjustable by loosening the set‐screw. There are several indents in the sha  for posi oning. Also note the  posi on of the sha  bearing and bushing has been placed as close to the bend in the sha  as possible to prevent  the bushing from working its way out during opera on. Only this sha  bearing should be fastened in place at this  me. It is OK for the sha  bearings to slightly overhang the slot.  The assembly  may need inset into the keybed to accommodate the key solenoid rail and rail cover.    “L” Shaped Thread-Rod Shaft Bushing Main Shaft Swing Arm Shaft Bearings Push Block & Felt Pad Insert the second Sha  Bearing and the Swing Arm to the Main Sha . Screw the first lock‐nut onto the thread‐rod  and then a washer. Push the thread‐rod through the oval hole in the Swing Arm and then add the second washer ...
  • Page 29 Installa on Procedure  ...Installing the Universal Sostenuto Assembly  A ach the small return spring to the thread‐rod so it pulls up on the actuator. You’ll have to find a conven‐ ient place above the actuator to a ach the other end of the spring.  Adjust the Sostenuto by loosening the locking screw on the swing arm to allow the main sha  to spin freely  without ac va ng the Sostenuto. Swing the main sha  so that the brass insert on top of the push block is  centered on the spring with the pedal in the rest posi on. Rotate the swing arm so that the piano’s Sostenu‐ to tab li er bar is about 1/16” away from damper Sostenuto tabs. Tighten the swing arm locking screw. Push  the Sostenuto pedal on the lyre and inspect the opera on of the mechanism. When the pedal is depressed  the tab li er bar should be nearly parallel with the key bed.  Install the solenoid rail so that it goes over the Sostenuto sha . ...

  • Page 30: Installing The Steinway Sostenuto Assembly [Special Order Part # 70897]

    Installa on Procedure  Installing the Steinway Sostenuto Assembly  (Order 70897)... ...
  • Page 31 Installa on Procedure  ...Installing the Steinway Sostenuto Assembly  (Order 70897)  Route out the Sostenuto actuator pocket, centered on the original dowel hole, 2” x 2”.  The depth is dependent on the key bed thickness but, the monkey must be able to slid over the actuator guide.  Actuator Guide ...

  • Page 32: Moun Ng And Connec Ng The  Electronic Components

    Moun ng & Connec ng the Electronic Components  Electronic Components ‐ Descrip on...  Power Supply Descrip on  1  ON/OFF Main Power Switch    The UNSW OUT socket is “hot” when switch is ON  2  FUSE: 7amp 250 volt   3  Processor ‐ Ribbon Power Cable to PNO   4  AC INPUT ‐ From home’s AC Outlet  5  SUST PEDAL ‐ To Sustain Pedal Solenoid  6  Moun ng Bracket    Can be also be mounted to the short side of the chassis  1 2 3 10 11 7  RAIL PWR ‐ DC Power Harness cable to Driver boards  8  UNSW OUT ‐ Un‐switched  AC Out (To Wi‐Fi device)  9  FOR FUTURE USE  10  SW OUT ‐ To Speaker   “Hot” only when HI light is ON  11  LO/HIGH volt LEDs. Both LEDs must be out before con‐ nec ng or disconnec ng cables  Smart Driver Board Descrip on ...

  • Page 33: Pno

    Moun ng & Connec ng the Electronic Components  ...Electronic Components ‐ Descrip on  WB Processor Descrip on  The new PNO WB processor replaces both the tradi onal QRS processor and the QRS user controller. The en re QRS  Music library is built into the system memory. Control of the system is best achieved when connected via iPod,  iPhone, iPad, Android device or a computer.  WB Processor with Music Library, Magne c moun ng brackets and screws.    Smart Driver Board Connector Built in Wi‐Fi and Bluetooth  No need for a separate wi‐fi device at the piano.  Transmit MIDI and Audio via Bluetooth.   Pin‐Light Extension (PLx) Descrip on  The PLx box is used to extend two of the USB ports and two of the audio ports from the PNO  processor to an easily  accessible loca on under the keybed. This box is also used to show the status of the system.   Pin‐Light Port Extender [PLx] [Six Lights; IR Sensor; Stereo & USB Ports; Microphone; Reset Bu on]    Powered Speaker Descrip on  Verify that the red line voltage switch is set to 115 Volts  Mounting Bracket Audio Line IN AC Power...
  • Page 34 Moun ng & Connec ng the Electronic Components  Component Loca on ‐ Grand  At this point the piano is s ll on its side.  The op onal sustain pedal solenoid is in place.  All the trapwork modifica‐ ons have been completed and a clear passage has been made for installa on of the solenoid rail. The following is  the SUGGESTED method of moun ng the electronics. Keep in mind every piano will be unique, and may require  some parts mounted differently.   PLx Box  WB Processor   Pedal Solenoid  Power Supply    Driver Boards     Speaker    Component Loca on ‐ Upright  5 Driver Boards Pedal Solenoid Power Supply Wi-Fi Processor Extension Cord Speakers...
  • Page 35 Moun ng & Connec ng the Electronic Components  Mount the Power Supply  Having  located  the  sustain  pedal  solenoid  assembly,  you  can  now  locate  the  Power  Supply  chassis  on  the  side  of  an  adjacent wooden beam beneath the piano's soundboard.  You should a empt to locate the Power Supply chassis as  close to the belly‐rail as possible so as to avoid exceeding the length of the related cables. The moun ng can be placed  on either the wide or narrow side of the power supply.  Mount and Connect the PNO WB Processor and the Op onal PNOscan (Record)  Mount the PNO WB processor to the piano.  Mounting Brackets Connect the following cables to the processor.  ...
  • Page 36 Moun ng & Connec ng the Electronic Components  Mount and the PLX “Pin-Light Extension” Box Connect The PLX “Pin‐Light Extension” box serves several func ons:      Six lights will display valuable informa on about your system.    The built‐in IR Sensor will allow you to use your exis ng QRS Remote with PNO .    Extends several of the PNO  processor ports to an accessible posi on on the piano.    The bu on can be used to start and stop playback.   3  Connect cables first, then mount the PLx unit under the keybed at the treble side of the piano. [Check cable length to the PNO processor]  Speaker USB B Treble side of piano PLX Front Treble side 50145 of piano USB A USB Mini Adapters An additional USB A to USB Mini B cable...
  • Page 37 Moun ng & Connec ng the Electronic Components  Mount the Key Solenoid Rail  At this point, the rail has solenoid assembly pairs corresponding to ac ve keys at either end of each  ac on  sec on  and  the    rail  has  been  previously  cut  to  length.    The  piano  is  on  its  side;  all  of  the  electronics, moun ng hardware and trapwork are in place and func oning.      Since the piano is res ng on its le  side,  you can install the key solenoid rail easily by res ng the  bass‐most  (that  is,  the  lowest)  por on  of  the  rail  on  the  lowest  end  of  the  lowest  slot  and  then  bringing the treble‐most part of the solenoid rail into the higher slots.  The external parts of the rail ...
  • Page 38 Moun ng & Connec ng the Electronic Components  Smart Driver Boards / Note Driver Signal Cable / PNO Processor with 8-Pin “Driver Port B” Connector Smart Driver Boards [ QRS Part # 84122] Board Position Switches. Board #1 MUST be connected directly to the PNO processor.
  • Page 39 Moun ng & Connec ng the Electronic Components  Smart Driver Board Position Switch Settings Power the system OFF and disconnect the piano from the AC outlet. The smart board position switches on each board MUST set properly. There is a software switch in the user interface to change the direction of play, so... It does NOT matter whether the processor is at the bass or the treble end of the piano, but...

  • Page 40: Adjustment Procedures

    Adjustment Procedures  Power ON and Test PNO Let’s power ON the system and play the piano using the PLX bu on .  Reconnect the piano to the AC power outlet and then turn the power supply switch ON.    The PLX lights should begin to scan as the opera ng system is loaded.  Within ten (10) seconds at least one of these PNO  bu on lights should illuminate.      PLX light sequence:    Within ninety (90) seconds         #1 “Power” light turns green    #2 “System” = green  #3 “Network” = [The Network light indicates the status of the “Wired” Network. PNO3WB Ethernet Port connec on.]    Within two (2) minutes     ...
  • Page 41 Adjustment Procedures  Password = qrsmusic When the PNO3 Ethernet port is used...
  • Page 42 Adjustment Procedures ...
  • Page 43 Adjustment Procedures ...
  • Page 44 Adjustment Procedures  If the keys are playing in the wrong order...flip the Notes Inverted switch on the Playback Parameters page. ...

  • Page 45: Key Adjust

    Adjustment Procedures  Perform the following: adjustments:    Key Adjust    Pedal Adjust    Piano Dynamics    Master Volume Curves    PNOscan Adjust if the PNOscan record system is installed ...
  • Page 46 Adjustment Procedures ...
  • Page 47 Adjustment Procedures ...
  • Page 48 Adjustment Procedures ...
  • Page 49 Adjustment Procedures ...
  • Page 50 Adjustment Procedures ...

  • Page 51: Comple Ng The Installa On

    Comple ng the Installa on  Install the Rail Covers  Shutdown the system and unplug the unit from AC power.  Install the two key solenoid rail covers using “L” brackets  Cut notches in the cover for the sustain lever  and cables.  A ach the eight “L” brackets to the two rail cover  sec ons using bolts and nuts. A ach the two sec ons  to the keybed. The cover sec ons overlap.  Refer to the QRS PNO3 User Guide for details on Adjustments and Opera on. ...
