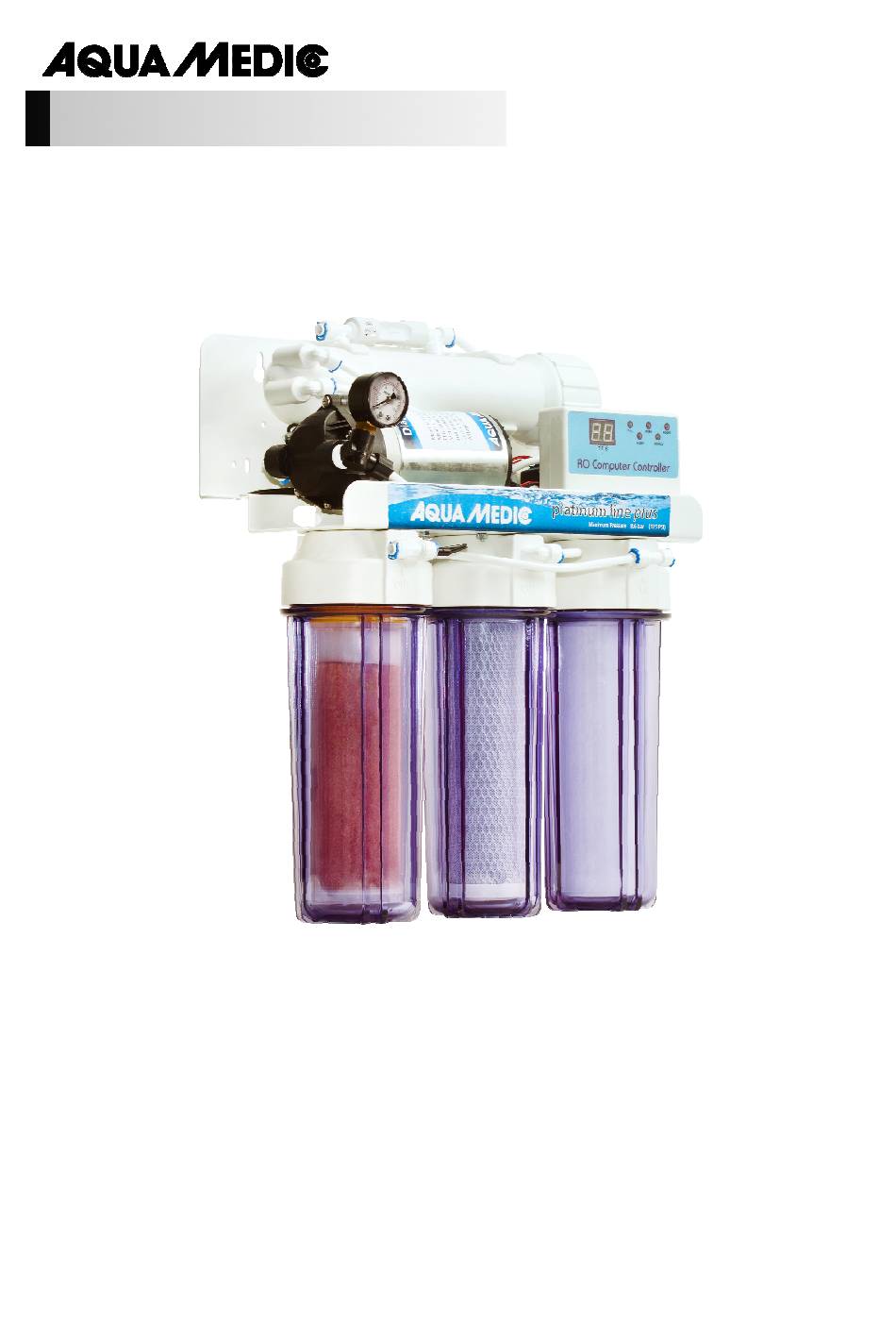

platinum line plus

Bedienungsanleitung D

Umkehrosmoseanlage zur Entsalzung von Leitungswasser, mit einer Tagesleistung von

bis zu 400 Litern pro Tag.

Mit diesem Gerät sind Sie, bei richtiger Anwendung, in der Lage, die anorganischen Inhaltsstoffe

und andere Schadstoffe Ihres Leitungswassers ohne Zudosierung von Chemikalien um bis zu 99%

zu vermindern.

Lesen Sie die Bedienungsanleitung sorgfältig. Dies vermeidet Fehlbedienungen und

Reklamationen!

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

___________________________________________________________________________________________

Need help?

Do you have a question about the platinum line plus and is the answer not in the manual?

Questions and answers

Summary of Contents for Aqua Medic platinum line plus

Page 1 Bedienungsanleitung D Umkehrosmoseanlage zur Entsalzung von Leitungswasser, mit einer Tagesleistung von bis zu 400 Litern pro Tag. Mit diesem Gerät sind Sie, bei richtiger Anwendung, in der Lage, die anorganischen Inhaltsstoffe und andere Schadstoffe Ihres Leitungswassers ohne Zudosierung von Chemikalien um bis zu 99% zu vermindern.
Page 2 1. Ausstattung Die Umkehrosmoseanlage platinum line plus ist mit drei großen 10" Filtergehäusen ausgestattet. Die Filtereinsätze (Aktivkohle, Feinfilter und Entmineralisierungsharz) können leicht gewechselt werden. Durch das eingebaute Manometer lässt sich der anliegende Arbeitsdruck ablesen. Alle Komponenten, Vorfiltergehäuse Membranmodul sind einem...
Page 3 Stromzufuhr (220 - 240 V / 50/60 Hz) eingesteckt werden. Alle Anschlüsse auf Dichtigkeit prüfen. Die Fittings sind mit Teflonband eingedichtet, bei Undichtigkeiten können sie mit etwas Teflonband nachträglich eingedichtet werden. Die Anlage spült sowohl zu Beginn als auch während des Betriebs automatisch. Die Anzeige „Flush“ leuchtet auf. Abb. 3: Steuergerät platinum line plus...
Page 4 7. Vorfiltergehäuse für AK- Filter 8. Entmineralisierungsfilter 9. Druckerhöhungspumpe 10. Steuergerät 11. Netzteil 12. Magnetventil 13. Hochdruckschalter 14. Abwasserausgang 15. Magnetventil 16. Niedrigdruckschalter 17. Manometer 18. Montagewinkel 19. TDS-Sensor Abb. 4: platinum line plus Aktuelle Anleitungen stehen zum Download unter www.aqua-medic.de bereit.
Page 5 Stunden laufen. Das in dieser Zeit produzierte Osmosewasser ist zu verwerfen. 7. Garantie AB Aqua Medic GmbH gewährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instandsetzen (ausgenommen Frachtkosten).
Page 6 Operation manual ENG Reverse osmosis unit for the desalination of tap water with a daily output of up to 400 litres. With this unit, you can remove the inorganic and organic substances, dissolved in your tap water, to a percentage of about 99% without adding any chemicals.

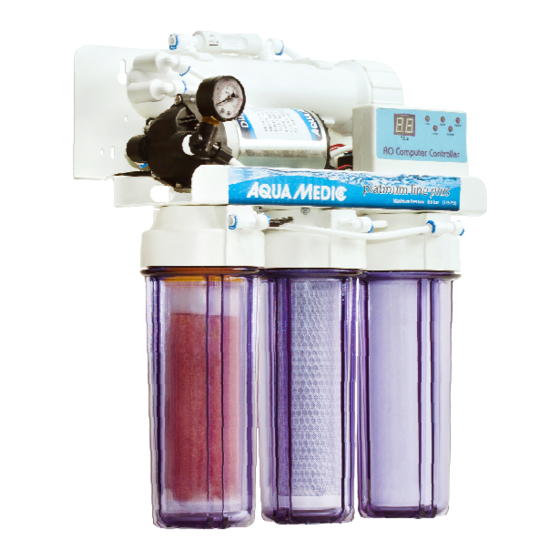

Page 7 1. Delivery The reverse osmosis system platinum line plus is supplied with three large 10" filter housings. The filter cartridges (activated carbon, fine filter and demineralization resin) can easily be replaced. The fitted pressure gauge will display the operation pressure at any time. All components, the prefilter housings and the membrane module are mounted onto a stable powder-coated bracket.
Page 8 The fittings are sealed with Teflon tape. If they are leaking, they can be sealed using some Teflon tape. The system flushes automatically both at the start and during operation. The "Flush" indicator lights up. Fig. 3: Control unit platinum line plus...
Page 9 16. Low-pressure button 17. Pressure gauge 18. Mounting bracket 19. TDS sensor Fig. 4: platinum line plus Available spare parts: Please refer to www.aqua-medic.de. The display shows the remaining salt content of the osmosis water. If the value rises, the resin has...
Page 10 Should any defect in materials or workmanship be found within 24 months of the date of purchase AB Aqua Medic undertakes to repair, or at our option replace, the defective part free of charge – always provided the product has been installed correctly, is used for the purpose that was intended by us, is used in accordance with the operating instructions and is returned to us carriage paid.
Page 11 Mode d’emploi F Osmoseur pour la déminéralisation de l’eau de conduite avec une production journalière de jusqu'à 400 litres. Cet appareil vous permet de retirer en moyenne de l’ordre de 99% les substances inorganiques et autres impuretés présentes dans votre eau de conduite, sans avoir recours à des produits chimiques.
Page 12 L’ Osmoseur platinum line plus est livré avec trois grands boîtiers qui sont des filtres de 10". Les cartouches de filtre (charbon actif, filtre fin et résine de déminéralisation) peuvent facilement être remplacées. Le manometer affichera en permanence la pression de fonctionnement. Tous les composants, les boîtiers de préfiltre et le module de membrane sont montés sur un support stable.
Page 13 Il faut maintenant vérifier l’étanchéité de tous les raccords. Les raccords peuvent être étancheifiés avec de la bande de téflon. Le système se rince automatiquement au démarrage et pendant le service. L'indicateur "Flush" s'allume. Schéma 3: Unité de contrôle platinum line plus...
Page 14 18. Support 19. Capteur TDS Schéma 4: platinum line plus Pièces de rechange disponibles: voir sous www.aqua-medic.de. L'écran indique la teneur en sel restante de l'eau osmosée. Si la valeur augmente, la résine doit être remplacée dans le filtre de déminéralisation. Pour cela, éteignez l'appareil, ouvrez le boîtier de...
Page 15 L'eau produite doit alors être jetée. 6. Garantie AB Aqua Medic GmbH assure une garantie de 24 mois à partir de la date de l’achat sur tous les défauts de matériaux et d’assemblage de l’appareil. Elle ne couvre pas les pièces d’usure. Le ticket de caisse original sert de preuve d’achat.
Page 16 Handleiding NL Omgekeerde osmose unit voor het ontzouten van leidingwater met een dagelijkse opbrengst van 400 liter. Met deze unit kunt u de anorganische en organische bestanddelen zoals deze aanwezig zijn in uw leidingwater verwijderen. Zonder toevoeging van chemicaliën worden deze tot 99 % verwijderd.
Page 17 1. Levering De omgekeerde osmose platinum line plus is voorzien van drie grote 10” filter behuizingen. De filter cartridges (actieve kool, fijn filter en demineralisatie hars) kunnen eenvoudig vervangen worden. De ingebouwde drukmeter toont voortdurend de werkdruk. Alle componenten, de voorfilter behuizingen en de membraanmodule zijn bevestigd op een stevig poeder gecoat bord.
Page 18 Als alle verbindingen goed vast zitten, kan de kraan geopend worden en de stekker ingestoken worden (220 – 240 V / 50/60 Hz). Controleer alle verbindingen op lekkage. De aansluitingen zullen oplichten. Fig. 3: Control unit platinum line plus...
Page 19 16. Lage duk knop 17. Druk klep 18. Bevestiging plaat 19. TDS taster Fig. 4: platinum line plus Beschikbare reserve onderdelen: kijk hiervoor op www.aqua-medic.de. De display toont de resterende hoeveelheid zout in het osmose water. Als de waarde toeneemt, moet de hars in het demineralisatie filter vervangen worden.
Page 20 Als er enige vorm van defecte materialen of functioneren geconstateerd wordt binnen 24 maanden na de aankoopdatum, dan zal AB Aqua Medic acties ondernemen om deze te repareren of indien nodig te vervangen zonder bijkomende kosten- er van uitgaande dat het product correct was geïnstalleerd, is gebruikt waar het voor bedoeld is, is gebruikt volgende voorschriften en retour...
Page 21 Manual de Instrucciones ES Unidad de ósmosis inversa para la desalinización de agua del grifo con una producción diaria de hasta 400 litros. Con esta unidad usted podrá eliminar sustancias inorgánicas y orgánicas disueltas en su agua del grifo hasta un porcentaje de 99% sin adicción de ningún producto químico.
Page 22 1. Entrega Los sistemas de osmosis inversa de la serie platinum line plus se entregan con tres grandes alojamientos para los filtros de 10". Los cartuchos de filtración (carbón activado, filtro fino y resina desmineralizadora) pueden ser fácilmente reemplazados. El indicador de presión equipado mostrará...
Page 23 Cuando todas las conexiones están apretadas, puede abrir el agua del grifo e insertar el enchufe de alimentación (220 - 240 V / 50/60 Hz). Compruebe todas las conexiones en busca de fugas. El accesorio se ilumina. Fig. 3: Unidad de control de platinum line plus...
Page 24 17. Reloj de presión 18. Soporte de montaje 19. TDS sensor Fig. 4: platinum line plus Repuestos disponibles: Por favor diríjase a www.aqua-medic.de. La pantalla muestra el contenido de sal restante en el agua de ósmosis. Si el valor se eleva, la resina tiene que ser reemplazada en el filtro de desmineralización.
Page 25 7. Garantía Ante defectos en el material o mano de obra AB Aqua Medic garantiza durante 24 meses a partir de la fecha de la compra, repara ó sustituye las partes defectuosas de forma gratuita - siempre que dicho producto se haya instalado correctamente, se está usando para el propósito para el que ha sido diseñado, se usa conforme al manual de instrucciones y nos sea devuelto a portes pagados.
Page 26 Руководство по эксплуатации RUS Система обратного осмоса для опреснения водопроводной воды с пропускной способностью до 400 литров в день. Правильно применяя данную систему осмоса, Вы можете без добавления химикатов уменьшить содержание неорганических и других вредных веществ в водопроводной воде...
Page 27 1. Комплект поставки Система обратного осмоса platinum line plus оснащена тремя большими 10'' фильтровальными модулями. Наполнители фильтров (активированный уголь, фильтр тонкой очистки и полимер для обессоливания воды) могут легко заменяться. Встроенный манометр позволяет видеть текущее рабочее давление. Все компоненты, модули фильтров предварительной...
Page 28 Фитинги уплотняются тефлоновой лентой. Если протекает вода, то Вы можете позже устранить течь с помощью небольшого количества тефлоновой ленты. Система промывается автоматически как перед началом эксплуатации, так и во время работы. В этом случае загорается индикатор „Flush“. Рис. 3: Компьютер - контроллер platinum line plus...
Page 29 11. Источник питания 12. Магнитный клапан 13. Реле высокого давления 14. Сливной клапан 15. Магнитный вентиль 16. Реле низкого давления 17. Манометр 18. Монтажный уголок 19. TDS датчик Рис. 4: platinum line plus Актуальные инструкции по эксплуатации можно скачать по ссылке www.aqua-medic.de.
Page 30 стандартные мембраны размером дюймов и производительностью литров в день. Мы настоятельно рекомендуем Вам использовать мембраны из полиамида/полисульфона, а для полной уверенности приобретайте оригинальные мембраны от Aqua Medic. Слишком низкое качество фильтрации: проверьте герметичность установки уплотнительных колец мембраны или наличие трещины...
Page 31 7. Гарантия AB Aqua Medic GmbH предоставляет 24-месячную гарантию со дня приобретения на все дефекты по материалам прибора и дефекты при обработке. Подтверждением гарантии служит оригинал чека на покупку. В этот промежуток времени мы бесплатно отремонтируем продукт, монтируя новые или отреставрированные детали (исключая...
