Unterschrankfiltersystem Malawi Station
Bedienungsanleitung D
Außenfiltersystem für Süß- und Meerwasseraquarien bis 1.500 l.
Mit dem Kauf dieses Filtersystems haben Sie sich für ein Qualitätsprodukt entschieden. Es ist
speziell für den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden.
Mit diesem System sind Sie bei richtiger Anwendung in der Lage, die organischen Inhaltsstoffe und
andere Schadstoffe Ihres Aquarienwassers wirksam auf ungefährliche Konzentrationen zu
vermindern.
Das Filtersystem Malawi Station besticht durch seine kompakte Bauweise und die übersichtliche
Anordnung.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________________________
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Eco Runner 3700 and is the answer not in the manual?

Questions and answers

Related Manuals for Aqua Medic Eco Runner 3700

Summary of Contents for Aqua Medic Eco Runner 3700

  • Page 1 Mit diesem System sind Sie bei richtiger Anwendung in der Lage, die organischen Inhaltsstoffe und andere Schadstoffe Ihres Aquarienwassers wirksam auf ungefährliche Konzentrationen zu vermindern. Das Filtersystem Malawi Station besticht durch seine kompakte Bauweise und die übersichtliche Anordnung. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany ___________________________________________________________________________________________...

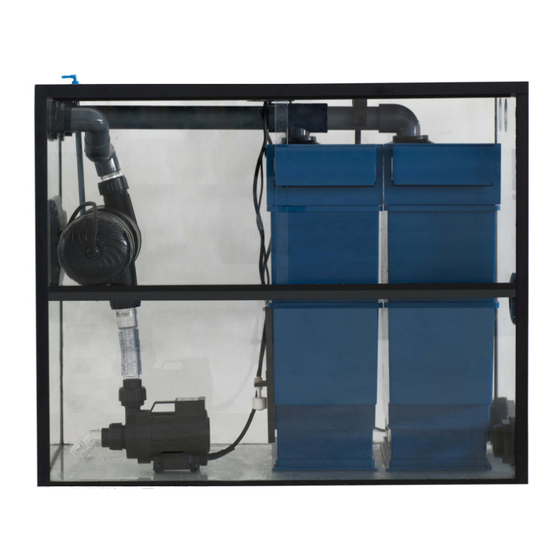

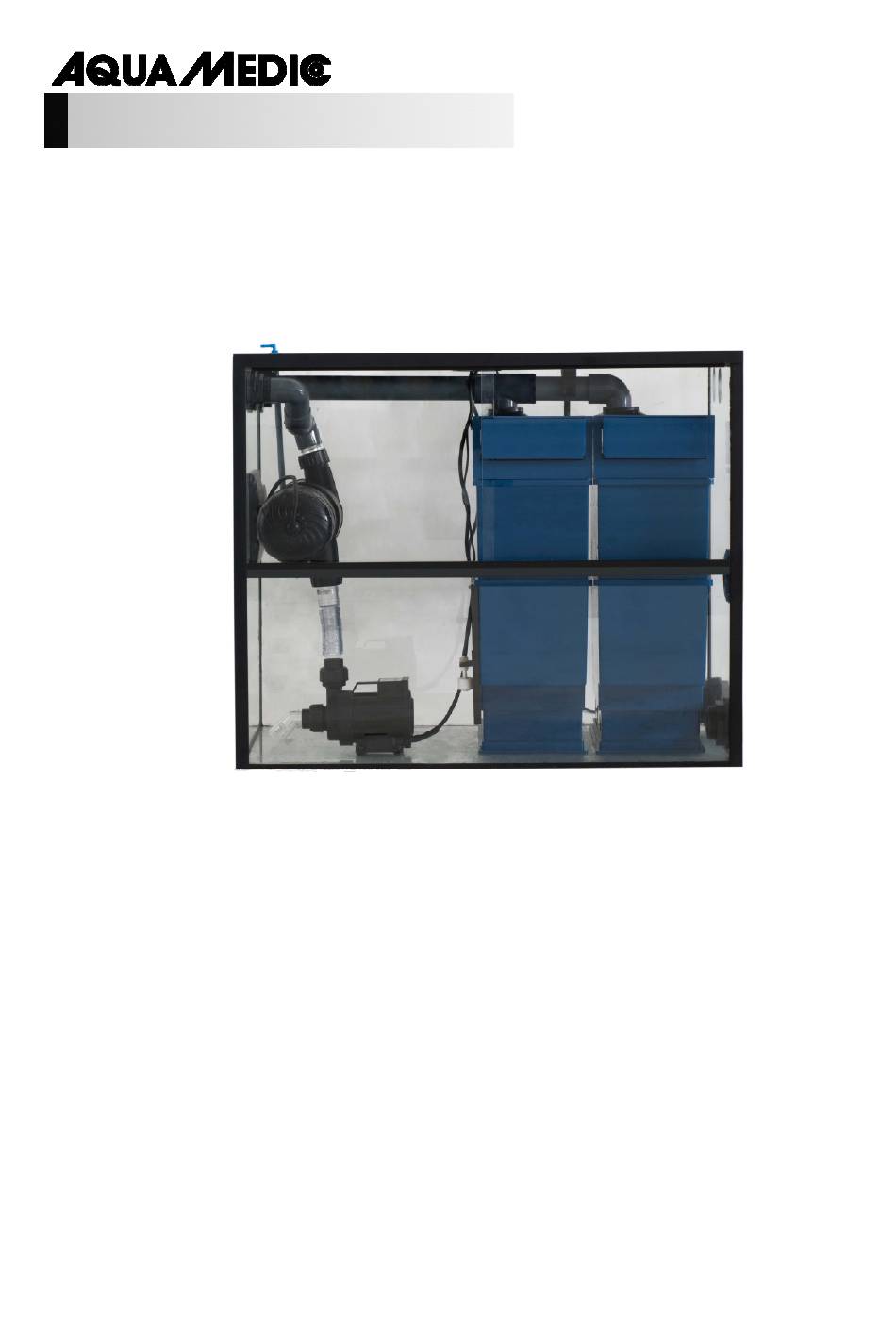

  • Page 2 Nachfüllautomatik Niveaumat ausgestattet, so dass diese problemlos nachgerüstet werden können. Abb. 1: Malawi Station 1) Zulaufverrohrung D 40 2) Rieselfilter 3) Helix Max 18 (nicht im Lieferumfang) 4) Förderpumpe Eco Runner 3700 5) Halter für Schwimmer Niveaumat (Niveaumat nicht im Lieferumfang) 6) Rücklauf 7) Vorfilterschublade...
