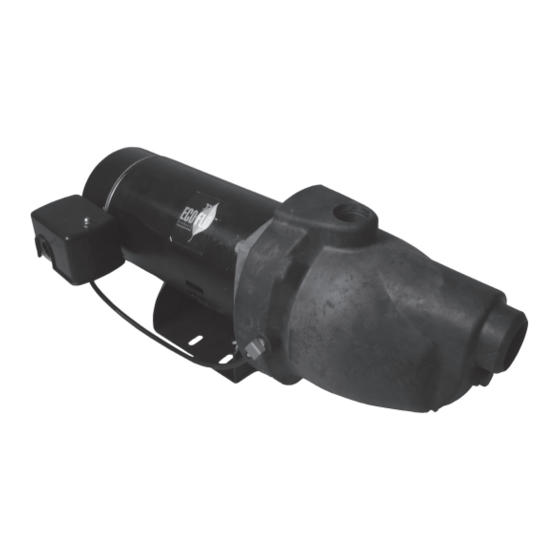

Owner's Manual
Plastic Shallow
Jet Pumps
TABLE OF CONTENTS
General Safety . . . . . . . . . . . . . . . . . . . . 2
Installation . . . . . . . . . . . . . . . . . . . . . 3-5
Electrical . . . . . . . . . . . . . . . . . . . . . . . . .6
Operation . . . . . . . . . . . . . . . . . . . . . . . . 7
Troubleshooting . . . . . . . . . . . . . . . . . . . 8
Repair Parts . . . . . . . . . . . . . . . . . . . . . . 9
Jet/Tank Assembly . . . . . . . . . . . . . . . . 10
Warranty . . . . . . . . . . . . . . . . . . . . . . . . 11
Advertisement
Chapters
Table of Contents
Related Manuals for Eco-Flo SHALLOW WELL
Summary of Contents for Eco-Flo SHALLOW WELL
- Page 1 Owner’s Manual Plastic Shallow Jet Pumps TABLE OF CONTENTS General Safety ....2 Installation ..... 3-5 Electrical .
-
Page 2: General Safety
NOTICE indicates practices not related to personal injury. Keep safety labels in good condition. Replace missing or damaged safety labels. For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561... - Page 3 If the suction pipe can suck air, the pump cannot pull water from well. 6. See instructions on page 8 for connecting discharge pipe to tank. Well Casing Foot Valve Stainer For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561...
- Page 4 6. If one well point does not supply enough water, consider connecting two or three well points to one suction pipe. 7. See instructions on page 8 for connecting discharge Drive Coupling pipe to tank. Drive Point For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561...
- Page 5 6. Joints must be air-and water-tight. If the suction pipe can suck air, the pump cannot pull water from the water source. 7. See instructions on page 8 for connecting discharge pipe to tank. For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561...
-
Page 6: Electrical
11/6.6 20/15 10/14 (5.5/2) 12/14 (8.4/2) 8/14 (8.4/2) 6/12 (14/3) 4/10 (21/5.5) 4/10 (21/5.5) 115/230 11.8/6.7 25/15 10/14 (5.5/2) 6/14 (14/2) 8/14 (8.4/2) 6/12 (14/3) 4/10 (21/5.5) 4/10 (21/5.5) For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561... -
Page 7: Operation
5. Open several faucets in the residence to permit water flow and to release trapped air. After 2 or 3 minutes, the gauge should show pressure. If not, stop the pump, For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561... -
Page 8: Troubleshooting
Unscrew and strainer. priming plug and see if Water level is too low for shallow well setup to A deep well jet will be needed if your well is more than 25’ (7.6M0 depth to water is in priming hole deliver water water. -
Page 9: Repair Parts
Pressure Tube EFSWJ5P12 Adaptor EFSWJ5P13 Pressure Switch EFSWJ5P14 EFSWJ5P15 Screw EFSWJ5P16 Washer EFSWJ5P17 Motor for 1/2 HP EFSWJ7P17 Motor for 3/4 HP EFSWJ1P17 Motor for 1 HP EFSWJ5P18 Plate For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561... -
Page 10: Jet/Tank Assembly
Ensure the input end of the pump is on the same end of the tank input end. Snug the nuts on the bolts while you install other pieces of the kit. Use Teflon tape or other plumbing sealant to ensure all connections are sealed. For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561... -
Page 11: Warranty
You. This warranty gives You specific legal rights and You may also have other rights which vary from state to state. 1899 Cottage Street, Ashland, Ohio 44805 Telephone: 1-877-326-3561 Fax: 1-877-326-1994 www.ecofloproducts.com For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561... -
Page 12: Table Of Contents
Assemblée de réservoir /Jet..21 Garantie ......22 For parts or assistance, call ECO-FLO Customer Service at 1-877 326-3561... -
Page 13: Sécurité Générale
NOTICE indique que les pratiques ne sont pas liées à des blessures corporelles. Gardez les etiquettes de sécurité dans la bonne condition. Remplacez les étiquettes de sécurité manquantes ou endommagées. Pour les parts ou l’aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561... -
Page 14: Installation
6. Voyez les instructions sur la page 8 pour connecter le tuyau de décharge vers le réservoir. Boîtier du puits Clapet de pied passoire Pour les parts ou l’aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561... - Page 15 à un tuyau de succion. accouplement d’entraînement 7. Voyez les instructions sur la page 8 pour connecter le tuyau de décharge vers le réservoir. Point d’entraînement Pour les parts ou l’aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561...
- Page 16 7. Voyez les instructions sur la page 8 pour connecter le tuyau de décharge vers le réservoir. Pour les parts ou l’aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561...
-
Page 17: Electrique
10/14 (5.5/2) 12/14 (8.4/2) 8/14 (8.4/2) 6/12 (14/3) 4/10 (21/5.5) 4/10 (21/5.5) 115/230 11.8/6.7 25/15 10/14 (5.5/2) 6/14 (14/2) 8/14 (8.4/2) 6/12 (14/3) 4/10 (21/5.5) 4/10 (21/5.5) Pour les parts ou l’aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561... -
Page 18: Opération
4. Démarrez la pompe et regardez le jaugeur de pression. La pression devrait construire rapidement à 50 PSI comme les saleté et de l’échelle délogé lors de l’installation. nombres premiers de la pompe. Pour les parts ou l’aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561... -
Page 19: Dépannage
La pompe est gazeuse Valve inférieure de pied si c’est possible, sinon restreindez le refoulement de la Intermittente sur-pompage du puits (L’eau tirée en bas clapet de pied.) pompe. Pour les parts ou l’aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561... -
Page 20: Parts De Réparation
Tuyau de pression EFSWJ5P12 Adaptateur EFSWJ5P13 Interrupteur de pression EFSWJ5P14 Écrou EFSWJ5P15 EFSWJ5P16 Rondelle EFSWJ5P17 1/2 HP Moteur EFSWJ7P17 3/4 HP Moteur EFSWJ1P17 1 HP Moteur EFSWJ5P18 Plaque Pour les parts ou l’aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561... -
Page 21: Assemblée De Réservoir /Jet
3. Serrez les écrous sur les boulons lors de l’installation d’autres pièces de la trousse. 4. Utilisez le ruban de téflon ou l’autre mastic de plomberie pour s’assurer que toutes les connexions sont scellées. Pour les parts ou l’aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561... -
Page 22: Garantie
GARANTIE Conservez la facture d’achat d’origine pour la garantie d’admissibilité La Garantie Limitée Le fabricant garantit à l’acheteur original ( «Acheteur» ou «Vous» ) que ses produits sont exempts de défauts de matéri- aux et de fabrication pour une période de douze (12) mois à compter de la date de l’achat par le consommateur. Si, dans les douze (12) mois à... - Page 23 Manual del usuario Bombas Jet poco profundos de plástico Tabla de Contenido Seguridad General....24 Instalación ....25-27 Eléctrico .
-
Page 24: Seguridad General
Mantenga las etiquetas de de refuerzo. seguridad en buenas condiciones. Reemplazar las etiquetas de seguridad faltantes o dañados Para piezas o asistencia, llame a ECO-FLO Servicio al Cliente al 1-877 326-3561... -
Page 25: Instalación
6. Vea las instrucciones en la página 8 para la conexión de la tubería de descarga al tanque. Caracasa de pozo válvula de Pie Mancha Para piezas o asistencia, llame a ECO-FLO Servicio al Cliente al 1-877 326-3561... - Page 26 7. Vea las instrucciones en la página 8 para la conexión de la tubería de descarga al tanque. Para piezas o asistencia, llame a ECO-FLO Servicio al Cliente al 1-877 326-3561...
- Page 27 Si la tubería de aspiración aspira aire, la bomba no podrá sacar agua de la fuente de agua. 7. Vea las instrucciones en la página 8 para la conexión de la tubería de descarga al tanque. Para piezas o asistencia, llame a ECO-FLO Servicio al Cliente al 1-877 326-3561...
-
Page 28: Eléctrico
10/14 (5.5/2) 12/14 (8.4/2) 8/14 (8.4/2) 6/12 (14/3) 4/10 (21/5.5) 4/10 (21/5.5) 115/230 11.8/6.7 25/15 10/14 (5.5/2) 6/14 (14/2) 8/14 (8.4/2) 6/12 (14/3) 4/10 (21/5.5) 4/10 (21/5.5) Para piezas o asistencia, llame a ECO-FLO Servicio al Cliente al 1-877 326-3561... -
Page 29: Operación
Esto también le ayudará a limpiar el sistema de polvo y debe subir rápidamente a 50 PSI como los primos de la basura durante la instalación. bomba. Para piezas o asistencia, llame a ECO-FLO Servicio al Cliente al 1-877 326-3561... -
Page 30: Solución De Problemas
Intermitente exceso de bombeo de pozo. (Agua Válvula inferior del pie, si es posible, de lo contrario restringir descarga de la dispuesto debajo de la válvula de pie.) bomba. Para piezas o asistencia, llame a ECO-FLO Servicio al Cliente al 1-877 326-3561... -
Page 31: Piezas De Repuesto
EFSWJ5P13 Interruptor de presión EFSWJ5P14 Tuerca EFSWJ5P15 Tornillo EFSWJ5P16 Arandela EFSWJ5P17 Motor por 1/2 HP EFSWJ7P17 Motor por 3/4 HP EFSWJ1P17 Motor por 1 HP EFSWJ5P18 Placa Para piezas o asistencia, llame a ECO-FLO Servicio al Cliente al 1-877 326-3561... -
Page 32: Asamblea Chorro/Tanque
3. Apriete las tuercas de los pernos mientras instala otras piezas del equipo. 4. Utilice cinta de teflón u otro sellador de plomería para asegurar todas las conexiones están sellados. Para piezas o asistencia, llame a ECO-FLO Servicio al Cliente al 1-877 326-3561... -
Page 33: Garantía
Esta garantía le otorga derechos legales específicos y usted también puede tener otros derechos que varían de estado a estado. 1899 Cottage Street, Ashland, Ohio 44805 Teléfono: 1-877-326-3561 Fax: 1-877-326-1994 www.ecofloproducts.com Copyright © 2014, ECO-FLO PRODUCTS, INC. EF-PJETOM-117-1114...
