0.
®

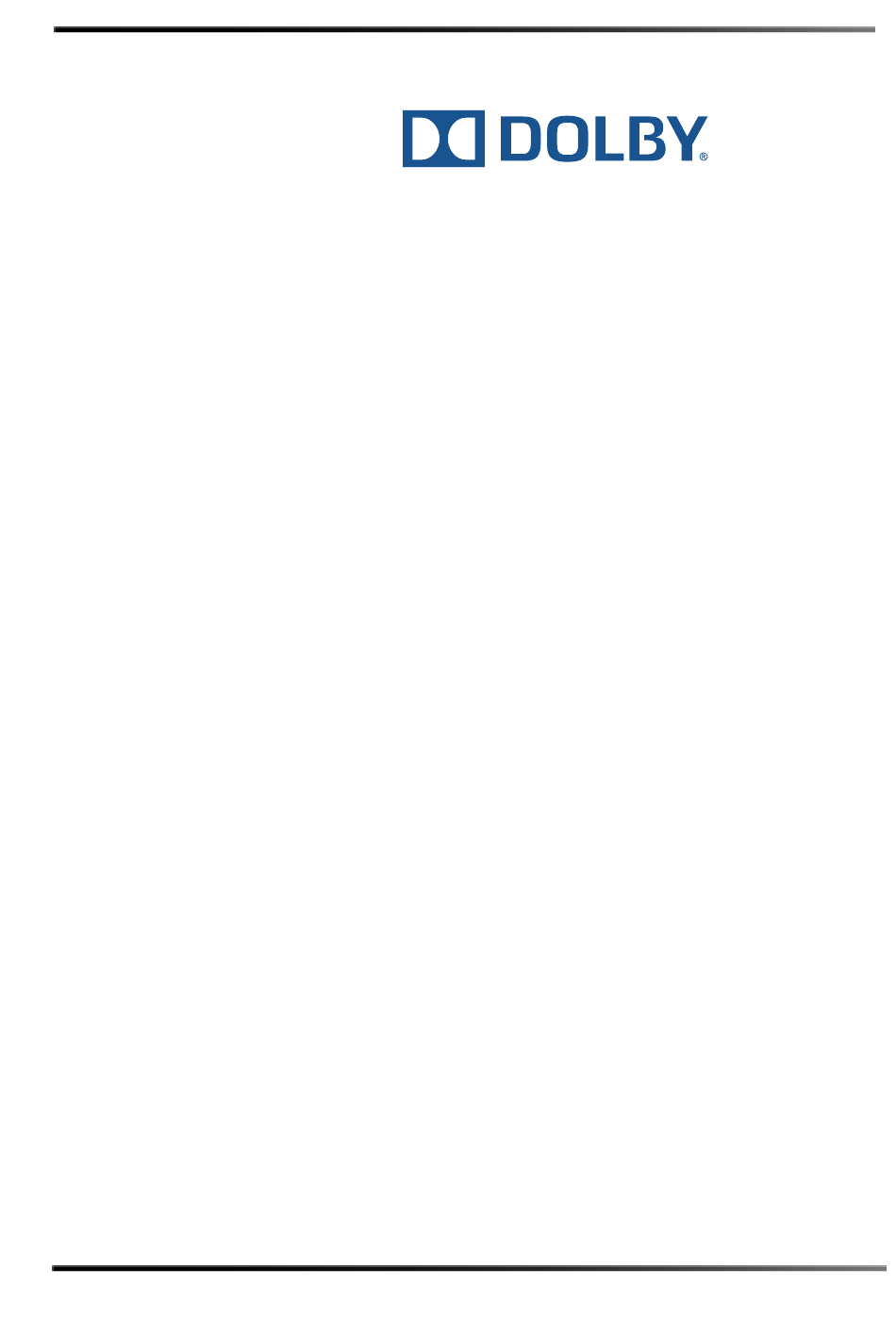

Dolby DP600 Program
Optimizer Manual
Issue 2
Part Number 91963

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DP600 and is the answer not in the manual?

Questions and answers

Related Manuals for Dolby Laboratories DP600

Summary of Contents for Dolby Laboratories DP600

  • Page 1 ® Dolby DP600 Program Optimizer Manual Issue 2 Part Number 91963...
  • Page 2 Fax 415‐863‐1373 www.dolby.com European Headquarters Dolby Laboratories, Inc. Wootton Bassett Wiltshire SN4 8QJ England Telephone 44‐1793‐842100 Fax 44‐1793‐842101 DISCLAIMER OF WARRANTIES: EQUIPMENT MANUFACTURED BY DOLBY LABORATORIES IS WARRANTED AGAINST DEFECTS IN  MATERIALS AND WORKMANSHIP FOR A PERIOD OF ONE YEAR FROM THE DATE OF PURCHASE.  THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES AND NO WARRANTY OF  MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, OR OF NONINFRINGEMENT OF  THIRD‐PARTY RIGHTS (INCLUDING, BUT NOT LIMITED TO, COPYRIGHT AND PATENT RIGHTS). LIMITATION OF LIABILITY:  IT IS UNDERSTOOD AND AGREED THAT DOLBY LABORATORIES’ LIABILITY, WHETHER IN  CONTRACT, IN TORT, UNDER ANY WARRANTY, IN NEGLIGENCE, OR OTHERWISE, SHALL NOT  EXCEED THE COST OF REPAIR OR REPLACEMENT OF THE DEFECTIVE COMPONENTS OR ACCUSED  INFRINGING DEVICES, AND UNDER NO CIRCUMSTANCES SHALL DOLBY LABORATORIES BE  LIABLE FOR INCIDENTAL, SPECIAL, DIRECT, INDIRECT, OR CONSEQUENTIAL DAMAGES  (INCLUDING, BUT NOT LIMITED TO, DAMAGE TO SOFTWARE OR RECORDED AUDIO OR VISUAL  MATERIAL), COST OF DEFENSE, OR LOSS OF USE, REVENUE, OR PROFIT, EVEN IF DOLBY  LABORATORIES OR ITS AGENTS HAVE BEEN ADVISED, ORALLY OR IN WRITING, OF THE  POSSIBILITY OF SUCH DAMAGES.                         Dolby, Pro Logic, and the double‐D symbol are registered trademarks of Dolby Laboratories.    Part Number 91963 Dialogue Intelligence is a trademark of Dolby Laboratories.                                                                                                   S08/18709/19636  All other trademarks remain the property of their respective owners.                                                                                   Issue 2   © 2008 Dolby Laboratories, All rights reserved.    Dolby® DP600 Program Optimizer Manual...
  • Page 3 Important Safety Instructions 1. CAUTION: Troubleshooting must be performed by a trained technician. To reduce the  risk of electric shock, do not attempt to service this equipment unless you are  qualified to do so. 2. Do not defeat the safety purpose of the polarized or grounding‐type plug. A polarized  plug has two blades with one wider than the other. A grounding‐type plug has two  blades and a third grounding prong. The wide blade or the third prong is provided  for your safety. If the provided plug does not fit into your outlet, consult an electrician  for replacement of the obsolete outlet. 3. This apparatus must be earthed (grounded) by connecting to a correctly wired and  earthed power outlet. 4. Ensure that your mains supply is in the correct range for the input power requirement  of the unit. 5. In order to reduce the risk of electrical shock, the power cord must be disconnected  when the power supply assembly is removed. 6. This equipment is designed to mount in a suitably ventilated 19” rack; ensure that any  ventilation slots in the unit are not blocked or covered. 7. CAUTION: This equipment contains a lithium battery. Danger of explosion if the  battery is incorrectly replaced. Replace only with the same or equivalent type. Do not  disassemble, crush, puncture, short external contacts, or dispose of in fire or water.  Dispose of the used battery in accordance with local law. 8. The mains power disconnect device for this unit is the plug‐in mains cord rather than  a power switch. The mains cord must remain readily accessible for disconnecting  mains power. Dolby ® DP600 Program Optimizer Manual...
  • Page 4 Regulatory Notices 9. To avoid exposure to dangerous voltages and to avoid damage to the unit, do not  connect the rear panel Ethernet port to telephone circuits. 10. As the colours of the cores in the mains lead may not correspond with the coloured  markings identifying the terminals in your plug, proceed as follows: • The green and yellow core must be connected to the terminal in the plug  identified by the letter E, or by the earth symbol  , or coloured green, or green  and yellow. • The blue core must be connected to the terminal marked with the letter N or  coloured black. • The brown core must be connected to the terminal marked with the letter L or  coloured red. 11. This apparatus must be earthed. WEEE PRODUCT END‐OF‐LIFE INFORMATION This product was designed and built by Dolby Laboratories to provide many years of service, and is backed  by our commitment to provide high‐quality support. When it eventually reaches the end of its serviceable  life, it should be disposed of in accordance with local or national legislation. www.dolby.com/environment. For current information please visit our website at:      Dolby ® DP600 Program Optimizer Manual...
  • Page 5 Gebruik alleen zekeringen van de aangegeven typen en waarden. Aansluiting van de unit alleen aan een geaarde wandcontactdoos. De netkabel die met de unit wordt geleverd, moet als volgt worden aangesloten: Fase—Bruin Nul—Blauw Aarde—Groen/Geel Dolby ® DP600 Program Optimizer Manual...

  • Page 7: Table Of Contents

    2.2 Starting the System for the First Time ................10 2.2.1 DP600 Home Screen .....................20 2.2.2 Using the System Screen ..................21 2.3 Using the DP600 Remote Client Software................27 2.3.1 Understanding Work Orders ..................27 2.3.2 Running the DP600 Client ..................29 2.3.3 DP600 Client Home Screen...................30 2.4 Creating a Work Order .....................31...
  • Page 8 Table of Contents Appendix B DP600 Program Optimizer Detailed Profile Descriptions B.1 Understanding DP600 Profiles ..................67 B.2 Profile Descriptions......................69 Index..........................91 ® viii Dolby DP600 Program Optimizer Manual...
  • Page 9 Figure 2-29 Power Screen ........................26 Figure 2-30 Reboot DP600 Confirmation Prompt ................... 26 Figure 2-31 DP600 Program Optimizer Splash Screen ................29 Figure 2-32 DP600 Client Home Screen ....................30 Figure 2-33 Displaying the Work Order Screen ..................31 Figure 2-34 Adding a Work Order......................
  • Page 10 Figure 3-9 DP600 Front-Panel Power Supply Indicator................ 51 Figure 3-10 DP600 Failed Power Supply (Top Unit in Figure)..............51 Figure 3-11 Loosen Thumbscrew on Failed Power Supply ..............52 Figure 3-12 Press on Tab and Pull Handle to Remove Failed Power Supply ........52 Figure 3-13 Remove Failed Power Supply .....................

  • Page 11: Chapter 1 Introduction

    The Dolby DP600 Program Optimizer is a direct result of Dolby Laboratories’ continued  leadership in the development of innovative broadcast technologies. This innovative tool  is designed specifically for cable, satellite, IPTV, and terrestrial TV broadcasters that  employ a file‐based infrastructure and work flow. The DP600 includes the world’s first  intelligent audio analysis and automated loudness normalization engine for many of the  most common broadcast media file and audio formats in use today. In addition, it offers  Dolby E, Dolby Digital, and Dolby Digital Plus encoding, decoding, and transcoding, all in  an open architecture. Using the DP600, broadcasters can provide their viewers with a consistent audio  experience and reduce loudness complaints across all of their programs, channels, and  networks. Expanding upon the unique Dialogue Intelligence™ technology developed for  the Dolby LM100 Broadcast Loudness Meter, the DP600 normalizes the loudness of audio  programs with no impact on their original dynamic range. The DP600 automates previously lengthy quality‐control processes, and performs them in  faster than real time. It automatically analyzes audio bitstreams coded in Dolby E, Dolby  Digital, and Dolby Digital Plus, for any channel configuration and loudness level. It  intelligently and automatically sets, validates, and corrects the dialogue normalization  (dialnorm) audio metadata parameter without the need for decoding and reencoding— ensuring a properly encoded bitstream. The DP600 also provides intelligent and automatic  speech‐based loudness normalization for both PCM audio and MPEG‐1 LII audio. For compressed audio formats that include metadata (for example, Dolby E, Dolby Digital,  and Dolby Digital Plus), the Dolby DP600 can automatically set or correct the dialnorm  parameter (see Figure 1‐1). For audio formats that do not include metadata, the Dolby  DP600 can automatically set or correct the dialnorm parameter by referencing a  user‐defined target level (see Figure 1‐2).  The Model DP600‐C adds faster‐than‐real‐time file‐based encoding and decoding of Dolby  Digital and Dolby Digital Plus, and the first file‐based implementation of Dolby E. In  addition, this model enables multichannel audio transcoding of Dolby E to Dolby Digital  or Dolby Digital Plus formats. It also provides a unique high‐quality, single‐step Dolby  Digital to Dolby Digital Plus transcoder that preserves the metadata and minimizes  tandem coding losses. This allows the audio from existing media archives to be converted  to next‐generation broadcast formats. Dolby DP600 Program Optimizer Manual ®...

  • Page 12: Figure 1-1 Coded Audio With Metadata Analysis And Correction

    Introduction Figure 1‐1   Dolby DP600 Program Optimizer Uncorrected File Analyzed and Corrected File Broadcast Media File with Broadcast Media File with Analyze Audio Dolby E, Dolby Digital, or Dolby E, Dolby Digital, or Dolby Digital Plus Dolby Digital Plus Analyze Dolby Metadata...

  • Page 13: Work Flow Integration

    Work Flow Flexibility and Ease of Use The Dolby DP600 platform suits several types of applications, including archiving,  automated quality control, content conversion, and media asset management, and it offers  considerable potential for integration with third‐party systems through an open  application programming interface (API). You can control the DP600 and its processing engines in three ways to suit specific user  requirements.  • Manual control: Users can set up and initiate work orders on an individual or batch  basis from a simple‐to‐use interface.  • Third‐party control via Web services: To enable system integration at any level, the  DP600’s processing engines are also available as a set of Web services. This allows  manufacturers to integrate these engines directly into their work flow to create a  seamless user experience without impacting day‐to‐day operations.  • Automatic hot folder ingest process: Users can create hot folders and predefine a  work order profile for each one. The profile governs the DP600’s behavior with  specific broadcast media types. All media files moved to a hot folder are  automatically processed based on the folder’s profile and delivered to a user‐defined  folder upon completion. Hot folders are easy to set up and use and can greatly speed  integration time within some facilities. Dolby DP600 Program Optimizer Manual ®...

  • Page 14: Applications

    • Pay‐per‐view (PPV) file analysis and loudness correction  • Pay‐per‐view file audio transcoding  Terrestrial Broadcast Applications • Automated broadcast media file quality control and loudness correction  • Automated broadcast media file transcoding Supported Media Formats and Audio Types The DP600 supports many media formats and audio types, including media file formats  and linear and coded audio types. Media File Formats GXF (SMPTE 360M), MPEG‐2 program stream, MPEG‐2 transport stream Linear Audio Types , BWF  and multichannel .  files with or without a Dolby audio metadata chunk at 16‐, 20‐, and 24‐bit PCM (within any of the listed media file formats above) Coded Audio Types Dolby E, Dolby Digital (AC‐3), Dolby Digital Plus (E‐AC‐3), MPEG‐1 LII Dolby DP600 Program Optimizer Manual ®...

  • Page 15: Dp600 Front Panel

    Touch Screen User Interface The LCD touch screen provides user controls for rescheduling, cancelling, and pausing  work orders and reports and checking the system status. You simply touch the icon that  represents the desired function, and the DP600 responds accordingly. To add and configure  work orders and export reports, you need to use the DP600 Client. For a complete  description of all work order functions, see Understanding Work Orders on page 27.  1.5.2 CD/DVD Drive The CD/DVD drive is located behind the touch screen door. With this drive, you can  perform DP600 software upgrades. Figure 1‐4   System Reset and Display buttons CD/DVD drive Figure 1-4 DP600 CD/DVD Drive (Behind Touch Screen Door) Note: You cannot play commercial CDs or DVDs in the DP600 CD/DVD drive. Dolby DP600 Program Optimizer Manual ®...

  • Page 16: System Reset And Display Controls

    Power Supply Indicators Three power supply LEDs on the front panel indicate whether the power is on, if one of the  redundant power supplies has failed, and the temperature of the unit.  Power: This green LED lights when the DP600 has power.  Power supply failure: This red LED is off during normal operation. It lights or  flashes red if either of the redundant power supplies fails. Temperature: This tricolor LED glows green when the temperature of the unit is   cool, yellow if the temperature is warm, and red if the temperature is hot. If this  LED is yellow or red, the operating environment may be warmer than expected  and in need of modification. In such a case, call your Dolby authorized technical  representative immediately. 1.5.5 Internal Drive Indicators The DP600 has five physical internal hard drives. Drives 1 and 2 are arranged in a  RAID 1 configuration to provide protection for the operating system as well as  local storage. The remaining three hard drives are configured as separate drives to  provide local storage. This configuration of one RAID pair and three separate  drives represents four logical drives.  There are four bicolor LEDs on the front panel, labeled 1, 2, 3, and 4. These LEDs  indicate the status of the DP600’s four logical internal hard drives. The drive LEDs  function as follows: Off (non‐illuminated): Indicates a functional drive with no current disk access  activity. Green: Indicates normal drive activity. Red: Indicates a drive failure. LED  shows the status of the two‐drive RAID 1 configuration. The operating  system is installed on these mirrored drives to prevent a physical drive failure,  resulting in an inoperable system. If either of the mirrored drives fails, the other  RAID drive enables the system to operate normally until the failed drive is  replaced. Dolby DP600 Program Optimizer Manual ®...

  • Page 17: Usb 2.0 Port

    Software on page 55. When you reinstall the software, the system automatically  synchronizes the two RAID drives, recreating the original mirrored RAID array (manual  rebuild not required). For instructions on replacing a drive, see Replacing a Drive on page 44. Table 1-1 Local Storage LED Conditions Front-Panel LED Condition Failed Physical Drive Solid red Blinks in red in  two‐second intervals Blinks in red in  Rebuilding RAID half‐second intervals Solid red Solid red Solid red 1.5.6 USB 2.0 Port The front panel USB 2.0 port is provided for license loading from a USB flash drive or  to connect the provided USB keyboard. Dolby DP600 Program Optimizer Manual ®...

  • Page 18: Dp600 Rear Panel

    3.0–1.25A 50/60Hz Power Supply Power Supply Alarm Reset Alarm Reset Dolby and the double-D symbol are registered trademarks of Dolby Laboratories. Dolby and the double-D symbol are registered trademarks of Dolby Laboratories. Power supplies PS/2 ports Active Ethernet port (upper port) USB 2.0 ports...

  • Page 19: Chapter 2 Using The Dp600

    Power Supply Power Supply Alarm Reset Alarm Reset Dolby and the double-D symbol are registered trademarks of Dolby Laboratories. Dolby and the double-D symbol are registered trademarks of Dolby Laboratories. Connect power Connect upper Ethernet port to network Rear-panel USB ports...

  • Page 20: Starting The System For The First Time

    Figure 2‐3. Figure 2‐3   Figure 2-3 DP600 Welcome! Screen To configure the system: Be sure you are ready to proceed by checking the   screen, then press the  Welcome! right arrow at the bottom of the screen. The   screen appears, as shown in the example in Figure 2‐4. Before you set up  Network the system, the IP address appears only if you enter a static IP address (DHCP  unchecked). If you’re using DHCP, the IP address does not appear until you complete  the system setup. Note: In this screen, and in all the following DP600 setup screens, you enter  information to configure your system. If you press the   button at  cancel the bottom left corner of any of the following setup screens, the system  cancels all of your entries (in all the setup screens, in addition to the  currently displayed setup screen). A cancel confirm prompt appears.  If you confirm, the unit cancels your entries and automatically reboots,  and then the   screen reappears. At this point, you can reenter  Welcome! your settings. Dolby DP600 Program Optimizer Manual ®...

  • Page 21: Figure 2-4 Network Screen

    In the   box, press the   field, then use the keyboard to  General Configuration Hostname enter a host name. Currently, you must use the keyboard to make entries in the   field.  Hostname Enter a unique name with no spaces or other nonconventional network naming  characters (for example, dp600‐unit‐1). In the   box, press on the  field. General Configuration Gateway  number pad appears, as shown in Figure 2‐5. Enter Gateway Address Figure 2‐5   Figure 2-5 Enter Gateway Address Number Pad Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 22: Figure 2-6 Date & Time Screen

    The  screen appears, as shown in Figure 2‐6. Date & Time Figure 2‐6   Figure 2-6 Date & Time Screen Press the  field. Server Date & Time The   screen appears, as shown in Figure 2‐7. Set Server Date/Time Figure 2‐7  Set  Figure 2-7 Set Server Date/Time Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 23: Figure 2-8 Select Region Screen

    Time Zone The   screen appears, as shown in Figure 2‐8. Select Region Figure 2‐8  S Figure 2-8 Select Region Screen 12. Press on your region, then press the right arrow. The       screen appears for your region, as shown in Figure 2‐9. Select City Zone You need to select your closest city to ensure that submitted work orders run at the  scheduled time. Figure 2‐9  L Figure 2-9 Select City or Zone Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 24: Figure 2-10 License Agreement Screen

    End User License Agreement Figure 2‐10   Figure 2-10 License Agreement Screen 14. Read the license agreement and be sure you understand it, then press the  I understand box, then press the right arrow. and accept these terms The   screen appears. This screen displays the unit’s   and user  License Serial Number personal identification number ( ). Note these two numbers—you’ll need them to  license your unit for operation. You’ll also need access to a computer with an Internet  connection and an available USB port.  Figure 2‐11   Figure 2-11 License Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 25: Figure 2-12 Select Product Licensing On Dolbysupport Home Page

    License Shortcut Figure 2-12 Select Product Licensing on DolbySupport Home Page The   page appears, as shown in Figure 2‐13. Get New License File Figure 2‐13     Enter required information, then click Register product Figure 2-13 Get New License File Page Dolby DP600 Program Optimizer Manual ®...

  • Page 26: Figure 2-14 Product Registered Page

    Figure 2-14 Product Registered Page 23. To download a license and/or upgrade the unit: • To download a license, type the unit’s PIN in the field next to the serial number  (the   is displayed on the DP600 touch screen, as shown in the example in  Figure 2‐11), then click  . Proceed to step 24. Download • To upgrade the unit, click  The   page appears, as  Upgrade. Upgrade Serial Number shown in Figure 2‐14. Enter the unit’s PIN and upgrade key and click  Upgrade again. Dolby DP600 Program Optimizer Manual ®...

  • Page 27: Figure 2-15 Upgrade Serial Number

    Enter upgrade key Click Upgrade Figure 2-15 Upgrade Serial Number All upgrades appear at the bottom of the screen under . When  Previous Upgrades you are done, click the   button. On the   page, enter the unit’s PIN  Done Get License next to its serial number and click   to download your new license (with  Download all upgrades applied). Proceed to step 24.  Figure 2‐16   Upgrade displayed Figure 2-16 Upgrade Appears Under Previous Upgrades Dolby DP600 Program Optimizer Manual ®...

  • Page 28: Figure 2-17 License Confirmation Prompt

    24. At the prompt, save the downloaded file to the USB flash memory stick that you  previously inserted into the PC you are using to view this Web page. This file is the  license for your DP600 system (including any upgrades). 25. Remove the flash memory stick from the PC, then insert it into one of the DP600 USB  ports.  It will take a few seconds for the DP600 to recognizes the license. 26. Press the   button in the   screen. license License A confirmation prompt informs you that the license installed successfully.  Note: If the system does not install the license, press the   button  license again. The system may take a few seconds to recognize the inserted  flash drive containing the license file. Figure 2‐17   Figure 2-17 License Confirmation Prompt 27. Press  The   screen appears. Finished! Dolby DP600 Program Optimizer Manual ®...

  • Page 29: Figure 2-18 Finished! Screen

    Starting the System for the First Time Figure 2‐18   Figure 2-18 Finished! Screen 28. Press  finish The DP600 setup is now completed and the system automatically reboots. During the  reboot process, remove any discs in the CD/DVD drive, as the system attempts to boot  from any inserted disc. If an installation disc is inserted, the system begins a new  installation. Dolby DP600 Program Optimizer Manual ®...

  • Page 30: Dp600 Home Screen

    DP600 Home Screen After you complete the DP600 setup, the unit automatically reboots and the DP600    home screen appears, as shown in Figure 2‐19.  This screen displays the date and time at the upper right corner. The system status in the  right column shows icons indicating the current status of the  , network ( , and  server net) (s). A green “happy face” indicates all is OK. A red “unhappy” face indicates a  disk problem. If you see an “unhappy face,” touch the corresponding icon to display additional  information.  and   icons also appear in the   screen. You’ll learn how to use  work orders reports home the work order and report functions later in this chapter, as described in Understanding  Work Orders on page 27.  Figure 2‐19   Figure 2-19 DP600 Front-Panel Home Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 31: Using The System Screen

    To check the system status: Press   at the upper right side of the   screen. system home The   screen appears, as shown in Figure 2‐20. Grayed‐out icons are currently  system nonfunctional Figure 2‐20   Figure 2-20 System Screen Press  in the   screen. status system The   screen appears, as shown in Figure 2‐21. Software Information Figure 2‐21   Figure 2-21 Software Information Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 32: Figure 2-22 Upgrade Screen

    The   screen appears, as shown in Figure 2‐22. Currently, you can upgrade only  upgrade your license from this screen, but not the DP600 software.  Figure 2‐22   Figure 2-22 Upgrade Screen Press the    button in the   screen. license upgrade The  screen appears, as shown in Figure 2‐23. This screen looks similar  License Upgrade to the   screen in Figure 2‐11 that you used to set up your system for the first  License time. You follow the same procedure to upgrade your system. Figure 2‐23   Figure 2-23 License Upgrade Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 33: Figure 2-24 Config Screen

    Press    in the    screen. network config The   screen appears, where you can reconfigure your network settings, as  network shown in Figure 2‐25. This screen is similar to the   screen in Figure 2‐4, except  network for the   button at the lower left corner. The   button in this screen replaces the  undo undo  button. If you press the   button, the system deletes your new entries in this  cancel undo screen only. After changing your network settings, you are prompted to manually  reboot the system.  Figure 2‐25   undo button Figure 2-25 Network Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 34: Figure 2-26 Date & Time Reboot Screen

    & time config A prompt appears that informs you that the system will automatically reboot and  return to the commissioning application, as shown in Figure 2‐26. Figure 2‐26   Figure 2-26 Date & Time Reboot Screen Press   to return to the commissioning application, and page through the screens  until you display the  settings. date & time This screen is similar to the  screen in Figure 2‐6.  date & time Change the date and time settings, then page through the screens and press the    finish button. The system automatically reboots with your new settings. Dolby DP600 Program Optimizer Manual ®...

  • Page 35: Figure 2-27 Calibrate Button

    Figure 2-27 Calibrate Button Press the   button. calibrate The calibration setup appears with a small target at the upper left corner, and a cross  at each of the other three corners, as shown in Figure 2‐28. To calibrate the touch screen,  you need to proceed as follows within approximately 30 seconds from the time it  appears. If you do not proceed within this time period, the calibration screen  disappears. • Press the target at the upper left corner for a couple of seconds until it changes to  a cross.  The cross at the upper right corner changes to a target.  • Press the target at the upper right corner until it changes to a cross. • Continue the above procedure at the lower left corner and the lower right corner. When the calibration is complete, the   button reappears, and you can now  calibrate move on to any other screen, as required. Figure 2‐28   Press target Figure 2-28 Calibration Setup Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 36: Figure 2-29 Power Screen

    Press     in the    screen. power system The   screen appears, as shown in Figure 2‐29. power Figure 2‐29   Figure 2-29 Power Screen To reboot or shut down the system, press  or  , respectively reboot shutdown A confirmation prompt asks if you’re sure you want to reboot (or shutdown) the  DP600, as shown in the example in Figure 2‐30 for a reboot. Figure 2‐30   Figure 2-30 Reboot DP600 Confirmation Prompt Dolby DP600 Program Optimizer Manual ®...

  • Page 37: Using The Dp600 Remote Client Software

    Using the DP600 Remote Client Software Press   at the prompt to reboot (or shut down) the system. If pressing the   button does not work, you can press <Cntrl>+<Alt>+<Delete> on  reboot the provided keyboard.  When you shutdown, the   screen appears. When you  Dolby DP600 Program Optimizer see this screen, disconnect the power cable to shut down completely. Caution: Currently the front panel touch screen may not display the local   screen  home following a system restart, while remote clients continue to display correctly. In  such a case, reboot the system again to display the local   screen. home Using the DP600 Remote Client Software To process audio using the DP600, you need to use the Dolby DP600 Remote Client  software (also referred to as “DP600 Client“ or “Client”). With this application, you can  define and run an operation we call a work order. The DP600 Client runs on your  ® ® Microsoft Windows  PC. This application looks similar to the front panel touch screen, ...
  • Page 38 Using the DP600 When the DP600 sees the specified file type in the source directory, it processes those files  according to the current profile, and then saves the processed files in the destination folder.  Note: You can link only one work order profile with a single hot folder. However, you can  create multiple hot folders, each with a different profile. Pinnacle Hot Folder Work Order This type of hot folder is designed specifically for Pinnacle MediaStream server files. Grass Valley Hot Folder Work Order ® This type of hot folder is designed specifically for Grass Valley  Profile  and Profile XP  ™ server files. Work Order Profile While the type of work order indicates how the DP600 accesses audio files, the work order  profile controls the processing specifications (for example, whether the DP600 performs  audio loudness analysis and correction, transcoding/encoding/decoding, or other actions  on the respective audio files). Dolby DP600 Program Optimizer Manual ®...

  • Page 39: Running The Dp600 Client

    Firefox  2, and Opera 9. Other browsers and operating systems are untested or  unsupported. The  splash screen appears, as shown in Figure 2‐31. DP600 Program Optimizer Figure 2‐31  T Download manual Download Java Click launch client Figure 2-31 DP600 Program Optimizer Splash Screen Click   in the splash screen launch client ® Sun Microsystem’s Java  Web Start launches, the Client automatically connects to the  DP600, and the DP600 Client  screen appears, as shown in Figure 2‐32.  home Subsequently, you can start the Client with either the shortcut described above, or by  revisiting the DP600 Web page and following the links again.

  • Page 40: Dp600 Client Home Screen

    Using the DP600 2.3.3 DP600 Client Home Screen After launching the DP600 Client, as described in Running the DP600 Client on page 29,  the DP600 Client   screen appears on your PC. This screen looks similar to the    home home screen on the front‐panel touch screen and you can perform many of the same functions  using the Client. You can also perform some additional functions. The Client functions are  described on the following pages. When a procedure says “click” something, this means  that you can perform the respective function only with the Client. If it says “press or click,”  this means you can perform the respective function using the touch screen or the Client. Figure 2‐32   Figure 2-32 DP600 Client Home Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 41: Creating A Work Order

    Figure 2‐33   {Click work orders   Figure 2-33 Displaying the Work Order Screen The   screen appears, as shown in Figure 2‐34. In this screen, you can add  work orders and configure a work order and perform other related functions. Click   at the right side of the   screen. work orders Figure 2‐34   Click add Figure 2-34 Adding a Work Order Dolby DP600 Program Optimizer Manual ®...

  • Page 42: Figure 2-35 Add Workorder Screen

    Figure 2-35 Add Workorder Screen To set up your work order: Click the   field, then enter a name for your work order. Name Click the   field, then select the type of work order you’d like to run ( ,  Type Standard ,  ,  , or  Pinnacle Standard Hot Folder Pinnacle Hot Folder Grass Valley Hot Folder Figure 2‐36   Figure 2-36 Selecting a Work Order Type Dolby DP600 Program Optimizer Manual ®...

  • Page 43: Figure 2-37 Enter Path Screen

    • Select a bookmark Click on the   field to display all the bookmarks you previously added  Bookmarks in the  screen (as described previously), then select the desired  Select File bookmark to specify the path, and click  . When you select a bookmark, it  automatically appears in the   field. If necessary, you must still enter a  ,  , and  (SMB only), in the corresponding fields each  Username Password Domain time you select the bookmark. After selecting the bookmark, you can click    browse to go to the corresponding location. Note: For complete details on entering a path using the above three  methods, see Entering a Path on page 58. Figure 2‐37   Figure 2-37 Enter Path Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 44: Figure 2-38 Entering The Work Order Start Time

     field. Indefinitely End At Figure 2‐39   Figure 2-39 Hot Folder and Grass Valley Hot Folder Options (Pinnacle Hot Folder Options are the same as Hot Folder Options, Grass Valley Hot Folder Shows Additional Options) Dolby DP600 Program Optimizer Manual ®...

  • Page 45: Figure 2-40 Entering The Work Order End Time (For Hot Folders & Grass Valley Hot Folders Only)

    10. If applicable, enter the desired number of milliseconds in the   field. Stable Period 11. Enter the desired number of milliseconds in the   field, if appropriate for  Scan Interval your application. 12. For   hot folders, enter the   and  of the   folder. Grass Valley IP Address IP Port Destination 13. Click the   field. Profile The   menu displays a list of work order profiles. Use the up and down arrows to  Profile scroll through the list.  When you click a profile, a short description of the selected profile appears (for  example, transcode a Dolby Digital file to a Dolby Digital Plus file).  Dolby DP600 Program Optimizer Manual ®...

  • Page 46: Figure 2-41 Selecting A Work Order Profile

    Using the DP600 Profiles that perform loudness correction require a standard DP600, while profiles that  perform encoding, decoding, and/or transcoding require the enhanced DP600‐C.  Note: For detailed descriptions of all the DP600 profiles, see Appendix B. In  addition, check the DP600 area of   for periodic  www.dolbysupport.com profile updates.  Figure 2‐41   Figure 2-41 Selecting a Work Order Profile Dolby DP600 Program Optimizer Manual ®...

  • Page 47: Figure 2-42 Work Order Running As Displayed In Home Screen

    Add Workorder work order is running, the   screen displays the progress, as shown in Figure 2‐42. home Figure 2‐42   Figure 2-42 Work Order Running as Displayed in Home Screen After you add a work order, it appears in the work order screen database (when you select  in the   screen). The work order database displays the names, profiles,  work orders home creation dates, status, scheduled start times, and source files for all work orders, as shown  in Figure 2‐43. For hot folder work orders, a folder icon appears on the left side of each  entry. Figure 2‐43   Figure 2-43 Work Order Database Dolby DP600 Program Optimizer Manual ®...

  • Page 48: Figure 2-44 Work Orders Info Screen

    Figure 2‐45. This screen displays the following information for each work order: • Date  • Severity  • Description  • Name of work order Figure 2‐44   Click reports to display info shown in Figure 2-45 Figure 2-44 Work Orders Info Screen Figure 2‐45   Figure 2-45 Info Reports Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 49: Figure 2-46 Detailed Report Displayed In Reports Info Screen

     screen, five icons appear. When you click any of these icons,  reports the   screen responds accordingly, as described below.  reports When you press or click on a work order report to select it, and then press or  click this icon, the corresponding detailed report appears, as shown in the  example in Figure 2‐46. Figure 2‐46   Figure 2-46 Detailed Report Displayed in Reports Info Screen When you press or click any of the lower four icons, only work order reports associated  with that icon appear. When you press or click again on the same icon, this type of report  no longer appears. If you click more than one icon, the respective reports appear,  corresponding to all the selected icons. Following is a description of each icon: Selecting this icon displays any work order reports that contain information,  but no warnings or errors. Selecting this icon displays any work order reports that contain warnings. Selecting this icon displays any work order reports that contain errors. When you click on a work order report, and then click this icon (displayed  only in the DP600 Client), the system saves a text file of the report to the  desired location on your PC. A confirmation dialog box appears where you  enter the desired name and path, and then click  , as shown in Figure 2‐47. Dolby DP600 Program Optimizer Manual ®...

  • Page 50: Figure 2-47 Export Report Confirmation

    Figure 2‐48   Figure 2-48 Edit Selected Workorder Screen When you click this icon, the     screen appears, as shown in  Workorder Figure 2‐35. In this menu, you can set up your work orders, as described on page 31. One of these icons is displayed, depending on the state of the selected work order.  If the selected work order is running or scheduled, the   icon appears and you  cancel can press or click this icon to cancel the selected work order. If the selected work  order is not scheduled or running, the   icon appears, and you can delete the  delete work order from the database. In either case, a prompt appears, which asks you to  confirm your action (cancel or delete). Select   or   at the confirmation  cancel prompt. Dolby DP600 Program Optimizer Manual ®...

  • Page 51: Figure 2-49 Click Reports In Home Screen

    Press or click the   icon in the   screen, as shown in  reports home Figure 2-49 Figure 2‐49   Click reports Figure 2-49 Click Reports in Home Screen The home   screen appears, as shown in Figure 2‐50. reports Figure 2‐50   Click info Figure 2-50 Click Info in Home Reports Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 52: Figure 2-51 Display Report In Home Reports Info Screen

    Using the DP600 Press or click the desired work order report, then click  info. The respective work order report appears, as shown in Figure 2‐51. Figure 2‐51   Figure 2-51 Display Report in Home Reports Info Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 53: Chapter 3 System Maintenance

    Chapter 3 System Maintenance ® This chapter explains how to maintain the Dolby  DP600. The sections that follow show  you how to diagnose and repair hard drives and power supplies. Maintaining the DP600 Hard Drives The DP600 has five physical internal hard drives. Drives 1 and 2 are arranged in a RAID 1  configuration to provide protection for the operating system as well as local storage. The  remaining three hard drives are configured as separate drives to provide local storage. This  configuration of one RAID pair and three separate drives represents four logical drives.  There are four bicolor LEDs on the front panel, labeled  ,  ,  , and  . These LEDs indicate  the status of the DP600’s four logical internal hard drives. The drive LEDs function as  follows: • Off (nonilluminated): Indicates a functional drive with no current disk access activity • Green: Indicates normal drive activity • Red: Indicates a drive failure.  LED  shows the status of the two‐drive RAID 1 configuration. The operating system is  installed on these mirrored drives to prevent a physical drive failure, resulting in an  inoperable system. If either of the mirrored drives fails, the other RAID drive enables the  system to operate normally until the failed drive is replaced. LEDs  ,  , and   indicate the status of the other three physical disks. These disks are  configured as separate drives and do not have RAID backup capability. If any of these ...

  • Page 54: Replacing A Drive

    Failed Physical Drive Solid red Blinks in red in  two‐second intervals Blinks in red in  Rebuilding RAID half‐second intervals Solid red Solid red Solid red 3.1.1 Replacing a Drive To replace a DP600 hard drive: Look at the front‐panel drive LEDs, then refer to Table 3‐1 to determine which drive  has failed. Figure 3‐1   Failed drive red LED Figure 3-1 Red LED Indicates Failed Disk Drive Dolby DP600 Program Optimizer Manual ®...

  • Page 55: Figure 3-2 Removing The Dp600 Drive Cover

    Maintaining the DP600 Hard Drives Remove the DP600 front‐panel drive cover by placing one hand on its left side and  one hand on its right side, then pulling it toward you until it disengages from the  main unit, as shown in Figure 3‐2. Figure 3‐2   Figure 3-2 Removing the DP600 Drive Cover Use a Phillips screwdriver to loosen the four screws that secure the drive retaining  bracket, then remove the bracket as shown in Figure 3‐3. Caution: When loosening the screws, be sure not to remove them completely from the  bracket. Figure 3‐3   Figure 3-3 Remove the Drive Retaining Bracket Dolby DP600 Program Optimizer Manual ®...

  • Page 56: Figure 3-4 Physical Drive Numbers

    System Maintenance Starting from the left side of the drive cage, the first slot contains physical drive 1  (RAID drive 1). The second slot contains physical drive 2 (RAID drive 2). Starting with  the third slot, physical drives 3, 4, and 5 are installed next, in that order. In this  example, RAID drive 1 is the failed drive that requires replacement. Figure 3‐4 shows  how the drives are numbered from left to right (numbers do not appear on the actual  unit). Figure 3‐4   Figure 3-4 Physical Drive Numbers Match the failed drive’s number (determined in step 1) with the corresponding  physical drive, then grasp the drive’s finger tab and slide it out of its slot, as shown in  the example in Figure 3‐5.  Figure 3‐5   Finger tab Figure 3-5 Remove Failed Drive from DP600 Dolby DP600 Program Optimizer Manual ®...

  • Page 57: Figure 3-6 Insert Replacement Drive In Dp600

    Maintaining the DP600 Hard Drives Be sure that no work file is running, then grasp the replacement drive’s finger tab, and  firmly but gently slide the drive into its slot (see Figure 3‐6) until you feel resistance,  which indicates that the drive is seated in its socket.  You can replace a drive with a higher capacity unit but not with a lower capacity unit. Figure 3‐6   Figure 3-6 Insert Replacement Drive in DP600 Position the retaining bracket in front of the hard drives, lining it up with the screw  holes, then use a Phillips screwdriver to tighten its four screws and secure the drives,  as shown in Figure 3‐7.  Figure 3‐7   Figure 3-7 Reinstall Retaining Bracket Reinstall the front cover by positioning it, so that the mounting tang on the right side  of the RAID bay inserts in the mounting slot on the rear of the front cover. To do this,  hold the front cover so that there is an approximately “10‐degree angle” between the  cover and the front of the unit, as shown in Figure 3‐8. Dolby DP600 Program Optimizer Manual...

  • Page 58: Figure 3-8 Reinstall Front-Panel Drive Cover

    System Maintenance Figure 3‐8   Figure 3-8 Reinstall Front-Panel Drive Cover Slide the front cover over the mounting tang and move it to the left until the mounting  stud on the left rear side of the cover engages the hole in the front of the unit.  If you replaced one RAID drive and did not shut down the system, the RAID array  rebuilds automatically. However, if you are not running multiple work orders, we  recommend shutting down the system, rebooting, and manually rebuilding the RAID  array, as described in Rebuilding a Drive on page If you replaced a non‐RAID drive, rebooting and manual rebuilding is required, as  described in Rebuilding a Drive on page If you replaced both RAID drives (drives 1 and 2), you need to use the DP600 software  DVD to reinstall the software, as described in Upgrading/Installing the DP600  Software on page 55. In such a case, you perform a clean installation and the system  automatically synchronizes the two RAID drives, recreating the original mirrored  RAID array (manual rebuilding not required). Dolby DP600 Program Optimizer Manual ®...

  • Page 59: Rebuilding A Drive

    Maintaining the DP600 Hard Drives 3.1.2 Rebuilding a Drive To rebuild a DP600 hard drive: Place the DP600 in an idle state by halting all work orders being processed. Determine which physical hard drive has failed (1, 2, 3, 4, or 5) by checking the drive  LEDs on the DP600 front panel, as described in Maintaining the DP600 Hard Drives  on page 43. Shut down the unit by clicking the   button in the   screen, then remove the  power system failed drive from its slot following the instructions in Replacing a Drive on page 44. 4. Be sure a monitor and keyboard are connected to the DP600, then reconnect the  power. ® 5. Press <Alt>+<3> when prompted to access the 3ware BIOS Manager. At this point, a red dialog box informs you that a degraded disk array is installed. Press  any key to continue. If you replaced one of the RAID drives (physical drives 1 or 2): • Use the arrow keys on the keyboard to select (highlight) the available drive, then  press the space bar to select it. • Use the arrow keys to select the RAID marked as degraded, then press the space  bar to select it. • Press the <Tab> key to select ...
  • Page 60 System Maintenance • Type  to enable the write cache on the new drive. The 3ware BIOS Manager  main screen reappears.  • Press <F8> to exit, then type   to accept your entries and reboot the unit.  When you replace a single drive, no rebuild time is required. The new drive  appears immediately. Dolby DP600 Program Optimizer Manual ®...

  • Page 61: Replacing A Dp600 Power Supply

    LED on the front panel flashes red (see Figure 3‐9) and a warning alarm sounds. The Dolby  catalog number for each of your DP600’s power supplies is identified by a label affixed to  the right side of each unit. Figure 3‐9   Failed power supply red LED Figure 3-9 DP600 Front-Panel Power Supply Indicator To replace a DP600 power supply: Identify the failed unit in the rear panel by its nonilluminated LED, as shown in the  example in Figure 3‐10.  Figure 3‐10   Figure 3-10 DP600 Failed Power Supply (Top Unit in Figure) Dolby DP600 Program Optimizer Manual ®...

  • Page 62: Figure 3-11 Loosen Thumbscrew On Failed Power Supply

    Figure 3-11 Loosen Thumbscrew on Failed Power Supply Press the failed power supply’s tab to the left while grasping its handle and pulling  the unit out of its slot (see Figure 3‐12 and Figure 3‐13). Figure 3‐12   Press tab to the left Press tab to the left Pull handle Pull handle Figure 3-12 Press on Tab and Pull Handle to Remove Failed Power Supply Dolby DP600 Program Optimizer Manual ®...

  • Page 63: Figure 3-13 Remove Failed Power Supply

    Replacing a DP600 Power Supply Figure 3‐13   Figure 3-13 Remove Failed Power Supply Position the replacement unit squarely within its slot and push it along the guiding  surface until it snaps into place, as shown in Figure 3‐14. Figure 3‐14   Figure 3-14 Install New Power Supply Dolby DP600 Program Optimizer Manual ®...

  • Page 64: Figure 3-15 New Power Supply Installed And Ac Cable Reconnected

    System Maintenance Tighten the thumbscrew by turning it clockwise and reconnect power, as shown in  Figure 3‐15. The replacement unit’s LED turns green and the front panel’s red LED turns off to  verify that the new unit is functioning correctly. Figure 3‐15   Tighten thumbscrew and reconnect power Figure 3-15 New Power Supply Installed and AC Cable Reconnected Dolby DP600 Program Optimizer Manual ®...

  • Page 65: Upgrading/Installing The Dp600 Software

    Upgrading/Installing the DP600 Software Upgrading/Installing the DP600 Software The DP600 packing kit includes an installation DVD. With this disc, you can perform a  clean installation or an upgrade of the DP600 software (if required). A clean installation  restores the DP600 to the factory settings. An upgrade simply updates the software to the  latest release, retaining all your custom settings. To perform an upgrade or a clean  installation of the DP600 software: Obtain the DP600 DVD from Dolby, and be sure the provided keyboard is connected  to one of the unit’s USB ports. Insert the DVD in the CD/DVD drive, and reboot the system. A message says that the software is already installed and displays the currently  installed version and the version on the DVD. It prompts you to either type  to  upgrade or press any key to start a clean installation. Press  to upgrade or press any key to start a clean installation. The upgrade or clean installation process begins. When the new software is completely  installed, you are prompted to press any key to reboot, and to remove the DVD. Press any key to reboot and remove the installation disc from the CD/DVD drive. When the system reboots, if the disc is still in the CD/DVD drive, a clean installation  begins. Your DP600 touch screen was calibrated during the manufacturing process, but you  may need to recalibrate the touch screen after a clean installation. When the DP600  reboots after a clean installation, the calibration setup appears on the front‐panel touch  screen. The calibration setup enables you to configure the touch screen, so it responds  properly. To calibrate the touch screen, you need to proceed as follows within  approximately 30 seconds from the time it appears. If you do not proceed within this  time period, the calibration screen disappears. A small target appears at the upper left corner of the calibration setup, and a cross  appears at each of the other three corners, as shown in Figure 3‐16. To calibrate the  touch screen: • Press the target at the upper left corner for a couple of seconds until it changes to ...
  • Page 66 Figure 3‐17   Figure 3‐18  ...

  • Page 67: Appendix A Setting Up A Shared Folder And Entering A Path

    13. Click the   button. 14. Select the   tab at the top of the window. Security 15. Click the   button. 16. Be sure the   is the local computer. Location 17. Enter   in the text field. dp600 18. Click the   button to verify that the account exists on your system. Check Names 19. Click the   button. 20. Be sure permissions for the added user is set to  Full Control 21. Click the   button. The share should now be set up correctly. Dolby DP600 Program Optimizer Manual ®...

  • Page 68: Entering A Path

    Entering a Source Path To enter a source path: Select  > > home work orders The Add Workorder screen appears, as shown in Figure A‐1. Figure A‐1   Click Source field Figure A-1 Add Workorder Screen Click on the   field in the   screen. Source Add Workorder The  screen appears, as shown in Figure A‐2.  Enter Path Dolby DP600 Program Optimizer Manual ®...

  • Page 69: Entering A Url To Specify A Path

    Enter Path enter a  ,  , and  , in the corresponding fields, as  Username Password Domain (SMB only) shown in Figure A‐3. Note: Supported file system protocols include FTP, SAMBA/CIFS, and SFTP. Figure A‐3   Figure A-3 Type URL in Enter Path Screen After entering a URL, click  Your URL appears in the   field in the   screen, as shown in the  Source Add Workorder example in Figure A‐4 (for a Windows Share/SMB path). Dolby DP600 Program Optimizer Manual ®...

  • Page 70: Browsing To A Location To Specify A Path

    Browsing to a Location to Specify a Path To browse to a location: Click   in the   screen, as shown in Figure A‐5. browse Enter Path Figure A‐5   Click browse Figure A-5 Click Browse The   screen appears, as shown in Figure A‐6. Select Protocol Figure A‐6   Figure A-6 Select Protocol Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 71: Figure A-7 Enter User Credentials Screen

    Enter a  ,  , and  (SMB only) in the      Username Password Domain Enter User Credentials screen, then click the right arrow at the bottom of the screen. The   screen appears. Enter Server Details Enter a path in the   screen, as shown in the example in Figure A‐8  Enter Server Details (for a Windows Share/SMB path), then click  finish. Figure A‐8  E Figure A-8 Enter Server Details Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 72: Figure A-9 Select File Screen

    Remove bookmark path Move up one level Refresh path Connect to another server Figure A-9 Select File Screen Click on the desired file or folder, then click  .  Your path appears in the  screen, as shown earlier in Figure A‐3. Enter Path Click  in the  screen.  Enter Path Your path appears in the   screen, as shown earlier in Figure A‐4. Add Workorder Dolby DP600 Program Optimizer Manual ®...

  • Page 73: Figure A-10 Create Bookmark

    Add Bookmark displayed. Enter a unique name for your bookmark in the   field, as shown in the example  Name Figure A‐11, then click  Your bookmark appears in the   pane at the left side of the   screen,  Bookmarks Select File as shown in the example in Figure A‐10. It also appears in the    Choose a bookmark drop‐down menu (in the  screen), where you can select it to specify  Select Source Path a path, as shown in Figure A‐12. Figure A‐11   Figure A-11 Add Bookmark Screen Dolby DP600 Program Optimizer Manual ®...

  • Page 74: Selecting A Bookmark To Specify A Path

    Select File Choose  drop‐down menu. a bookmark Select the desired bookmark in the drop‐down menu to specify a path, then click  ,  as shown in Figure A‐12. Figure A‐12   Figure A-12 Selecting a Bookmark The selected bookmark’s path appears in the   field in the  screen,  Source Add Workorder as shown in the example in Figure A‐13. Figure A‐13   Figure A-13 Bookmark Entered in Source Field Dolby DP600 Program Optimizer Manual ®...

  • Page 75: Entering A Destination Path

    Entering a Destination Path Entering a Destination Path To enter a   path: Destination Click the   field in the   screen. Destination Add Workorder The  screen appears. This screen is identical to the  screen shown  Enter Path Enter Path in Figure A‐2.  Use any of the methods described for entering a source path to enter the destination  path, then click   (see Entering a Source Path on page 58). Dolby DP600 Program Optimizer Manual ®...
  • Page 77 .wav file: Left, Right, Center, LFE, Left Surround, Right Surround per SMPTE 320M Table 2.  (Failure to adhere to this rule results in unintended behavior.) All DP600 profiles and processes that expect and/or provide multichannel or  multiprogram audio must be contained in a single file (that is, all channels are  interleaved). For this reason, the DP600 does not support discrete (mono) input files  that (together) comprise a complete multichannel audio program. For any DP600 profiles that expect a PCM   source file, the Dolby metadata  ®   .wav chunk  is optional. In cases where the metadata chunk is not present, the DP600  processes utilize a default set of metadata parameters, except where noted in the  profile descriptions provided on the following pages in this appendix. For this reason,  the Dolby metadata chunk is required to obtain full control over any/all Dolby  metadata parameters (on a file‐by‐file basis). All decoder‐related profiles that output PCM   files default to 16‐bit sample depths  .wav (unless noted otherwise), except for Dolby E decoding, which defaults to 24‐bit  sample depths. Unless otherwise noted, many files processed by the DP600 (that is, the output files)  contain the text string  , which is appended to the input file name. For  -corrected example, a source file name such as   results in a processed file named  DP600_test.mpg  in your destination directory.  DP600_test-corrected.mpg  The Dolby metadata chunk specification is available upon request. Dolby DP600 Program Optimizer Manual ®...
  • Page 78 DP600 Program Optimizer Detailed Profile Descriptions Profiles that are capable of processing source files into multiple output files (for  example, a 5.1+2–channel Dolby E decode) name each program as follows: Program 1:  source_filename-sequence[1]-program[1]-corrected.wav Program 2:  source_filename-sequence[1]-program[2]-corrected.wav Note:  suffix appears if a loudness correction step was performed. -corrected All profiles referencing MPEG‐2 transport streams assume that only a single program  is present. For   files larger than 4 GB, the DP600 supports only the European Broadcasting  .wav Union (EBU) RF64 BWF‐compatible multichannel file format. (An RF64 format file  may also be termed as a Multichannel Broadcast WAV Format, or MBWF, file). All 20‐bit Dolby E data must be formatted per SMPTE 337M and wrapped in a 24‐bit   file container before transferring it to the DP600 for processing (this excludes any  .wav Dolby E data contained within an MPEG transport stream, MPEG program stream, or  GXF file). 10. All 16‐bit Dolby E data must be formatted per SMPTE 337M and wrapped in a 16‐bit   file container before transferring it to the DP600 for processing (this excludes any  .wav Dolby E data contained within an MPEG transport stream, MPEG program stream, or  GXF file). Note: 16‐bit Dolby E data is supported only when used with specific profiles. For more  information, see the profile descriptions in Section B.2. Dolby DP600 Program Optimizer Manual...
  • Page 79 /o upmixing (i.e. Loudness estimate & correction ONLY ) Measurement Type Speech-based ITU-R BS.1770 Profile AC3_AC3‐2 automatically upmixes 2/0 (stereo)   files to 3/2L   (at 384 kbps),  .ac3 .ac3 and also corrects the metadata values ( ,  , and   if the measured  dialnorm dynrng compr) dialogue loudness is greater than the original dialnorm value by ±1 1dB.  Note: This profile also supports 1/0, 3/2, and 3/2L  source files, which only pass  .ac3 through the loudness analysis and correction processes (that is, the upmixer is  adaptively bypassed in such cases). Dolby DP600 Program Optimizer Manual ®...
  • Page 80 DP600 Program Optimizer Detailed Profile Descriptions Profile: AC3_EC3-1 Dolby Digital (AC-3) to Dolby Digital Plus (E-AC-3) Transcode Process Dolby Digital (AC-3) to Dolby Digital Plus (E AC-3) Transcoder Output datarate (s): .ac3 file 1/0 == 96kbps .ec3 file 2/0 == 128 kbps 3/2L == 224kbps Profile AC3_EC3‐1 directly transcodes an ...
  • Page 81 PCM to Dolby Digital (AC-3) .ac3 NOTE: Multichannel WAVE PCM files are supported Measurement Type Speech-based ITU-R BS.1770 Profile PCM_AC3‐1 encodes PCM   files to Dolby Digital (AC‐3) with the correct  .wav dialogue normalization value. Note that only two‐ or six‐channel files are supported in this  profile, where the AC‐3 encoder   value is either configured through the    acmod nchannels field in the   format chunk or the   field within the Dolby metadata chunk (if  .wav acmod present). Encoded output data rates are adaptively provisioned to either six channels at  either 384 kbps (for six‐channel audio) or 192 kbps (for two‐channel audio). All remaining  metadata parameters are set to default values or provisioned through the Dolby metadata  chunk (if present). Dolby DP600 Program Optimizer Manual ®...
  • Page 82 DP600 Program Optimizer Detailed Profile Descriptions Profile: PCM_DOWNMIX Multichannel PCM (.wav) Dolby Pro Logic II Downmix W AVE Process 5.0 or 5.1 ProLogic II Encoding (downmix ) W AV Extensible File NOTE: 2-channel sources are passed through w/ Metadata Chunk Profile PCM_DOWNMIX encodes five‐ or six‐channel (3/2 or 3/2L) multichannel ...
  • Page 83 Process Speech-based Loudness Estimation and Normalize to -27 LKFS WAVE Extensible File WAVE & Dolby Metadata chunk generation (PCM) w/ Metadata Chunk Measurement Type Speech-based ITU-R BS.1770 Profile PCM_PCM‐3 normalizes the loudness of the file, resulting in a long‐term speech  level of –27 LKFS. In addition, it automatically generates a Dolby metadata chunk with the  proper dialogue normalization value and RF/Line Mode compression profiles set to Film  Standard, while the remaining Dolby metadata parameters are set to default values. Note  that multichannel   files are supported and are processed as a single program. .wav Dolby DP600 Program Optimizer Manual ®...
  • Page 84 DP600 Program Optimizer Detailed Profile Descriptions Profile: PCM_UPMIX .wav PCM file Upmixing to Multichannel PCM (wav) Multichannel W AVE Process 2-channel to 5.1 Channel Upmix W AV Extensible File NOTE: 1/0, 3/2 & 3/2L source files are passed through w/ Metadata Chunk Profile PCM_UPMIX upmixes two‐channel .
  • Page 85 WAVE Extensible File Process Dolby Digital (AC-3) to PCM SMPTE 337M formatted (PCM) AC-3 Decoder Operating Mode == Line Dolby Digital (AC-3) w/ Metadata Chunk Profile WAV/AC3_PCM‐1 decodes a Dolby Digital (AC‐3) file formatted per SMPTE  337M/340M wrapped in a   file container to a   extensible PCM file. The output    .wav .wav .wav file also contains a Dolby metadata chunk. Note that the AC‐3 decoder operating mode is  Line mode, with scale factors set to 1.0. Dolby DP600 Program Optimizer Manual ®...
  • Page 86 DP600 Program Optimizer Detailed Profile Descriptions Profile: WAV/EC3_PCM-1 Dolby Digital Plus (337M/340M Formatted .wav) to .wav Extensible PCM (with Metadata Chunk) WAVE File w/ SMPTE 337 M/340 M WAVE Extensible File Process Dolby Digital Plus (E AC-3) to PCM formatted...
  • Page 87 Any two‐channel PCM programming (that is, not Dolby E data) detected within the source  file (that is, within the Dolby E 337M   is automatically encoded to the   format  .wav .wav .ac3 with an   of 2/0 and seamlessly stitched (in the proper sequence) into the final . file  acmod (that is, along with the 5.1 [3/2L]  , if applicable). As a result, this profile creates a  .ac3 continuous   file with seamless   metadata changes (that is, 2/0 to 5.1 to 2/0, and so  .ac3 acmod on) that correspond to the original source file transitions from two‐channel PCM to Dolby  E and vice versa. Note: This profile supports 20‐bit  files containing either 5.1 or 5.1+2 Dolby E data  Dolby E and/or two‐channel 24‐bit . PCM files. As a result, if the system processes a  24‐bit 2‐channel .  PCM file using this profile, it creates a single .  file. In  addition, all output files append   to the filename. -stitched Dolby DP600 Program Optimizer Manual ®...
  • Page 88 DP600 Program Optimizer Detailed Profile Descriptions Profile: WAV/E_STITCH_AC3-2 Adaptive PCM/Dolby E (337M .wav) to Dolby Digital (.ac3) W AVE w/ Process Dolby E and/or 2-channel PCM SMPTE 337M to seamless Dolby Digital (AC-3) (stitched) .ac3 File formatted Dolby E with 2/0 <-> 3/2L metadata transitions...
  • Page 89 W AVE w/ via Metadata (dialnorm ) W AVE w/ SMPTE 337M SMPTE 337M formatted Dolby E Measurement Type Speech-based formatted Dolby E ITU-R BS.1770 Profile WAV/E_WAV/E‐2 performs a Dolby E loudness correction via metadata ( )  dialnorm processing on a 20‐bit Dolby E file formatted per SMPTE 337M wrapped in a 24‐bit  file.   .wav The system corrects the   value for all AC‐3 programs contained in the Dolby E  dialnorm stream. All other metadata is preserved. Dolby DP600 Program Optimizer Manual ®...
  • Page 90 DP600 Program Optimizer Detailed Profile Descriptions Profile: WAV/E_AC3-1 Dolby E (337M Formatted .wav) to Dolby Digital (AC-3) File .ac3 File Dolby Digital (AC-3) Program 1 WAVE w/ SMPTE 337M Process Dolby E to Dolby Digital (AC-3) formatted Dolby E .ac3 File...
  • Page 91 PCM W AVE .ac3 File Dolby Digital (AC-3) Program n Profile WAV/E_AC3‐4 transcodes 5.1 or 5.1+2 Dolby E stream/files formatted per SMPTE  337M wrapped in a .  file container to   files. Encoded output data rates are  .ac3 automatically provisioned as six‐channel and two‐channel programs at 384 kbps. Any  two‐channel PCM programming (that is, not Dolby E data) found within the source file  (that is, the Dolby E 337M .  or two‐channel PCM . ) is automatically upmixed and an  independent   file is created for each. This includes all two‐channel PCM   files  .ac3 .wav processed with this profile and/or all two‐channel PCM audio sequences found within the  Dolby E 337M   data.  .wav Note: This profile supports Dolby E files containing either 5.1 or 5.1+2 Dolby E data  and/or two‐channel   PCM files. .wav Dolby DP600 Program Optimizer Manual ®...
  • Page 92 DP600 Program Optimizer Detailed Profile Descriptions Profile: WAV/E_EC3-1 Dolby E (337M Formatted .wav) to Dolby Digital Plus (E-AC-3) File .ec3 File Dolby Digital Plus (E AC-3) Program 1 WAVE w/ Process Dolby E to Dolby Digital Plus SMPTE 337M (E AC-3) formatted Dolby E .ec3 File...
  • Page 93 Stream with a single Correct Dialnorm value Layer II & AC-3 MPEG-1 Layer II ES AC-3 stream_type = 0x81 Measurement Type Speech-based AC-3 PID = 0x1e2 ITU-R BS.1770 Profile TS_TS‐4 normalizes the loudness of a single MPEG‐1 LII elementary stream  contained within the MPEG‐2 transport stream file. This process scales the loudness,  resulting in a dialogue loudness of –24 LKFS in the output file. The MPEG‐1 LII audio is  also transcoded to Dolby Digital (AC‐3) and remuxed with a  value of 0x81  stream_type and a PID value of 0x1e2. Dolby DP600 Program Optimizer Manual ®...
  • Page 94 DP600 Program Optimizer Detailed Profile Descriptions Profile: TS_TS-5 MPEG-2 Transport Stream with Dolby Digital (AC-3) Transcode to Dolby Digital Plus (E-AC-3) Process Speech-based Loudness Estimation / dialnorm provisioning & MPEG-2 Transport Transcode to Dolby Digital (AC-3) with MPEG-2 Transport Stream with...
  • Page 95 Estimation and Dolby E dialnorm correction GXF File with Dolby E GXF File with Dolby E dialnorm correct & PCM Tracks Measurement Type Speech-based ITU -R PCM Tracks Unchanged BS.1770 Profile GXF_GXF‐1 corrects the dialogue normalization value in all Dolby E programs  contained on all General eXchange Format (GXF, SMPTE 360M) audio tracks when the  measured dialogue loudness is greater than the original dialogue normalization value by  ±1 dB. Dolby DP600 Program Optimizer Manual ®...
  • Page 96 DP600 Program Optimizer Detailed Profile Descriptions Profile: GXF_GXF–2 GXF File Dolby E dialnorm Correction and PCM Normalization to –27 LKFS Process Speech-based Loudness Estimation and dialnorm correction (Dolby E) GXF File with Dolby E GXF File with Dolby E & PCM normalized to -27 LKFS dialnorm correct &...
  • Page 97 GXF File with PCM on GXF File with PCM on Tracks ½ & ¾ Only Tracks ½ & ¾ Only Measurement Type Speech-based ITU -R normalized to -27 LKFS BS.1770 Profile GXF_GXF‐7 normalizes a two‐channel PCM program on tracks 1 and 2 and a  two‐channel PCM program on tracks 3 and 4 contained in the GXF file, resulting in a  speech level normalized to –27 LKFS for both. Note that tracks 1 and 2 (pair 1) is treated as  a single program and tracks 3 and 4 (pair 2) is also treated as a single program. Other  configurations are not supported by this profile. media type 18 tracks/channels are provisioned to handle Dolby E. Dolby DP600 Program Optimizer Manual ®...
  • Page 98 DP600 Program Optimizer Detailed Profile Descriptions Profile: GXF_GXF–8 GXF File with Discrete 5.1-Channel PCM Normalization to –27 LKFS and/or Correct dialnorm Metadata in VANC Process Speech-based Loudness Estimation and normalization to -27 LKFS for GXF File with a 5.1 PCM GXF File with a discrete 5.1 program ONLY on pairs 1-3 AND/OR...
  • Page 99 Dolby E Measurement Type Speech-based ITU -R .ac3 File BS.1770 Dolby Digital (AC-3) Program n dialnorm set correctly Profile GXF_AC3‐1 transcodes all Dolby E tracks within a GXF file to   files (one for each  .ac3 program contained in Dolby E). Encoded output data rates are automatically provisioned  at either 384 kbps (for six‐channel audio) or 192 kbps (for two‐channel audio). The dialogue  normalization value is also automatically provisioned to the correct value for all AC‐3  programs contained in the Dolby E stream. Note that any two‐channel PCM programming  (non Dolby E data) found within the Dolby E tracks is also encoded to a separate set of    .ac3 files (with the appropriate sequence numbering found in the file names) and automatically  normalized to –27 LKFS. All remaining AC‐3 metadata parameters are provisioned from  the AC‐3 metadata within each program contained in the Dolby E data file/stream. Dolby DP600 Program Optimizer Manual ®...
  • Page 101 ............27 – hardware installation ........9 selecting .............32 home screen ............20 IP address ..............12 integrating.............. 3 IPTV applications............4 LEDs LEDs internal drives ..........6 DP600 power ..............6 internal drives..........6 power supply ............. 6 power ..............6 power supply ............6 temperature............6 Dolby ® DP600 Program Optimizer Manual...
  • Page 102 LEDs................ 6 creating............31 power supply indicator database..............37 front panel.............. 5 delete ..............40 profile description described ...............27 – details.............. 67 destination ............. 34 program ingest............3 edit .................40 PS/2 port ..............8 end at ..............34 quality control............. 3 exporting reports ..........40 rear panel components............8 Dolby ® DP600 Program Optimizer Manual...
  • Page 103 ............32 Pinnacle standard described............27 selecting ............32 profile..............3 described............28 selecting ............35 reports............. 38 scan interval............35 source............32 stable period ............35 standard described............27 selecting ............32 start at ..............34 type................ 32 Dolby ® DP600 Program Optimizer Manual...

Table of Contents
