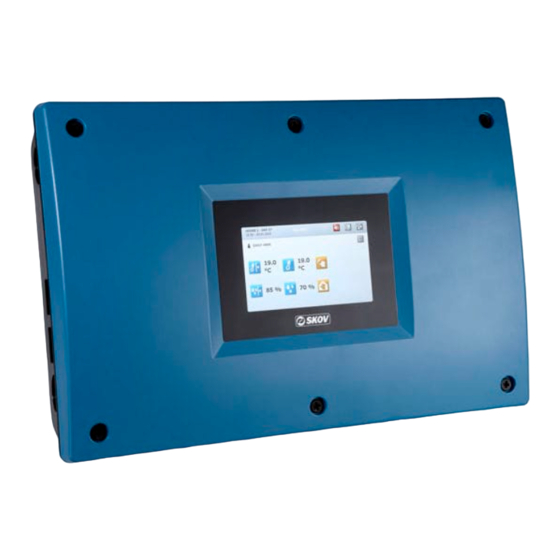

- Page 1 DOL 53X/DOL 63X Upgrade Kit from DOL 234F Technical User Guide Opgraderings kit Teknisk brugervejledning Upgrade kit Technical User Guide Upgrade-Kit Technische Bedienungsanleitung 2018.06.20 • 604267...
- Page 2 Technical User Guide DANSK 1 Produktbeskrivelse Dette er et opdateringskit til opdatering af DOL 234F til DOL 53X / DOL 63X. Kittet består af et panel med CPU-modul. 2 Montagevejledning Noter eksisterende opsætning i DOL 234F Det er ikke muligt at overføre den eksisterende opsætning til den nye DOL 53X / DOL 63X, derfor er det vigtig at notere opsætningen under menuerne alarmer, ventilation, drift, opsætning og service.
-
Page 3: Elektrisk Tilslutning
Foretag opsætning og tilslutning af DOL 53X / DOL 63X 1) Tilslut strømmen til computeren. 2) Lav en opsætningen i DOL 53X / DOL 63X ud fra den noterede opsætning fra DOL 234F. 3) Lav opsætningen i DOL 53X / DOL 63X... - Page 4 6) Indstil min. og maks. vent. under Klima / Ventilation 7) Lav indstillingerne under Drift 8) Lav indstillingerne under Teknisk / Service 2.5 Afprøv tilslutningerne Se DOL 53X / DOL 63X Teknisk manual for afprøvning. DOL 53X/DOL 63X Upgrade Kit from DOL 234F...
-
Page 5: Product Description
Technical User Guide ENGLISH 1 Product Description This is an update kit for updating DOL 234F to DOL 53X / DOL 63X. The kit consists of a panel with a CPU module. 2 Mounting Guide 2.1 Note Existing Setup in DOL 234F It is not possible to transfer the existing setup to the new DOL 53X / DOL 63X, it is therefore important to note down the settings in the menus alarms, ventilation, management, setup and service. -
Page 6: Electric Connection
2.4 Make Setup and Connection of DOL 53X / DOL 63X Switch the power to the computer on. Make the setup of DOL 53X / DOL 63X in accordance with the noted settings from DOL 234F. Make the settings in DOL 53X / DOL 63X... -
Page 7: Test Connections
Set min. and max. Ventilation under Climate / Ventilation Make the settings under Management Make the settings under Technical / Service 2.5 Test Connections See the DOL 53X / DOL 63X Technical Manual for testing DOL 53X/DOL 63X Upgrade Kit from DOL 234F... - Page 8 Technical User Guide DEUTSCH 1 Produktbeschreibung Dies ist ein Aktualisierungskit für eine Aktualisierung von DOL 234F auf DOL 53X / DOL 63X. Das Kit besteht aus einer Bedienungstafel mit einem CPU Modul. 2 Montageanleitung Die vorhandenen Konfiguration von DOL 234F notieren Die vorhandene Einrichtung kann nicht an die neue DOL 53X / DOL 63X übertragen werden.
-
Page 9: Elektrischer Anschluss
60204-1 und den sonstigen in Europa geltenden EU-Vorschriften erfolgen. Versorgungstrenner muss für jeden Motor und Stromversorgung installiert werden, damit Servicearbeiten auf elektrischer Ausrüstung in einer spannungslosen Umgebung ausgeführt werden können. Der Versorgungstrenner wird nicht von SKOV A/S geliefert. 2.2 Austausch von Bedienungstafel mit CPU Modul Nach 1) Stromzufuhr zum Computer unterbrechen. - Page 10 2.3 Neue Konfiguration und Anschluss von DOL 53X / DOL 63X Schalten Sie den Computer ein. Nehmen Sie die Einstellungen der DOL 53X / DOL 63X entsprechend den notierten Angaben zur DOL 234F vor. Legen Sie die Einstellungen unter DOL 53X / DOL...
- Page 11 Legen Sie die Einstellungen unter fest. Betrieb Legen Sie die Einstellungen unter fest. Technik / Service 2.4 Test der Anschlüsse Siehe DOL 53X / DOL 63X Technisches Handbuch zu Informationen zum Test. DOL 53X/DOL 63X Upgrade Kit from DOL 234F...
- Page 12 SKOV A/S • Hedelund 4 • Glyngøre • DK-7870 Roslev Tel. +45 72 17 55 55 • Fax +45 72 17 59 59 • www.skov.com • E-mail: skov@skov.dk...
