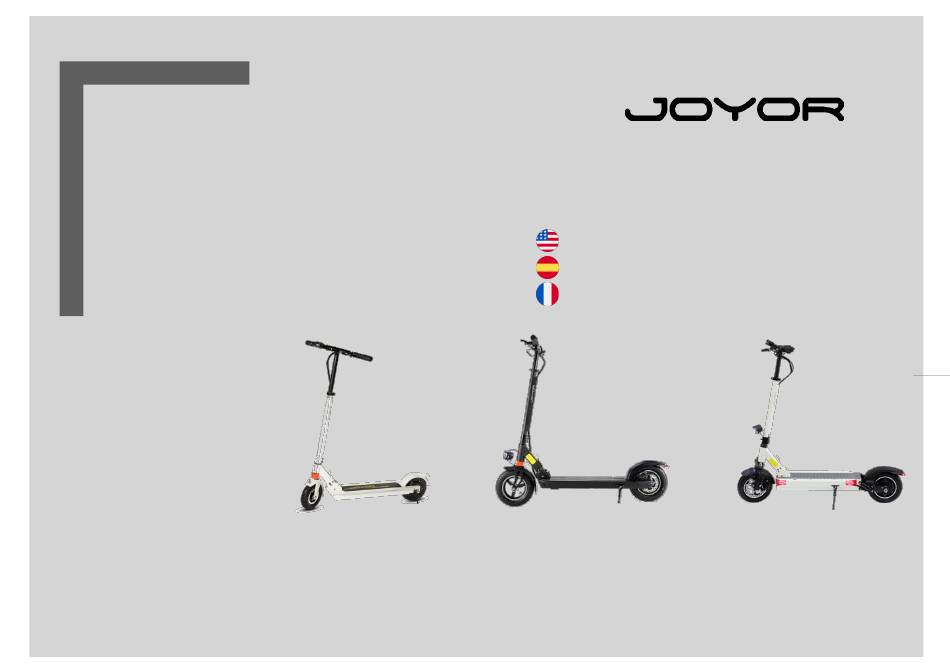

Joyor A/F, X, Y
USER MANUAL
GUÍA DEL USUARIO
MODE D'EMPLOI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Joyor A1

Summary of Contents for Joyor A1

  • Page 1 Joyor A/F, X, Y USER MANUAL GUÍA DEL USUARIO MODE D’EMPLOI...

  • Page 2: Table Of Contents

    Joyor User Manual CONTENTS 1 The Main Parts & Technical Specifications 1.1 The Main Parts Series A/F 1.2 Technical Specifications Series A/F 1.3 The Main Parts Series X 1.4 Technical Specifications Series X 1.5 The Main Parts Series Y 1.6 Technical Specifications Series Y 2.

  • Page 3: The Main Parts & Technical Specifications

    Joyor User Manual 1 THE MAIN PARTS & TECHNICAL SPECIFICATIONS The Main Parts Series A/F 1) LCD display 2) Lever lock for handlebar height adjustment 3) Handlebar folding sleeve 4) Brake wire 5) Front suspension 6) Front light 7) Front mudguard...

  • Page 4: Technical Specifications Series A/F

    Joyor User Manual Technical Specifications Series A/F Model Motor Power 250W 350W 350W 500W Motor Type DC brushless motor Maximum Load 120kg Material Aluminum alloy Speed 25km/h 35km/h Dimensions When 980x540x1140mm Unfolded Dimensions When 880x180x360mm Folded Weight 11.5kg 13kg 15.5kg...

  • Page 5: The Main Parts Series

    Joyor User Manual 1.1 The Main Parts Series X 1) LCD display 2) Lever lock for handlebar height adjustment 3) Handlebar folding sleeve 4) Brake wire 5) Front suspension 6) Front light 7) Front mudguard 8) Folding system 9) Rear light...
  • Page 6 Joyor User Manual 1.2 Especificaciones técnicas serie X Model Motor Power 400W 500W Motor Type DC brushless motor Maximum Load 120kg Material Magnesium alloy Speed 35km/h Dimensions When 1150x540x1180mm Unfolded Dimensions When 1060x190x380mm Folded Weight 13kg 15kg Distance Range 30-35km...

  • Page 7: The Main Parts Series Y

    Joyor User Manual 1.3 The Main Parts Series Y 1) LCD display 2) Lever lock for handlebar height adjustment 3) Handlebar folding sleeve 4) Brake wire 5) Double front suspension 6) Front light 7) Front mudguard 8) Folding system 9) Rear light...

  • Page 8: Technical Specifications Series Y

    Joyor User Manual 1.4 Technical Specifications Series Y Model Motor Power 500W Motor Type DC brushless motor Maximum Load 120kg Material Aluminum alloy Speed 35km/h Dimensions When 1200x570x1190mm Unfolded Dimensions When 1150x210x430mm Folded Weight 20.5kg 23kg Distance Range 40-50km 90-100km...

  • Page 9: Important Safety Instructions

    Joyor User Manual 2 IMPORTANT SAFETY INSTRUCTIONS • Joyor electric scooter is a personal transport vehicle and it is designed for one person use only. Please do not carry a passenger on this electric scooter. • Joyor electric scooter is designed for adult use only. Persons under the age of 16 should not use this vehicle.

  • Page 10: Operational Instructions

    Joyor User Manual 3 OPERATIONAL INSTRUCTIONS 3.1 Folding/Unfolding...

  • Page 11: Display

    Joyor User Manual 3.2 Display 1) On/Off Switch 2) Gear switch 3) Acceleration handle 4) Gear indicator 5) Speed indicator 6) Multi-indication area/mileage indicator 7) Battery charge level indicator 8) USB charging port Model: 882 Working Voltage: DC24V/36Vcompatible, 36V/48Vcompatible Communication protocol: UART Wire Connections 1.
  • Page 12 Joyor User Manual The Buttons • Long press the ON/OFF button to turn on the display, short press the ON/OFF to switch between ODO, TRIP, V, A, E, TM in the multi-indicator • Long press the ON/OFF to turn off the display •...
  • Page 13 Start mode selection For safety purposes all Joyor models except Mbike model are set by default to non-zero start mode which means the motor will not get started until you start kick the scooter first so that the speed is above zero:...
  • Page 14 Joyor User Manual USB Charging Indicator The display is equipped with a USB port for you to be able to charge your electronic devices. When the device is connected, the USB indicator is lit. In cae of problem the indicator starts to flash, and a safety mode will be automatically activated.

  • Page 15: Riding Operations Instructions

    • For safety purposes, Joyor electric scooter has a safe start design which means the motor can start only when the speed of the vehicle is above 0. It prevents motor start when the acceleration handle is pressed by mistake. To start the riding operations, put one foot on the standing board and the other foot on the ground and kick scoot it like a classic kick scooter.

  • Page 16: Maintenance

    Joyor User Manual 4 MAINTENANCE 4.1 Tires • Joyor electric scooter uses rubber elastic tires. When the tires are worn out or have a puncture, they need to be replaced timely. • Contact the official distributor to replace the original tires.

  • Page 17: Warranty Policy

    • This limited warranty covers any defects in material or workmanship in the new Joyor devices accompanied by this limited warranty statement for a period of 24 months after the first retail purchase for the non-electric parts and for the electric scooter and for a period of 12 months for the battery, under normal installation, use, service and maintenance •...

  • Page 18: Warranty Application Process

    Joyor User Manual 5.3 Warranty Application Process • Joyor will not provide any warranty coverage unless your claim it in compliance with all terms of this limited warranty statement and you follow the proper return procedure. • To request warranty service, you may contact us or contact an authorized Joyor distributor.

  • Page 19: Contact Us

    Joyor User Manual 6 CONTACT US Joyor E-Moving S.L. Address Carrer d'Enric Prat de la Riba, 100, 08301 Mataró, Barcelona, Spain Email info@joyorscooter.com Technical Support Please contact the official Joyor distributor where you purchased your electric scooter Website https://www.joyorscooter.com...
  • Page 20 Joyor Guía del Usuario CONTENIDO 1. Piezas principales y especificaciones técnicas 1.1 Piezas principales serie A/F 1.2 Especificaciones técnicas serie A/F 1.3 Piezas principales serie X 1.4 Especificaciones técnicas serie X 1.5 Piezas principales serie Y 1.6 Especificaciones técnicas serie Y 2.

  • Page 21: Piezas Principales Y Especificaciones Técnicas

    Joyor Guía del Usuario 1. PIEZAS PRINCIPALES Y LAS ESPECIFICACIONES TÉCNICAS 1.1 Piezas principales serie A/F pantalla LCD bloqueo de palanca para el ajuste de la altura del manillar manga plegable del manillar cable de freno suspensión delantera luz delantera...

  • Page 22: Especificaciones Técnicas Serie A/F

    Joyor Guía del Usuario Especificaciones técnicas serie A/F Modelo Potencia del motor 250W 350W 350W 500W Tipo de motor Motor DC sin escobillas Capacidad de carga 120kg Material Aleación de aluminio Velocidad 25km/h 35km/h Dimensión desplegado 980x540x1140mm Dimensión plegado 880x180x360mm Peso 11.5kg...
  • Page 23 Joyor Guía del Usuario Las piezas principales serie X pantalla LCD bloqueo de palanca para el ajuste de la altura del manillar manga plegable del manillar cable de freno suspensión delantera luz delantera guarda barro delantero sistema de plegado luz trasera...

  • Page 24: Especificaciones Técnicas Serie

    Joyor Guía del Usuario Especificaciones técnicas serie X Modelo Potencia del motor 400W 500W Tipo de motor Motor DC sin escobillas Capacidad de carga 120kg Material Aleación de magnesio Velocidad 35km/h Dimensión desplegado 1150x540x1180mm Dimensión plegado 1060x190x380mm Peso 13kg 15kg Autonomía...

  • Page 25: Piezas Principales Serie Y

    Joyor Guía del Usuario Las piezas principales serie Y 1) pantalla LCD 2) bloqueo de palanca para el ajuste de la altura del manillar 3) manga plegable del manillar 4) cable de freno 5) doble suspensión delantera 6) luz delantera...

  • Page 26: Especificaciones Técnicas Serie Y

    Joyor Guía del Usuario Especificaciones técnicas serie Y Modelo Potencia del motor 500W Tipo de motor Motor DC sin escobillas Capacidad de carga 120kg Material Aleación de aluminio Velocidad 35km/h Dimensión desplegado 1200x570x1190mm Dimensión plegado 1150x210x430mm Peso 20.5kg 20.5kg Autonomía...

  • Page 27: Instrucciones De Seguridad

    Joyor Guía del Usuario INSTRUCCIONES DE SEGURIDAD • El patinete eléctrico Joyor es un vehículo de transporte personal y está diseñado solo para una persona. Por favor, no transportar a un pasajero en este patinete eléctrico. • El patinete eléctrico Joyor está diseñado solo para adultos. Las personas menores de 16 años no pueden usar este vehículo.

  • Page 28: Instrucciones De Operación

    Joyor Guía del Usuario 3 INSTRUCCIONES DE OPERACIÓN 3.1 Plegar/desplegar...

  • Page 29: Pantalla

    Joyor Guía del Usuario 3.2 Pantalla 1) interruptor 2) interruptor de velocidad 3) gatillo de aceleración 4) indicador del nivel de la velocidad 5) indicador de la velocidad 6) indicador multifunción 7) indicador del nivel de carga de la batería 8) Puerto de carga USB para sus dispositivos electrónicos...
  • Page 30 Joyor Guía del Usuario Los botones: • Presione prolongadamente el botón ON / OFF para encender la pantalla, presione brevemente ON / OFF para cambiar entre ODO, TRIP, V, A, E, TM en el indicador multifunción • Mantenga presionado el botón ON / OFF para apagar la pantalla •...
  • Page 31 Joyor Guía del Usuario Indicador del nivel de la velocidad Presione brevemente la tecla MODE, cambie el nivel de velocidad, 1 es el nivel mas lenta, 3 es el nivel más rápido Nivel 0 significa que el patinete no va.

  • Page 32: Instrucciones De Operaciones De Montaje

    • Por razones de seguridad, el patinete eléctrico Joyor tiene un diseño de arranque seguro que significa que el motor puede arrancar solo cuando la velocidad del vehículo es superior a 0. Esta función impide el arranque del motor cuando se presiona el mango de aceleración por error.

  • Page 33: Frenado

    • El patinete eléctrico Joyor está equipado con una batería de polímero de litio. La vida útil promedio de la batería es de 1000 ciclos. Bajo uso y mantenimiento normales, la vida útil de la batería generalmente puede alcanzar más de 1000 ciclos.

  • Page 34: Cargador

    5.1 Alcance de la garantía Esta garantía limitada cubre cualquier defecto de material o mano de obra en los nuevos dispositivos Joyor acompañados por esta declaración de garantía limitada por un período de 24 meses después de la primera compra al por menor para las partes no...

  • Page 35: Limitaciones De La Garantía

    Joyor no cubre el coste del envío nacional/internacional de la garantía en ningún momento. 5.3 Proceso de solicitud de garantía • Joyor no proporcionará ninguna cobertura de garantía a menos que su reclamo cumpla con todos los términos de esta declaración de garantía limitada y siga el procedimiento de devolución adecuado. •...
  • Page 36 6 CONTÁCTENOS Joyor E-Moving S.L. Dirección Carrer d'Enric Prat de la Riba, 100, 08301 Mataró, Barcelona, España Correo electrónico info@joyorscooter.com Soporte técnico Por favor, ponerse en contacto con el distribuidor oficial Joyor donde compró su patinete eléctrico Sitio Web https://www.joyorscooter.com...
  • Page 37 Joyor Mode d'emploi CONTENU 1 Pièces principales et spécifications techniques 1.1 Pièces principales - Serie A/F 1.2 Spécifications techniques - Série A/F 1.3 Pièces principales - Serie X 1.4 Spécifications techniques - Série X 1.5 Pièces principales - Série Y 1.6 Spécifications techniques - Série Y...

  • Page 38: Pièces Principales Et Spécifications Techniques

    Joyor Mode d'emploi 1 PIÈCES PRINCIPALES ET SPÉCIFICATIONS TECHNIQUES 1.1 Pièces principales - Serie A/F ecran LCD manette d’ajustement et de blocage de la hauteur du guidon manchon de pliage des poignees câble de frein et écran suspension avant LED avant garde boue avant système de pliage...

  • Page 39: Spécifications Techniques - Série A/F

    Joyor Mode d'emploi 1.2 Spécifications techniques - Série A/F Modèle Puissance moteur 250W 350W 350W 500W Type Moteur Moteur DC brushless à entrainement direct Charge maxi 120kg Matériau Alliage d’aluminium Vitesse 25km/h 35km/h Dimensions dépliée 980x540x1140mm Dimensions pliée 880x180x360mm Poids 11.5kg...
  • Page 40 Joyor Mode d'emploi Las piezas principales serie X ecran LCD manette d’ajustement et de blocage de la hauteur du guidon manchon de pliage des poignees câble de frein et écran suspension avant LED avant garde boue avant système de pliage LED arrière...
  • Page 41 Joyor Mode d'emploi Especificaciones técnicas serie X Modèle Puissance moteur 400W 500W Type Moteur Moteur DC brushless à entrainement direct Charge maxi 120kg Matériau Alliage de magnésium Vitesse 35km/h Dimensions dépliée 1150x540x1180mm Dimensions pliée 1060x190x380mm Poids 13kg 15kg Autonomie 30-35km...
  • Page 42 Joyor Mode d'emploi 1.5 Las piezas principales serie Y ecran LCD manette d’ajustement et de blocage de la hauteur du guidon manchon de pliage des poignees câble de frein et écran doublé suspension avant LED avant garde boue avant système de pliage LED arrière...
  • Page 43 Joyor Mode d'emploi Especificaciones técnicas serie Y Modèle Puissance moteur 500W Type Moteur Moteur DC brushless à entrainement direct Charge maxi 120kg Matériau Alliage d’aluminium Vitesse 35km/h Dimensions dépliée 1200x570x1190mm Dimensions pliée 1150x210x430mm Poids 20.5kg 20.5kg Autonomie 40-50km 40-50km Frein Frein à...

  • Page 44: Consignes De Sécurité Importantes

    • Ne conduisez pas la trottinette électrique Joyor sur des surfaces glissantes (par exemple, s’il y a de l'huile ou de la glace ). • N'utilisez pas la trottinette électrique Joyor dans des conditions météorologiques avec une température inférieure à -5°C.

  • Page 45: Pliage Et Dépliage

    Joyor Mode d'emploi 3 INSTRUCTIONS D'UTILISATION 3.1 Pliage et dépliage...

  • Page 46: Ecran

    Joyor Mode d'emploi Ecran 1) Interrupteur On/Off 2) Passage de rapport de vitesse 3) Gachette d'accélération 4) Indicateur de niveau de vitesse 5) Compteur de vitesse 6) Indicateur multi-fonction 7) Indicateur de charge de la batterie 8) Port de chargement USB Les boutons: •...
  • Page 47 Joyor Mode d'emploi Indicateur de vitesse, puissance, voltage, intensité, kilométrage, durée et code d'erreur; contrôle lumières; régulateur de vitesse; passage de rapport; contrôle de puissance. Protocole de communication: UART Indicateur multi-fonction Kilométrage total ODO, kilométrage simple, TRIP, tension en temps réel V, courant de fonctionnement A (indisponible), durée de...
  • Page 48 Joyor Mode d'emploi Le capteur de vitesse est situé au niveau du moteur, l'information est traitée par le controller puis elle est affichée à l'écran. La vitesse affichée dépend du diamètre de la roue. Passage de rapport Appuyez brièvement sur la touche MODE, modifiez le niveau de vitesse, 1 correspond au niveau le plus lent, 3 est le niveau le plus rapide.
  • Page 49 Joyor Mode d'emploi Configuration des paramètres Appuyez longuement sur M et ON / OFF en même temps pour passer en mode de réglage des paramètres. Appuyez brièvement sur le bouton ON / OFF pour changer les paramètres. Appuyez brièvement sur M pour modifier les paramètres. Appuyez simultanément sur les touches M et ON / OFF et maintenez-les enfoncées pour enregistrer et quitter.

  • Page 50: Instructions De Conduite

    • Pour des raisons de sécurité, la trottinette électrique Joyor est équipée d’un dispositif « Safe start » afin d’assurer un démarrage en toute sécurité, ce qui signifie que le moteur ne peut démarrer que lorsque la vitesse du véhicule est supérieure à...

  • Page 51: Maintenance

    4 MAINTENANCE 4.1 Pneus • La trottinette électrique Joyor utilise des pneus élastiques en caoutchouc. Lorsque les pneus sont usés ou crevés, ils doivent être remplacés remplacés sans attendre. • Contactez le distributeur officiel afin de remplacer les pneus d'origine.

  • Page 52: Chargeur

    5 POLITIQUE DE GARANTIE 5.1 Champ d'application de la garantie Cette garantie limitée couvre tout défaut de matériel ou de fabrication relatif aux équipements Joyor neufs accompagnés • de la présente garantie limitée pour une période de 24 mois à la suite du premier achat au détail des pièces non électriques et de la trottinette, et pendant une période de 6 mois pour le batterie, dans des conditions normales...

  • Page 53: Limitations De Garantie

    5.3 Processus de demande de garantie • Joyor ne fournira aucune couverture de garantie à moins que votre réclamation soit conforme à toutes les conditions de cette déclaration de garantie limitée et que vous suiviez la procédure de retour appropriée.

  • Page 54: Nous Contacter

    Joyor Mode d'emploi 6 NOUS CONTACTER Joyor E-Moving S.L. Adresse Carrer d'Enric Prat de la Riba, 100, 08301 Mataró, Barcelona, Espagne E-mail info@joyorscooter.com Support technique Veuillez contacter le revendeur officiel Joyor auprès duquel vous avez acheté votre trottinette électrique Site Internet https://www.joyorscooter.com...
