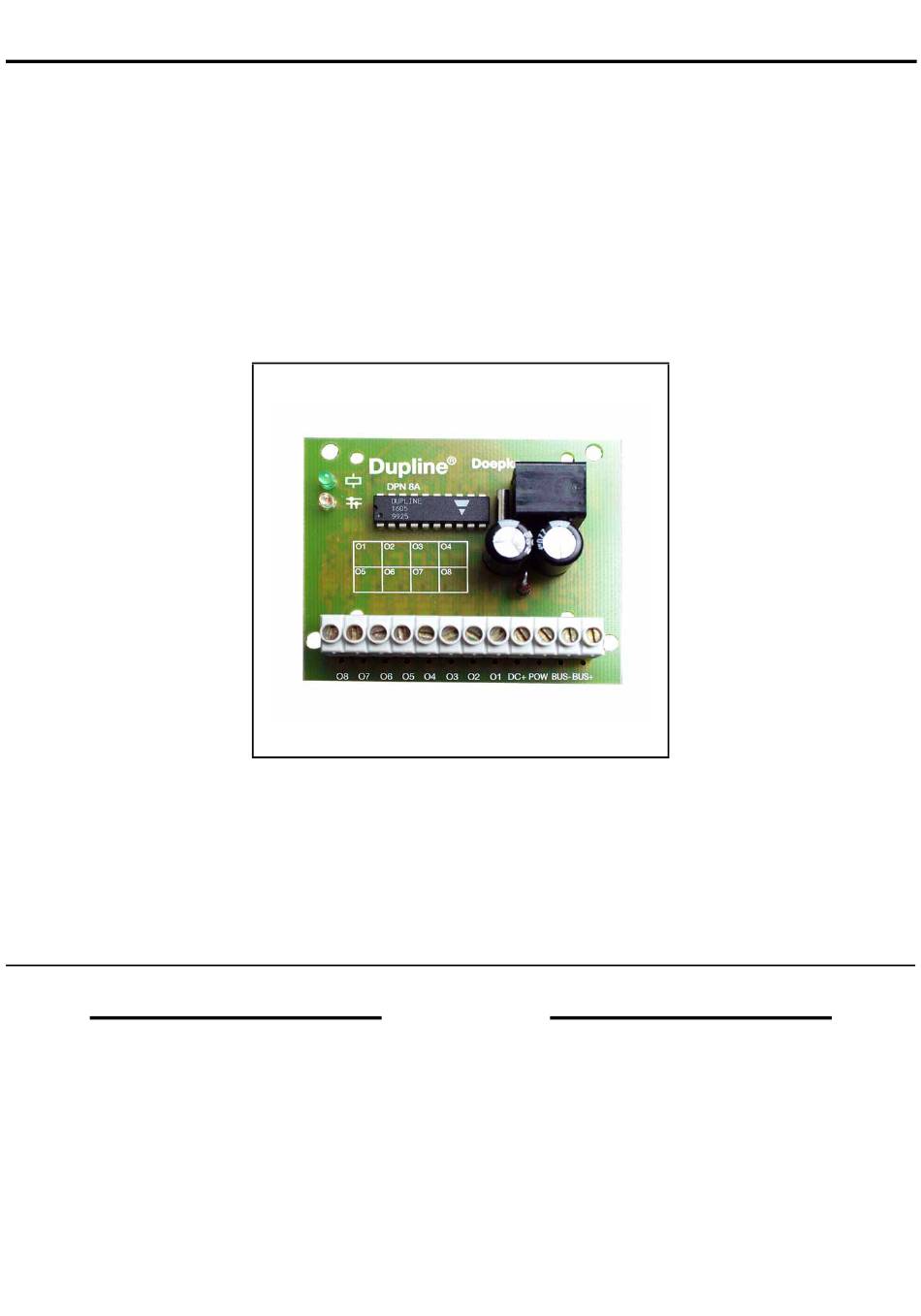

Ausgabeplatinen DNP 8A und DPN 8A
DNP 8A and DPN 8A Output Boards
Inhaltsverzeichnis
1. Allgemeines.................................... 2
2. Wichtige Hinweise vorab ................ 2
3. Kodierung ....................................... 2
4. Inbetriebnahme .............................. 3
5. Anzeigen ........................................ 3
6. Garantie.......................................... 3
7. Technische Daten .......................... 3
Dupline
Bedienungsanleitung
Operating Instructions
3931174/2009.06/E
Table of Contents
8. General Information ....................... 5
9. Important Notes in Advance........... 5
10. Coding............................................ 5
11. Putting into Service ........................ 6
12. Indicators ....................................... 6
13. Guarantee ...................................... 6
14. Technical Data ............................... 6
15. Anschlussbeisp. / Conn. Example . 8
Advertisement
Table of Contents
Related Manuals for Doepke Dupline Series
Summary of Contents for Doepke Dupline Series
- Page 1 Doepke Dupline Ausgabeplatinen DNP 8A und DPN 8A DNP 8A and DPN 8A Output Boards Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines........2 8. General Information ....... 5 2. Wichtige Hinweise vorab ....2 9. Important Notes in Advance... 5 3.
-
Page 2: Allgemeines
Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Ausgabeplatinen DNP 8A/DPN 8A 1. Allgemeines Die Ausgabeplatinen DNP 8A und DPN 8A sind Komponenten des Dupline Installations- systems und ermöglichen das Schalten von acht Verbrauchern über den Dupline-Bus. Die Ausgänge erlauben den Anschluss von Kleinverbrauchern mit einer Spannung von 24 VDC und einem maximalen Strom von 50 mA. -
Page 3: Inbetriebnahme
Doepke Bussignals, kann mit dem Handkodierer DHK 1 im Voraus festgelegt werden. Standard- mäßig ist “Aus” eingestellt. 4. Inbetriebnahme Die Platinen werden mit einer Versorgungsspannung von 24 VDC an den Klemmen POW (24 VDC) und BUS- (0 V) betrieben. Um Potenzialunterschiede zu vermeiden, muss die 0 V-Leitung der Spannungsversorgung direkt zusammen mit dem Dupli- ne Signalleiter (-) auf die „BUS-“-Klemme gelegt werden. - Page 4 Doepke Min. Typ. Max. Spannungsabfall 1,2 V Schaltleistung 200 mA Nennstrom (pro Ausgang) 50 mA Leckstrom im Aus-Zustand 100 µA Ausgänge (DPN 8A) Art PNP-Transistoren, nicht kurzschlussfest Spannungsabfall -2,0 V -2,8 V Schaltleistung 200 mA Nennstrom (pro Ausgang) 50 mA Leckstrom im Aus-Zustand 200 µA...
-
Page 5: General Information
Doepke 1- Table of Contents Operating Instructions DNP 8A / DPN 8A Output Boards 8. General Information The DNP 8A and DPN 8A output boards are components of the Dupline installation sys- tem and permit eight loads to be switched via the Dupline bus. The outputs allow a con- nection of small loads with a voltage of 24 VDC and a maximum current of 50 mA. -
Page 6: Putting Into Service
Doepke 11. Putting into Service The circuit boards have to be operated with 24 VDC at terminals POW (24 VDC) and BUS- (0 V). In order to avoid differences in potential, the common (O V) wire of the voltage supply must be directly connected together with the Dupline signal con- ductor (Dupline-) to the „BUS-“... - Page 7 Doepke Min. Typ. Max. Rated current (per channel) 50 mA Leakage current in Off-status 100 µA Outputs (DPN 8A) Type PNP-transistors, not short-circuit-proof Voltage drop -2.0 V -2.8 V Breaking capacity 200 mA Rated current (per channel) 50 mA Leakage current in Off-status 200 µA...
-
Page 8: Anschlussbeisp. / Conn. Example
Doepke 15. Anschlussbeisp. / Conn. Example 3931174/2009.06/E - The right to make technical changes reserved!
