Holux M-241 Quick Manual

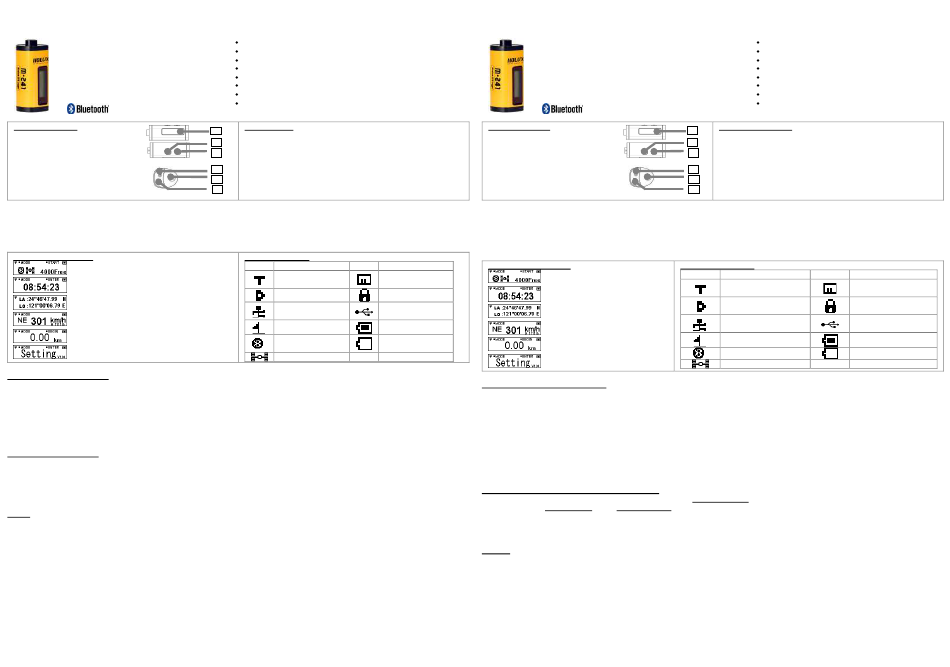

Wireless GPS Logger M-241 Quick Guide
Packing List Standard
Optional

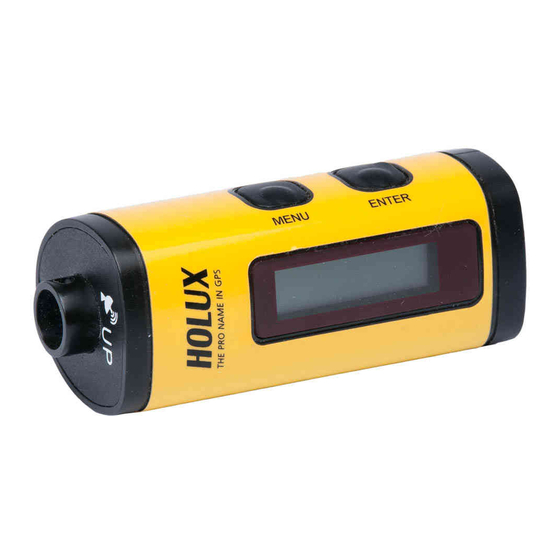

Product Overview
1. LCD Screen
2. MENU Button
3. ENTER Button
4. Power Switch
5. Battery Cover
6. USB Port
* Battery type: 1 AA
How to select a mode
1. Turn on the power switch. The device will turn on and show the Track Log Mode on the LCD.
2. There are 6 operational modes on this device. Please use the MENU Button to change operation mode. ( Track Log Mode -> Time Mode
-> Show Position Mode -> Show Speed & Altitude Mode -> Measure Distance Mode -> Setting Mode -> Track Log Mode. )
LCD Display Overview
： ： ： ： Track Log Mode
： ： ： ： Time Mode
： ： ： ： Show Position Mode
： ： ： ： Show Speed & Altitude Mode
： ： ： ： Measure Distance Mode
： ： ： ： Setting Mode
Connecting the device to PC
Using USB Cable
1. Power On the device.
2. Connect the device to a computer with the USB cable provided in the package.
3. Install the USB driver "CP210x_VCP_Win2K_XP.exe " from the CD provided in the package.
4. The "CP210xUSB to UART Bridge Controller" message will appears on the Device Manager windows of the computer.
Using Bluetooth
Power On the device, and connect the device to a Host with the Bluetooth interface. (Please refer to P.29 of the user manual.)
Download Log Data to PC
1. The user can use Holux application software "HoluxUtility.exe" to download the log data to the PC after connecting the device to the
PC, and easily export the log data to "Google Earth" or "locr GPS Photo".
2. For information on "Google Earth" and "locr GPS Photo", please refer to the file "google_earth_user+guide.pdf" or go to the
relevant websites to download for use.
3. The download time takes about 4 min if the full memory usage.
Notice
1. When the battery charge is low, the battery icon will begin flashing. Please replace with new batteries. DO NOT use rechargeable
batteries to avoid malfunction. Using only alkaline batteries is recommended.
2. For better GPS reception, please point the antenna upwards as illustrated.
3. M-241 is not waterproof. Please avoid any contact with moisture and rain.
4. When inserting the batteries, please note the direction of the polarities.
5. Please do not disassemble, strike, short circuit, or burn the battery to avoid damage to the unit and a fire hazard.
6. The unit does not recharge the battery.
7. If the unit is under the record mode, please press the stop button before powering down. Otherwise any recorded data may be
damaged.
M-241 wireless GPS logger x 1
AA Battery x 1
Car adapter + USB cable x 1
Tool CD x 1
Nylon strap x 1
Quick Guide x 1
Warranty Card x 1
Travel power supply x 1
Button Define
1
MENU Button -> Change & Select function.
2 ENTER Button -> ENTER & OK & START & STOP & BEGIN &
END function.
3
Except at the Setting Mode, when the user presses the "MENU"
key and "ENTER" key at the same time, all keys function will
4
"LOCK", and press the "MENU" key and "ENTER" key at the same
5
time again, the "LOCK" status will cancel.
6
Icons & Indicators
Icon Descriptions Icon Descriptions
Measure Distance
Log by Time
On
Log by Distance Lock On
Device & PC
Log On
Connected
Record Flag Battery is full
Bluetooth Battery is
Connection exhausted
GPS Fix
Drathloser GPS-Logger M-241 SCHNELLER FÜHRER
Lieferumfang
Produktübersicht
1. LCD-Bildschirm
2. Menütaste
3. Eingabetaste
4. Stromschalter
5. Abdeckung des Batteriefachs
6. USB-Anschluss
* Batterieart: 1 AA
Auswählen eines Modus
1. Betätigen Sie den Stromschalter. Das Gerät schaltet sich an und zeigt den Kurs-Aufzeichnungsmodus auf dem LCD- Bildschirm an.
2. Das Gerät hat 6 Bedienungsmodi. Bitte verwenden Sie die Menütaste, um den Bedienungsmodus zu ändern. Kurs-
Aufzeichnungsmodus (Kurz-Aufzeichnungsmodus -> Zeitmodus -> Positionsmodus -> Geschwindigkeits- & Höhenmodus ->
Entfernungsmessmodus -> Einstellungsmodus)).
LCD Anzeige Überblick
： ： ： ： Kurz-Aufzeichnungsmodus
： ： ： ： Zeitmodus
： ： ： ： Positionsmodus
： ： ： ： Geschwindigkeits- & Höhenmodus
： ： ： ： Entfernungsmessmodus
： ： ： ： Einstellungsmodus
Verbinden des Gerätes mit dem PC
Installieren des USB-Treibers
1.
Schalten Sie das Gerät ein.
2. Verbinden Sie über das mitgelieferte USB-Kabel das Gerät mit einem Computer.
3. Installieren Sie den USB-Treiber "CP210x_VCP_Win2K_XP.exe " von der mitgelieferten CD.
4. Klicken Sie auf <Start>, wählen <Setting> [Einstellungen]und dann <Controller > [Systemsteuerung]. Wählen Sie anschließend
<System> und dann <Device Manager > [Geräte-Manager]. Suchen Sie den Eintrag <Connector (COM & LPT)> [Anschluss (COM
& LPT)] und prüfen den Inhalt "CP210xUSB to UART Bridge Controller".
Verwenden der Bluetooth-Funktion
Schalten Sie das Gerät ein und verbinden das Gerät über die Bluetooth-Schnittstelle mit einem Computer. (Siehe S. 29 der
Bedienungsanleitung)
Herunterladen der aufgezeichneten Daten zum PC
1. Sie können mit Hilfe der Anwendungssoftware von Holux "HoluxUtility.exe" aufgezeichnete Daten zum PC downloaden und sogar zu
der Software "Google Earth" oder "locr GPS Photo" exportieren.
2. Informationen über "Google Earth" und "locr GPS Photo" finden Sie in der Datei "Google_earth_user+guide.pdf", oder besuchen
Sie die entsprechenden Websites, um sie von dort herunterzuladen.
3. Der Download kann ca. 4 Minuten dauern, wenn der Speicher voll belegt ist.
Hinweis
1. Ist die Batterieladung niedrig, fängt das Batteriesymbol an zu blinken. Legen Sie bitte neue Batterien ein.
2. Für einen besseren GPS-Empfang richten Sie die Antenne nach oben, wie abgebildet ist.
3. M-241 ist nicht wasserdicht. Vermeiden Sie den Kontakt mit Feuchtigkeit und Regen.
4. Beachten Sie beim Einlegen der Batterien die Richtung der Pole.
5. Sie dürfen die Batterie nicht zerlegen, hart anstoßen, kurzschließen oder ins Feuer werfen, sonst könnte das Gerät beschädigt werden
und einen Brand verursachen.
6. Das Gerät lädt die Batterie nicht auf.
7. Ist das Gerät im Aufnahmemodus, drücken Sie die Stopptaste, bevor Sie es ausschalten. Andernfalls können die aufgezeichneten Daten
beschädigt werden.
Standard M-241 Drathloser GPS-Logger x 1
AA Batterie x 1
Kfz-Adapter + USB-Kabel.x 1
Benutzerhandbuch- und Treiber-CD x 1
Nylonriemen x 1
M-241 Kurzanleitung x 1
Garantiekarte x 1
Optionales Zubehör Netzteil für Reise x 1
Tastenbeschreibung
1
Menütaste -> Damit ändern und wählen Sie eine Funktion.
2 Eingabetaste -> Damit bestätigen Sie Ihre Auswahl.
Außer im Einstellungsmodus können Sie gleichzeitig die
3
Menütaste und Eingabetaste drücken, um alle Tasten zu sperren.
Drücken Sie noch einmal gleichzeitig die Menütaste und
4
Eingabetaste, um die Sperrfunktion zu deaktivieren.
5
6
Symbole & Anzeigen
Symbol Beschreibung Symbol
Aufzeichnen nach Zeit
Aufzeichnen nach
Entfernung
Aufzeichnen aktiviert
Wegpunkt
GPS-Position bestimmt
Bluetooth-Verbindung
Beschreibung
Entfernungsmessung
aktiviert
Sperre aktiviert
Gerät mit PC
verbunden
Batterie voll
Batterie aufgebraucht
