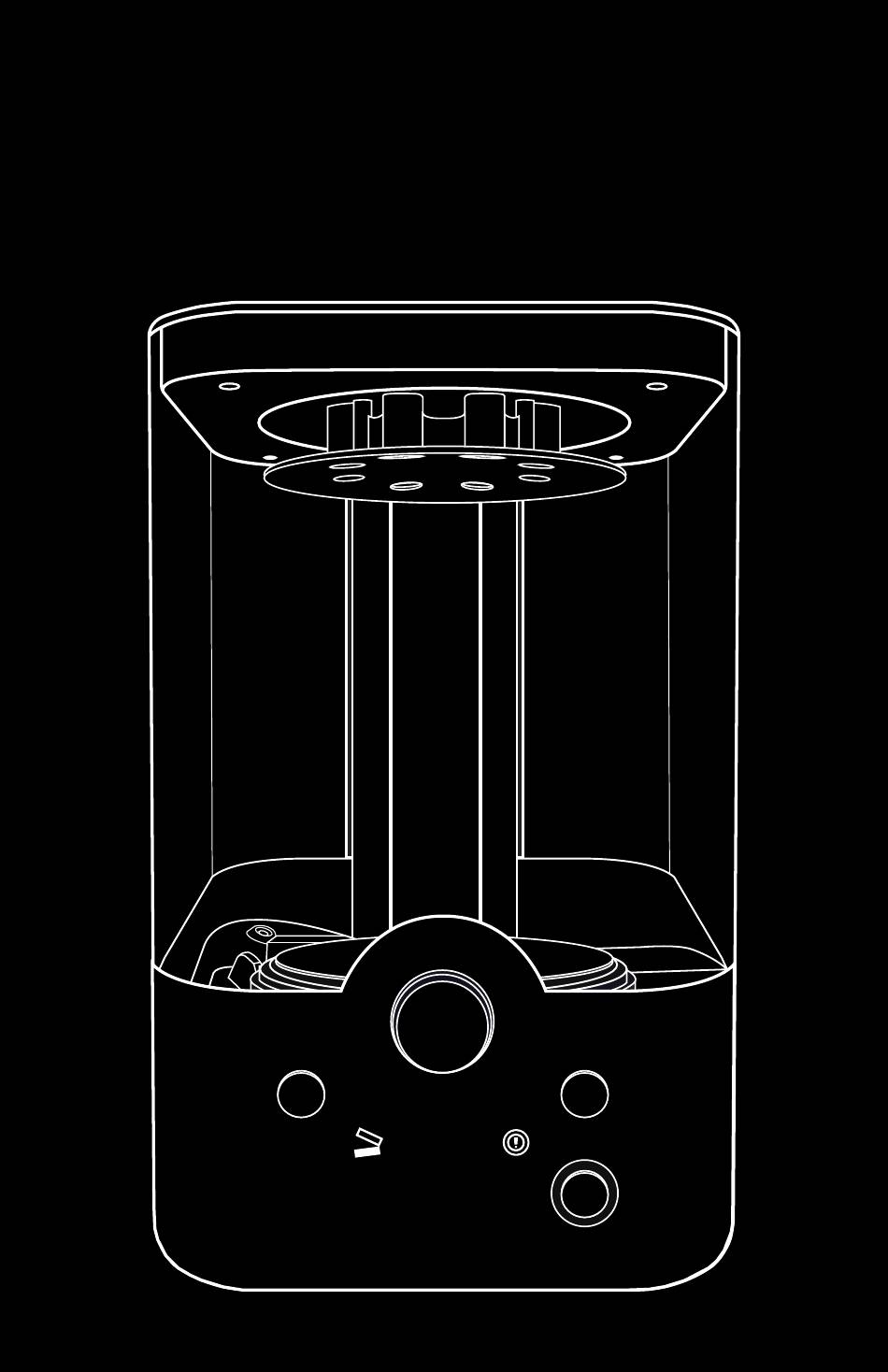

- Page 1 Polysher Operation Manual OPEN/CLOSE CHAMBER LIGHTS ON/OFF Polysher...
- Page 2 polysher.polymaker.com...
-
Page 3: Table Of Contents
CONTENTS Introduction Important Safety Instructions Specifications Information on Disposal for Users of Waste Electrical & Electronic Equipment Package Contents Essential Parts of the Polysher Setting up your Polysher Operating your Polysher PolySmooth Maintenance and Troubleshooting Contact Information... -
Page 4: Introduction
The support structure comes off very easily as well, making it ideal for complex geometries. The real magic occurs when you put your PolySmooth prints into the Polysher With Polymaker’s unique Micro-Droplet Polishing technology, the layer lines will magically disappear, leaving you with a truly finished object with shiny, smooth surfaces. -
Page 5: Important Safety Instructions
(also known as IPA) with the Polysher . Use of any other solvent or liquid can result in irreversible damage to your Polysher and increased risk of fire or explosion. Make sure the IPA you are using is not mixed with another solvents, always double check the alcohol notice. -
Page 6: Specifications
Storage Temperature 0 – 38 °C [32 – 100 °F] Power Requirements Power Supply: INPUT: AC 100-240V, 50/60Hz, 0.4A OUTPUT: 5V 2000 mA ShenZhen Rongweixin Technology Co.Ltd Polysher INPUT: 5V 2000mA INFORMATION ON DISPOSAL FOR USERS OF WASTE ELECTRICAL & ELECTRONIC... -
Page 7: Package Contents
PACKAGE CONTENTS Your Polysher package should contain the following: OPEN/CLOSE CHAMBER LIGHTS ON/OFF Polysher Polysher Power Supply x1 Nebulizers x2 Platforms x2 “Grate” style Solid reservoir cover x1 Suction pipette x1 reservoir cover x1... -
Page 8: Essential Parts Of The Polysher
Polysher . A polishing cycle cannot be started while this light is on. DC Power In: The port for the DC power cable is located on the back of the Polysher... - Page 9 OPEN/CLOSE CHAMBER LIGHTS ON/OFF...
-
Page 10: Setting Up Your Polysher
Please choose the one suited to your country/region. Attach the power cable to the power port, which is on the lower back of the Polysher Power On the Polysher Connect the power supply to mains power. - Page 11 Install the Reservoir Cover Place the “grate” cover over the reservoir. Install the Platform Place the platform on the raised platform tray when the Polysher is fully open. You can then push the open/close button to lower the platform into the Polysher...
-
Page 12: Operating Your Polysher
You can let the Polysher run automatically until the timer expires, or you can stop polishing at any time by rotating the control knob counterclockwise until no time indicators are shown. - Page 13 Install the Reservoir Cover If you do not plan to use your Polysher again in the near future, we recommend exchanging the grate cover with the solid...
-
Page 14: Polysmooth Tm
Instructions PolySmooth can be printed under similar conditions as regular PLA. Prints made with PolySmooth can be post-processed using the Polysher (purchased separately) and alcohol to dramatically increase the smoothness of the surface. PolySmooth works well with commonly available build surfaces. To improve first layer adhesion, coat the build surface with a thin layer of PVA glue (using a glue stick), or heat the HBP (if equipped) up to 70 °C. - Page 15 Key Features Polyshable: The first 3D printable filament engineered for layer free post-processing. We have specifically developed PolySmooth to work alongside the Polysher providing the solution to dramatically improve the surface quality of 3D printed objects. Easy to Print: PolySmooth is compatible with all filament-based 3D printers and prints under similar conditions as PLA.
-
Page 16: Maintenance And Troubleshooting
The alcohol, unless contaminated, can be repeatedly used for polishing. Removing the casing The Polysher can be operated without the need to remove the casing. However, if it is needed to fully remove the casing, follow the instructions below: Raise the platform to the upmost position;... -
Page 17: Contact Information
CONTACT INFORMATION Visit polymaker.com and follow us on our social media channels for product updates, videos, tutorials and more! facebook.com/Polymaker.3D twitter.com/Polymaker_3D youtube.com/Polymaker instagram.com/Polymaker_3D pinterest.com/Polymaker thingiverse.com/Polymaker_3D facebook.com/groups/Polymaker For questions or further information, please contact us at: 647 SongTao Road Building 1... - Page 19 Polysher 3D打印件抛光机 使用说明 OPEN/CLOSE CHAMBER LIGHTS ON/OFF Polysher...
- Page 20 polysher.polymaker.com...
- Page 21 目录 说明书 重要安全提示 规格参数 废弃电子产品处理方式 包装清单 主要部件说明 设置抛光机 开始抛光 PolySmooth 维护及常见问题处理 联系我们...
-
Page 22: 说明书
说明书 感谢您购买Polymaker 的Polysher 抛光机！同时使用Polysher 和PolySmooth （需另外购买）能将您的3D打印件表面质量提升到前所未有的高度。 PolySmooth 是一款全新的3D打印线材。它和PLA一样，非常容易打印，可以用 在任何线材挤出式3D打印机上。 PolySmooth 打印件表面质量的变化是在Polysher 抛光机里面实现的。Polymaker 独有的微滴抛光技术能够消除打印件上的层纹，让表面光滑闪亮。... -
Page 23: 重要安全提示
重要安全提示 请使用异丙醇在Polysher 抛光机里进行抛光。首次使用前，请仔细阅读 以下内容。 请详细阅读操作说明 请保留操作说明以便于查阅 请注意警告信息 请遵照说明进行操作 异丙醇是易燃液体。请勿将设备靠近明火、火星、热源及火源。 仅能使用异丙醇在Polysher 里进行抛光。使用其他任何溶剂或液体会引起该设备不可逆 的损坏，同时会增加着火或爆炸的风险。 确保你使用的IPA不与其他溶剂混合，检查IPA注 意事项 。 请在通风良好的地方使用此设备。防止吸入醇雾。 请将抛光机放置于水平平面上。在非水平平面操作抛光机可能导致醇液泼洒或泄出。 避免长时间皮肤直接接触异丙醇。如果不慎进入眼睛，请先确保摘除隐形眼镜后用清水冲 洗至少15分钟，并及时就医。 请勿吞食异丙醇。如果不慎吞食，请立即就医并告知误食异丙醇。 请勿遮挡抛光机上任何用于通风的设计。 请勿在操作中使用除设备制造商提供的配件/附件意外的部件。 请在经认证的售后部门咨询或寻求维修服务。 请勿使用非设备原装配套或经设备商认证的电源适配器。 任何关于产品使用安全的问题，请发邮件到inquiry@polymaker.com。 我们将及时为您解答。 异丙醇在某些国家可能为管制商品。请遵循当地法律规定进行购买。。 建议使用浓度70%以上的异丙醇。想达到更好效果，请使用浓度不小于90%的异丙醇。... -
Page 24: 规格参数
最大抛光打印件尺寸 150 mm (直径) x 180 mm (高) 机器运行环境温度 15 – 32 °C 机器存放环境温度 0 – 38 °C 工作电源 电源适配器参数: 输入AC 100-240V, 50/60Hz, 0.4A 输出: 5V 2000 mA 深圳市荣为信科技有限公司 Polysher 电源要求 输入: 5V 2000mA 废弃电子产品处理方式 左图标志见于设备机身或说明书，表明该设备不能与生活垃圾一起处理。请咨 询当地垃圾分类站处理此类设备垃圾的方法。 某些国家或区域也可以将旧机器运至经销商做以旧换新处理。 合理处理此类设备垃圾将会减少其对健康及环境带来潜在威胁的风险，反之则会增加风险 请联系当地相关部门咨询垃圾分类细则。... -
Page 25: 包装清单
包装清单 完整的Polysher 包装里应包括 OPEN/CLOSE CHAMBER LIGHTS ON/OFF Polysher Polysher 电源适配器 x1 雾化头 x2 抛光托盘 x2 胶头吸管 x1 带栅格的醇槽盖 x1 全封闭的醇槽盖 x1... -
Page 26: 主要部件说明
主要部件说明 抛光机电源开关按钮。接通电源后，轻按此键开启抛光机。长按后松开则关闭抛光机。 抬升或下降抛光台。按下按钮，抛光台将升起。全部升起后按下此键将下降抛光台在升降 过程中按下此键，将停止升降。 主控旋钮 顺时旋转旋钮将开始抛光。每一个LED指示灯代表5分钟抛光时间，顺时针或逆时针旋转旋 钮，以增加或减少抛光时间。抛光时，按下旋钮，可通过旋转旋钮来设置不同颜色的雾化 头灯光效果。 外壳 透明外壳便于观察抛光过程并提供气密性，防止醇雾泄露。 雾化头 雾化头用来将醇液转化为醇雾并喷射于抛光机中。雾化头里面放置的海绵从醇槽里吸取醇 液并传导到雾化头顶端的雾化片。雾化片通过每秒上千次的震动将醇液雾化并喷射出来。 雾化头可以更换。轻拔雾化头可以将其拆除。安装雾化头时，请将雾化头底部的四个引脚 对准抛光机底部左上角的四个插孔，轻按稳固即可。 醇槽 储存并回收用于抛光的醇液。 醇槽盖 包装中有两种醇槽盖。一种是带栅格的醇槽盖，便于醇液回流，在抛光过程中使用。另一 种是全封闭的醇槽盖。短期内不使用抛光机并且又不需回收醇液时使用，以最大程度减少 醇液的挥发。 抛光台和抛光托盘 抛光托盘置于抛光台上，用于放置PolySmooth 的抛光件。抛光台可升降以便放置抛光 件。抛光托盘两边有把手设计，方便取用。 抛光机顶灯开关按下开关，打开或关闭抛光机顶灯。顶灯经过 1-2秒全亮或熄灭，在这个 过程中，按下按钮，可以选择顶灯当下的亮度。 雾化头警告灯 当雾化头警告灯亮起时，无法进行抛光操作。有可能出现以下几种情况：有可能出现以下 几种情况:雾化头接触不良或者雾化头失灵 密封不良警告灯 当密封不良警告灯亮起时，无法进行抛光操作。有可能出现醇雾泄露风险。请检查外壳是 否盖好。 直流电源插孔 Polysher 抛光机的直流电源插孔位于机体后侧下方。... - Page 27 OPEN/CLOSE CHAMBER LIGHTS ON/OFF...
-
Page 28: 设置抛光机
设置抛光机 接通电源 请选择符合当地插座标准的适配器插头进行使 用。抛光机的电源插孔位于机体后侧下方。 启动抛光机 接通电源后，按下抛光机正面主控面板右下方 的电源键启动抛光机。抛光机启动时会播放启 动提示音，同时环形LED指示灯亮起。 打开抛光机 按下Open/Close升降按钮，抛光台将开始上 升。抛光台上升至最高位时将自动停止。 打开透明腔罩 抬起透明腔罩并将其钩在风扇边缘上，如图所 示 。 安装雾化头 安装时将雾化头下方的四个引脚稳固地插入抛 光腔左上角的插孔中，并用手轻按，以保证接 触良好。 高浓度的异丙醇将缩短抛光时间并获得更好的抛光效.果... - Page 29 加注醇液 加注醇液。建议加注至醇槽容积80%-90%。建 议使用浓度70%以上的异丙醇。 推荐使 用浓度不小于90%的异丙醇 。 安装醇槽盖 醇液加注完毕后，请盖好带栅格的醇槽盖。 安装抛光托盘 请将抛拖盘至于抛光台上。...
-
Page 30: 开始抛光
开始抛光 放置一个PolySmooth 打印件于抛光托盘上。 按下升降开关 按下升降开关时，升降台将缓缓下降，直至到 达抛光机底端。此时整个抛光机呈密封状态， 抛光机正面控制面板上密闭不良指示灯熄灭。 若指示灯未熄灭，请检查抛光台是否良好落 位。 开始抛光 顺时旋转旋钮，抛光开始。此时，雾化头开始 喷出醇雾，抛光托盘开始旋转。若干分钟之 后，醇雾将布满整个腔体。 左右旋转旋钮，可以设置抛光时间，每亮一个 LED指示灯，表示增加5分钟时间。最佳抛光时 间与醇液浓度，环境温度，抛光件尺寸，雾化 头海绵饱和状态等相关。一般来说，第一次可 将抛光时间设定在20-40分钟（点亮4-8个LED 灯）进行试抛。 按下Chamber Light 按扭可点亮抛光腔体顶 灯。按下主控旋钮后，进行左右旋转，可选择 雾化头灯光颜色。 可以按照设置好的时间让抛光机自动工作并停止，或者在抛光时随时逆时针旋转主控 旋钮来停止抛光。结束时，会有提示音提示抛光结束。此时，位于抛光机顶端的风扇 将自动开启，启动“清洁”模式，吹散醇雾。... - Page 31 升起抛光台 抛光结束后，可按下Open/Close按钮升起抛 光台。 晾干 当抛光台上升完毕后，可将置有抛光件的抛光 托盘取出，放在一旁进行晾干。此时请不要触 碰抛光件，以免留下指纹。此时可使用另一个 抛光托盘进行抛光。 抛光件需若干小时才能完全干燥。用风扇或真 空干燥箱可加速干燥过程。请避免抛光件接触 热源或者直接烘干。 模型在几周后会慢慢变硬，为了加快这个过 程，你可以使用风扇 。 安装全封闭醇槽盖（可选） 如果短期不需使用抛光机，建议将带栅栏醇槽 盖换成全封闭醇槽盖以减少醇液的挥发及雾化 头海绵的干燥。...
-
Page 32: Polysmooth Tm
1.75 或 2.85 (< ± 0.05 mm, 一般~ ± 0.02 mm) 平均线径 推荐打印温度 190 – 220 C (1.75 和 2.85 mm相同) 推荐打印速度 40 – 90 mm/s 加热底板（如有此功能）推荐设置温度 0 - 70 °C 说明 PolySmooth 可以在和PLA相似的打印条件下进行打印。 可以在Polysher （需另外购买）里用 异丙醇 对PolySmooth 的打印件进行后处理，以 极大程度提高PolySmooth 打印件的表面质量，消除层间纹理。 PolySmooth 能在常见打印底板上进行打印。为进提高首层粘合强度，可使用PVA胶棒 涂抹在打印地板上或者将打印底板加温至70 °C。 PolySmooth 线材较易吸潮，建议未打印时，将线材放入自封口袋中密封，以减少材料 对水分的吸收， 确保最好的打印效果。... - Page 33 卓越特性 可抛光性 PolySmooth 是全球第一款能够对其打印件进行“抛光”处理，消除层间纹路的3D 打印 材料。配合Polymaker研发的Polysher 抛光机使用，能极大提高其打印件的表面质量。 易于打印 Polysmooth 可以在和PLA一样，甚至更宽泛的的条件下打印。其无异味，不需要加热 底板也能轻松打印的特性，非常适合桌面式3D打印机。 出色的综合力学性能 相比于市场上其他常见材料，PolySmooth 具有更好的综合力学性能，能充分满足日常 打印的需求。 优化的支撑 Polymaker将研发PolySupport 时的灵感重新注入到了PolySmooth 的开发上。打印件 的自身支撑非常容易去掉而且抛光后不会留下任何痕迹。 不易翘曲 PolySmooth 在打印过程中内应力极小，大大降低了其翘曲的可能性，非常适合打印较 大的部件。...
-
Page 34: 维护及常见问题处理
常见问题及解决方案 如果雾化头警告灯亮了，该如何处理？ 请检查雾化头是否松动。轻按雾化头，以确保其连接良好。 如果喷雾量明显小于正常情况该如何处理？ 正常情况下，几分钟之内醇雾就会布满整个抛光机。如果一直未能布满或者醇雾非常稀 薄，请检查醇槽中是否有足够的醇液，并根据情况适量加注。低雾量也意味着需要更换 雾化头 。 清理醇槽 包装中带有一只30毫升的胶头吸管用于清理醇槽中剩余的醇液。吸取醇液的过程中，请 勿将热源、明火或者火星靠近醇槽。吸出的醇液若妥善保存，可再次使用。 取下外壳 一般来说，不需将抛光机的外壳取下。若有必要，请遵循以下步骤： 将抛光台升至最高位置 将外壳由下举起至抛光机顶端。两手向外轻轻扩张外壳后端，并同时往上移出。 将外壳放回，先两手向外轻轻扩张外壳后端，并同时往下放入。请确保外壳与抛光机底座 之间的橡皮密封圈接触良好，保证密封效果。... -
Page 35: 联系我们
联系方式 欢迎用社交媒体分享您的使用心得： facebook.com/Polymaker.3D twitter.com/Polymaker_3D youtube.com/Polymaker instagram.com/Polymaker_3D pinterest.com/Polymaker thingiverse.com/Polymaker_3D facebook.com/groups/Polymaker 更多信息欢迎邮件咨询： E-mail: inquiry@polymaker.com 中国上海浦东新区张江高科技园区 松涛路647号一号楼... - Page 36 www.polymaker.com...
