Pro'sKit SS-956 User Manual

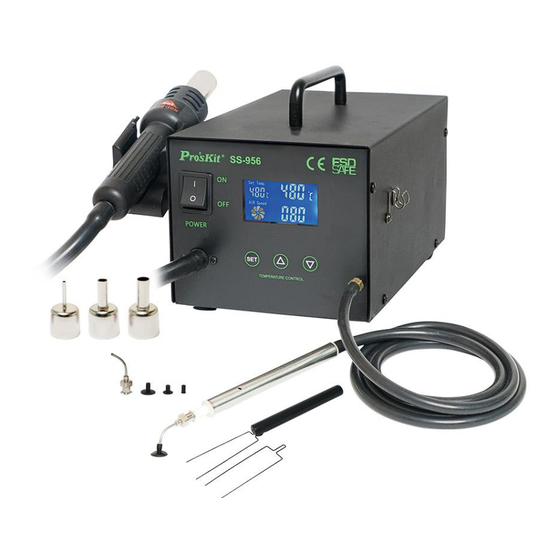

Smart rework station with vacuum pickup
Hide thumbs

Advertisement

Quick Links

Download this manual
SS-956
SMART REWORK STATION WITH VACUUM
PICKUP
User's Manual
st
,
1
Edition
2017
©2017 Copyright by Prokit's Industries Co., Ltd.

Advertisement

loading
Need help?

Need help?

Do you have a question about the SS-956 and is the answer not in the manual?

Questions and answers

Related Manuals for Pro'sKit SS-956

Summary of Contents for Pro'sKit SS-956

  • Page 1 SS-956 SMART REWORK STATION WITH VACUUM PICKUP User’s Manual Edition 2017 ©2017 Copyright by Prokit’s Industries Co., Ltd.

  • Page 2: Safety Instructions

    Advise those in the work area that the unit can reach very high temperatures and should be considered potentially dangerous.  Turn the power OFF when no longer using the Pro’sKit SS-956 or when leaving it unattended.  Before replacing parts or storing the unit, allow the unit to cool and then turn the power OFF.

  • Page 3: Features And Specifications Features

    UP button (to increase temperature or air speed.) Suction pen Packing List: 1. SS-956 Smart Rework Station with Vacuum Pickup with Two Holders 2. User’s Manual 3. Hot Air Gun 4. Air Nozzle x 3 5. Vacuum Suction Pen Φ12.5mm,Φ10mm ,Φ6.5mm, Φ3mm Suction Cup : 7.
  • Page 4 Specifications: Specification SS-956B SS-956H SS-956E Power Input 220V~240V~, 50Hz 110V~120V~，60Hz Power Consumption 600W Temperature Range Room Temperature~480°C(896°F) Heating Element Metal Heating Core Temperature Calibration 0~699℃(0~999℉) , Adjustable Pump/Motor Type Diaphragm Pump Air Capacity 24L/min(Max) Suction Capacity 100g Auto Sleep Function Auto Cool-Off Function Equipment Noise <50dB...
  • Page 5 Assembly Loosen the nozzle mounting screw, attach the nozzle on hot air gun, then screw shows as the figure 1. Fig. 1 Place the hot air gun on the holder.(Fig. 2) Fig. 2 Please remove the pump securing screw (M5x12 with red mark) from the bottom of the rework station.
  • Page 6 In temperature setting mode, the ”Set Temp” words will shinning, adjust the temperature by using the UP▲ and DOWN▼ buttons. In another way, you can also press the UP▲ and DOWN ▼ buttons directly in the main menu to set the temperature. In the air speed setting mode, the ”Air Speed ”...
  • Page 7 Fig.8 When the status display under temperature is "L” or “L L"(Fig. 9), it means temperature has been calibrated and decreased before. Fig. 9 When the status display under temperature is "HHH"(Fig. 10), it means temperature has been calibrated to max. temperature, which can not be increased but only decreased. Fig.

  • Page 8: Auto Sleep

    CAUTION: Choose reset mode will modify all the parameter to the initial setting, please do it carefully. Auto Sleep When hot air gun put on the holder, the temperature of hot air gun will start to decrease (Fig.14), and the display will show “ SLP“ to indicate hot air gun is in sleep mode now. When the temperature is lower than 100℃, the station will display as Fig.3.
  • Page 9 Fig. 17 5. After removing SMD components, remove residual soldering solder tin with desoldering tool.  SMD Rework Operation Instructions 1. Apply proper quantity of solder paste and install the SMD components on PCB. 2. Refer to Fig. 18 to preheat components Fig.

  • Page 10: Troubleshooting

    Trouble Shooting Warning: Before checking the inside of the SS-956 or replacing parts, be sure to disconnect the power plug. Failure to do so may result in electric shock. Defect Situation...

  • Page 11: Fuse Replacement

    Replace the Heating Element Warning: Before checking the inside of the SS-956 or replacing parts, be sure to disconnect the power plug. Failure to do so may result in electric shock. 1. Dissemble hot air gun and air tube 2. Loosen 3 screws of the hot air gun shell and open the shell (fig.22) Fig.
  • Page 12  請確認產品電源是連結在有接地的插座上。  請勿拆開氣泵。  請勿任意修改任何組件。  請設定合適的溫度及風量，當機體內部溫度過高時將會啟動機器安全過溫保護裝置  熱風拆焊器在停止使用時，務必進行自動冷卻，在此冷卻時間內請勿拔掉插頭。  請使用本公司所提供的替換元件。  請勿弄濕產品或是用濕的手去使用產品。  請握住插頭位置拔掉插頭，請勿直接拉電線拔除。  請確認工作的區域通風良好。  兒童不可操作本產品 SS-956，不熟悉 SS-956 產品的人員使用時，需有熟悉操作的人員指導使 用。  兒童必須被監督以確保他們不會玩弄機台。  如果電源軟線損壞，為了避免危險，必須由製造商、其維修部或類似部門的專業人員更換 一、 產品特點：  本產品獨特採用最新型長壽蜂窩式發熱體及大螢幕液晶屏顯示。  600W 大功率快速恒溫，隨開隨用  全新單片 SMD 電路板，搭配精密 CPU 和智慧軟體，控溫精准、風量穩定、維修容易。...
  • Page 13 熱風槍 DOWN 減鍵 設定功能鍵 (降低溫度或風速) UP 加鍵 (調升溫度或風速) 吸筆 包裝清單: 1. SS-956 熱吹吸筆焊台主機(含熱風槍掛架) x1 2. 使用說明書 x1 3. 熱風槍 x1 4. 噴氣嘴配件 x 3pcs 5. 撬棒（寬） ：15mm／20mm x 各 1 6. 吸筆支架 x1 7. 吸筆 x1 8. 吸盤:Φ12.5mm,Φ10mm ,Φ6.5mm, Φ3mm...
  • Page 14 三、 規格 產品規格 SS-956B SS-956H SS-956E 輸入電壓 220V~240V~, 50Hz 110V~120V~, 60Hz 消耗功率 600W 熱風溫度範圍 室溫~ 480˚C (室溫~ 896˚F) 熱風槍發熱芯 鎳鉻絲發熱芯 空氣幫浦 膜片式 空氣量 24 公升/每分鐘(最大) 吸物重量 100g 智能校溫範圍 0~699℃ (0~999℉)，可調整設定 運作噪音 <50dB 溫度顯示 LCD (60mm x 35mm，背光功能) 休眠模式 放入手柄架休眠 休眠溫度 100℃/212℉...
  • Page 15 四、 LCD 顯示面板 溫度設定 實際溫度 風量(吸力)比例顯示 風速指示 五、 使用方法 1. 組裝 ● 鬆開熱風嘴的安裝用螺絲，將熱風嘴裝入後鎖緊螺絲(圖 1） ，原配 3 個圓形熱風嘴只需插入風嘴即 可。 圖 1 ● 將熱風槍放到熱風槍拆焊架上（圖 2） 圖 2 ● 第一次使用前請拆除機身底部緊固氣泵之螺絲後(如下紅色標記)，方可通電，否則將可能引起嚴重 故障。(如下方照片) 紧泵螺丝，使用前请先拆下 ● 將電源插頭插入插座 ● 打開電源開關，LCD 顯示幕亮起 (圖 3)，拿起熱風槍後螢幕顯示上次關機前設定的溫度”。...
  • Page 16 圖 3 ● 關閉電源開關後, 氣泵會繼續送風使發熱元件降溫, 此時請勿將插頭拔起。待氣泵完全靜止後才可 以將插頭拔掉. 設定吹焊槍溫度和風量的方法(以下操作吹焊手柄不可在焊槍擱置架內) 2.1 開機後進入主畫面(圖 4)，輕按 SET 鍵 1 秒即可切換為溫度設定或風量設定。當”Set Temp”字樣閃 爍時，代表進入溫度設定模式，此時可以按▲或▼來調整溫度。也可在主畫面直接按▲或▼來調整 溫度（溫度調整範圍 0~480℃） 。 2.2 當”AIR Speed” 字樣閃爍時，代表進入風量設定模式，此時可以按▲或▼來調整風量（風量調整範 圍 20~100） ，停止操作約 2 秒後即自動返回主畫面。 圖 4 2.3 長按 2 秒 SET 鍵可以快速設定溫度和風量（圖 5） ，當數字顯示閃爍時，此時可以藉由按▲或▼來 調整，調整完後再輕按 1 秒 SET 鍵切換下一個數字位置，依次設定溫度和風量數值，直到全數確 認完成再退出設定狀態。...
  • Page 17 圖7 當溫度數值下方顯示“H”或”HH” (圖8),表示焊台溫度已被校準調高過。例：設定溫度350℃,實際溫 度320℃,如圖3.1進行溫度校準後,溫度將由320℃調升到350。 圖8 當溫度數值下方顯示“L”或”LL”(圖9),表示焊台溫度已被校準調低過。 圖9 當溫度數值下方顯示“HHH” (圖10),表示焊台溫度已調整至最高溫度或校溫幅度過大,為了機器安 全考慮,此時無法再繼續調升溫度,但可調降溫度。 圖10 當溫度數值下方顯示“LLL” (圖11),表示焊台溫度已調整至最低溫度,為了機器安全考慮,此時無法 再繼續向下調降溫度,但可調升溫度。 圖11 4. ℃/℉切換 按住 SET 鍵並打開開關, 畫面顯示如下圖, 此時可按▲或▼切換℃/℉單位，再按 SET 鍵確認後退 出。 圖 12 5. 恢復出廠設定 同時按▲和▼鍵開機，自動進行恢復（圖 13） ，大約 1 秒後自動轉入正常主畫面 圖 13 6. 休眠 手柄放入拆焊架後, 溫度會自動降溫至 100℃，之後進入休眠(圖 14）以保護發熱元件壽命, 低於...
  • Page 18 100℃後螢幕轉回(圖 3), 繼續降溫至環境溫度。 圖 14 7. 電源關機延時 當關閉電源後，拆焊台會用最大風量將發熱元件降溫至 100℃再關機（圖 15）以確保安全。 圖 15 警告： 1.氣泵停止前請不要拔掉插頭； 2.不要用手接觸剛剛拔掉插頭的極片，以免產品內部放電造成對人體電擊 8. SMD.吹焊作業 ● 取下（QFP） 1. 調整風速及溫度按鍵 安裝起拔器(選配) , 將起拔器套入元器件底下（圖 16）如果元器件寬度不適合起拔鋼線尺寸,可 擠壓鋼線寬度以適應之。PLCC，積體電路電阻等部件，請用小鑷子拆下。 圖 16 2. 加熱 將熱風槍放在積體電路正上面，熱風嘴對準所要熔化焊錫部份，吹出熱風熔化焊錫。熱風嘴不可 觸及元器件引線 3. 拆下部件 焊錫熔化時，拉起起拔器移開部件（圖 17） 圖 17 4. 清除焊錫 移開部件後，使用吸錫器或除錫工具清除殘餘焊錫...
  • Page 19 ● 安裝（QFP） 1. 塗抹適量錫膏，將部件放在線路板上 2. 預備加熱 參閱（圖 18）預熱部件 圖 18 3. 焊接 向引線框平均噴出熱風（圖 19） 圖 19 4. 清理 焊接完畢，清除殘餘助焊劑 ●吸筆使用 1.依據需要提取的物品重量(建議不大於100g)及表面大小,選擇使用的吸盤規格安裝在吸筆的頭部（圖 20） 圖20 2.將吸盤平整放置在被吸物的表面, 用手指按住吸筆上的孔位（圖 21）,使吸筆吸住物品. 3.將被吸物移動到放置的位置,鬆開堵住吸筆小孔上的手指,物品會脫離吸盤. 圖21 4.單獨使用吸筆的吸力調整, 熱風手柄在擱置架內休眠狀態時,按▲和▼鍵可調節吸筆吸力大小,調節範圍 (20~100)
  • Page 20 注意事項：  使用吹焊搶及吸筆時注意皮管不可彎折、受壓變形,以免影響風量和吸力.  裝噴咀時勿用力過大，或用鉗子拉動邊緣，勿過度擰緊螺絲.  小心高溫操作, 切勿在易燃氣體、紙質、或其他易燃物品附近，使用本拆焊台，噴咀十分灸熱，為 免灼傷身體，切勿觸摸發熱管，或以熱氣直噴身體部位.  對於新機，因手柄內有隔熱材料—雲母管，開機後短時間內冒白煙，這屬正常現象.  熱氣焊接是有效的,但也可能導致焊劑球、焊劑搭連等問題。我們建議您仔細檢查焊接元件  確保被吸物表面需要光潔, 以利被吸取.  注意防靜電措施, 以免損壞器件. 六、 故障排除說明 警告：檢查前請先移除插頭 故障現象 可能原因 解決方法 打開電源不工作 保險絲燒毀 更換相同型號保險絲 SS-956E(110V) : 250V / 8A SS-956B(220V) : 250V / 5A SS-956H(220V) : 250V / 5A 熱風溫度不正常...
  • Page 21 6. 請用溫度錶測量出風口風溫與拆焊台設定溫度是否一致，如有誤差請參考溫度校準方法進行校準 八、 更換保險管 當有誤用的狀況而造成保險絲燒斷時，可以自行更換新的保險絲。 請以一字起子拆下電源座下方保險絲座後（圖 23） ，裝上新的保險絲再裝回保險絲座即可。 2. 保險絲管規格: 5A/250V（220V 產品）8A/250V（110V 產品）(Φ5x20mm)（請使用符合 UL 規格的保 險管） 圖 23...
  • Page 22  请确认产品电源是链接在有接地的插座上。  请勿拆开气泵。  请勿任意修改任何组件。  请设定合适的温度及风量，当机体内部温度过高时将会启动机器安全过温保护装置  热风拆焊器在停止使用时，务必进行自动冷却，在此冷却时间内请勿拔掉插头。  请使用本公司所提供的替换组件。  请勿弄湿产品或是用湿的手去使用产品。  请握住插头位置拔掉插头，请勿直接拉电线拔除。  请确认工作的区域通风良好。  儿童不可操作本产品 SS-956，不熟悉 SS-956 产品的人员使用时，需有熟悉操作的人员指导使 用。  儿童必须被监督以确保他们不会玩弄机台。  如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换 一、 产品特点：  本产品独特采用最新型长寿蜂窝式发热体及大屏幕液晶屏显示。  600W 大功率快速恒温，随开随用  全新单片 SMD 电路板，搭配精密 CPU 和智能软件，控温精准、风量稳定、维修容易。...
  • Page 23 DOWN 减键 设定功能键 (降低温度或风速) UP 加键 (调升温度或风速) 吸笔 包装清单: 1. SS-956 热吹吸笔焊台主机(含热风枪挂架) x1 2. 使用说明书 x1 3. 热风枪 x1 4. 喷气嘴配件 x 3pcs 5. 撬棒（宽） ：15mm／20mm x 各 1 6. 吸笔支架 x1 7. 吸笔 x1 8. 吸盘 Φ12.5mm,Φ10mm ,Φ6.5mm, Φ3mm...
  • Page 24 三、 规格 产品规格 SS-956B SS-956H SS-956E 输入电压 220V~240V~, 50Hz 110V~120V~, 60Hz 消耗功率 600W 热风温度范围 室温~ 480˚C (室温~ 896˚F) 热风枪发热芯 镍铬丝发热芯 空气帮浦 膜片式 空气量 24 公升/每分钟(最大) 吸物重量 100g 智能校温范围 0~699℃ (0~999℉)，可调整设定 运作噪音 <50dB 温度显示 LCD (60mm x 35mm，背光功能) 休眠模式 放入手柄架休眠 休眠温度 100℃/212℉...
  • Page 25 四、 LCD 显示面板 温度设定 实际温度 风速指示 风量(吸力)比例显示 五、 使用方法 组装 ● 松开热风嘴的安装用螺丝，将热风嘴装入后锁紧螺丝(图 1） ，原配 3 个圆形热风嘴只需插入风嘴即 可。 图 1 ● 将热风枪放到热风枪拆焊架上（图 2） 图 2 ● 第一次使用前请拆除机身底部紧固气泵之螺丝后(如下红色标记)，方可通电，否则将可能引起严重 故障。(如下方照片) 使用前请先拆下紧泵螺丝 ● 将电源插头插入插座 ● 打开电源开关，LCD 显示屏亮起 (图 3)，拿起热风枪后屏幕显示上次关机前设定的温度”。...
  • Page 26 图 3 ● 关闭电源开关后, 气泵会继续送风使发热组件降温, 此时请勿将插头拔起。待气泵完全静止后才可 以将插头拔掉. 设定吹焊枪温度和风量的方法(以下操作吹焊手柄不可在焊枪搁置架内) 2.1 开机后进入主画面(图 4)，轻按 SET 键 1 秒即可切换为温度设定或风量设定。当”Set Temp”字样闪 烁时，代表进入温度设定模式，此时可以按▲或▼来调整温度。也可在主画面直接按▲或▼来调整 温度（温度调整范围 0~480℃） 。 2.2 当”AIR Speed” 字样闪烁时，代表进入风量设定模式，此时可以按▲或▼来调整风量（风量调整范 围 20~100） ，停止操作约 2 秒后即自动返回主画面。 图 4 2.3 长按 2 秒 SET 键可以快速设定温度和风量（图 5） ，当数字显示闪烁时，此时可以藉由按▲或▼来 调整，调整完后再轻按 1 秒 SET 键切换下一个数字位置，依次设定温度和风量数值，直到全数确 认完成再退出设定状态。...
  • Page 27 当温度数值下方显示“H”或”HH” (图8),表示焊台温度已被校准调高过。 例：设定温度350℃,实际温 度320℃,如图3.1进行温度校准后,温度将由320℃调升到350。 图8 当温度数值下方显示“L”或”LL”(图9),表示焊台温度已被校准调低过。 图9 当温度数值下方显示“HHH” (图10),表示焊台温度已调整至最高温度或校温幅度过大,为了机器安 全考虑,此时无法再继续调升温度,但可调降温度。 图10 当温度数值下方显示“LLL” (图11),表示焊台温度已调整至最低温度,为了机器安全考虑,此时无法 再继续向下调降温度,但可调升温度。 图11 ℃/℉切换 按住 SET 键并打开开关, 画面显示如下图, 此时可按▲或▼切换℃/℉单位，再按 SET 键确认后退 出。 图 12 恢复出厂设定 同时按▲和▼键开机，自动进行恢复（图 13） ，大约 1 秒后自动转入正常主画 图 13 休眠 手柄放入拆焊架后, 温度会自动降温至 100℃，之后进入休眠(图 14）以保护发热组件寿命, 低于 100℃后屏幕转回(图...
  • Page 28 图 15 警告： 1.气泵停止前请不要拔掉插头； 2.不要用手接触刚刚拔掉插头的极片，以免产品内部放电造成对人体电击 SMD.吹焊作业 ● 取下（QFP） 1. 调整风速及温度按键 安装起拔器(选配) , 将起拔器套入元器件底下（图 16）如果元器件宽度不适合起拔钢线尺寸,可挤 压钢线宽度以适应之。PLCC，集成电路电阻等部件，请用小镊子拆下。 图 16 2. 加热 将热风枪放在集成电路正上面，热风嘴对准所要熔化焊锡部份，吹出热风熔化焊锡。热风嘴不可 触及元器件引线 3. 拆下部件 焊锡熔化时，拉起起拔器移开部件（图 17） 图 17 4. 清除焊锡 移开部件后，使用吸锡器或除锡工具清除残余焊锡 ● 安装（QFP） 1. 涂抹适量锡膏，将部件放在线路板上 2. 预备加热 参阅（图 18）预热部件 图 18...
  • Page 29 3. 焊接 向引线框平均喷出热风（图 19） 图 19 4. 清理 焊接完毕，清除残余助焊剂 ● 吸笔使用 1.依据需要提取的物品重量(建议不大于100g)及表面大小,选择使用的吸盘规格安装在吸笔的头部 （图 20） 图20 2.将吸盘平整放置在被吸物的表面, 用手指按住吸笔上的孔位（图 21）,使吸笔吸住物品. 3.将被吸物移动到放置的位置,松开堵住吸笔小孔上的手指,物品会脱离吸盘. 图21 4.单独使用吸笔的吸力调整, 热风手柄在搁置架内休眠状态时,按▲和▼键可调节吸笔吸力大小,调节 范围(20~100) 注意事项：  使用吹焊抢及吸笔时注意皮管不可弯折、受压变形,以免影响风量和吸力.  装喷咀时勿用力过大，或用钳子拉动边缘，勿过度拧紧螺丝.  小心高温操作, 切勿在易燃气体、纸质、或其他易燃物品附近，使用本拆焊台，喷咀十分灸热，为 免灼伤身体，切勿触摸发热管，或以热气直喷身体部位.  对于新机，因手柄内有隔热材料—云母管，开机后短时间内冒白烟，这属正常现象.  热气焊接是有效的,但也可能导致焊剂球、焊剂搭连等问题。我们建议您仔细检查焊接组件  确保被吸物表面需要光洁, 以利被吸取.  注意防静电措施, 以免损坏器件.
  • Page 30 六、 故障排除说明 警告：检查前请先移除插头 故障现象 可能原因 解决方法 打开电源不工作 保险丝烧毁 更换相同型号保险丝 SS-956E(110V) : 250V / 8A SS-956B(220V) : 250V / 5A SS-956H(220V) : 250V / 5A 热风温度不正常 显示 S-E，传感器接触不良 内部连接头重新拔插(如图 22) 校准参数被更改 重新校准 发热芯烧毁 更换发热芯 5SS-989NE-H(110V) 5SS-989NB-H(220V) 热风风量不正常 内部器件异物阻碍或管通路开裂漏气 清除杂物，接好开裂处 气泵底部螺丝未松脱 拆解底部紧泵螺丝 吸物异常...
  • Page 31 中国地区产品保固卡 店章 购买日期 公司名称 联络电话 电子邮箱 联络地址 产品型号 SS-956H 在正常使用情况下，自原购买日起主机保修一年，发热芯保修三个月(不含配件、易耗品)。 ※ 产品保固卡需盖上店章、日期章并填写产品序号，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请同时出示本保固卡，如无法出示，视为自动放弃。 ※ 我司产品实行计算机编码，它将作为我司产品保固的依据，每抬产品均有独立的编码，为了您能得 ※ 到最好的服务，请勿损坏撕毁该编码。 保固期满后，如需维修之性质，则酌收检修工时费用。若有零件需更换，则零件费另计。 ※ 保修说明 一、 保固期限内，如发生下列情况，本公司需依实际状况酌收材料成本或修理费(由本公司维修人员判 定)： • 产品表面的损伤，包括外壳的破裂或刮痕 • 因误用、疏忽、不当安装或测试，未经授权私自打开产品修理，修改产品或者任何其它超出预 期使用范围的原因所造成的损害 • 因意外因素或人为因素(包括搬运、挤压、碰撞、高温、输入不合适电压、腐蚀等不可抗力因素) 导致的故障或损坏。 • 因使用非宝工导致的故障及损坏。 二、非服务保证内容 • 本机主体外之配件：如烙铁头、吹风嘴、手柄、保险丝等配件。 • 任何因自然磨损、超负荷工作而引起的损坏。 二、 超过保固期限仍需检修，虽未更换零件，将依本公司保固条款酌收工时服务费用 制造商：宝工实业股份有限公司...
  • Page 32 宝 工 实 业 股 份 有 限 公 司 PROKIT’S INDUSTRIES CO., LTD http://www.prokits.com.tw Email: pk@mail.prokits.com.tw ©2017 Prokit’s Industries Co., LTD. All rights reserved 2017001(C)
