1
DÉBALLAGE
• Ce luminaire a été soigneusement emballé pour
qu'aucune pièce ne subisse de dommages durant le
transport.
• Procédez à une inspection pour vous en assurer.
• Le carton doit contenir un luminaire complet avec
ensemble de montage.
• REMARQUE : Faites attention de ne pas cogner ou
rayer l'optique.
2
MANUTENTION
• Si le luminaire est incorrectement manipulé hors de
son emballage, il risque d'être endommagé.
• Lorsque le luminaire est sorti de son emballage, il ne
doit pas recevoir le moindre coup ni être empilé.
3
ASSEMBLAGE
AVERTISSEMENT
Danger de blessure ou de dommage matériel. L'appareil
tombera s'il est mal installé. Suivez les instructions
d'installation.
A. Montage en suspension rigide
• Vissez le conduit de suspension dans l'écrou du haut
du coffret (Figure 1) ou du collet de montage.
• Dévissez les 4 vis de lentille et enlevez le réfracteur.
Desserrez les deux vis de plaque intérieure et sortez
cette plaque.
• Passez les fils eu travers de la suspension et dans le
coffret.
• Branchez les fils d'arrivée sur les fils dénudés en
utilisant des connecteurs pouvant supporter au moins
90°C.
Contre-écrou
(fourniture locale)
Couvercle

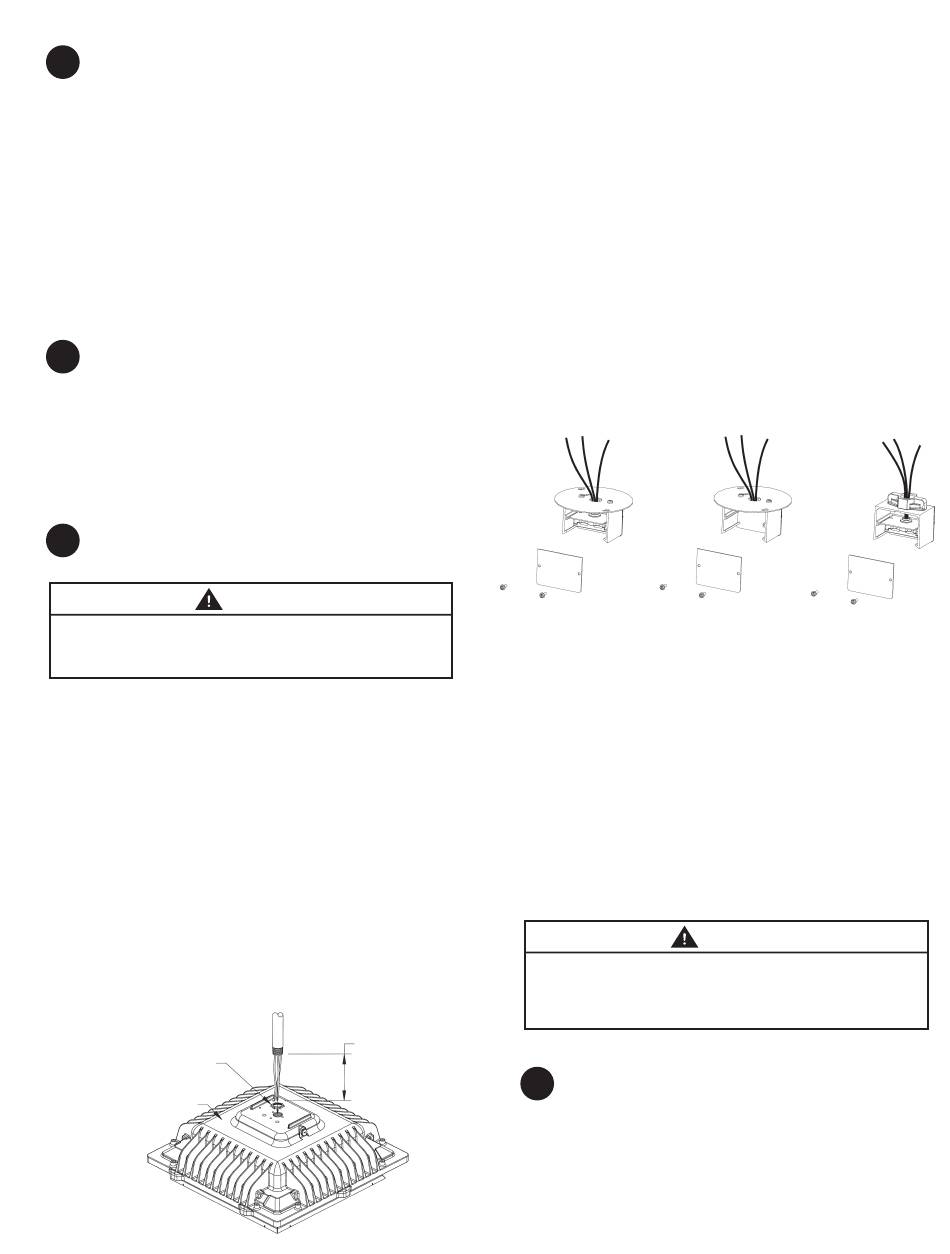

FIGURE 1
• Remettez en place la plaque intérieure et le réfracteur.
REMARQUE : Pour éviter des dommages, ne serrez
•
pas avec excès les vis sur la lentille.
B. Luminaires avec matériel de suspension
• Enlevez la/les plaque(s) de couverture et fixez le matériel
FIGURE 2
• Passez le câble d'alimentation par le conduit et dans le
• Réalisez les raccordements électriques nécessaires.
•
•
6 pouces
(152 mm)
4
•
•
de boîtier de sortie pour débranchement
primaire (Figure 2),
matériel de suspension de boîtier de
sortie (Figure 3),
et matériel de suspension rigide (Figure 4)
de suspension sur le conduit et serrez la vis, ou
fixez sur le boîtier de raccordement
FIGURE 3
logement de débranchement.
Glissez l'extrusion fixée au luminaire complètement
dans l'extrusion de suspension.
Remettez en place la plaque de couverture.
- (Une plaque de couverture est nécessaire pour
maintenir le luminaire en place sur le matériel,
recouvrir les raccordements électriques, et une
fois en place rendre l'ensemble étanche à l'eau.)
AVERTISSEMENT
Risque de blessure. La source d'éclairage à DEL atteint
immédiatement sa pleine intensité à la mise sous tension. Ne
regardez jamais directement cette source d'éclairage à DEL à
son activation.
CÂBLAGE
REMARQUE : Réalisez toutes les connexions électriques
en conformité avec la norme électrique américaine et
toutes les exigences des normes locales.
REMARQUE : Assurez-vous que la tension électrique
est adéquate en vérifiant la plaque signalétique.
FIGURE 4
