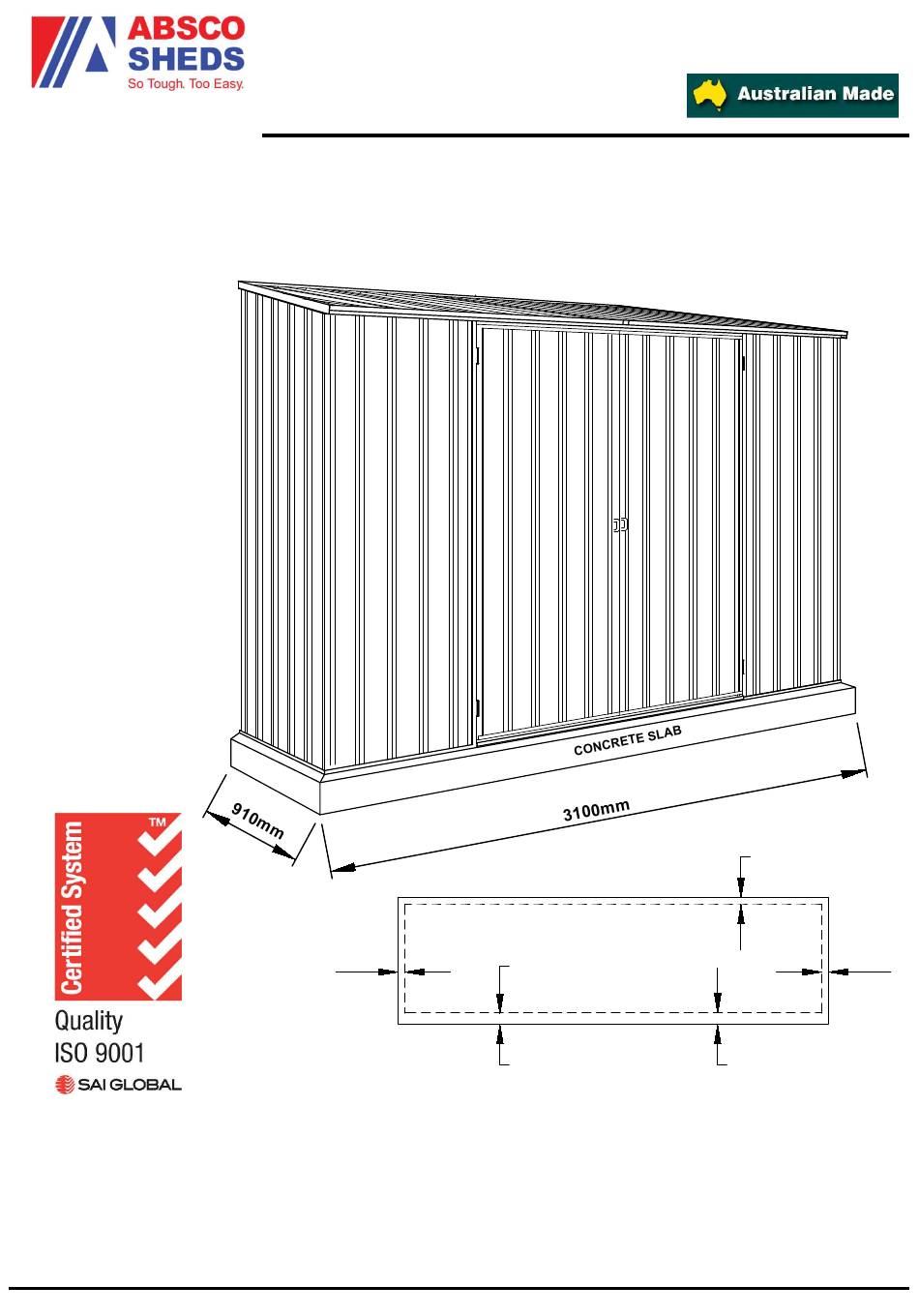

ROOF AREA: 3000mm X 900mm
BASE AREA: 3000mm X 780mm
FRONT WALL HEIGHT: 1805mm
REAR WALL HEIGHT: 1950mm
DOOR OPENING:
1440mm WIDE
1740mm HIGH
We thank you for choosing an Australian made shed. For further assistance please
visit our detailed instructional video library at
Http://www.abscosheds.com.au/watch-videos
At ABSCO Industries we are always looking to be number ONE, so please let us
know what you think of our instructions. Feedback makes us better.
feedback@absco.com.au
ABSCO INDUSTRIES
ASSEMBLY INSTRUCTIONS
Absco Ezi - Slider
Model: 30082E
CONCRETE SLAB: 3100mm X 910mm
50mm
ASSEMBLY INSTRUCTION - MODEL: 30082EK 11/07/16
SHED BASE
CONCRETE SLAB
50mm
REAR
50mm
80mm
FRONT
PAGE 1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 30082E and is the answer not in the manual?

Questions and answers

Summary of Contents for ABSCO SHEDS 30082E

  • Page 1 ASSEMBLY INSTRUCTIONS Absco Ezi - Slider Model: 30082E ROOF AREA: 3000mm X 900mm BASE AREA: 3000mm X 780mm FRONT WALL HEIGHT: 1805mm REAR WALL HEIGHT: 1950mm DOOR OPENING: 1440mm WIDE 1740mm HIGH 50mm REAR CONCRETE SLAB: 3100mm X 910mm 50mm...
  • Page 2: General Instructions

    Absco Ezi - Slider Model: 30082EK GENERAL INSTRUCTIONS · Before commencing any assembly, read through these instructions in detail to gain a thorough understanding of assembly methods and associated details. · Unpack the carton and carefully identify and check off all the parts against the parts described and illustrated on pages three and four.
  • Page 3: Component Description

    Absco Ezi - Slider Model: 30082EK COMPONENTS PACKING LIST - CHECK OFF ALL COMPONENTS COMPONENT PART PART COMPONENT CHECK CHECK DESCRIPTION DESCRIPTION STEEL SHEET STEEL SHEET 1915 X 773mm 898mm X 773mm STEEL SHEET STEEL SHEET 1915 X 773mm 1785mm X 773mm STEEL SHEET STEEL SHEET 1915mm X 773mm...
  • Page 4 Absco Ezi - Slider Model: 30082EK COMPONENTS PACKING LIST - (CONT.) CHECK OFF ALL COMPONENTS COMPONENT PART PART COMPONENT CHECK CHECK DESCRIPTION DESCRIPTION 55BL 55BR CHANNEL CHANNEL L = 1496.5mm L = 1496.5mm 55FL 55FR CHANNEL CHANNEL L = 1496.5mm L = 1496.5mm 55GL 55GR...
  • Page 5 Absco Ezi - Slider Model: 30082EK INSTRUCTIONS FOR JOINING SPLICED CHANNELS NOTE: THE TEXT MARKED ON ALL PARTS MUST BE SHOWN ON THE SAME SIDE AS EACH OTHER. JOIN>> JOIN>> JOIN>> <<JOIN STEP 1. STEP 2. Position the channels and the CSJ Join the first channel to the CSJ by inserting the center joiner channel so the center of the of the CSJ (on an angle) to the end of the channel...
  • Page 6 Absco Ezi - Slider Model: 30082EK STEP 1. PRE-ASSEMBLY OF SPLICED CHANNELS NOTE: JOIN TOGETHER 14 X CHANNEL SECTIONS USING 7 X CHANNEL JOINERS (PART CSJ) NOTE: SOME CHANNELS HAVE 2 x 81A HOLES IN THEM - YOU WILL NEED TO RE-DRILL HOLES ON ANY CHANNEL WHERE THE CSJ JOINING CHANNEL COVERS...
  • Page 9 Absco Ezi - Slider Model: 30082EK ABSCO ASSEMBLY INTRODUCTION The snap-tite assembly system locks all perimeter channels to all roof and wall sheets without the need for tools and fasteners . To pre-assemble the four wall panels and two roof panels, the perimeter channels are secured to the top and bottom of each panel using the snaptite system, as detailed on the...
  • Page 10: Rear Panel Assembly

    Absco Ezi - Slider Model: 30082EK REAR PANEL ASSEMBLY ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 30082EK 11/07/16 PAGE 10...
  • Page 11: Side Panel Assembly

    Absco Ezi - Slider Model: 30082EK SIDE PANEL ASSEMBLY (TWO REQUIRED) ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 30082EK 11/07/16 PAGE 11...
  • Page 12 Absco Ezi - Slider Model: 30082EK ROOF PANEL ASSEMBLY ONE ROW OF HOLES THIS END TWO ROWS OF HOLES THIS END SECURE THIS ROW OF HOLES TO THE REAR WALL (REFER PAGE 14) SECURE THIS ROW OF HOLES TO THE FRONT WALL (REFER PAGE 14) SECURE THIS ROW OF HOLES TO PART 55H.
  • Page 13: Front Panel Assembly

    Absco Ezi - Slider Model: 30082EK FRONT PANEL ASSEMBLY NOTE: THERE ARE NO PRE-DRILLED HOLES FOR THESE PANELS. PLEASE PRE-DRILL 15mm BEFORE ASSEMBLY. FLANGE 20mm FLANGE NOTE: PRE-PUNCHED EDGE HOLES TO THE OUTSIDE ENDS OF THE PANEL. ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 30082EK 11/07/16 PAGE 13...
  • Page 14: Door Panel Assembly

    Absco Ezi - Slider Model: 30082EK DOOR PANEL ASSEMBLY (TWO REQUIRED) NOTE: THERE ARE NO PRE-DRILLED HOLES FOR THESE PANELS. PLEASE PRE-DRILL BEFORE ASSEMBLY. 20mm FLANGE 15mm FLANGE WHEEL ASSEMBLY HEIGHT ADJUSTMENT SCREW WHEN INSTALLING THE DOORS, USE THIS SCREW TO ADJUST THE HEIGHT, AND ALSO LEVEL THE DOORS SO THEY BUTT UP FLUSH TO EACH OTHER.
  • Page 15 Absco Ezi - Slider Model: 30082EK FIT DOOR HANDLES: CHECK THAT THE HOLE CENTRE OF EACH DOOR HANDLE IS 32mm AS SHOWN. (SOME DOOR HANDLES MAY DIFFER) MARK OUT THE HOLE CENTRES HALF WAY UP EACH DOOR. IT IS PART IMPORTANT TO USE A GREAT DEAL OF ACCURACY WHEN MARKING AND DRILLING THESE HOLES.
  • Page 16 Absco Ezi - Slider Model: 30082EK PANEL CONSTRUCTION NOTE: Take care to ensure all wall panels are not positioned upside down. The top channel of each panel is pre-punched for attaching roof sheets. The base channels are not pre-punched. SIDE WALL PANEL CHANNELS FIT INTO THE NOTCHED FRONT AND REAR WALL PANEL CHANNELS ABSCO INDUSTRIES...
  • Page 17 Absco Ezi - Slider Model: 30082EK FINAL CONSTRUCTION ANCHORING OF SHED LOCATION OF 8 CONCRETE ANCHORS WALL BOLT & NUT SHEET STEEL ANGLE - EACH ANCHOR CONSISTS OF ONE NUT, BOLT, DYNABOLT AND STEEL ANGLE SLAB - DRILL A 10mm HOLE INTO THE WALL SHEET - DRILL A 10mm HOLE INTO THE CONCRETE DYNABOLT ABSCO INDUSTRIES...
  • Page 18 Absco Ezi - Slider Model: 30082EK DOOR TRACKS AND TRIMS FIT THE SLIDING DOOR TOP RAIL SUPPORT CHANNEL (55H) TO THE ROOF PANEL AT PRE-PUNCHED LOCATIONS USING POP RIVETS AS SHOWN. 32mm FIT TWO SMALL PLASTIC ANGLES (PART 264) TO THE SLIDING DOOR BASE TRACK AS SHOWN WITH TWO POP RIVETS PER ANGLE.
  • Page 19 Absco Ezi - Slider Model: 30082EK DOOR TRACKS AND TRIMS LIFT THE DOORS INTO POSITION, WITH THE TOP OF EACH DOOR LOCATED BETWEEN THE FRONT WALL AND THE TRACK SUPPORT (55H) FRONT TRIM AS SHOWN, BEFORE MOVING THE BOTTOM TRACK INTO POSITION.
  • Page 20 DEFECTS Congratulations on your purchase of an ABSCO SHED ABSCO SHEDS, including garden sheds, garden beds, aviaries, storage units, garages, awnings and carports are made using high quality Australian made steel. We are pleased to advise we warrant that the steel coating will not rust, crack, flake peel or blister for 30 years from date of purchase, when installed within Australia.
  • Page 21 ABSCO SHEDS and storage units are primarily used for storage of garden equipment such as lawnmowers, wheelbarrows, garden tools etc. Storage...
