Summary of Contents for Fbt Horizon VHA 406A

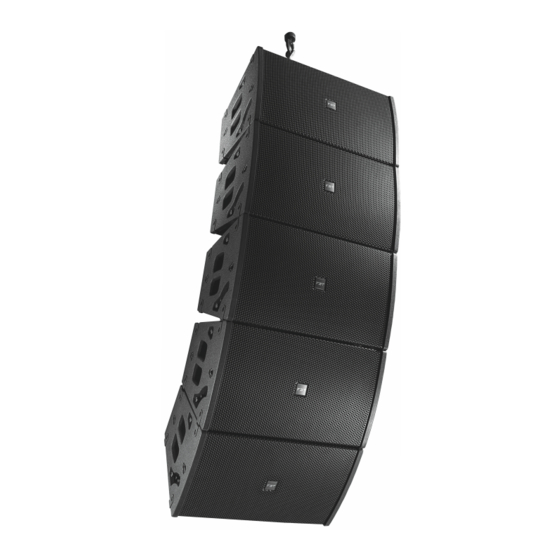

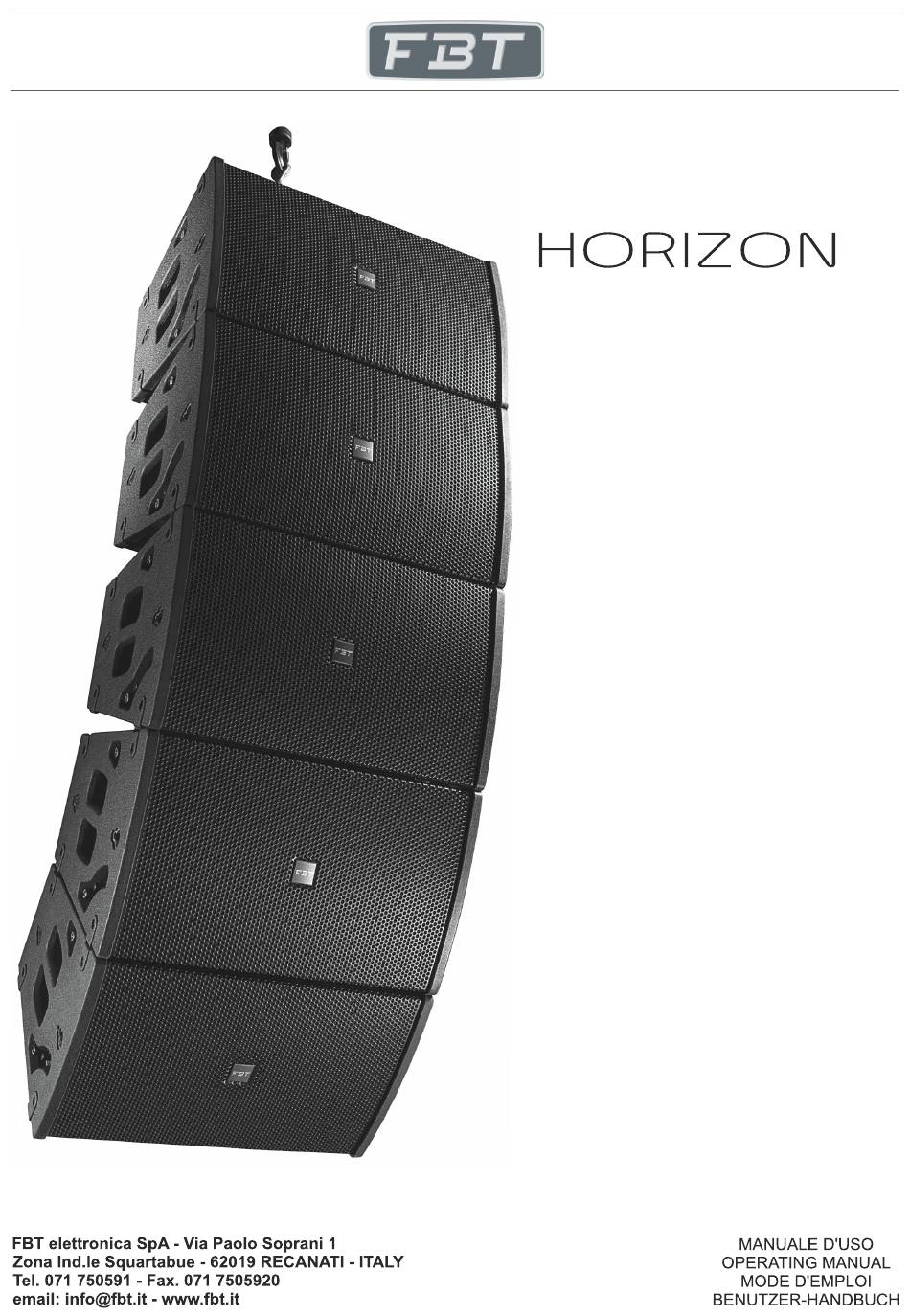

- Page 1 VERTICAL HORIZONTAL LINE ARRAY V H A 4 0 6 A V H A 1 1 2 S A...
-
Page 3: Table Of Contents
INDICE INDEX DESCRIZIONE DESCRIPTION • Modulo amplificatore • Amplifier module AVVERTENZE WARNING • Importanti istruzioni di sicurezza • Important safety instructions • Precauzioni • Precautions CARATTERISTICHE GENERALI GENERAL FEATURES • VHA 406A • VHA 406A • VHA 112SA • VHA 112SA ALIMENTAZIONE POWER SUPPLY CONNETTORI... -
Page 4: Descrizione
A completamento e rafforzamento del sistema HORIZON VHA, il subwoofer The HORIZON series includes: attivo dedicato VHA 118SA, ideale per una configurazione a terra. • HORIZON VHA 406A La serie HORIZON comprende: • HORIZON VHA 112SA • HORIZON VHA 406A •... -
Page 9: Alimentazione
ALIMENTAZIONE POWER SUPPLY ALIMENTAZIONE 220 - 230V POWER SUPPLY 220 - 230V POWER SUPPLY 120V ALIMENTATION STROMVERSORGUNG ALIMENTATION 220 - 230V STROMVERSORGUNG 220 - 230V STROMVERSORGUNG 120V ALIMENTATION 120V... -
Page 10: Connettori
CONNETTORI CONNECTORS La connessione XLR è un tipo di collegamento bilanciato che permette di The XLR connection is a type of balanced connection that allows the collegare apparecchi a grande distanza senza perdita di qualità dovuta al connection of devices over long distances without loss of quality due to rumore di fondo captato. -
Page 11: Dimensioni
DIMENSIONI DIMENSIONS DIMENSIONS MAßE 24,1" / 612mm Û Û Û... -
Page 12: Controlli E Funzioni
V H A 4 0 6 A CONTROLLI E FUNZIONI CONTROLS & FUNCTIONS HF LEVEL: Corrisponde ad un filtro HI-SHELVING ed ha lo scopo di HF LEVEL: this control corresponds to a HI SHELVING filter, aimed to ottenere una risposta in frequenza dell'intero sistema la più omogenea provide the system with a frequency response as even as possible through possibile in tutta l'area di ascolto. -
Page 13: Vha 112Sa
V H A 1 1 2 S A CONTROLLI E FUNZIONI CONTROLS & FUNCTIONS DELAY: Controllo di una linea di ritardo digitale che agisce sul segnale di DELAY: Control of a digital delay line acting on the input signal; in this way it ingresso;... -
Page 14: Preset
A MORE INFORMATION ON THE DESCRIPTION OF THE PRESETS OF SERIE FBT HORIZON È ALLEGATA AL PRESENTE MANUALE THE FBT HORIZON SERIES IS ANNEXED TO THIS MANUAL PLUS D'INFORMATIONS SUR LA DESCRIPTION DES PRESETS DE LA MEHR INFORMATIONEN ÜBER DIE BESCHREIBUNG DER PRESETS SÉRIE FBT HORIZON EST ANNEXÉ... -
Page 15: Installazione
Tragfähigkeit angewendet werden. que système de sécurité secondaire. La FBT non è responsabile di eventuali danni a persone o cose in caso FBT accepts no responsibility for any damage to people or objects if di mancato rispetto delle presenti indicazioni o mancata verifica del... -
Page 16: Meccaniche Di Aggancio
MECCANICHE DI AGGANCIO COUPLING MECHANICS INSTALLAZIONE / INSTALLATION MECANIQUE DE CROCHETAGE HAKEMECHANIK I moduli HORIZON VHA dispongono di un sistema di sospensione HORIZON VHA modules have a suspension system integrated within the integrato nella struttura per un facile e rapido montaggio, sia in structure for quick and easy assembly, both in suspended and in ground- configurazione sospesa che in ground- stacked. -
Page 17: Accessori
ACCESSORI ACCESSORIES INSTALLAZIONE / INSTALLATION ACCESSOIRES ZUBEHÖR VHA-S 406 SUPPORTO FISSAGGIO PER STATIVO CLUSTER BRACKET WITH SPEAKER POLE FIXATION DU SUPPORT POUR STATIF BEFESTIGUNGSHILFE FÜR STATIV VHA-FH 406-1 FLYBAR ORIZZONTALE ( 1 SPKR ) HORIZONTAL FLYBAR ( 1 SPKR ) FLYBAR HORIZONTAL ( 1 SPKR ) HORIZONTALER FLYBAR ( 1 SPKR ) -
Page 18: Accessori
Should the above safety regulations and calculation of the overall totale non siano rispettati, La FBT Elettronica SpA non è responsabile weight not to be complied with, FBT Elettronica SpA will not be liable di eventuali danni a persone o cose. -
Page 19: Installazione Stacked
INSTALLAZIONE STACKED STACKED INSTALLATION INSTALLAZIONE / INSTALLATION INSTALLATION EMPILÉE STAPELTE INSTALLATION È possibile predisporre al massimo 4 moduli a terra e 3 moduli sopra il A maximum of 4 modules on the ground and 3 modules above the subwoofer tramite accessori dedicati. subwoofer can be arranged using dedicated accessories. -
Page 20: Installazione Flown
INSTALLAZIONE FLOWN FLOWN INSTALLATION INSTALLAZIONE / INSTALLATION INSTALLATION FLOWN FLOWN INSTALLATION È possibile predisporre, per ogni flybar, al massimo 6 moduli in A maximum of 6 modules can be set up for each flybar in a vertical array configurazione di array verticale e 5 moduli in configurazione di array configuration and 5 modules in a horizontal array configuration. - Page 21 MODALITÀ DI INSTALLAZIONE INSTALLATION MODE INSTALLAZIONE / INSTALLATION MODE D'INSTALLATION WIE INSTALLIEREN Il montaggio di due moduli prevede pochi semplici passi: The assembly of two modules involves a few simple steps: • Per l'aggancio del primo modulo alla fly-bar estrarre il pin di bloccaggio (A) •...
- Page 22 MODALITÀ DI INSTALLAZIONE INSTALLATION MODE INSTALLAZIONE / INSTALLATION MODE D'INSTALLATION WIE INSTALLIEREN Per l'aggancio dei moduli in array orizzontale procedere come segue: To connect the modules in a horizontal array, proceed as follows: • Utilizzare la fly-bar VHA-FH 406-1. • Use the VHA-FH 406-1 fly-bar. •...
- Page 23 MODALITÀ DI INSTALLAZIONE INSTALLATION MODE INSTALLAZIONE / INSTALLATION MODE D'INSTALLATION WIE INSTALLIEREN In configurazione ground stack a terra o su subwoofer: In ground stack configuration on the ground or on subwoofer: • Utilizzare la base VHA-B 406 da posizionare sopra il sub oppure la base •...
-
Page 24: Specifiche Tecniche
V H A 4 0 6 A SPECIFICHE TECNICHE TECHNICAL SPECIFICATIONS Configurazione 2 vie reflex Configuration 2 ways reflex Amplificatore interno Max. 600W LF / 300W HF Built in amplifier Max. 600W LF / 300W HF Amplificatore interno Max. peak 1200W LF / 600W HF Built in amplifier Max. -
Page 25: Caractéristiques Techniques
V H A 1 1 2 S A SPECIFICHE TECNICHE TECHNICAL SPECIFICATIONS Configurazione 1 via reflex Configuration 1 way reflex Amplificatore interno Max. 1200 W Built in amplifier Max. 1200 W Amplificatore interno Max. peak 2400 W Built in amplifier Max. peak 2400 W Risposta in frequenza (@ -6dB) 50Hz - dipendente da preset... - Page 28 code: 42224 12_2018...
