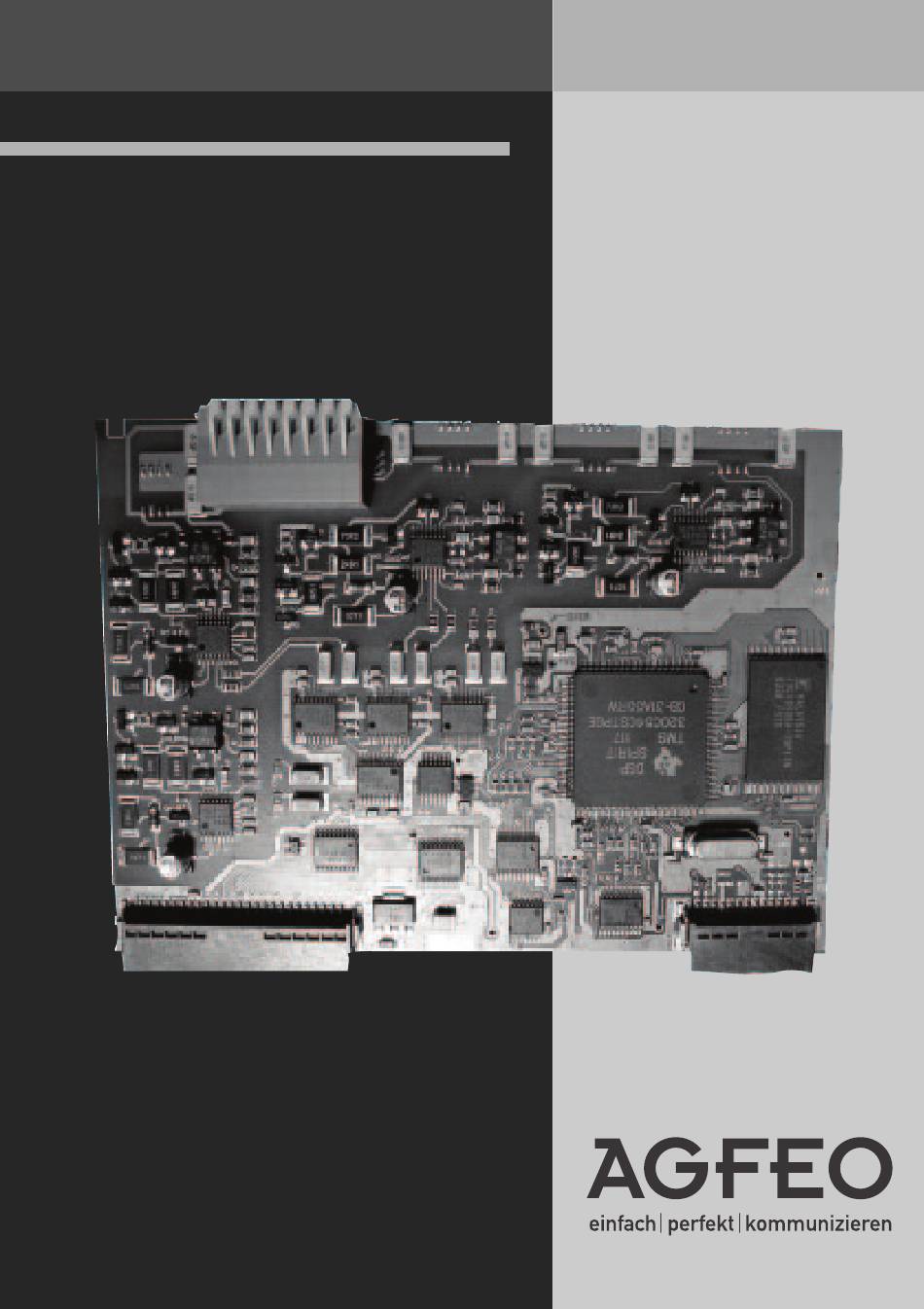

- Page 1 ISDN TK-Anlage Installationsanleitung Installation Manual Instrucciones de instalatión AL-Modul 4504 Installatie gids Manual de Instalação Installering Guide d’installation...
-
Page 3: Table Of Contents
Conexión de las centrales analógicas ..................13 Ajustes en TK-Suite ........................14 CLIP en la central analógica ....................15 Nederlands De AL-module 4504 ......................... 16 Verschillen ten opzichte van ISDN-aansluiting ................ 16 Aansluiting van de analoge netten ................... 17 Instellingen in de TK-Suite ....................... 18 CLIP in analoog net ........................ -
Page 4: Deutsch
Deutsch Das AL-Modul 4504 Dieses Modul bietet die Anschlussmöglichkeit für vier analoge Amtsanschlüsse. Das Modul unterstützt das DTMF Wahlverfahren. Unterstützt Ihr Netzbetreiber CLIP (die Übertragung von Rufnummern und gegebenenfalls des Namens) am analogen Netzanschluss, so leitet das AL-Modul 4504 die CLIP-Informationen in die TK-Anlage weiter, wo diese in die Anruf- liste sowie in die Verbindungsliste eingetragen werden. -
Page 5: Anschluss Der Analogen Ämter
Deutsch Wichtige Hinweise Es ist nicht möglich, eine Fernwartung oder ein Update der TK-Anlage oder des AL-Moduls über den analogen Anschluß durchzuführen. Das AL-Modul 4504 unterstützt keine Gebührenerfassung auf dem analogen Amt. Um Störungen zu vermeiden stellen Sie bitte sicher, dass die Gebührenimpulse von Ihrem Provider deaktiviert sind. -
Page 6: Einstellungen Im Tk-Suite
Deutsch Einstellungen im TK-Suite Nachdem Sie das AL-Modul 4504 in der TK-Anlage installiert und alle gewünschten analo- gen Ämter angeschlossen haben, müssen Sie im TK-Suite im Bereich „Externe Rufnummern zuordnen“ noch den jeweiligen Anschlüssen eine Rufnummer und im Bereich „Rufe ankom- mend“... -
Page 7: Clip Am Analogen Amt
Deutsch CLIP am analogen Amt Im Auslieferungszustand signalisiert die TK-Anlage einen Ruf von extern an Ihrem Telefon, auch ohne das die CLIP-Daten ausgewertet worden sind. Sie können die CLIP Daten Auswer- tung jedoch einschalten mit der Funktion „Auf CLIP Warten“. Da die Übermittlung des CLIP- Signals aus dem analogen Telefonnetz bis zu 5 Sekunden dauern kann, wartet die Anlage auf die CLIP-Daten. -
Page 8: English
100 ITs fitted with a P 400 IT processor module and firmware from V. 6.5 upwards, AS 43, AS 45 and AS 200IT. This Pack includes: 1 AL-Module 4504 1 Installation instructions 1 Self adhesive label for slot description Differences to an ISDN Line Unlike to the protocol based ISDN line, the apparatus connected to the analogue line will not receive a call progress report from the telephone network. -
Page 9: Connection Of Analogue Lines
English Notes Remote programming and Remote Updating of the PABX and or AL Module 4504 will not be possible when using an analogue exchange line only. The AL Module 4504 does not support meter pulse detection on the analogue exchange line. The AL Module 4504 will not replace the connection modue. -
Page 10: Settings In Tk-Suite
English Settings in TK-Suite After you have installed the AL Module 4504 in the PBX and connected all the analogue exchange lines required, you need to assign a number under „Assign externalnumber“ and Setup Call Distribution Day Service under „Incoming Calls“in TK-Suite to the respective lines. -
Page 11: Clip At The Analogue Exchange
English CLIP at the Analogue Exchange In default the PABX is set that an incoming call will ring an extension without using the CLIP function. However, you may enable this function by changing the setting in ‘Wait for CLIP‘. The forwarding of the CLIP information from the telephone network may take up to 5 seconds, during this time the system will be idle. -
Page 12: Español
Español El módulo AL 4504 Este módulo ofrece la posibilidad de conexión para cuatro líneas de abonado analógicas. El módulo soporta el procedimiento de selección DTMF (marcación multifrecuencia). Si su proveedor de red soporta CLIP (la transmisión de números de teléfono y, en su caso, del nombre) en la conexión de red analógica, el módulo AL 4504 transmite la información CLIP al sistema TK, donde se introduce en la lista de llamadas, así... -
Page 13: Conexión De Las Centrales Analógicas
Español Notas No es posible la actualización remota del sistema TK y del módulo AL 4504 por el distribuidor a través de una línea telefónica analógica. El módulo AL 4504 no soporta el cómputo de llamadas en la central analógica. ¡El módulo AL 4504 no sustituye al módulo de comunicación! Conexión de las centrales analógicas Conexión de los cables:... -
Page 14: Ajustes En Tk-Suite
Español Ajustes en TK-Suite Una vez que haya instalado el módulo AL 4504 en el sistema TK y conectado todas las centrales analógicas deseadas, aún tiene que asignar, a las líneas en TK-Suite, un número de teléfono en el área „Asignar números de teléfono externos“ y una variante de llamada en el área „Llamadas entrantes“. -
Page 15: Clip En La Central Analógica
Español CLIP en la central analógica En el estado de entrega, el sistema TK señaliza una llamada desde el exterior en su teléfono, incluso sin que se hayan evaluado los datos CLIP. Sin embargo, puede activar la evaluación de datos CLIP con la función „Esperar CLIP“. Dado que la transmisión de la señal CLIP desde la red telefónica analógica puede durar hasta 5 segundos, el sistema espera los datos CLIP. -
Page 16: Nederlands
DTMF-kiesprotocol. Wanneer uw netprovider CLIP (de overdracht van telefoonnummers en eventueel ook van de naam) op de analoge netaansluiting ondersteunt, dan geeft de AL-module 4504 de CLIP-informatie aan de TK-installatie door, waar ze in de lijst van binnengekomen gesprekken en nummers wordt opgenomen. Daarbij vergelijkt de TK-installatie de CLIP-gegevens met het telefoonboek van de installatie. -
Page 17: Aansluiting Van De Analoge Netten
Nederlands Opmerkingen Het is niet mogelijk, de TK-installatie en de AL-module 4504 op afstand door de dealer via een analoge netwerkaansluiting te laten updaten. De AL-module 4504 ondersteunt de registratie van tarieven in het analoge netwerk niet. De AL-module 4504 vervangt de verbindingsmodule niet! -
Page 18: Instellingen In De Tk-Suite
Nederlands Instellingen in de TK-Suite Nadat u de AL-module 4504 in de TK-installatie hebt geïnstalleerd en alle gewenste analoge netwerken hebt aangesloten, moet u aan de bijbehorende aansluitingen in TK-Suite in het bereik „Externe telefoonnummers toewijzen“ nog een toestelnummer en in het bereik „Binnenkomende oproepen“... -
Page 19: Clip In Analoog Net
Nederlands CLIP in analoog net Bij levering is de TK-installatie zó ingesteld dat een externe oproep naar uw toestel gesignaleerd wordt ook zonder dat de CLIP-gegevens geëvalueerd zijn. U kunt de evaluatie van de CLIP-gegevens echter met behulp van de functie „op CLIP wachten“ inschakelen. Omdat de overdracht van het CLIP-signaal vanuit het analoge telefoonnetwerk 5 seconden kan duren, wacht de installatie op de CLIP-gegevens. -
Page 20: Português
Português O AL-Modul 4504 Este módulo oferece a possibilidade de se ligarem 4 linhas analógicas. O módulo suporta o modo de marcação DTMF. Caso o seu servidor de rede suporte o serviço CLIP (transmissão de números de chamada e eventualmente do nome do chamador) na linha de rede analógica, o AL-Modul 4504 transfere as informações CLIP para a central automática, onde serão registadas na lista de chamadas assim como na lista de contactos. -
Page 21: Ligação Das Linhas Analógicas
Português Indicações Não são possíveis actualizações da central automática e do AL-Modul 4504 por um agente especializado através de uma linha externa por via remota. O AL-Modul 4504 não compreende o apuramento de tarifas na linha analógica. O AL-Modul 4504 não substitui o módulo de ligação! Ligação das linhas analógicas Ligação de linhas: - Isolar 11 m de condutores... -
Page 22: Definições No Tk-Suite
Português Definições no TK-Suite Depois de ter instalado o AL-Modul 4504 na central automática e ligado todas as linhas analógicas desejadas, deve proceder à ordenação das respectivas ligações no sistema TK- Suite, na área „Coordenação de números de chamada externos“, de um número de chamada e, na área „Chamadas de entrada“, de uma variante de chamada. -
Page 23: Clip Na Linha Analógica
Português CLIP na linha analógica Em estado de transferência, a central automática dá sinal das chamadas do exterior no seu telefone, mesmo que os dados CLIP não tenham sido avaliados. No entanto, pode activar o sistema de avaliação de dados CLIP através da função „aguardar CLIP“. Uma vez que a transmissão do sinal CLIP a partir da rede telefónica analógica pode durar até... -
Page 24: Dansk
Dansk AL-modulet 4504 Dette modul har mulighed for fire analoge centraltilslutninger. Modulet understøtter DTMF- opkald. Understøtter din netudbyder CLIP (overførslen af numre og evt. navne) på den analo- ge forbindelse, så sender AL-modulet 4504 CLIP-informationerne videre til TK-anlægget, hvor de registreres i opkaldslisten samt i forbindelseslisten. I den forbindelse sammenligner TK-anlægget CLIP-dataene med anlæggets telefonbog. -
Page 25: Tilslutning Af Analog Central
Dansk Henvisninger En ekstern update af TK-anlægget og af AL-modulet 4504 gennem forhandleren er ikke mulig med en analog centraltilslutning. AL-modul 4504 understøtter ingen takstregistrering på den analoge central. AL-modul 4504 erstatter ikke forbindelsesmodulet! Tilslutning af analog central Tilslut ledninger: - Afisoler 11 mm åre - Skub de enkelte årer helt ind i klemmen uden at trykke klemmens fjeder. -
Page 26: Indstillinger I Tk-Suite
Dansk Indstillinger i TK-Suite Efter at AL-modul 4504 er installeret i TK-anlægget og alle ønskede analoge centraler er blevet tilsluttede, skal du tildele et nummer til de pågældende tilslutninger i TK-Suite for området „Tildel eksterne numre“ og en opkaldstype for området „Indgående opkald“. Til udgående opkald kræves der så... -
Page 27: Clip På Analog Central
Dansk CLIP på analog central Ved udsendelsen signaliserer TK-anlægget et eksternt opkald på din telefon, også uden at CLIP-dataene blev fortolkede. CLIP-datafortolkningen kan tilsluttes med funktionen „vent på CLIP“. Da overførslen af CLIP-signalet kan tage op til 5 sekunder på det analoge telefonnet, venter anlægget på... -
Page 28: Francais
Francais Le module AL 4504 Ce module permet de raccorder quatre lignes principales analogiques. Le module prend en charge la procédure de numérotation multifréquence à double tonalité (DTMF). Si votre fournisseur de réseau prend en charge la fonction CLIP (c’est-à-dire la transmission de son numéro et le cas échéant de son nom) sur la ligne téléphonique analogique, le module AL 4504 transmet les informations correspondantes au central téléphonique où... -
Page 29: Raccordement Des Lignes Principales Analogiques
Francais Remarques Il n’est pas possible d’effectuer une mise à jour du central téléphonique et du module AL 4504 à distance par le revendeur en utilisant une ligne principale analogique. Le module AL 4504 ne prend pas en charge la saisie des coûts des communications sur la ligne principale analogique. -
Page 30: Paramètres Du Logiciel Tk-Suite
Francais Paramètres du logiciel TK-Suite Après avoir installé le module AL 4504 dans le central téléphonique et raccordé toutes les lignes principales analogiques souhaitées, vous devez encore affecter un numéro d’appel à chaque ligne dans le logiciel TK-Suite sous « Affecter numéros d’appel externes » et une variante d’appel sous «... -
Page 31: Clip Sur La Ligne Principale Analogique
Francais CLIP sur la ligne principale analogique À sa sortie d’usine, le central téléphonique est paramétré pour signaler à votre téléphone qu’un appel externe entre, même sans avoir analysé les données CLIP. Vous pouvez cependant activer la fonction d’analyse des données CLIP grâce à la fonction « Attendre CLIP ». - Page 32 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. AGFEO GmbH & Co. KG Identnr. 1100692 Gaswerkstr. 8 Änderung und Irrtum vorbehalten.
