Yamaha PSR-E413 Service Manual
  1. Manuals
  2. Brands
  3. Yamaha Manuals
  4. Musical Instrument
  5. PSRE413 - KEYBOARD USB 100 PATTERNS
  6. Service manual

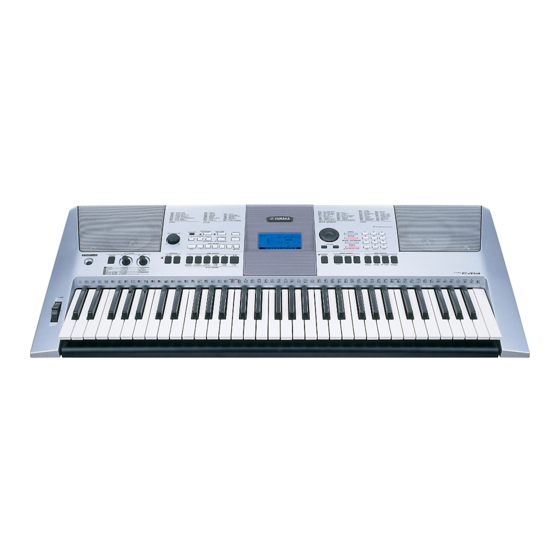

Yamaha PSR-E413 Service Manual

Hide thumbs Also See for PSR-E413:
Table of Contents

Advertisement

Quick Links

See also: Owner's Manual
Products names are as follows.
（商品名は以下のようになります。 ）
For Japanese market（国内向け）:
For overseas market（海外向け）:
DIGITAL KEYBOARD
PK
001801
20080601- オープンプライス
SERVICE MANUAL
SERVICE MANUAL
SPECIFICATIONS（総合仕様） ................................3/4
PANEL LAYOUT（パネルレイアウト） ........................5
（ユニットレイアウト＆結線図） ..................................8
IC BLOCK DIAGRAM（IC ブロック図） ....................22
CIRCUIT BOARDS（シート基板図） .........................23
TEST PROGRAM（テストプログラム） ...............31/34
INITIALIZATION（初期化） ........................................37
（ユーザーデータのバックアップ） ........................38/39
MIDI IMPLEMENTATION CHART .............................40
MIDI DATA FORMAT .................................................41
BLOCK DIAGRAM（ブロックダイアグラム）
OVERALL CIRCUIT DIAGRAM（総回路図）
Copyright (c) Yamaha Corporation. All rights reserved. PDF
HAMAMATSU, JAPAN
'08.05
