GridScan/Mini-SB2/-ST2

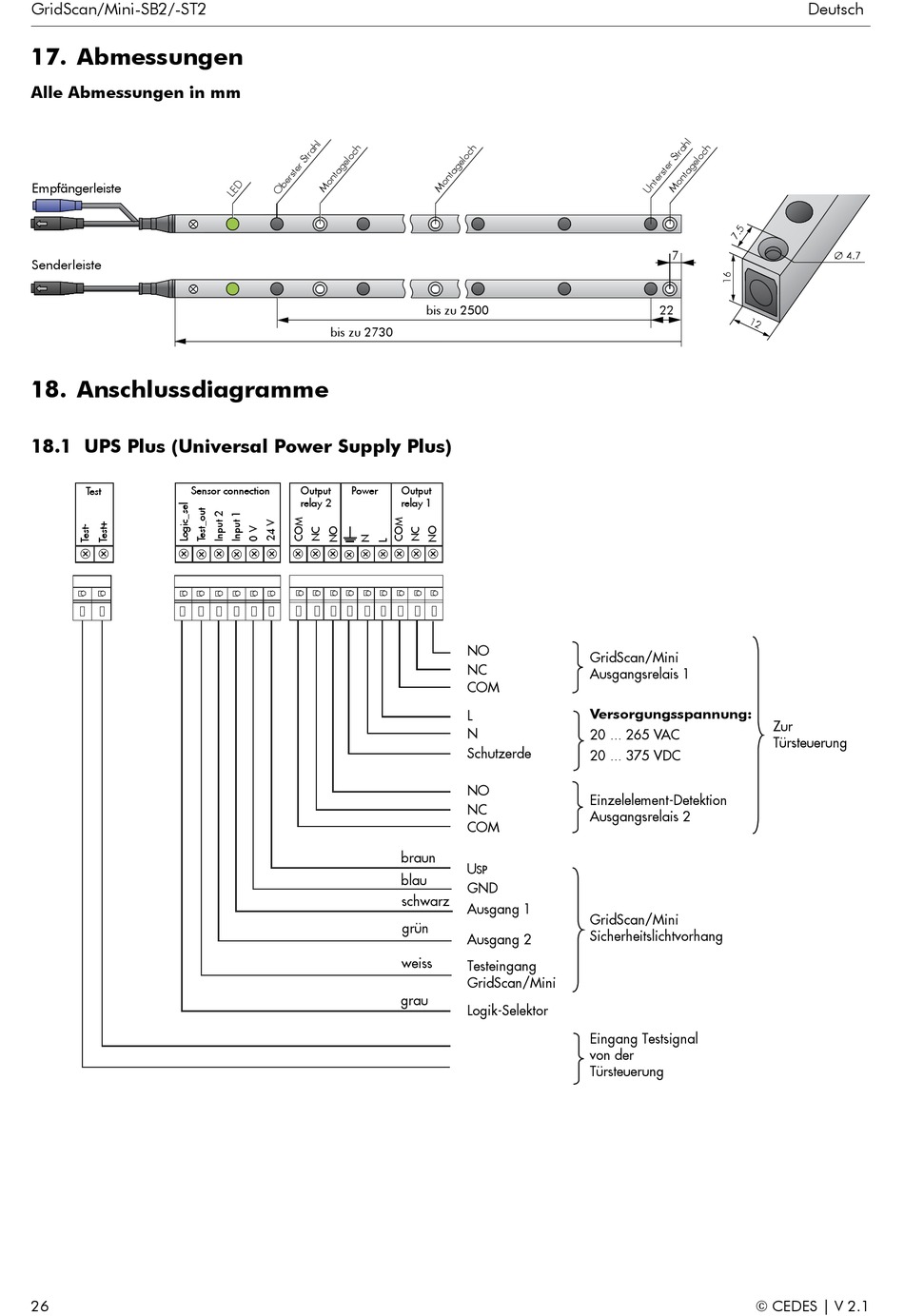

17. Abmessungen

Alle Abmessungen in mm
Empfängerleiste
Senderleiste

18. Anschlussdiagramme

18.1 UPS Plus (Universal Power Supply Plus)

Sensor connection
Test
V V V V
26
bis zu 2730
Output Power
relay 2
V V V V V V V
V V V
bis zu 2500
Output
relay 1
V V V
NO
NC
COM
L
N
Schutzerde
NO
NC
COM
braun
U
SP
blau
GND
schwarz
Ausgang 1
grün
Ausgang 2
weiss
Testeingang
GridScan/Mini
grau
Logik-Selektor
7
22
GridScan/Mini
Ausgangsrelais 1
Versorgungsspannung:
20 ... 265 VAC
20 ... 375 VDC
Einzelelement-Detektion
Ausgangsrelais 2
GridScan/Mini
Sicherheitslichtvorhang
Eingang Testsignal
von der
Türsteuerung
© CEDES | V 2.1
Deutsch
Ø 4.7
Zur
Türsteuerung
