GridScan/Mini-SB2/-ST2
Tx
Rx
5.3

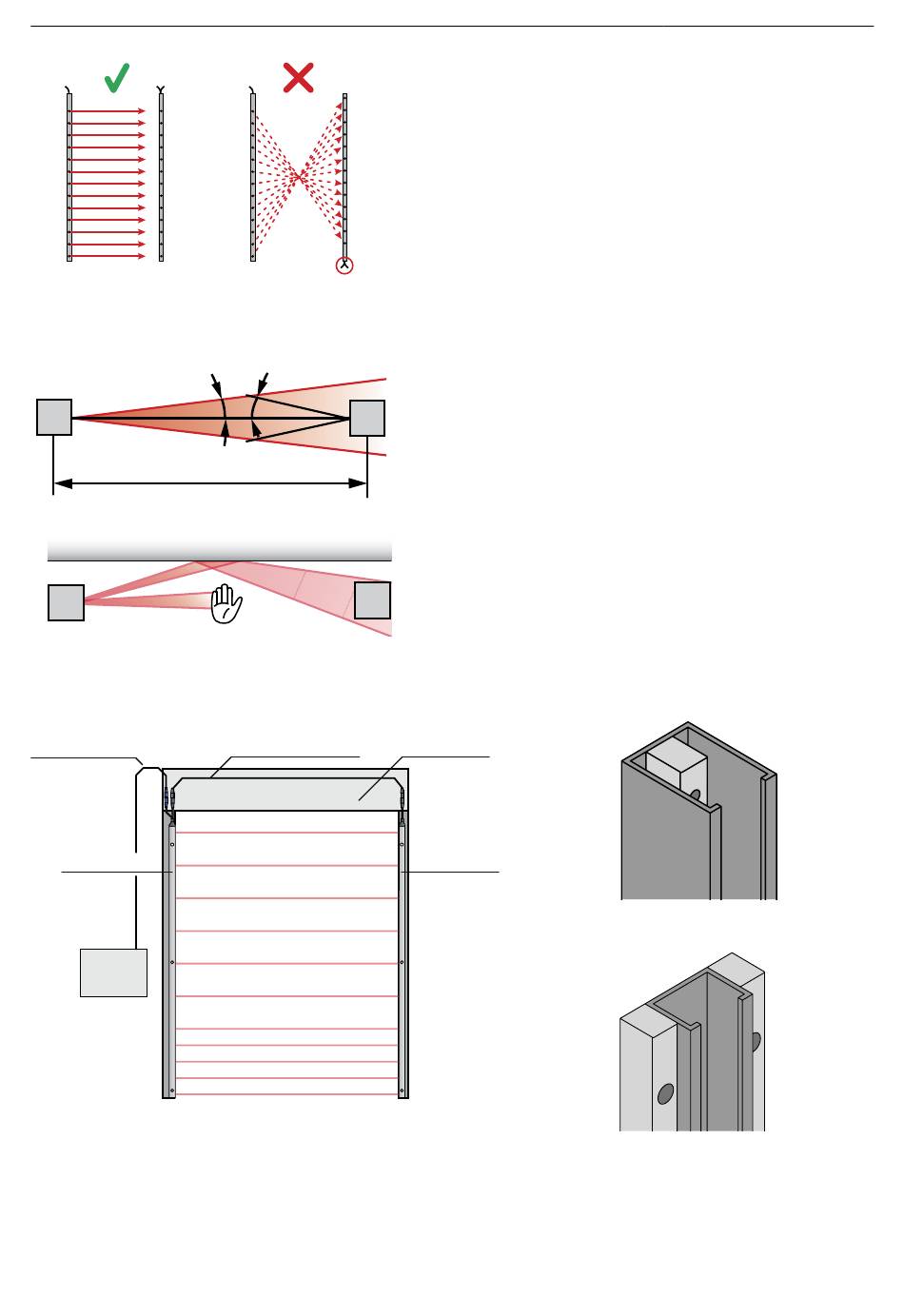

Ausrichtung

≤ 5˚
Tx
< 3 m
Reflektierende Oberfläche
Tx
6. Anwendungsübersicht
Anschlusskabel
Empfängerleiste
Tor-
steuerung
Abb 6:
GridScan/Mini-SB2/-ST2 Anwendungsübersicht
© CEDES | 2.1
Tx
Rx
≤ 5˚
Rx
Rx
Synchronisationskabel
 Die Stecker der Sender- und Empfängerleiste müssen
in die gleiche Richtung zeigen.
Die optische Achse der Senderleiste (Tx) und der
Empfängerleiste (Rx) müssen aufeinander ausgerichtet
sein, damit ein zuverlässiger Betrieb von GridScan/Mini-
SB2/-ST2 möglich ist.
Reflektierende Oberflächen in der Nähe oder parallel zum
Über-wachungsfeld können die Funktionen von GridScan/
Mini-SB2/-ST2 stören. Genügend Abstand halten.
Torantrieb
Senderleiste
Abb 7:
Abb 8:
Deutsch
GridScan/Mini-SB2 mit
Torausblendung
GridScan/Mini-ST2 in
statischer Montage
19
