GridScan/Mini-SR

4. Introduction

Le GridScan/Mini-SR est un rideau lumineux très compact
certifié de Cat. 2 conçu pour la protection de la zone
d'entrée d'un monte-charge ou d'un élévateur à plate-
forme. Le GridScan/Mini-SR vient en combinaison avec
une unité de commande FSS (Safety Unit FSS), qui peut
être fournie soit en 24 VDC ou 230 VAC et comporte une
sortie de relais.
Du fait d'un réglage automatique de plage intégré, le
GridScan/Mini-SR peut également être monté près de
surfaces brillantes sans miroitement.
Les bords de l'émetteur et du récepteur doivent être
montés sur l'encadrement de porte et synchronisés
électriquement. Ceci conduit à une robustesse accrue vis-
à-vis d'autres sources de lumière.
Les bords de l'émetteur et du récepteur créent une grille
dense de faisceaux infrarouges croisés offrant une hauteur
de protection de 1'805 mm. En cas d'interruption des
faisceaux infrarouges, la sortie émet un signal au dispositif
de commande de la porte du monte-charge connecté. Dès
que la zone de détection est à nouveau libre, la sortie
commute pour indiquer que la zone est « dégagée ».

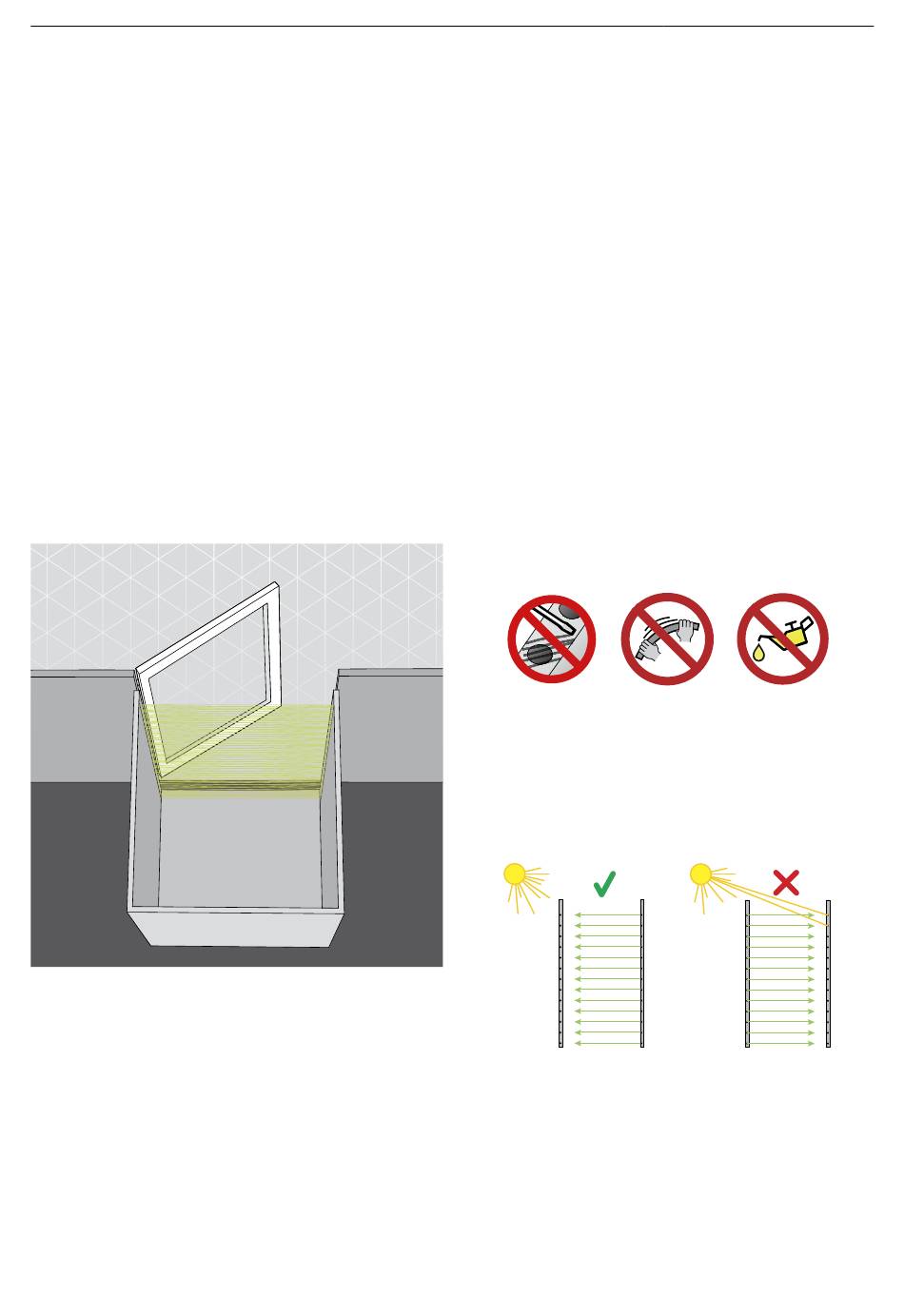

Figure 1: Environnements d'application typiques de
GridScan /Mini-SR
© CEDES | V 2.0
4.1 Caractéristiques du GridScan/Mini-SR
• Faisceaux optiques croisés
• Sécurité Cat. 2 sans test
• Optimisé pour prévenir le pontage optique
• Synchronisation électrique pour une immunité accrue
à la lumière et aux impulsions
• Sortie de relais (câblage direct dans le circuit de
sécurité)
• Version disponible 24 VDC et 230 VAC
• Bords optiques de section 12 mm × 16 mm,
montage par l'avant ou le côté possible
• Idéal pour monte-charge certifiés EN 81-41
4.2

Emballage

GridScan/Mini-SR cest livré selon les spécifications clients.
Un emballage type contient :
• 1 × Bord émetteur (Tx)
• 1 × Bord récepteur (Rx)
• 1 × Câble de synchronisation 3 m
• 1 × Câble de connexion 3 m
• 1 × Safety Unit FSS (24 VDC ou 230 VAC)
• 1 × Manuel d'utilisation et d'installation
4.3 Instructions générales et précautions
 Ne pas rayer ou peindre les lentilles optiques, pour
ne pas obstruer les faisceaux! Ne pas percer des
trous supplémentaires dans les bords optiques.Laissez
les bords optiques dans leur emballage jusqu'à leur
installation pour éviter toute détérioration.
 Ne pas plier ou tordre les bords optiques !
 L'huile peut endommager les câbles. Son contact doit
être éviter en permanence !
Rx
 Bien que le GridScan/Mini-SR soit insensible à la
lumière directe du soleil, évitez autant que possible
son exposition, tout spécialement en direction du
récepteur.
 Evitez les interférences dues aux lumières clignotantes
ou autres sources de lumières infrarouges, telles
que cellules photoélectriques ou autres barrières
immatérielles
 Ne pas installer le GridScan/Mini-SR de telle sorte
que les bords optiques soient exposés directement aux
sources lumineuses comme les tubes FL ou des lampes
à économie d'énergie.
Tx
Tx
