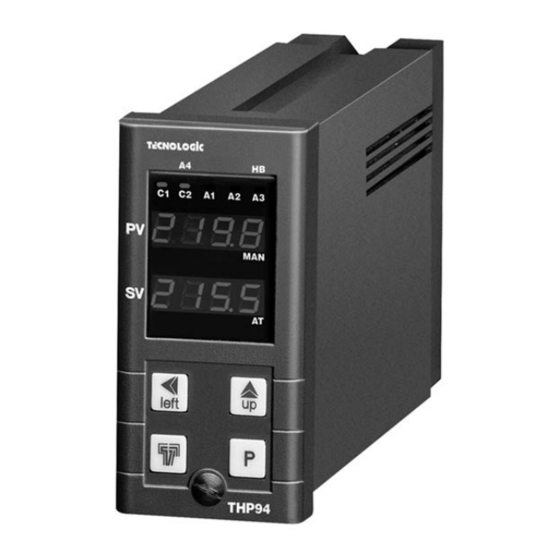

Tecnologic THP 94 Operating Instructions Manual

THP 94
REGOLATORE ELETTRONICO
DIGITALE A MICROPROCESSORE
MICROPROCESSOR-BASED DIGITAL
ELECTRONIC CONTROLLER
ISTRUZIONI PER L'USO
OPERATING INSTRUCTIONS
Vr. 05 (I - GB) - cod.: ISTR 01195
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: ++39 0381 69871 - FAX: ++39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
PREMESSA: Nel presente manuale sono contenute le informazioni
necessarie ad una corretta installazione e le istruzioni per l'utilizzo e la
manutenzione del prodotto, si raccomanda pertanto di leggere attentamente
le seguenti istruzioni. Ogni cura è stata posta nella realizzazione di questa
documentazione, tuttavia la TECNOLOGIC S.p.A. non può assumersi
alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi
per ogni persona o società coinvolta nella creazione del presente manuale.
La presente pubblicazione è di esclusiva proprietà della TECNOLOGIC
S.p.A. la quale pone il divieto assoluto di riproduzione e divulgazione,
anche parziale, se non espressamente autorizzata. La TECNOLOGIC S.p.A.
si riserva di apportare modifiche estetiche e funzionali in qualsiasi
momento e senza alcun preavviso.
PREVIOUS STATEMENT: In this manual are contained all the necessary
information for a correct installation and the instructions for the use and
the maintenance of the product; we recommend, therefore, to read
carefully the following instructions. The maximum care has been used in
the realisation of this document, anyway TECNOLOGIC S.p.A. does not
assume any responsibility deriving from the use of itself. The same
consideration has to be done for each person or Company involved in the
creation of this manual. The herewith issue is an exclusive property of
TECNOLOGIC S.p.A. which forbids any reproduction and divulgation,
although partial, if not expressly authorised. TECNOLOGIC S.p.A.
reserves the right to execute aesthetically and functional modifications, at
any moment and without any notice.
TECNOLOGIC - THP 94 USER MANUAL (I - GB) - Vr. 05 - ISTR 01195 - PAG. 1
INDICE
1 DESCRIZIONE GENERALE
1.1 PANNELLO FRONTALE
1.2 CODIFICA DELLO STRUMENTO
2 DATI TECNICI
3 INSTALLAZIONE
4 FUNZIONAMENTO
4.1 STATI DI REGOLAZIONE
4.2 SELEZIONE DEL SET POINT ATTIVO
4.3 CONFIGURAZIONE INGRESSO DI MISURA
4.4 REGOLATORE ON/OFF
4.5 REGOLATORE PID A SINGOLA AZIONE
4.6 REGOLATORE PID A DOPPIA AZIONE
4.7 REGOLATORE PID PER AZIONAMENTI MOTORIZZATI
4.8 FUNZIONI DI AUTOTUNING E SELFTUNING
4.9 USCITE DI REGOLAZIONE ANALOGICHE
4.10 RAGGIUNGIMENTO DEL SET POINT A VELOCITA'
CONTROLLATA
4.11 FUNZIONAMENTO DELLE USCITE DI ALLARME
4.12 FUNZIONE ALLARME DI HEATER BREAK
4.13 FUNZIONE ALLARME DI LOOP BREAK
4.14 INGRESSI DIGITALI AUSILIARI
4.15 INTERFACCIA SERIALE RS 485
5 PROGRAMMAZIONE
6 DESCRIZIONE DEI PARAMETRI
6.1 TABELLA PARAMETRI
7 PROBLEMI , MANUTENZIONE E GARANZIA
INDEX
1 GENERAL DESCRIPTION
1.1 FRONT PANEL
1.2 INSTRUMENT CODE
2 TECHNICAL DATA
3 INSTALLATION
4 OPERATING MODE
4.1 CONTROL STATE
4.2 ACTIVE SET POINT SELECTION
4.3 CONFIGURATION OF THE MEASURE INPUT
4.4 ON/OFF CONTROL
4.5 SIGLE ACTION PID CONTROL
4.6 DOUBLE ACTION PID CONTROL
4.7 PID CONTROL FOR MOTORIZED ACTUATORS
4.8 AUTOTUNING AND SELFTUNING FUNCTIONS
4.9 ANALOGUE CONTROL OUTPUTS
4.10 REACHING OF SET POINT WITH CONTROLLED SPEED
4.11 ALARM OUTPUTS OPERATING MODE
4.12 HEATER BREAK ALARM FUNCTION
4.13 LOOP BREAK ALARM FUNCTION
4.14 AUXILIARY DIGITAL INPUTS
4.15 RS 485 SERIAL INTERFACE
5 PROGRAMMING
6 DESCRIPTION OF PARAMETERS
6.1 PARAMETERS TABLE
7 TROUBLES, MAINTENANCE, GUARANTEE
1 - DESCRIZIONE GENERALE
Il modello THP 94 è un regolatore digitale a microprocessore "single
loop", con regolazione ON/OFF, PID a singola azione, PID a doppia azione
(diretta e inversa) o PID Velocity per comando di azionamenti motorizzati
a posizionamento temporale e con funzioni di AUTOTUNING (sia
oscillatorio che Fast) e SELFTUNING per la regolazione PID . Lo
strumento offre inoltre la la possibilità di disporre di interfaccia di
comunicazione seriale RS485. Il valore di processo viene visualizzato su 4
display rossi , il valore di Set su 4 display verdi, mentre lo stato delle uscite
viene segnalato da 5 led. Lo strumento prevede la memorizzazione di 4
Set-Point di regolazione e può avere sino a 5 uscite : 1 o 2 uscite di
regolazione (C1, C2) a relè, per il pilotaggio di relè statici (SSR) o
analogiche, e sino a 4 uscite di allarme (A1,2,3,4,) a relè o per il pilotaggio
di relè statici (SSR). L'ingresso può essere per sonde di temperatura
(Termocoppie, Termoresistenze Pt100 o segnali in mV) o per segnali
analogici normalizzati (0/4..20 mA, 0/1..5 V, 0/2..10 V, ). Lo strumento
può disporre inoltre di un ingresso per trasformatore amperometrico per la
