Tecnologic THP 98 Operating Instructions Manual

THP 98
TERMOREGOLATORE ELETTRONICO
DIGITALE A MICROPROCESSORE
MICROPROCESSOR-BASED DIGITAL
ELECTRONIC THERMOCONTROLLER
ISTRUZIONI PER L'USO
OPERATING INSTRUCTIONS
Vr. 01 (I - GB) - cod.: ISTR 00372
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: ++39 0381 69871 - FAX: ++39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
PREMESSA: Nel presente manuale sono contenute le informazioni
necessarie ad una corretta installazione e le istruzioni per l'utilizzo e la
manutenzione del prodotto, si raccomanda pertanto di leggere attentamente
le seguenti istruzioni. Ogni cura è stata posta nella realizzazione di questa
documentazione, tuttavia la TECNOLOGIC S.p.A. non può assumersi
alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi
per ogni persona o società coinvolta nella creazione del presente manuale.
La presente pubblicazione è di esclusiva proprietà della TECNOLOGIC
S.p.A. la quale pone il divieto assoluto di riproduzione e divulgazione,
anche parziale, se non espressamente autorizzata. La TECNOLOGIC S.p.A.
si riserva di apportare modifiche estetiche e funzionali in qualsiasi
momento e senza alcun preavviso.
PREVIOUS STATEMENT: In this manual are contained all the necessary
information for a correct installation and the instructions for the use and
the maintenance of the product; we recommend, therefore, to read
carefully the following instructions. The maximum care has been used in
the realisation of this document, anyway TECNOLOGIC S.p.A. does not
assume any responsibility deriving from the use of itself. The same
consideration has to be done for each person or Company involved in the
creation of this manual. The herewith issue is an exclusive property of
TECNOLOGIC S.p.A. which forbids any reproduction and divulgation,
although partial, if not expressly authorised. TECNOLOGIC S.p.A.
reserves the right to execute aesthetically and functional modifications, at
any moment and without any notice.
TECNOLOGIC - THP 98 USER MANUAL (I - GB) - Vr. 01 - ISTR 00372 - PAG. 1
INDICE
1 DESCRIZIONE GENERALE
1.1 PANNELLO FRONTALE
1.2 CODIFICA DELLO STRUMENTO
2 DATI TECNICI
3 INSTALLAZIONE
4 FUNZIONAMENTO
4.1 REGOLATORE ON/OFF
4.2 REGOLATORE PID A SINGOLA AZIONE
4.3 REGOLATORE PID A DOPPIA AZIONE
4.4 FUNZIONE DI AUTOTUNING
4.5 FUNZIONAMENTO DELLE USCITE DI ALLARME
4.6 FUNZIONE ALLARME DI HEATER BREAK
5 PROGRAMMAZIONE
6 DESCRIZIONE DEI PARAMETRI
6.1 TABELLA PARAMETRI
7 PROBLEMI , MANUTENZIONE E GARANZIA
INDEX
1 GENERAL DESCRIPTION
1.1 FRONT PANEL
1.2 INSTRUMENT CODE
2 TECHNICAL DATA
3 INSTALLATION
4 OPERATING MODE
4.1 ON/OFF CONTROL
4.2 SIGLE ACTION PID CONTROL
4.3 DOUBLE ACTION PID CONTROL
4.4 AUTOTUNING FUNCTION
4.5 ALARM OUTPUTS OPERATING MODE
4.6 HEATER BREAK ALARM FUNCTION
5 PROGRAMMING
6 DESCRIPTION OF PARAMETERS
6.1 PARAMETERS TABLE
7 TROUBLES, MAINTENANCE, GUARANTEE
1 - DESCRIZIONE GENERALE

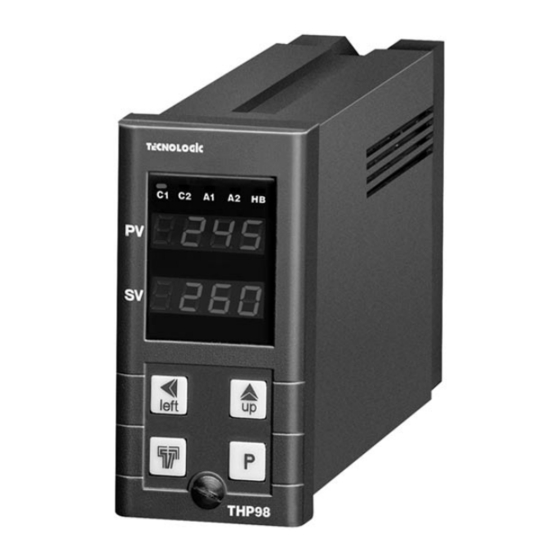

Il modello THP 98 è un termoregolatore digitale a microprocessore "single
loop", con regolazione ON/OFF, PID a singola azione, PID a doppia azione
(diretta e inversa) e con funzione di AUTOTUNING per la regolazione
PID. Il valore di processo viene visualizzato su 4 display rossi (PV) , il
valore di Set su 4 display verdi (SV), mentre lo stato delle uscite viene
segnalato da 5 led. Lo strumento prevede sino a 5 uscite : 1 o 2 uscite di
regolazione (C1, C2), 1 o 2 uscite di allarme (A1,A2) e 1 uscita di allarme
di Heater Break (HB) , tutte a relè o per il pilotaggio di relè statici (SSR)
L'ingresso accetta sonde di temperatura come Termocoppie (J, K, R, S, T) e
Termoresistenze (Pt100). Lo strumento può disporre inoltre di un ingresso
per trasformatore amperometrico per la funzione di Heater Break.
