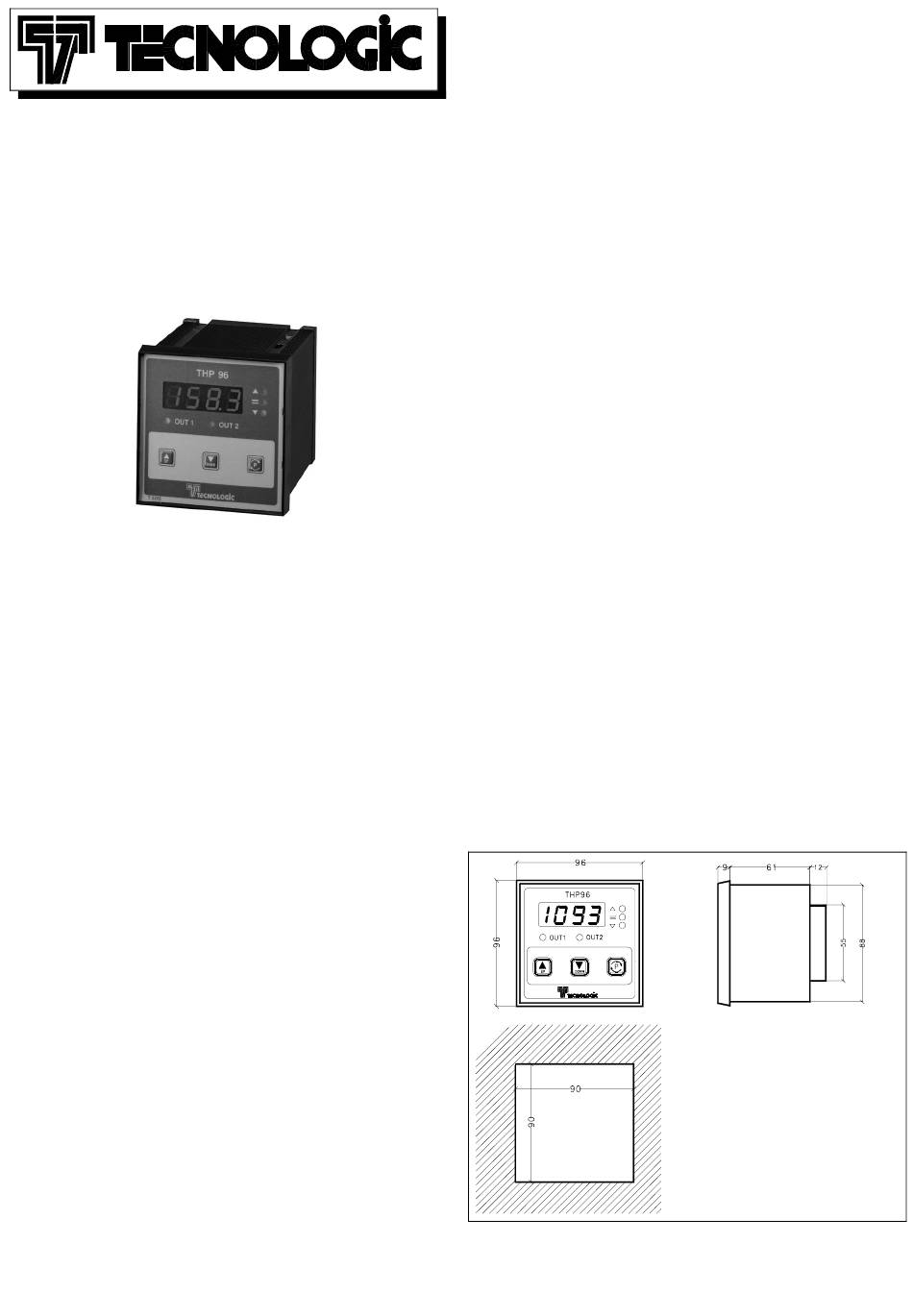

Tecnologic THP 96 Operating Instructions Manual

THP 96
REGOLATORE ELETTRONICO
DIGITALE A MICROPROCESSORE
MICROPROCESSOR-BASED DIGITAL
ELECTRONIC CONTROLLER
ISTRUZIONI PER L'USO
OPERATING INSTRUCTIONS
Vr. 02 (I - GB) - cod.: ISTR 00997
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: ++39 0381 69871 - FAX: ++39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
PREMESSA: Nel presente manuale sono contenute le informazioni
necessarie ad una corretta installazione e le istruzioni per l'utilizzo e la
manutenzione del prodotto, si raccomanda pertanto di leggere attentamente
le seguenti istruzioni. Ogni cura è stata posta nella realizzazione di questa
documentazione, tuttavia la TECNOLOGIC S.p.A. non può assumersi
alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi
per ogni persona o società coinvolta nella creazione del presente manuale.
La presente pubblicazione è di esclusiva proprietà della TECNOLOGIC
S.p.A. la quale pone il divieto assoluto di riproduzione e divulgazione,
anche parziale, se non espressamente autorizzata. La TECNOLOGIC S.p.A.
si riserva di apportare modifiche estetiche e funzionali in qualsiasi
momento e senza alcun preavviso.
PREVIOUS STATEMENT: In this manual are contained all the necessary
information for a correct installation and the instructions for the use and
the maintenance of the product; we recommend, therefore, to read
carefully the following instructions. The maximum care has been used in
the realisation of this document, anyway TECNOLOGIC S.p.A. does not
assume any responsibility deriving from the use of itself. The same
consideration has to be done for each person or Company involved in the
creation of this manual. The herewith issue is an exclusive property of
TECNOLOGIC S.p.A. which forbids any reproduction and divulgation,
although partial, if not expressly authorised. TECNOLOGIC S.p.A.
reserves the right to execute aesthetically and functional modifications, at
any moment and without any notice.
TECNOLOGIC - THP 96 USER MANUAL (I - GB) - Vr. 02 - ISTR 00997 - PAG. 1
INDICE
1 DESCRIZIONE GENERALE
1.1 PANNELLO FRONTALE
1.2 CODIFICA DELLO STRUMENTO
2 DATI TECNICI
3 INSTALLAZIONE
4 FUNZIONAMENTO
4.1 REGOLATORE ON/OFF
4.2 REGOLATORE A ZONA NEUTRA
4.3 REGOLATORE PID E FUNZIONE DI AUTOTUNING
4.4 FUNZIONE SET POINT DINAMICO
5 PROGRAMMAZIONE
5.1 IMPOSTAZIONE DEL SET POINT
5.2 PROGRAMMAZIONE DEI PARAMETRI
5.3 IMPOSTAZIONE DEI LIMITI DI INGRESSO
6 DESCRIZIONE DEI PARAMETRI
6.1 TABELLA PARAMETRI
7 PROBLEMI , MANUTENZIONE E GARANZIA
INDEX
1 GENERAL DESCRIPTION
1.1 FRONT PANEL
1.2 INSTRUMENT CODE
2 TECHNICAL DATA
3 INSTALLATION
4 OPERATING MODE
4.1 ON/OFF CONTROL
4.2 NEUTRAL ZONE CONTROL
4.3 PID CONTROL AND AUTOTUNING FUNCTION
4.4 DYNAMIC SET POINT FUNCTION
5 PROGRAMMING
5.1 PROGRAMMING OF SET-POINT
5.2 PROGRAMMING OF PARAMETERS
5.3 PROGRAMMING OF INPUT LIMITS
6 DESCRIPTION OF PARAMETERS
6.1 PARAMETERS TABLE
7 TROUBLES, MAINTENANCE, GUARANTEE
1 - DESCRIZIONE GENERALE

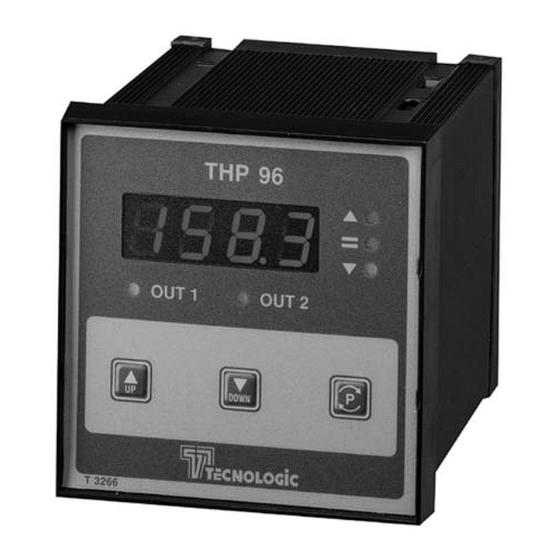

Il modello THP 96 è un regolatore digitale a microprocessore con 1 o 2 Set
point, regolazione ON/OFF, PID o a ZONA NEUTRA e con funzione di
AUTOTUNING per la regolazione PID. Il valore di processo viene
visualizzato su 4 display rossi mentre lo stato delle uscite viene segnalato
da due led, inoltre l'apparecchio dispone di un indicatore di scostamento
costituito da 3 led. Lo strumento prevede 1 o 2 uscite, a relè o per il
pilotaggio di relè statici (SSR) e un ingresso per sonde di temperatura del
tipo PTC (KTY 81), o RTD (Pt100 o Ni100), o Termocoppie (J, K, S) o
per sonde di qualsiasi tipo aventi uscita normalizzata in corrente o in
tensione 4..20 mA, 0..20 mA o 0..10 V.
