Notice SecurAccess PMR

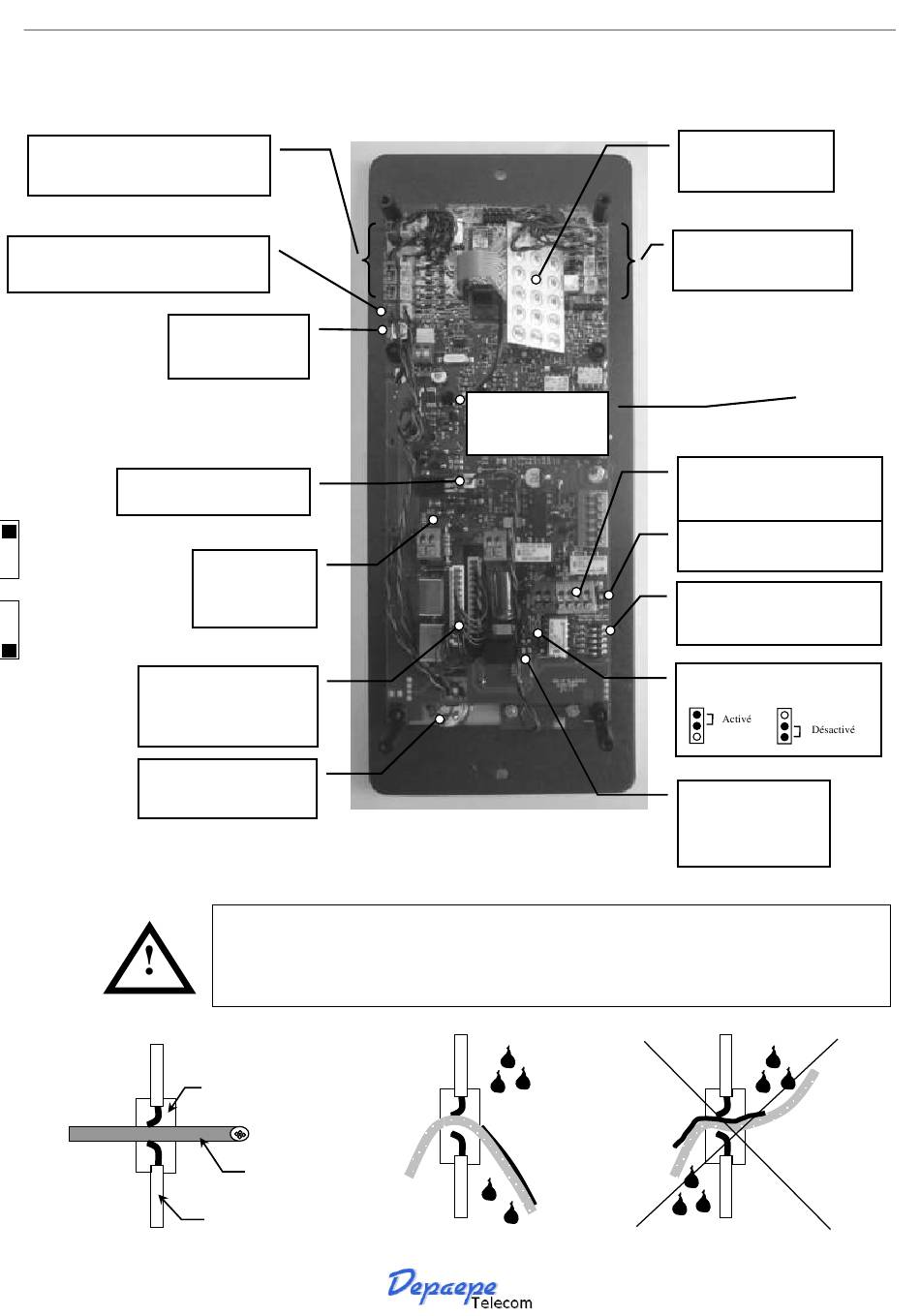

1.1. Raccordement et installation

Embases Boutons d'appel
M1, M3, M5 et M7
Embase Bouton Portier
(Uniquement version clavier)
Remise à zéro
RAZ (Reset)
Embase Microphone
ON
Sans régulation
de courant ligne
OFF
RTC
ON
Avec régulation de
courant ligne RTC
OFF
Clavier numérique
de façade
Boutons portier
version clavier
Extérieur
Intérieur
Shunt
régulation
courant
Harnais
Afin d'obtenir la meilleure étanchéité souhaitée :
Percer les passes-câbles avec une dimension inférieure à celle du câble,
orienter la sortie du câble vers le bas afin de ne pas favoriser le stockage et
l'écoulement d 'eau à l'intérieur du produit.
Intérieur
Passe-câble
Câble
Paroi de l'appareil
Embase
Haut-parleur
Intérieur
Extérieur
Bon
Clavier de
programmation
Boutons d'appel
M2, M4, M6 et M8
Bornier Câblage
Bouton de sortie
Interrupteur
Activation Bouton Sortie
Dipswitch temporisation
Bouton de sortie
Cavalier activation
résistance Chauffante
Interrupteur
LED / BOOST
ON : Activé
OFF : Désactivé
Extérieur
Mauvais
