PMR

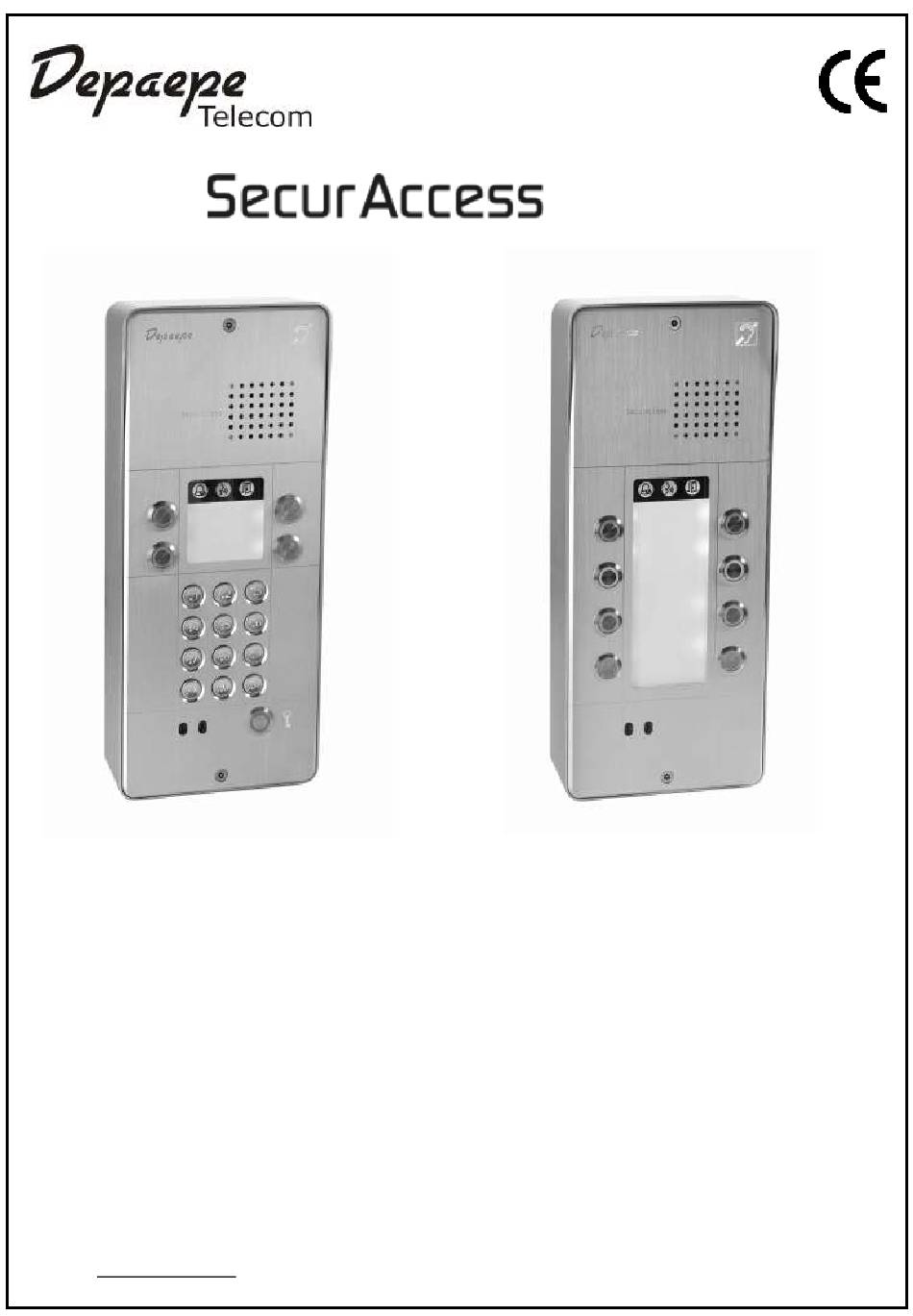

NOTICE D'UTILISATION
USER MANUAL
Ref: 12122017
Cet appareil est destiné à être connecté sur le Réseau Téléphonique Commuté français
et sur les installations privées (PBX) de la Communauté Européenne à l'exception
des lignes à courant réduit.
This product is designed and manufactured in France.
It can be connected to the public telephone network as well as behind PABXs.
Henri Depaepe SAS
75-77 rue du Pré Brochet
95110 SANNOIS - France
Tel : +33 (0)1 30 25 81 60
Fax : +33 (0)1 39 98 61 24
Site Web : www.depaepe.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SecurAccess PMR and is the answer not in the manual?

Questions and answers

Related Manuals for Depaepe Telecom SecurAccess PMR

Summary of Contents for Depaepe Telecom SecurAccess PMR

  • Page 1 NOTICE D’UTILISATION USER MANUAL Ref: 12122017 Cet appareil est destiné à être connecté sur le Réseau Téléphonique Commuté français et sur les installations privées (PBX) de la Communauté Européenne à l’exception des lignes à courant réduit. This product is designed and manufactured in France. It can be connected to the public telephone network as well as behind PABXs.

  • Page 2: Table Of Contents

    Notice SecurAccess PMR Sommaire PRESENTATION GENERALE ....................4 1.1..................... 6 ACCORDEMENT ET INSTALLATION 1.2..........................7 LANS DE PERÇAGE UTILISATION .......................... 10 ’ 2.1................... 10 DENTIFICATION DES BOUTONS D APPEL 2.2........................10 FFECTUER UN APPEL 2.3........................10 EPONDRE A UN APPEL 2.4.
  • Page 3 Notice SecurAccess PMR Summary DESCRIPTION ........................28 1.1....................30 INE CONNECTION AND INSTALLATION 1.2......................... 31 OUNTING LAYOUTS ............................32 ALL DRILLING PLAN ............................33 ALL CUTOUT FOR HOW TO USE IT ........................34 2.1..................34 DENTIFICATION OF THE DIALING BUTTONS 2.2.

  • Page 4: Presentation Generale

    10 dB. Cette fonction doit être alimentée par une source extérieure conforme à la directive BT et TRT3 de la norme CE EN60950-1 :2006. La platine SecurAccess PMR possède une fonction « Personne Mobilité Réduite » qui permet de signaler l’état dans lequel se trouve la platine de façon visuelle (allumage pictogrammes en couleur) et sonore (synthèse vocale programmable en usine dans la langue choisie).
  • Page 5 Mémoires EEPROM non volatile Nota : -Dans le cas d’une coupure d’alimentation la platine SecurAccess PMR fonctionnera en mode dégradé c’est à dire que les principales fonctions énumérées ci-dessus seront toujours actives hormis les fonctions Bouton sortie et PMR, (sous réserve que le courant sur la ligne RTC soit supérieur à...

  • Page 6: Raccordement Et Installation

    Notice SecurAccess PMR 1.1. Raccordement et installation Embases Boutons d’appel Clavier de programmation M1, M3, M5 et M7 Boutons d’appel Embase Bouton Portier M2, M4, M6 et M8 (Uniquement version clavier) Remise à zéro RAZ (Reset) Embase Haut-parleur Bornier Câblage...

  • Page 7: Plans De Perçage

    Notice SecurAccess PMR Afin de prévenir tout choc électrique, ne pas retirer les passes câbles à l’intérieur du boîtier L’installation, le raccordement et la configuration doivent être effectués par du personnel qualifié (installateur, électricien, …). Toutes les opérations nécessitant une ouverture de l’appareil doivent s’effectuer en prenant toutes les précautions nécessaires pour éviter les chocs électriques.
  • Page 8 Notice SecurAccess PMR Positionnement perçage pour montage boîtier en saillie 123,5 Fixations murales 146,7 Trous passage câbles 293,5 Ø 25 Fixations murales...
  • Page 9 Notice SecurAccess PMR Découpe murale pour montage encastré 119,5 Face Avant (Dimension Face Avant) Boitier (Découpe murale minimum) Dimension Hors tout Face avant Découpe 289,5 Dimension hors tout du boîtier plastique...

  • Page 10: Utilisation

    Notice SecurAccess PMR 2. Utilisation 2.1. Identification des boutons d’appel Les boutons d’appel en façade sont toujours numérotés de Droite à Gauche et de Haut en Bas, de M1 à M8 quel que soit le nombre de boutons disponible. Seul la version avec clavier possède un bouton inférieur supplémentaire nommé...

  • Page 11: Raccroche Automatique

    2.6. Commande de gâche en local (Modèle clavier seulement). La platine SecurAccess PMR est équipée d’un clavier numérique et d’un bouton portier permettant à un utilisateur d’activer les gâches en local. Il lui suffit d’activer la platine avec le bouton portier et de composer l’un des codes à 4 chiffres correspondant à...

  • Page 12: Programmation

    Notice SecurAccess PMR 3. Programmation 3.1. Entrée en mode Programmation locale 1. Ouvrir la platine. 2. Connecter la platine à la ligne téléphonique. 3. Accéder au clavier souple interne ou au clavier externe suivant le modèle. 4. Appuyer sur la touche « * », la maintenir enfoncée et appuyer simultanément sur un des boutons d’appel.

  • Page 13: Programmation : Procedure

    Notice SecurAccess PMR 2 bips Acquisition NB : Toutes les actions correctes sont sanctionnées par 2 bips. Toutes les actions incorrectes sont sanctionnées par un bip grave et long suivi d’un raccroché de la platine. 3.3. Programmation : Procédure 1. Entrer en programmation (mode local ou distant) 2.

  • Page 14: Numerotation Dc / Fv

    Notice SecurAccess PMR 2 bips Acquisition Exemple 2 : programmation en mode distant du paramètre « Volume Mains-libres » niveau moyen Extrait du tableau de programmation Choix des paramètres Code Choix de configuration Valid. Faible : 0 – Moyen : 1 – Fort : 2 Volume Mains-libres Appeler la platine à...

  • Page 15: Programmation Du Bouton D

    Notice SecurAccess PMR Les paramètres réglés par défaut en usine sont en grisé Mémoire 1 Bouton n°1 (obligatoire) Composition du numéro (* # = pause) (22 digits max) Ne rien composer quand on veut effacer la mémoire Mémoire 1 Bouton n°2 (obligatoire) Composition du numéro (* # = pause) (22 digits max)

  • Page 16: Sonnerie

    2 : Mélodie N°2 3 : Mélodie N°3 3.10. Décrochage automatique La platine SecurAccess PMR offre la possibilité du décroché automatique (utile pour la programmation à distance). Il est donc nécessaire de paramétrer le nombre de train de sonneries sur lequel la platine décrochera : entre 1 à...
  • Page 17 Notice SecurAccess PMR Les paramètres programmables des commandes de gâche sont : 1. Activation ou désactivation des commandes de gâche 2. Les durées de commande des gâches 3. Les codes à 4 chiffres de commandes des gâches à distance (jusqu'à 6 codes) par gâches.

  • Page 18: Duree De Non - Reponse Sur Appel Sortant

    Notice SecurAccess PMR 3.12. Durée de non-réponse sur appel sortant Ce paramètre sera utile pour le raccroché automatique et la numérotation en chaîne. Il vous permet de définir le temps au bout duquel : la platine enchaînera sur la composition du numéro suivant, si la numérotation en chaîne est activée (plusieurs numéros préprogrammés sur un même bouton, cf.

  • Page 19: Remise A Zero ( Reset )

    Notice SecurAccess PMR Choix des paramètres Code Choix de configuration Valid Les paramètres réglés par défaut en usine sont en grisé Changement du code d’accès à la programmation 9 0 Composez nouveau code d’accès 4 Chiffres, puis composez une 2 ème...

  • Page 20: Boost

    Notice SecurAccess PMR 4.3. Boost La platine est équipée d’une fonction BOOST, cette fonction permet d’amplifier le son d’environ 9 à 11 dB pour les milieux bruyants. Cette fonction n’est opérante qu’avec une alimentation externe TRT3 24V 1A (LPS) à double isolement continu ou alternatif (vendue par Depaepe SAS), et l’activation du dipswitch associé.

  • Page 21: Fonction Pmr

    (vendue par Depaepe SAS). 4.8. Option Boucle Inductive Longue Portée La platine SecurAccess PMR peut être équipée dans notre atelier et sur demande d’une Boucle Inductive Malentendant Longue portée avec réglage de l’amplification et du bruit de fond (squelch).
  • Page 22 Notice SecurAccess PMR Volume (POT1) Squelch (POT2)

  • Page 23: Tableau De Programmation Des Memoires Et Des Parametres

    Notice SecurAccess PMR 5. Tableau de programmation des mémoires et des paramètres Choix des paramètres Code Choix de configuration Valid Les paramètres réglés par défaut en usine sont en grisé Numérotation Num DC : 0 Num FV : 1 Numérotation DC...
  • Page 24 Notice SecurAccess PMR 0 : Local et distant autorisée Activation de la commande de gâche n°1 1 : Local et distant interdite 2 : Local interdit et distant autorisé. 3 : Local autorisé et distant interdit. Entrer le nombre de secondes (de 1 à 9 secondes).

  • Page 25: Gabarits D'etiquettes

    Découper directement sur les contours externes Installation : Ouvrez la SecurAccess PMR, débrancher les cordons des éléments suivants si présent : microphone, clavier de façade, bouton Portier, boutons mémoires. Dévisser et soulever la carte électronique afin d’accéder à la contre-verrine. Oter les 4 écrous de maintient, enlever la contre- verrine puis positionner l’étiquette.

  • Page 26: Declaration De Conformite

    Identification du produit : Nature : Terminal de Télécommunications Type : Portier téléphonique Référence commerciale : SECURACCESS PMR Autres informations : Communication Mains libres Conçu et fabriqué en France Ce produit est conforme à la directive Européenne 2002/95/CE relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et...

  • Page 27: Garantie Et S.a.v

    Exclusions Depaepe Telecom ne garantit pas la compatibilité de ses téléphones avec la totalité des équipements présents sur le marché. La garantie est valable pour un usage normal de l’appareil tel qu’il est défini dans la notice d’utilisation.

  • Page 28: Description

    Notice SecurAccess PMR 1. Description The SecurAccess PMR telephone allows a full handsfree call simply by pressing a button. When the call is terminated, it will automatically hang up. The SecurAccess can also activate: two doors latches relays remotely or locally when entering a stored code a dry contact during the conversation for driving an alarm, a camera or any other electrical appliance.
  • Page 29 Notice SecurAccess PMR NO/NC driving contacts for a remote and/or local activation of two door latches electrical relays. Selectable activation duration (from 1 up to 9 seconds) Choice of 1 up to 6 four digits codes by door latch. 5. Local or remote programming Local programming requires the use of a keypad and opening the unit if the model has no front panel keypad.

  • Page 30: Line Connection And Installation

    Notice SecurAccess PMR 1.1. Line connection and installation Programming Keypad Memory/off-hook buttons M1, M3, Memory/off-hook M5 and M7 buttons M2, M4, M6 and M8 Door button (Keypad model) Microphone connection RAZ (Reset) Activated Heating Resistor Loudspeaker connection Actived Actived Line current regulation...

  • Page 31: Mounting Layouts

    Notice SecurAccess PMR To prevent from electric shocks, do not remove rubber line cord entries inside the case. Installation, line connection and configuration should be done by qualified personnel. All operations requiring an opening of the unit should be done carefully in order to prevent from potential electric shocks.

  • Page 32: Wall Drilling Plan

    Notice SecurAccess PMR Wall drilling plan 123,5 Wall fixations 146,7 Hole for the passage of cable 293,5 Ø 25 Wall fixations...

  • Page 33: Wall Cutout For

    Notice SecurAccess PMR Wall cutout for flush mounting 119,5 Front size (Front Size) (Minimum Wall Cutout) Outside dimensions Front face Cutting-out edge 289,5 Plastic housing outside dimension...

  • Page 34: How To Use It

    Once off-hook, the conversation will be held in the “speakerphone” mode. When the call is over, you can hang up the SecurAccess PMR by pressing again an off-hook memory button or, the unit will automatically hang up by detecting busy tone or a reversed polarity.

  • Page 35: Remote Door Latch Activation

    6. No speech and no noise on line during 5 minutes. 2.5. Remote door latch activation A party called by the SecurAccess PMR can activate the door latches relays by entering one of the 4 digits stored codes corresponding to the relay on a tone telephone keypad.

  • Page 36: Entering Remote Programming Mode

    Notice SecurAccess PMR 6. Enter the 4 digits code within 8 seconds :  If a wrong code is entered or if it takes more than 8 seconds to enter the code, 1 “beep” tone confirms a wrong code was entered: resume the operation at point 4.
  • Page 37 Notice SecurAccess PMR 2. Choose the setting you wish to modify (See list of settings page XX) and enter its setting access code. Setting to modify Setting access code Settings Code Setting choice M1 storing for key 1 Number (22 digits max.) 3.

  • Page 38: Dialing Mode (Tone/Pulse)

    Notice SecurAccess PMR Dial 0XNNNNNNNN Calling the SecurAccess 2 “beep” tones The SecurAccess answers and goes off-hook Enter Entering the programming mode 2 “beep” tones Confirming the entry Enter 0000 4 digits (Factory setting : 0000) 2 “beep” tones Confirming the entry...

  • Page 39: Chain Dialing

    Notice SecurAccess PMR number stored into its own memory. Chain dialing will operate if a number is stored in the second memory of this button. In this sample the key n°4 is used to dial with the keypad. Setting to modify...

  • Page 40: Ringer

    Notice SecurAccess PMR Example N°1: A list of 5 numbers stored. Repeated dial selection is 9. In case of busy tone and (or) no answer, the SecurAccess will dial 10 times the list of 5 numbers (1 first trial plus 9 repeated trials).

  • Page 41: Time Out For No Answer

    Notice SecurAccess PMR access code door latch N°1 Enter a 4 digits code, (0000 not allowed) access code door latch N°1 Enter a 4 digits code, (0000 not allowed) Fast opening door latch N°1 0 = deactivation (factory setting) - 1 = activation with «...

  • Page 42: Call Barring

    Notice SecurAccess PMR Proceed as shown below : Setting to modify Code Setting choice Conf. Factory settings are shown in grey Talk time duration Enter the number of minutes of talk time (from 0 up to 9). Note : 0 = no limit (factory setting) 3.14.

  • Page 43: Special Features

    (See page 31). 4.2. Led lightning The SecurAccess PMR comes with 1 or 2 off-hook buttons and one label display which can be lighted. Buttons and label display backlighting require the use of the external power supply TRT3 24V DC/AC 1A (LPS) with double insulation (sold by Depaepe SAS) as well as the dedicated switch activation.(see page 31,32).

  • Page 44: Dry Contact

    Notice SecurAccess PMR 4.5. Dry contact This feature can be used to drive a video recording system, a light, an alarm, etc. It provides a dry NC contact when the unit is off-hook. TRT3 (TNV-3) access : dry contact closed when off-hook. Up to 50...

  • Page 45: Disabled Feature

    Notice SecurAccess PMR Switch Activation Exit Button (Only if the button is equipped with DEL) Exit Button Door latch Door latch NO driving contact Activation duration closed when off-hook. Up to Terminal 60VA 2A maximun 10 S Note : Rock the switch facing the chosen duration to «ON », All other switches must remain on “OFF”...
  • Page 46 Notice SecurAccess PMR Level (POT1) Squelch (POT2)
  • Page 47 Notice SecurAccess PMR 5. Table for parameters settings Setting to modify Code Setting choice Conf. Factory settings are shown in grey Dialing mode Pulse : 0 – Tone : 1 Pulse dialing Pulse 66/33 ms : 0 60/40 ms : 1...
  • Page 48 Notice SecurAccess PMR Door latch N°1activation 0 : remote and local activated (factory setting) 1 : remote and local deactivated (Door latch not active) 2: remote activated and local deactivated 3: remote deactivated and local activated Activation duration door latch N°1 Enter the number of seconds (from 1 up to 9 seconds).

  • Page 49: Templates For Front Plate Customization

    Notice SecurAccess PMR 6. Templates for front plate customization Customization: Choose your print custom made label: Use a laser printer for a better printed colour resistance in the sunlight. Cut out the outlines. Installation: Open the Securaccess disconnect the wires connected to the microphone, the front keypad, the door key, the memory keys (according to your model).

  • Page 50: Declaration Of Conformity

    Product identification : Family : Télécommunications Terminal Equipement Type : Door-phone Model : SECURACCESS PMR Other information : Hands-free communication Hereby, Henri DEPAEPE SAS, declares that this product is in conformity with the essential Requirements and other relevant provisions of the R&TTE directive 1999/5/EC of the...

  • Page 51: Warranty And After Sales Service

    The obligations of Depaepe Telecom, under this warranty shall be limited to the repair or replacement (at our option) during the warranty period, of any part that proves defective in material or workmanship under normal installation, use and service, provided the product is returned to Depaepe Telecom, freight prepaid.
