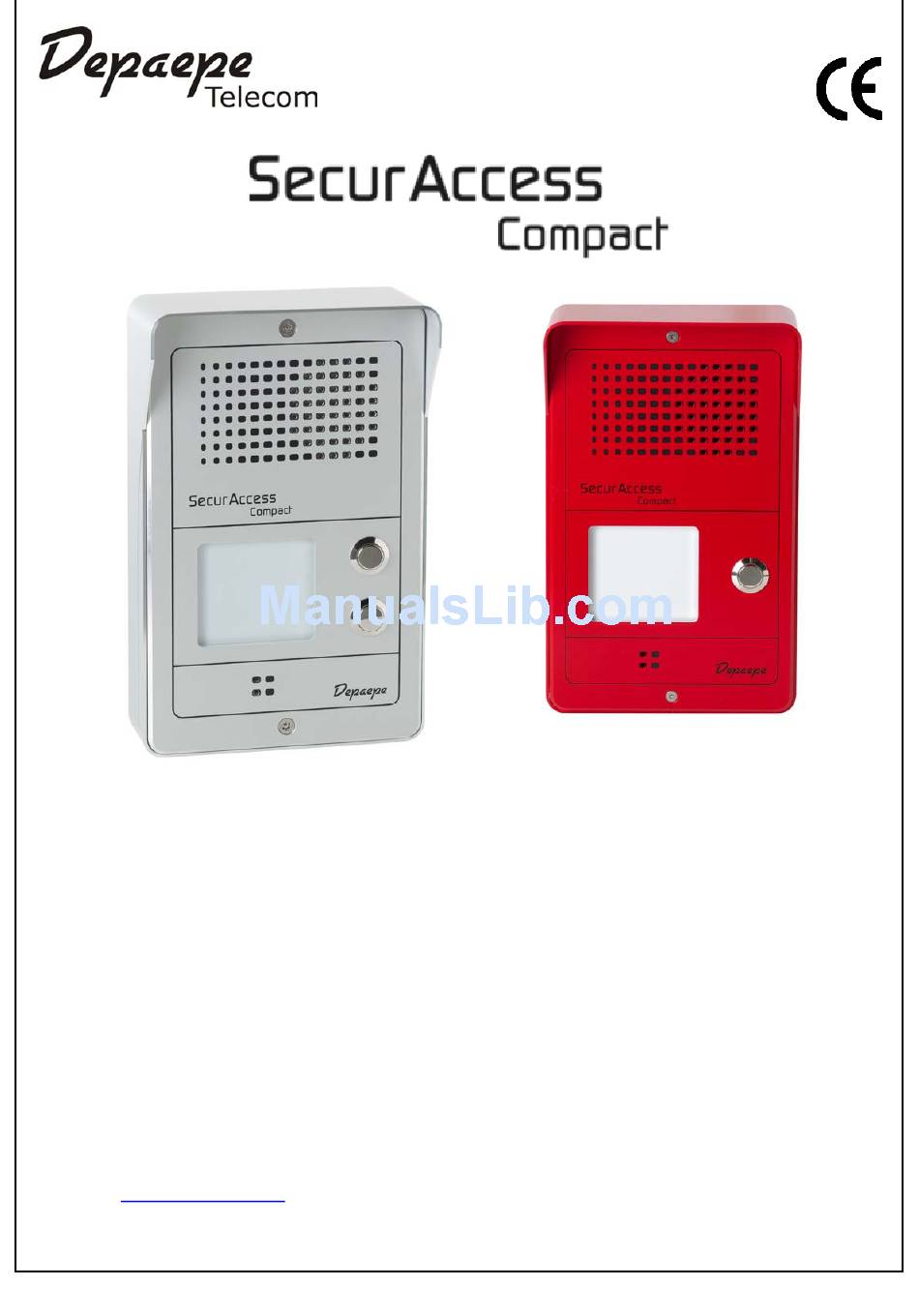

NOTICE D'UTILISATION

USER MANUAL

Ref: 1968B – 08112010
Cet appareil a été conçu et développé en France.
Cet appareil est destiné à être connecté sur le Réseau Téléphonique Commuté français et sur les
installations privées (PBX) de la Communauté Européenne à l'exception des lignes à courant réduit.
This product is designed and manufactured in France.
It can be connected to the public telephone network as well as behind PABXs.
Henri Depaepe SAS
75-77 rue du Pré Brochet
95110 SANNOIS - France
Tel : +33 (0)1 30 25 81 60
Fax : +33 (0)1 39 98 61 24
Site Web :
www.depaepe.com

Advertisement

Table of Contents
loading

Related Manuals for Depaepe Telecom SecurAccess Compact

Summary of Contents for Depaepe Telecom SecurAccess Compact

  • Page 1: User Manual

    NOTICE D’UTILISATION USER MANUAL Ref: 1968B – 08112010 Cet appareil a été conçu et développé en France. Cet appareil est destiné à être connecté sur le Réseau Téléphonique Commuté français et sur les installations privées (PBX) de la Communauté Européenne à l’exception des lignes à courant réduit. This product is designed and manufactured in France.

  • Page 2: Table Of Contents

    SecurAccess Compact – User Guide Sommaire PRESENTATION GENERALE ......................... 4 1.1......................6 ACCORDEMENT ET INSTALLATION 1.2..........................7 LANS DE PERÇAGE UTILISATION ............................. 10 2.1........................... 10 FFECTUER UN APPEL 2.2......................... 10 EPONDRE A UN APPEL 2.3........................10 ACCROCHE AUTOMATIQUE 2.4.
  • Page 3 SecurAccess Compact – User Guide Summary DESCRIPTION............................24 10.1....................26 INE CONNECTION AND INSTALLATION 10.2......................... 27 OUNTING LAYOUTS HOW TO USE IT............................ 30 11.1............................. 30 ALLING 11.2........................... 30 NSWERING A CALL 11.3....................30 UTOMATIC LINE DISCONNECTION 11.4.

  • Page 4: Presentation Generale

    BT et TRT3 de la norme CE EN60950-1 :2006 (Fournie en option). La platine SecurAccess COMPACT est un produit conforme à l’indice de protection IP65. De plus, l’appareil est équipé d’une résistance chauffante permettant le fonctionnement dans des endroits où...
  • Page 5 SecurAccess Compact – User Guide 7. Limitation de la durée de communication Temps de conversation illimité ou programmable de 1 à 9 minutes. 8. Autres Remise à zéro des paramètres (Reset : retour aux paramètres d’usine par défaut) Protection piratage Coupure Sonnerie par programmation 3 Mélodies de sonnerie programmables...

  • Page 6: Raccordement Et Installation

    SecurAccess Compact – User Guide 1.1. Raccordement et installation Remise à zéro RAZ (Reset) Haut-parleur Clavier de programmation Interupteur LED / BOOST Shunt de la régulation de courant Boutons d’appel M1 et M2 Sans régulation de courant Avec régulation de...

  • Page 7: Plans De Perçage

    SecurAccess Compact – User Guide L’installation, le raccordement et la configuration doivent être effectués par du personnel qualifié (installateur, électricien, …). Toutes les opérations nécessitant une ouverture de l’appareil doivent s’effectuer en prenant toutes les précautions nécessaires pour éviter les chocs électriques.
  • Page 8 SecurAccess Compact – User Guide Plan de perçage mural Trou pour le passage du câble 58 mm 38 mm...
  • Page 9 SecurAccess Compact – User Guide Plan de découpe pour le montage encastré Dimension Hors tout Découpe Dimension réelle du boîtier 33 mm...

  • Page 10: Utilisation

    6. Détection d’absence de paroles du correspondant supérieure à 5 Minutes. 2.4. Commander la gâche à distance Lors d’une communication entre la platine SecurAccess COMPACT et un correspondant, il est possible pour ce dernier d’activer la gâche à distance. Il lui suffit de composer, pendant la conversation, l’un des codes à...

  • Page 11: Programmation

    SecurAccess Compact – User Guide 3. Programmation 3.1. Entrée en mode Programmation locale 1. Ouvrir la platine. 2. Connecter la platine à la ligne téléphonique. 3. Accéder au clavier souple interne. 4. Appuyer sur la touche « * », la maintenir enfoncée et appuyer simultanément sur un des boutons d’appel.

  • Page 12: Entree En Mode Programmation A Distance

    SecurAccess Compact – User Guide 3.2. Entrée en mode Programmation à distance 1. Appeler la platine et attendre qu’elle décroche automatiquement (nombre de trains de sonneries paramétrables, 3 par défaut). 2. 2 bips sonores vous invitent à appuyer sur * dans un délai de 4 secondes pour rentrer en mode programmation (sinon vous passez en mode communication standard).
  • Page 13 SecurAccess Compact – User Guide Exemple 1 : programmation en mode local de la mémoire M1 avec le numéro d’urgence 18 (sur ligne directe RTC et sans chaînage) Extrait du tableau de programmation Choix des paramètres Code Choix de configuration Valid.

  • Page 14: Numerotation Dc / Fv

    (cf. § 4.3). 3.6. Programmation des boutons d’appel La platine SecurAccess Compact existe avec 1 ou 2 boutons d’appel. Pour enregistrer le numéro d’appel relié à ces boutons, il suffit de suivre la procédure de programmation, comme suit.

  • Page 15: Sonnerie

    La liste contient 5 numéros enregistrés. Le nombre de chaînage mémoire est de 9. Dans le cas où aucun appel n’a abouti, la platine SecurAccess COMPACT aura composé 10 fois la liste de 5 numéros avant de raccrocher (1 première tentative et 9 répétitions).

  • Page 16: Alimentation

    SecurAccess Compact – User Guide 3.10. Commande de gâche et schéma d’alimentation La platine peut être programmée pour commander une gâche ou un sas de porte grâce à ses contacts de relais R/T. Les paramètres programmables de la commande de gâche sont : 1.

  • Page 17: Duree De Non - Reponse Sur Appel Sortant

    SecurAccess Compact – User Guide 3.11. Durée de non-réponse sur appel sortant Ce paramètre sera utile pour le raccroché automatique et la numérotation en chaîne. Il vous permet de définir le temps au bout duquel : la platine enchaînera sur la composition du numéro suivant, si la numérotation en chaîne est activée (plusieurs numéros préprogrammés sur un même bouton, cf.

  • Page 18: Remise A Zero ( Reset )

    SecurAccess Compact – User Guide 3.14. Remise à zéro (reset) Il est possible de procéder à une remise à zéro générale du produit avec retour sur les paramètres sortie d’usine aux valeurs par défaut. Pour cela, il faut : En local 1.

  • Page 19: Resistance Chauffante

    SecurAccess Compact – User Guide 4.4. Résistance chauffante La platine est équipée d’une résistance chauffante, cette fonction est fortement recommandée pour les milieux humides ou les milieux ayant de forts changements de température provoquant des effets de condensation. Pour activer la résistance chauffante, une alimentation externe est nécessaire (24 à 37V continu ou alternatif 35mA - non fournie).

  • Page 20: Tableau De Programmation Des Memoires Et Des Parametres

    SecurAccess Compact – User Guide 5. Tableau de programmation des mémoires et des paramètres Choix des paramètres Code Choix de configuration Valid Les paramètres réglés par défaut en usine sont en grisé Numérotation Num DC : 0 Num FV : 1 Numérotation DC...

  • Page 21: Gabarits D'etiquettes

    Découper directement sur les contours externes et plier l’étiquette sur le trait indiqué. Installation : Ouvrez la SecurAccess Compact, Glisser délicatement l’étiquette dans la fente sur le flan droit de la verrine en vous aidant de la partie pliée pour la guider jusqu'en butée, ajuster la découpe inférieure si nécessaire, l’étiquette est alors en place et sera maintenue sur les cotés par la fermeture du boitier.

  • Page 22: Declaration De Conformite

    SecurAccess Compact – User Guide 8. Déclaration de conformité Ce produit est conforme à la dDirective Européenne 2002/95/CE relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. (RoHS) Ce symbole signifie que ce produit est conforme à la directive de l’Union Européenne sur les déchets des équipements électriques et électroniques.

  • Page 23: Garantie Et S.a.v

    Exclusions Depaepe Telecom ne garantit pas la compatibilité de ses téléphones avec la totalité des équipements présents sur le marché. La garantie est valable pour un usage normal de l’appareil tel qu’il est défini dans la notice d’utilisation.

  • Page 24: Description

    SecurAccess Compact – User Guide 10. DESCRIPTION The SecurAccess Compact telephone allows a full handsfree call simply by pressing a button. When the call is terminated, it will automatically hang up. The SecurAccess Compact can also activate: a door latch relay remotely when entering a stored code a dry contact during the conversation for driving an alarm, a camera or any other electrical appliance.
  • Page 25 SecurAccess Compact – User Guide 8. Miscellaneous Parameters reset (Back to the factory settings) Hacking and hostile use protection Programming ringer off selection 3 different programmable ringer tunes 4 digits PIN code protection Eeprom memory backup (no need for battery or power supply backup)

  • Page 26: Line Connection And Installation

    SecurAccess Compact – User Guide 10.1. Line connection and installation RAZ (Reset) Loudspeaker Programming Keypad Switch Leds/Boost Line current regulation shunt Memory/Off-hook buttons M1, M2 Without line current regulation With line current regulation Microphone In order to improve the protection against humidity and bad weather:...

  • Page 27: Mounting Layouts

    SecurAccess Compact – User Guide Installation, line connection and configuration should be done by qualified personnel. All operations requiring an opening of the unit should be done carefully in order to prevent from potential electric shocks. A) TRT3 (TNV-3) access : Overboost and Leds...
  • Page 28 SecurAccess Compact – User Guide Wall drilling plan Hole for the passage of cable 58 mm 38 mm...
  • Page 29 SecurAccess Compact – User Guide Flush mount layout Outside dimensions Cutting-out edge Actual case dimensions 33 mm...

  • Page 30: How To Use It

    6. No speech and no noise on line during 5 minutes. 11.4. Door latch activation A party called by the SecurAccess Compact can activate the door latch relay by entering the 4 digits stored code on a tone telephone keypad.

  • Page 31: Programming

    SecurAccess Compact – User Guide 12. PROGRAMMING 12.1. Entering the local programming mode 1. Open the unit 2. Connect to the telephone line 3. Reach the small programming keypad 4. Press “*” key and, while keeping it depressed, press one of the off-hook memory buttons.

  • Page 32: Entering Remote Programming Mode

    SecurAccess Compact – User Guide 12.2. Entering remote programming mode 1. Call the SecurAccess Compact and wait until it automatically answers (the number of rings before automatic answer can be changed, factory setting is 3 rings). 2. Two “beep” tones are emitted and within the following 4 seconds, press * to enter the programming mode (above 4 seconds, a normal communication is established).
  • Page 33 Code Setting choice Conf. Loudspeaker volume Low: 0 – Medium : 1 – High : 2 Calling the SecurAccess Compact using a Tone dialling telephone. Dial 0XNNNNNNNN Calling the SecurAccess Compact 2 “beep” tones The SecurAccess Compact answers and goes off-hook...

  • Page 34: Dialing Mode (Tone/Pulse)

    SecurAccess Compact – User Guide 12.4. Dialing mode (Tone/Pulse) The SecurAccess Compact offers the choice of Tone or Pulse dialing. Check whith your operator or installer before using the unit. Factory setting is Tone dialing. Setting to modify Code Setting choice...

  • Page 35: Ringer

    A list of 5 numbers stored. Repeated dial selection is 9. In case of busy tone and (or) no answer, the SecurAccess Compact will dial 10 times the list of 5 numbers (1 first trial plus 9 repeated trials). Example N°2: A list of 3 numbers stored.

  • Page 36: Door Latch Activation And Power Schematic

    SecurAccess Compact – User Guide 12.10. Door latch activation and power schematic The SecurAccess Compact is fitted with a NO/NC driving contact for a remote activation of a door latch electrical relay. Following settings can be chosen by local or remote programming: 1.

  • Page 37: Time Out For No Answer

    This setting is used in the chain dialling settings choice and for the automatic hanging up. If chain dialling is activated, the SecurAccess Compact will automatically dial the following number stored into the depressed off-hook/memory button after the selected elapsed time before next call.

  • Page 38: Reset

    See page 26. 13.2. Led lighting The SecurAccess Compact comes with 1 or 2 off-hook buttons and one label display which can be lighted. Buttons and label display backlighting require an external power supply (12 to 32 volts DC or AC 200 mA (TRT3) and the activation of a switch located on the PCB (see diagram below).

  • Page 39: Heating Resistor

    SecurAccess Compact – User Guide 13.4. Heating resistor The unit is fitted with a heating resistor useful for keeping it as dry as possible in very humid or (and) cold conditions as well as with condensation conditions. An external power supply (24 to 37 Volts DC or AC – 35 mA) is needed to turn on the heat from the resistor.

  • Page 40: Table For Parameters Settings

    SecurAccess Compact – User Guide 14. Table for parameters settings Setting to modify Code Setting choice Conf. Factory settings are shown in grey Dialling mode Pulse : 0 – Tone : 1 Pulse dialling Pulse 66/33 ms : 0 60/40 ms : 1...

  • Page 41: Templates For Front Plate Customization

    SecurAccess Compact – User Guide 15. Templates for front plate customization Customization: Print your custom made label: Visit our website at www.depaepe.com check for SecurAccess Compact section. Select your appropriate template, fill in with your logos and text and print your own custom face plate.

  • Page 42: Declaration Of Conformity

    SecurAccess Compact – User Guide 17. Declaration of conformity This product complies with: European Directive 2002/95/EC on the restriction of the use of certain hazardous substances in electrical and electronic equipment. (RoHS). European Directive 2002/96/EC on waste electrical and electronic equipment.

  • Page 43: Warranty And After Sales Service

    The obligations of Depaepe Telecom, under this warranty shall be limited to the repair or replacement (at our option) during the warranty period, of any part that proves defective in material or workmanship under normal installation, use and service, provided the product is returned to Depaepe Telecom, freight prepaid.
