Installer Le Portillon - Petsafe Do-It-Yourself Dog Run Assembly Instructions Manual

Étape

Installer le portillon

5
1. Prendre les charnières mâles et femelles, 4 boulons
le portillon s'ouvre des deux côtés.

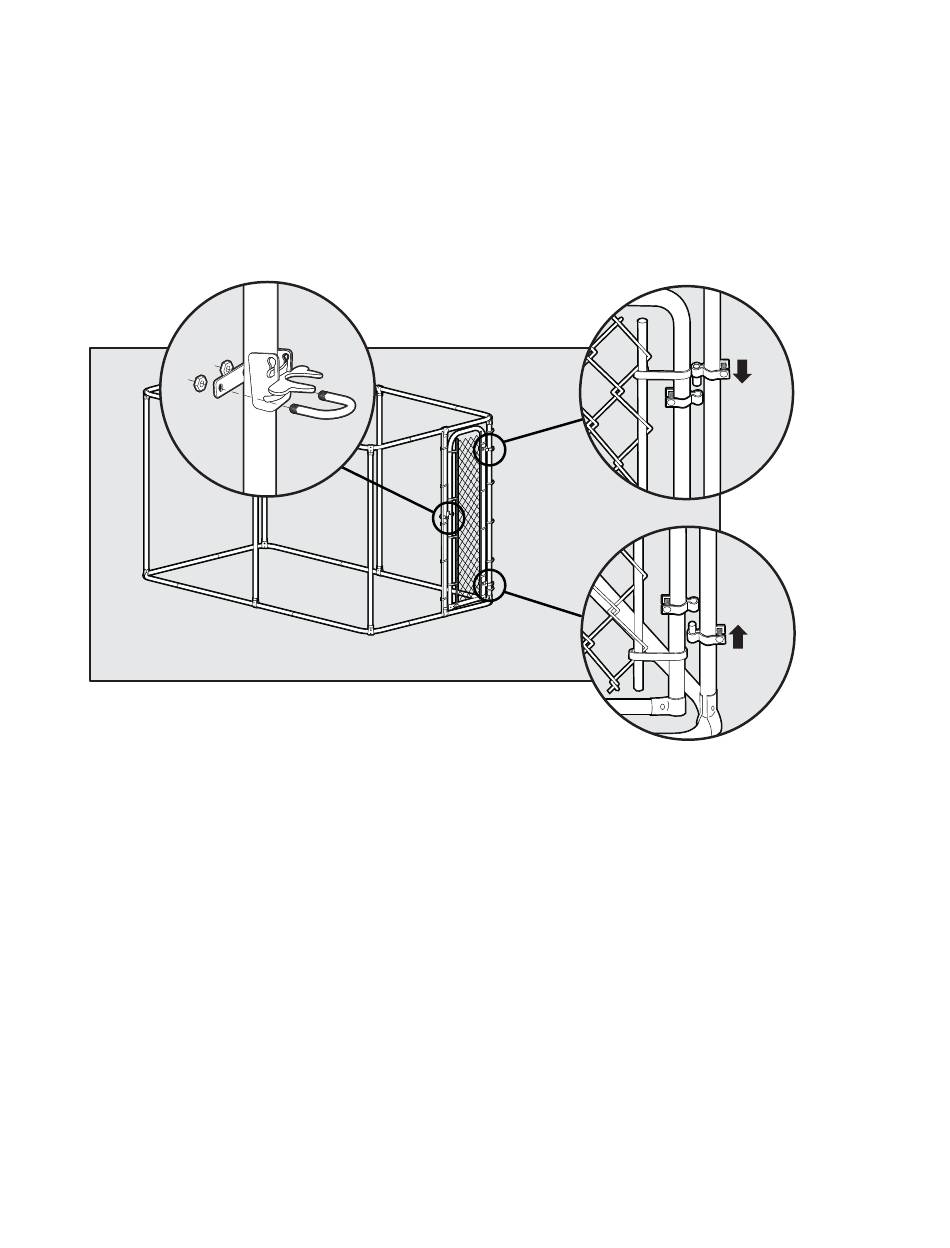

2. Installer la charnière femelle du haut sous l'attache la plus haute du portillon (5B).
3. Installer la charnière femelle du bas directement au-dessus de l'attache la plus basse du portillon (5C).
4. Centrer le portillon dans son ouverture.
5. Attacher la charnière mâle du bas et la faire glisser jusqu'à la charnière femelle du bas. Bien serrer (5C).
6. Attacher la charnière mâle du haut et la faire glisser jusqu'à la charnière femelle du haut. Bien serrer (5B).
7. À l'aide d'une clé à molette, installer le loquet à 91 cm du sol (5A). Remarque : Le loquet peut être
verrouillé. Verrou non fourni.
14
5A
www.petsafe.net
3 / " x 2" avec écrou et le portillon. Remarque :
8
5B
5C
