Bedienungsanleitung • User's Manual • Manuel utilisateur
Manual 160
Inliegende deutsche Fassung der Anleitung ist der Urtext, welchen inliegende Übersetzungen wiedergeben.
The German version of the manual enclosed herein is the original copy, reflected in both translations herein.
La version allemande ci-après représente le texte original du manuel, rendu par les deux traductions ci-joint.
Version September 2017
HÜRNER SCHWEISSTECHNIK GmbH
Nieder-Ohmener Str. 26
35325 Mücke (Atzenhain)
+49 (0)6401 91 27 0
+49 (0)6401 91 27 39
info@huerner.de
http://www.huerner.de
Advertisement
Chapters
Table of Contents
Related Manuals for HURNER 160
Summary of Contents for HURNER 160
- Page 1 Bedienungsanleitung • User’s Manual • Manuel utilisateur Manual 160 Inliegende deutsche Fassung der Anleitung ist der Urtext, welchen inliegende Übersetzungen wiedergeben. The German version of the manual enclosed herein is the original copy, reflected in both translations herein. La version allemande ci-après représente le texte original du manuel, rendu par les deux traductions ci-joint.
-
Page 3: Table Of Contents
Protokollierung der Schweißdaten (optional) ..........13 Anzeige von Fehlern bezüglich des Heizelements ......... 13 Wartung und Reparatur ................... 14 Anschrift für Wartung und Reparatur ............. 14 Zubehör/Ersatzteile für das Produkt ..............14 Anhang .......................... 15 Version September 2017 Bedienungsanleitung HÜRNER Manual 160... - Page 4 Druckwerte hängen vom Zylinderquerschnitt der Schweißmaschine ab. Vergewissern Sie sich vor Verwendung der Tabellen in dieser Anleitung unbedingt, dass der Querschnitt in den technischen Daten dieser Anleitung dem Querschnitt auf dem Typenschild Ihrer Maschi- ne entspricht. Bedienungsanleitung HÜRNER Manual 160 Version September 2017...
-
Page 5: Einleitung
Ihnen viel Erfolg und einen zufriedenstellenden Arbeitsablauf. Bei der Entwicklung, Fertigung und Prüfung der Heizelement-Stumpf- schweißmaschine HÜRNER Manual 160 haben wir größten Wert auf Betriebssicherheit und Benutzerfreundlichkeit gelegt. Die Maschine ist nach dem neusten Stand der Technik und nach anerkannten sicherheits- technischen Regeln gefertigt und geprüft worden. -
Page 6: Pflichten Des Betreibers Und Des Schweißers
Die Maschine ist nur unter Beaufsichtigung zu betreiben. Schweißer müssen in den Betrieb der Maschine angemessen eingewiesen sein bzw. eine entsprechende Schulung absolviert haben. Der Betreiber verpflichtet sich, sich in angemessenen Abständen davon zu überzeu- Bedienungsanleitung HÜRNER Manual 160 Version September 2017... -
Page 7: Bestimmungsgemäße Verwendung
Die Kunststoff-Stumpfschweißmaschine ist sowohl als Werkstatt- als auch als Baustellenmaschine einsetzbar, für die Verschweißung von Rohr-an- Rohr-Verbindungen, aber auch T-Stücken und Bögen (nähere Informationen dazu finden Sie auch im einleitenden Absatz von Abschn. 4.3). Version September 2017 Bedienungsanleitung HÜRNER Manual 160... -
Page 8: Lieferumfang

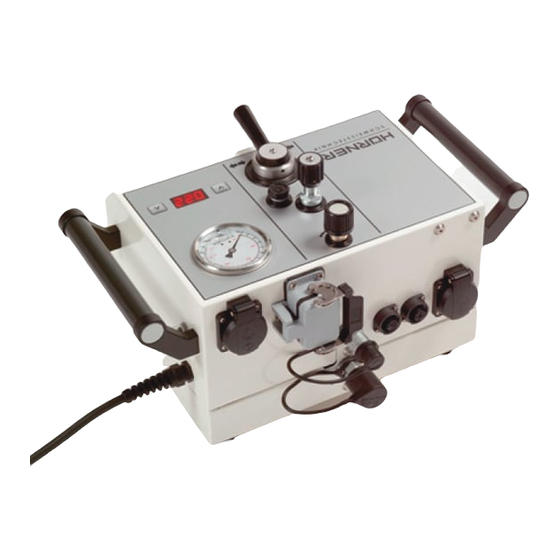

Öleinfüllstutzen mit Peilstab Anzeigedisplay Tasten TEMPERATUR SENKEN/ERHÖHEN Verfahrhebel 3.3 Anschlüsse Stützvorrichtung für Protokolliereinheit SPG 2.0 oder SPG 2000 (optional) Anschluss für Heizelement Stromversorgungs- und Kommunikations- anschlüsse für SPG- Protokolliereinheit (optional) Hydraulikanschlüsse Anschluss für Hobel Bedienungsanleitung HÜRNER Manual 160 Version September 2017... -
Page 9: Technische Daten
160 bar Zylinder 1,95 cm² Umgebungstemperatur –5°C bis +50°C Hydrauliköl HF-E 15 Arbeitsbereich 40 bis 160 mm Abmessungen Grundmaschine 600 x 400 x 410 mm Planhobel 430 x 330 x 80 mm Heizelement 450 x 350 x 50 mm Hydraulik 480 x 310 x 300 mm Einstell- u. -
Page 10: Betrieb
Heizelement gedrückt; dabei gleicht sich ihre Temperatur an die des Heizelements an; zur korrekten Schweißwulstbildung muss der Druck bei Bewegungsdruck (P ) plus P aus den Schweißtabellen im Anhang liegen. Bedienungsanleitung HÜRNER Manual 160 Version September 2017... -
Page 11: Durchführung Der Schweißung
Der Hobelvorgang sollte so lange durchgeführt werden, bis sich ein umlau- fender Span zwei bis drei Mal um die Rohrenden legt und die Rohrenden plan sind. Der Hobelvorgang wird durch Auseinanderfahren der Maschine mit dem Verfahrhebel beendet. Version September 2017 Bedienungsanleitung HÜRNER Manual 160... -
Page 12: Versatzkontrolle Und Ermittlung Des Bewegungsdrucks
Während der gesamten Anwärmphase muss trotz Druckabsen- kung voller Kontakt zwischen Schweißwulst und Heizelement bestehen. Sollte sich zwischen beiden an einer Stelle ein Leck Wichtig bilden, ist die Schweißung abzubrechen und zu wiederholen. Bedienungsanleitung HÜRNER Manual 160 Version September 2017... -
Page 13: Umstellphase
Betriebs beseitigt, so wird für den Fall, dass kein weiterer Fehler vorliegt, automatisch in den Regelmodus zurückgewechselt. Ein Neustart des Gerätes ist nicht notwendig. Sobald ein Fehler vorliegt, wird das Heizelement umgehend abgeschaltet. Folgende Fehlermeldungen werden von der Regeleinheit unterstützt: Version September 2017 Bedienungsanleitung HÜRNER Manual 160... -
Page 14: Wartung Und Reparatur
T e c h n i s c h e Ä n d e r u n g e n a m P r o d u k t b l e i b e n vorbehalten. Hinweis Zubehör/Ersatzteile für das Produkt Ersatzmesser für Hobel HÜRNER Manual 160 Nur der Einsatz von Originalersatzteilen ist zulässig. Nicht-Ori- ginalersatzteile lassen Herstellerhaftung und -gewährleistung erlöschen. - Page 15 Data Logging/Welding Report Generation (optional) ........13 Indication of Errors Related to the Heating Element ........13 Service and Repair..................... 14 Service and Repair Contact................14 Accessories/Parts for the Product ..............14 Appendix ........................15 Version September 2017 HÜRNER Manual 160 User’s Manual...
- Page 16 Prior to using the tables in the appendix, verify carefully that the section quoted in the technical specifications of this manual is the same as the section given on the name plate affixed to your machine. HÜRNER Manual 160 User’s Manual Version September 2017...
-
Page 17: Introduction
The development, manufacture, and check of the heating element butt-welding machine HÜRNER Manual 160 has been performed with a view to superior operation safety and user-friendliness. The machine was manufactured and checked according to state-of-the-art technology and widely recognized safety regulations. -
Page 18: Owner And Operator Obligations
User’s Manual and shall make sure that the operator reads and understands it. • The machine may be operated only when observed. Welders must have been briefed properly on the operation of the machine or must have participated in a dedicated training. The operating/ HÜRNER Manual 160 User’s Manual Version September 2017... -
Page 19: Intended Use
This butt-welding machine for plastics can be used both as an on-site and as a workshop installation, for jointing operations pipe-to-pipe, but also for processing tees and elbows (see also the first paragraphs of Sect. 4.3 for more detailed information on this). Version September 2017 HÜRNER Manual 160 User’s Manual... -
Page 20: Included Components
3.3 Connectors Support Rack for SPG Data Logging/Report Generation Unit (optional) Heating Element Connector Power Socket and Communication Ports for SPG Data Logging/ Report Generation Unit (optional) Hydraulic Connectors Facing Tool Connector HÜRNER Manual 160 User’s Manual Version September 2017... -
Page 21: Technical Specifications
“drag” it along, is recorded at the machine. • The pressures relevant to the welding operation are set. • The heating element is inserted after cleaning it and checking its temperature. • The welding process proper is performed (see section 4), and the operator waits for the jointed pipes to cool down. • After the cooling time is over, pressure can be shutt off from the pipes and the joint can be taken out of the chassis. Version September 2017 HÜRNER Manual 160 User’s Manual... -
Page 22: Operation
(P ) plus P from the welding value tables in the Appendix. HÜRNER Manual 160 User’s Manual Version September 2017... -
Page 23: Performing The Welding Process
Facing is stopped by moving the carriage apart with the car- riage mover lever. If you discover after the facing process that the butts are still not level, Version September 2017 HÜRNER Manual 160 User’s Manual... -
Page 24: Checking Pipe Alignment And Determining Drag Pressure
Full contact has to be continuously established between the heating plate and the bead, even with lower pressure. While heating, if contact between them is lost somewhere along Important the circumference, welding has to be aborted and repeated. HÜRNER Manual 160 User’s Manual Version September 2017... -
Page 25: Change-Over Stage
No machine re-start is needed. As soon as an error condition is Version September 2017 HÜRNER Manual 160 User’s Manual... -
Page 26: Service And Repair
Info Accessories/Parts for the Product Facing Tool Blade for HÜRNER Manual 160 Only genuine spare parts are acceptable. The use of non- genuine parts voids any and all liability and warranty on the part of the manufacturer. - Page 27 Documentation/création de rapports de soudage (en option) ...... 13 Signalisation d'erreurs concernant l'élément chauffant ........ 13 Entretien et remise en état ................14 Contact pour le service et l'entretien .............. 14 Accessoires/pièces du produit ................14 Annexe ........................... 15 Version Septembre 2017 Manuel utilisateur HÜRNER Manual 160...
- Page 28 Avant de vous servir des tableaux dans le présent manuel, assurez-vous soigneusement que la section citée à la fiche technique du présent manuel est la même que la section du vérin citée sur la plaque nominative sur votre machine. Manuel utilisateur HÜRNER Manual 160 Version Septembre 2017...
-
Page 29: Introduction
Nous vous remercions de l’achat de notre produit et de la confiance que vous nous témoignez ainsi. Nous souhaitons qu’il vous donne entière satisfaction. Le développement, la fabrication et les vérifications de la machine à sou- der bout-à-bout à élément chauffant HÜRNER Manual 160 ont été menés en portant une attention particulière à la sécurité de fonction- nement et à la facilité d’utilisation de la machine. Elle a été fabriquée et sa conformité à été vérifiée en tenant compte des dernières évolutions technologiques et des standards de sécurité reconnus. -
Page 30: Obligations Du Soudeur Et De L'exploitant
Le propriétaire/le gérant tiendra le manuel utilisateur à la disposition du soudeur et s’assurera que ce dernier l’a lu et compris. • La machine ne sera mise en service que sous surveillance. Il faut que les soudeurs aient été adéquatement initiés à la machine ou aient suivi une formation spécifique. Le gérant/propriétaire s’engage à vérifier, Manuel utilisateur HÜRNER Manual 160 Version Septembre 2017... -
Page 31: Usage Prévu
Ph.: +49 6401 9127-0 Fx: -39 Description de la machine La machine bout-à-bout pour le plastique peut s’utiliser en atelier et en chantier pour l’assemblage des jonctions tube-tube, mais aussi pour les coudes et les tés (voir aussi les informations plus détaillées au début de la section 4.3). Version Septembre 2017 Manuel utilisateur HÜRNER Manual 160... -
Page 32: Contenu De La Livraison
3.3 Prises Dispositif porteur d'une unité de documentation SPG (en option) Prise de l'élément chauffant Prises d'alimentation et de communication d'une unité de documentation SPG (en option) Prises hydrauliques Prise du rabot Manuel utilisateur HÜRNER Manual 160 Version Septembre 2017... -
Page 33: Fiche Technique
• Insérer l’élément chauffant, après qu’il a été nettoyé et que sa tem- pérature a été contrôlée. • Réaliser le soudage (cf. la section 4) et attendre que le temps de refroidissement soit passé. • Le temps de refroidissement écoulé, couper la pression des tubes ; la pièce assemblée peut être enlevée de la machine. Version Septembre 2017 Manuel utilisateur HÜRNER Manual 160... -
Page 34: Fonctionnement
; pour former un bourrelet correct, la pression doit être de pression de contact (P ) plus P tirée des tableaux en annexe. Manuel utilisateur HÜRNER Manual 160 Version Septembre 2017... -
Page 35: Réalisation Du Soudage
Les bouts des tubes devraient être rabotés jusqu’à ce qu’un copeau continu se forme et fasse deux ou trois tours du tube et que les extrémités soient bien dressées. Pour terminer le rabotage, écarter le chariot mobile de la machine à l’aide du levier de déplacement. Version Septembre 2017 Manuel utilisateur HÜRNER Manual 160... -
Page 36: Vérification Du Parallélisme Des Tubes Et Détermination De La Pression De Contact
Malgré la réduction de la pression en phase de chauffe, il faut que le bourrelet maintienne pleinement le contact avec l’élément chauffant. S’il se détache de lui quelque part sur sa circonférence, Important il faut abandonner et recommencer le soudage. Manuel utilisateur HÜRNER Manual 160 Version Septembre 2017... -
Page 37: Phase De Mise En Contact
Il n’est pas nécessaire de redémarrer la machine. Lorsqu’une erreur est détectée, l’élément chauffant s’éteint immédiatement. L’unité de régulation sait détecter les erreurs suivantes : Version Septembre 2017 Manuel utilisateur HÜRNER Manual 160... -
Page 38: Entretien Et Remise En État
Info Accessoires/pièces du produit Lame de réchange, rabot HÜRNER Manual 160 Seules les pièces détachées originales sont acceptables. L’utilisa- tion de pièces non originales rend caduques la responsabilité et la garantie assumées par le fabricant. -
Page 39: Annexe
Angleichdruck Bead Build-up Pressure (Bewegungsdruck Drag Pressure) Pressure Pression Anwärmdruck Heat Soaking Pressure (Bewegungsdruck Drag Pressure) Drag Pressure Pression de contact (mise en mouvement du chariot) Fügedruck Joining Pressure (Bewegungsdruck Drag Pressure) Version September 2017 HÜRNER Manual 160 User’s Manual... - Page 40 13,6 11,0 11,0 17,6 13,6 11,0 11,0 13,0 13,0 10,1 15,5 15,5 Angleichdruck Bead Build-up Pressure (Bewegungsdruck Drag Pressure) Anwärmdruck Heat Soaking Pressure (Bewegungsdruck Drag Pressure) Fügedruck Joining Pressure (Bewegungsdruck Drag Pressure) HÜRNER Manual 160 User’s Manual Version September 2017...
- Page 41 13,6 42,0 42,0 14,5 50,5 50,5 17,8 61,0 61,0 21,6 72,0 72,0 Angleichdruck Bead Build-up Pressure (Bewegungsdruck Drag Pressure) Anwärmdruck Heat Soaking Pressure (Bewegungsdruck Drag Pressure) Fügedruck Joining Pressure (Bewegungsdruck Drag Pressure) Version September 2017 HÜRNER Manual 160 User’s Manual...
- Page 42 10,0 12,5 12,5 13,0 12,2 15,0 15,0 15,5 15,0 18,0 18,0 19,0 Angleichdruck Bead Build-up Pressure (Bewegungsdruck Drag Pressure) Anwärmdruck Heat Soaking Pressure (Bewegungsdruck Drag Pressure) Fügedruck Joining Pressure (Bewegungsdruck Drag Pressure) HÜRNER Manual 160 User’s Manual Version September 2017...
- Page 43 17,8 40,5 40,5 22,5 21,6 48,0 48,0 27,0 26,7 57,0 57,0 33,0 Angleichdruck Bead Build-up Pressure (Bewegungsdruck Drag Pressure) Anwärmdruck Heat Soaking Pressure (Bewegungsdruck Drag Pressure) Fügedruck Joining Pressure (Bewegungsdruck Drag Pressure) Version September 2017 HÜRNER Manual 160 User’s Manual...
- Page 44 Verantwortung, dass das Produkt declare under our sole responsibility that the product declaramos sob nossa exclusiva responsabilidade que o produto HÜRNER Manual 160 Heizelement-Stumpschweißmaschine zur Verschweißung von Kunststoffrohren und -formteilen Heating Element Butt-Welding Machine for Welding Plastic Pipes and Fittings Máquina de solda por termofusão para solda de tubos e conexões plásticos...
