Benning CM 12 Operating Manual

True rms digital current clamp multimeter.
Hide thumbs Also See for CM 12:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
D
Operating manual
Press 2 sec
CM 12

Advertisement

loading
Need help?

Need help?

Do you have a question about the CM 12 and is the answer not in the manual?

Questions and answers

Related Manuals for Benning CM 12

Summary of Contents for Benning CM 12

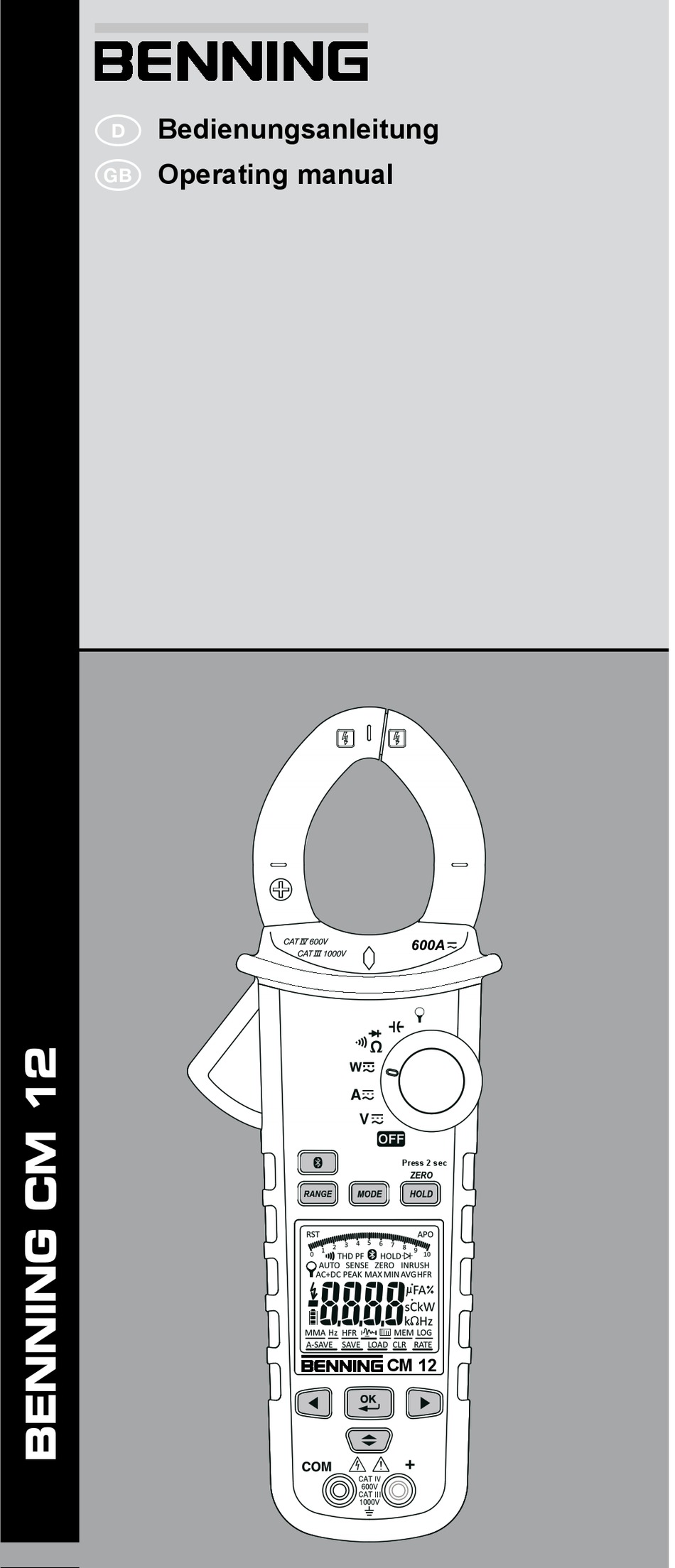

  • Page 1 Bedienungsanleitung Operating manual  Press 2 sec CM 12...
  • Page 2 Bedienungsanleitung Operating manual  Mehrsprachige Anleitung auf beigefügter CD und unter www.benning.de Multilingual manuals on included CD and at Press 2 sec CM 12...
  • Page 3 D   Press 2 sec CM 12 Bild 1: Gerätefrontseite Fig. 1: Front tester panel BENNING CM 12 02/ 2018...
  • Page 4 CM 12 Press 2 sec Bild 4: Gleich-/ Wechselstrommessung (Frequenzmessung) Fig. 4: DC/ AC current measurement (frequency measurement) Press 2 sec CM 12 CM 12 Press 2 sec CM 12 Press 2 sec CM 12 BENNING CM 12 02/ 2018...
  • Page 5 Press 2 sec CM 12 Press 2 sec – Bild 7a: Verbraucher einphasig Fig. 7a: Single-phase load 600 V 600 A Press 2 sec CM 12 Press 2 sec CM 12 CM 12 Press 2 sec BENNING CM 12 02/ 2018...
  • Page 6 CM 12 Bild 8: Drehfeldrichtungsanzeige Fig. 8: Phase sequence indication Press 2 sec Press 2 sec CM 12 CM 12 Press 2 sec Press 2 sec Press 2 sec CM 12 CM 12 CM 12 BENNING CM 12 02/ 2018...
  • Page 7 AC current transformer BENNING CFlex 1 CM 12 Press 2 sec CM 12 Bild 10: Spannungsindikator Press 2 sec Fig. 10: Voltage indicator Press 2 sec CM 12 CM 12 Bild 11: Batteriewechsel Fig. 11: Battery replacement BENNING CM 12 02/ 2018...
  • Page 8 Diese Bedienungsanleitung richtet sich an Elektrofachkräfte und elektrotechnisch unterwiesene Personen Das BENNING CM 12 ist zur Messung in trockener Umgebung vorgesehen. Es darf nicht in Stromkreisen mit einer höheren Nennspannung als 1000 V AC/ DC eingesetzt werden (Näheres hierzu im Abschnitt 6. „Umgebungsbedingungen“).
  • Page 9 Sie die Messleitungen nicht an den blanken Messspitzen,  stecken Sie die Messleitungen in die entsprechend gekennzeichneten Messbuchsen am Digital-Stromzangen- Multimeter Reinigung: Das Gehäuse regelmäßig mit einem Tuch und Reinigungsmittel  trocken abwischen. Kein Poliermittel oder Lösungsmittel verwenden. BENNING CM 12 02/ 2018...
  • Page 10 Die Messrate des BENNING CM 12 beträgt nominal 3 Messungen pro Sekunde (s) für die Digitalanzeige. 5.1.7 Das BENNING CM 12 wird durch den Drehschalter 5 ein- oder ausge- schaltet. Ausschaltstellung „OFF“. 5.1.8 Das BENNING CM 12 schaltet sich nach ca. 15 Minuten selbsttätig ab (APO, Auto-Power-Off).
  • Page 11 °C < 18 °C oder > 28 °C, bezogen auf den Wert bei der Referenz- temperatur von 23 °C. 5.1.11 Das BENNING CM 12 wird durch sechs 1,5 V Micro-Batterien (AAA/ IEC LR03) gespeist. 5.1.12 Die Batterieanzeige L zeigt permanent die verbleibende Batteriekapa- zität über maximal 3 Segmente an.
  • Page 12 Zum Nullabgleich bei Strommessungen (Funktion mit AUTO SENSE, DC und AC+DC). Entfernen Sie hierzu die BENNING CM 12 von allen stromführenden Leitern und betätigen Sie die Taste HOLD/ ZERO 9 für 2 s bis das Symbol „ZERO“ kurz eingeblendet wird.
  • Page 13 “ und starten Sie durch Betätigung der Taste OK/ENTER N Messung. (Anzeige „THD“ und „rdy“). Zur Beurteilung der Netzqualität kann die gesamte harmonische Ver- zerrung THD-Wert (%) und die Verzerrung einer einzelnen Oberschwin- gung h01 bis h25 (%) ermittelt werden: BENNING CM 12 02/ 2018...
  • Page 14 Über die Tasten Cursor M können Sie folgende Untermenüs anwählen: Die Taste OK/ENTER N startet die Datenlogger-Funktion „LOG“. Bei erneuter Betätigung der Taste OK/ENTER N wird die Speicherung beendet. SAVE Hinweis: Jeder erneute Start löscht alle gespeicherten Messwerte im Datenlogger (LOG). BENNING CM 12 02/ 2018...
  • Page 15 Minimalwert (MIN) einer Messreihe. Der Abbruch erfolgt durch längeren Tastendruck (2 s) der Taste OK/ENTER N . Wählen Sie über die Taste Cursor M die Funktion „MEM“ und betätigen Sie die Taste OK/ENTER N , um das Menü „MEM“ zu verlassen. BENNING CM 12 02/ 2018...
  • Page 16 Speichers MEM (max. 1.000 Messwerte) aus dem BENNING CM 12. Zur Aktivierung der Bluetooth Schnittstelle betätigen Sie die Taste Bluetooth® ® 6 am BENNING CM 12 (Symbol „ “ blinkt). Sobald eine Bluetooth Verbindung ® besteht, wird das Symbol „ “ dauerhaft eingeblendet.
  • Page 17 0,1 A ± 2,5 % + 5 digit Messgenauigkeit spezifiziert für Sinuskurvenform (50 Hz - 60 Hz). Integrationszeit: 100 ms Triggerstrom: > 1 A im 100 A Messbereich, > 10 A im 600 A Messbereich BENNING CM 12 02/ 2018...
  • Page 18 W AC: Sinuskurvenform, V AC > 10 V , A AC > 5 A , 50 Hz - 60 Hz, PF = 1,00 W DC: V DC > 10 V, A DC > 5 A BENNING CM 12 02/ 2018...
  • Page 19 Elektrische Gefahr! Die höchste Spannung, die an den Buchsen COM-Buchse O Buchse + P des BENNING CM 12 gegenüber Erde liegen darf, beträgt 600 V CAT IV/ 1000 V CAT III. 8.2.1 Spannungsmessung Mit dem Drehschalter 5 die gewünschte Funktion und über die Taste...
  • Page 20 Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren. Unter- schreitet der Leitungswiderstand zwischen der COM-Buchse O und der Buchse + P den Grenzwert (30 Ω - 100 Ω), ertönt im BENNING CM 12 der eingebaute Summer und die rote LED 3 leuchtet auf.
  • Page 21 Öffnungshebel 4 betätigen, einadrigen, stromführenden Leiter mittig mit der Zange 1 des BENNING CM 12 umfassen. Das „+“-Symbol auf der Zange 1 muss zur Energiequelle zeigen. Mit der Taste MODE 8 kann zwischen Wirkleistung (W AC, W DC) und Lei- stungsfaktor (PF) umgeschaltet werden.
  • Page 22 Im Display wird „RST“ und „LoU“ eingeblendet. Die schwarze Sicherheitsmessleitung mit der COM-Buchse O am BENNING CM 12 kontaktieren. Die rote Sicherheitsmessleitung mit der Buchse + P am BENNING CM 12 kontaktieren. Die schwarze Sicherheitsmessleitung mit der angenommenen Phase L3 ver- binden.
  • Page 23 Entfernen Sie die Sicherheitsmessleitungen vom BENNING CM 12. Bringen Sie den Drehschalter 5 in die Schaltstellung „OFF“. Legen Sie das BENNING CM 12 auf die Frontseite und lösen Sie die vier Schrauben vom Batteriedeckel. Heben Sie den Batteriedeckel vom Unterteil ab.
  • Page 24 Sie nur den Handbereich an! Stecken Sie die abgewinkelten Anschlüsse in das Prüf- oder Messgerät. 11. Umweltschutz Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen den Rückgabe- und Sammelsystemen zu. BENNING CM 12 02/ 2018...
  • Page 25 This symbol indicates that the information provided in the operating manual must be complied with in order to avoid risks. This symbol on the BENNING CM 12 indicates that the BENNING CM 12  is equipped with protective insulation (protection class II).
  • Page 26 Cleaning:  Regularly wipe the housing by means of a dry cloth and clea- ning agent. Do not use any polishing agents or solvents! BENNING CM 12 02/ 2018...
  • Page 27 The nominal measurement rate of the BENNING CM 12 is 3 measure- ments per second (sec) for the digital display. 5.1.7 The BENNING CM 12 is switched on and off by the rotating switch 5 . Switch-off position “OFF”. 5.1.8 The BENNING CM 12 switches off automatically after approx.
  • Page 28 °C < 18 °C or > 28 °C, relative to the value at the refer- ence temperature of 23° C. 5.1.11 The BENNING CM 12 is powered by six 1.5 V micro batteries (IEC LR03/ type AAA). 5.1.12 The battery indication L continuously shows the remaining battery ca- pacity via a maximum of three segments.
  • Page 29 For null balance in case of current measurements (function with AUTO SENSE, DC and AC+DC). For this, remove the BENNING CM 12 from all live conductors and press the HOLD/ZERO key 9 for 2 seconds until the “ZERO” symbol is displayed briefly.
  • Page 30 100 % r.m.s. value (RMS) of the fundamental frequency r.m.s. value (RMS) of the individual harmonics Hn = x 100 % r.m.s. value (RMS) of the fundamental frequency * up to the 25th harmonic BENNING CM 12 02/ 2018...
  • Page 31 1 s to 600 s. Press the OK/ENTER key N to confirm. The deviation of the timer is less than 3 s per hour. Use the Cursor key M to select the “LOG” function and press the OK/ENTER BENNING CM 12 02/ 2018...
  • Page 32 Bluetooth key 6 at the ® ® BENNING CM 12 (symbol “ ” flashes). As soon as a Bluetooth® connection is established, the symbol “ ” is displayed permanently. Range in open space: approx. 10 m Ambient conditions The BENNING CM 12 is designed only for measuring in dry surroundings, Maximum barometric height during measurement: 2222 m.

  • Page 33: Electrical Data

    At operating temperatures of 41 °C to 50 °C: relative humidity under 45 %. Storage temperature: The BENNING CM 12 can be stored at temperatures from - 10 °C to + 50 °C (humidity 0 up to 80 %). The batteries must be re- moved from the unit.
  • Page 34 ± 1 % + 5 digits Diode 0.40 V - 0.80 V 0.01 V ± 0.1 V Max. no-load voltage for resistance and continuity: approx. 3.0 V Max. no-load voltage for diode: approx. 1.8 V BENNING CM 12 02/ 2018...
  • Page 35 ± 10 % + 10 digits Indication below the minimum sensitivity (< 10 V , < 10 A ): „rdy“ Indication outside the frequency range of the fundamental frequency (45 Hz - 65 Hz): „out.F“ BENNING CM 12 02/ 2018...
  • Page 36 The maximum voltage which may be applied to the sockets, COM socket O socket + P of the BENNING CM 12 to earth is 600 V CAT IV/ 1000 V CAT III. 8.2.1 Voltage measurement Use the rotary switch 5 to select the desired function and press the MODE key 8 to select the coupling mode at the BENNING CM 12.
  • Page 37 Connect the safety measuring leads to the measuring points. If the line resis- tance between the COM jack O and the jack + P falls below the adjustable limiting value (30 Ω to 100 Ω), the integrated buzzer of the BENNING CM 12 sounds and the red LED 3 lights up.
  • Page 38 Operate the opening lever 4 and clamp the single-wire live conductor cen- trally by means of the clamp 1 of the BENNING CM 12. The „+“ symbol on the clamp 1 must be directed towards the energy source. By means of the MODE key 8 , it is possible to switch over from effective power (W AC, W DC) to power factor (PF).
  • Page 39 Connect the black safety measuring line of the BENNING CFlex 1 to the COM jack O at the BENNING CM 12. Connect the red safety measuring line of the BENNING CFlex 1 to the + jack P at the BENNING CM 12.
  • Page 40 Before opening the BENNING CM 12, make sure that the device  is free of voltage! Electrical danger! The BENNING CM 12 is powered by six 1.5 V micro batteries (IEC LR03/ type AAA). Battery replacement (see figure 11) is required as soon as all segments of the battery symbol L have disappeared and the battery symbol is flashing.
  • Page 41 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429 www.benning.de • E-Mail: duspol@benning.de...
