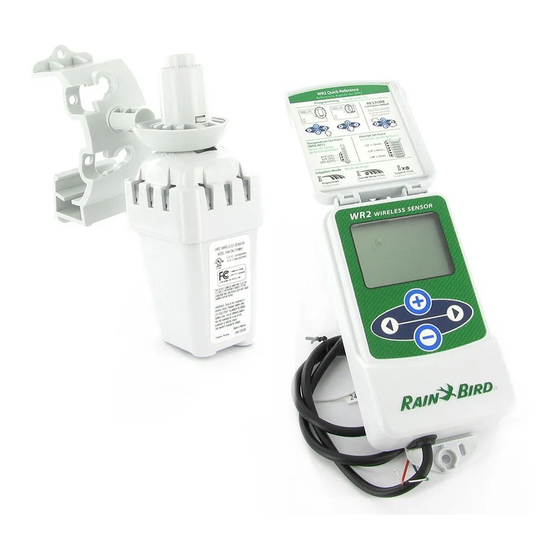

WR2 Wireless Sensor
User Manual
Manual
del usuario Manuel de
l'utilisateur
WR2 user manual (637469-01) EN ESMX FRCA.indd 1
8/17/2017 3:44:18 AM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WR2 and is the answer not in the manual?

Questions and answers

Related Manuals for Rain Bird WR2

Summary of Contents for Rain Bird WR2

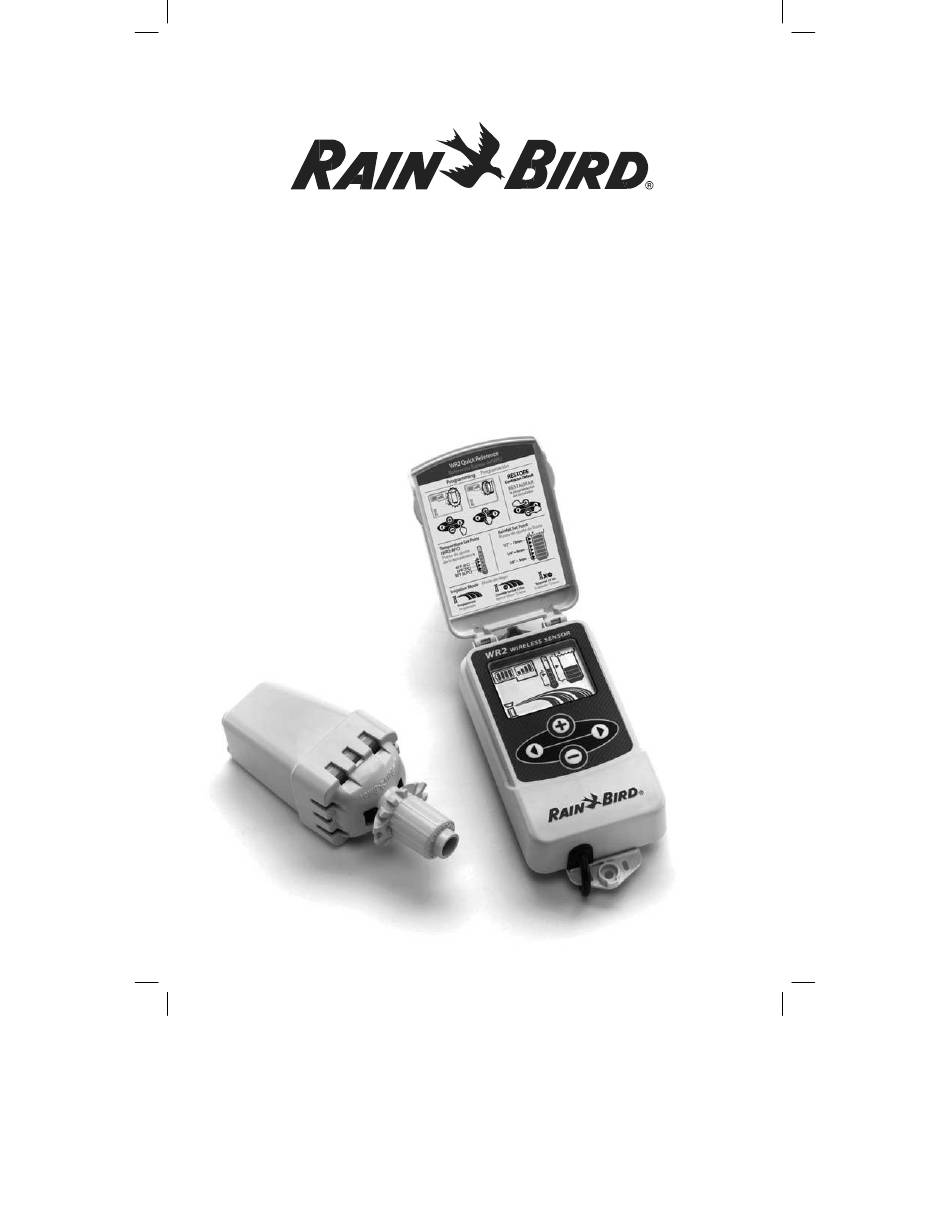

  • Page 1 WR2 Wireless Sensor User Manual Manual del usuario Manuel de l’utilisateur WR2 user manual (637469-01) EN ESMX FRCA.indd 1 8/17/2017 3:44:18 AM...

  • Page 2: Table Of Contents

    Using Multiple Controller Interface Units......WR2 Wireless Sensor Alerts & Troubleshooting....

  • Page 3: Safety Information

    Programming logic can suspend irrigation other electronic devices in close proximity to using the “Quick Shut Off ” feature or when the WR2 Wireless Sensor. To lower the risk of the amount of rainfall exceeds the rainfall electronic interference: set point. Likewise, the Wireless Rain / Freeze •...

  • Page 4: Wr2 Components

    NOTE: Tools needed for installation: drill, drill • Use the mounting hardware supplied. bit, and Phillip’s head screwdriver Attach the Controller Interface to the wall. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 2 8/17/2017 3:44:19 AM...

  • Page 5: Wiring The Controller Interface To The Irrigation Controller

    Ensure the sensor switch on Ensure the sensor switch on the irrigation controller panel the irrigation controller panel is in the active position. is in the active position. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 3 8/17/2017 3:44:19 AM...

  • Page 6: Initial Power Up

    Only displays when the Sensor and then stop when has suspended irrigation due paired. to temperature reading that is below the temperature set point. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 4 8/17/2017 3:44:19 AM...

  • Page 7: Irrigation Modes

    Locked Position LED flashes when cassette is locked blink WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 5 8/17/2017 3:44:19 AM...

  • Page 8: Programming The Set Points

    3. Press the left or right arrow to accept next icon. programming details and to navigate to next icon. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 6 8/17/2017 3:44:20 AM...

  • Page 9: Saving, Resetting And Restoring Settings

    Install the Rain Sensor in an area that receives as much rain and sunlight as the landscape. Be sure to mount the sensor above spray from the sprinklers. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 7 8/17/2017 3:44:20 AM...

  • Page 10: Sensor Mounting Instructions

    Sensor. Push both arrow buttons simultaneously on the second Controller Interface. Wait 5 seconds. Reinsert the battery into the Sensor. The Controller WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 8 8/17/2017 3:44:20 AM...

  • Page 11: Wr2 Wireless Sensor Alerts & Troubleshooting

    Interface. screen signal strength indications only. WR2 Wireless Sensor Alerts & Troubleshooting The unique two-way communication technology of the Rain Bird Wireless Rain and Rain/Freeze Sensor provides continuous monitoring of the Sensor status and communicates the following Controller Interface alerts.

  • Page 12: Declaration Of Conformity

    I the undersigned, hereby declare that the equipment specified above, conforms to the above Directive(s) and Standard(s). Place: San Diego, Ca. Signature: Full Name: Ryan Walker Position: Controls Manuf. Division Director WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 10 8/17/2017 3:44:20 AM...
  • Page 14 Componentes del sensor WR2 ........

  • Page 15: Información De Seguridad

    WR2 Wireless instrucciones de funcionamien- Sensor. to o mantenimiento (servicio) importantes. El sensor de lluvia inalámbrico de Rain Bird se Interferencias con otros ha diseñado para sistemas de riego residencia- les y comerciales. Detecta automáticamente las dispositivos electrónicos...

  • Page 16: Componentes Del Sensor Wr2

    • Utilice los accesorios de montaje suministrados. Fije la interfaz del programador a la pared. NOTA: Herramientas necesarias para la instalación: taladro, broca y destornillador Phillips WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 13 8/17/2017 3:44:20 AM...

  • Page 17: Instalación Del Cableado Entre La Interfaz Del Programador

    Compruebe que el interruptor del sensor del panel del programador de riego esté en posición activa. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 14 8/17/2017 3:44:21 AM...

  • Page 18: Puesta En Marcha Inicial

    WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 15 8/17/2017 3:44:22 AM...

  • Page 19: Modos De Riego

    Posición de cierre El indicador LED parpadea cuando el Intermitente compartimento de la pila está cerrado WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 16 8/17/2017 3:44:23 AM...

  • Page 20: Programación De Los Niveles Preestablecidos

    WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 17 8/17/2017 3:44:23 AM...

  • Page 21: Guardar, Restablecer Y Restaurar Los Niveles

    Asegúrese de montar el sensor por encima de la pulverización de los aspersores. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 18 8/17/2017 3:44:24 AM...

  • Page 22: Instrucciones Para El Montaje Del Sensor

    / Estado de sincronización” de la interfaz del programador dejará de parpadear cuando el sensor y el dispositivo estén sincronizados. Continúe con la programación de la segunda interfaz del programador. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 19 8/17/2017 3:44:24 AM...

  • Page 23: Alertas Y Resolución De Problemas Del Sensor Inalámbrico

    Pila WR2 – nº 651009S • Conjunto de discos para el sensor WR2 – nº 637810S ADVERTENCIA: Peligro de quemadura química. Mantenga las baterías fuera del alcance de los niños. Este producto contiene una batería de Litio tipo botón/moneda. Si una batería de Litio tipo botón/moneda nueva o usada es tragada o entra el cuerpo, puede causar quemaduras internas severas y puede llevar a la muerte en tan poco tiempo como 2 horas.

  • Page 24: Declaración De Conformidad

    Directivas y Normas anteriores. Lugar: San Diego, Ca., EE. UU. Firmado: Nombre completo: Ryan Walker Cargo: Director, División de fabricación de controles WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 21 8/17/2017 3:44:24 AM...
  • Page 25 Composants de la sonde WR2........

  • Page 26: Informations De Sécurité

    électroniques très proches précipitations et en interrompant l’arrosage en de la sonde sans fil WR2. Pour réduire le risque cas de pluie et de température basse. d’interférence électrique : La sonde WR2 est un dispositif d’arrêt d’arro- •...

  • Page 27: Composants De La Sonde Wr2

    • Utilisez la ferrure de fixation incluse. Fixez l’interface pro- REMARQUE : Outils nécessaires pour l’installation : grammateur au mur. perceuse, mèche et tournevis cruciforme WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 24 8/17/2017 3:44:25 AM...

  • Page 28: Raccordement De L'interface Programmateur Au Programmateur D'arrosage

    Assurez-vous que l’interrupteur de la sonde se trouvant sur le panneau du programmateur d’arrosage activé. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 25 8/17/2017 3:44:26 AM...

  • Page 29: Mise Sous Tension Initiale

    WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 26 8/17/2017 3:44:28 AM...

  • Page 30: Modes D'irrigation

    Position « verrouillée » La DEL clignote une Clignotement fois que le compartiment est verrouillé WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 27 8/17/2017 3:44:29 AM...

  • Page 31: Programmation Des Valeurs De Référence

    Sélection- La sonde sans fil WR2 permet à l’utilisateur de nez un des trois réglages déterminer des valeurs de référence pour les de température : 0,5 °C précipitations pluvieuses et la température qui (33 °F), 3 °C (37 °F) ou 5 °C...

  • Page 32: Enregistrement, Réinitialisation Et Rétablissement Des Réglages

    Réinitialisation des réglages La portée de communication pour la par défaut sonde sans fil WR2 est de 213,4 mètres (700 pieds). Le réglage par défaut enregistre des détails de • Un voyant clignotant au bas de la sonde programmation relatifs aux valeurs de référence...

  • Page 33: Instructions De Montage De La Sonde

    L’icône « Indicateur de sonde/état d’apparie- ment » de l’interface programmateur s’arrête de clignoter quand elle est synchronisée à la sonde. Continuez en programmant la deu- xième interface programmateur. WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 30 8/17/2017 3:44:35 AM...

  • Page 34: Alertes Et Dépannage De La Sonde Sans Fil Wr2

    Alertes et dépannage de la sonde sans fil WR2 La technologie de communication bidirectionnelle exclusive des sondes de pluie sans fil et de pluie/ gel sans fil Rain Bird surveille en permanence l’état de la sonde et transmet les alertes suivantes sur l’interface programmateur :...

  • Page 35: Déclaration De Conformité

    à la (aux) directive(s) et norme(s) ci-dessus. Lieu : San Diego, Ca. Signature : Nom au complet : Ryan Walker Poste : Chef du Service de fabrication WR2 Wireless Sensor • www.rainbird.com/WR2 WR2 user manual (637469-01) EN ESMX FRCA.indd 32 8/17/2017 3:44:35 AM...
  • Page 36 WR2 user manual (637469-01) EN ESMX FRCA.indd 33 8/17/2017 3:44:35 AM...
  • Page 37 (800) RAINBIRD (1-800-724-6247) 800-458-3005 (U.S. and Canada) (U.S. and Canada) The Intelligent Use of Water™ www.rainbird.com/WR2 www.rainbird.com ® Registered Trademark of Rain Bird Corporation © 2017 Rain Bird Corporation 637469-01 Rev.08/17 WR2 user manual (637469-01) EN ESMX FRCA.indd 34 8/17/2017 3:44:35 AM...
