Rain Bird WR2 Quick Reference Manual

Quick Reference Guide
!
DO NOT insert battery cassette into Sensor until Controller
Interface is powered up and you are ready to "pair" the units.
NO introduzca el compartimento de la pila en el sensor hasta que la interfaz del
control WR2 esté encendida y usted esté preparado para sincronizar ambas unidades.

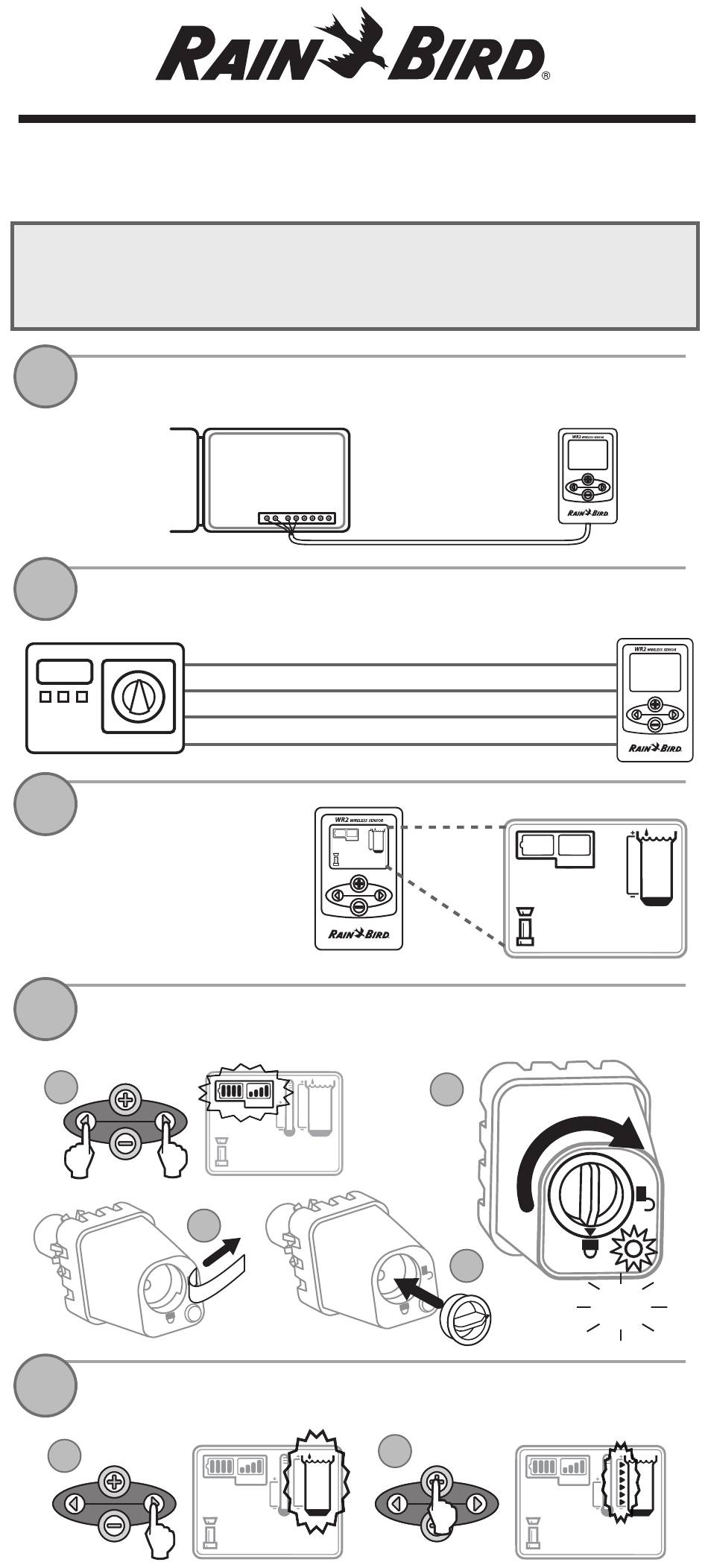

1
Controller Interface - Mounting
Interfaz del control WR2 : montaje
2
Controller Interface - Wiring
Interfaz del control WR2: cableado
3
Controller Interface -
Initial Power Up
Interfaz del control
WR2: puesta en
marcha inicial
4
Pair Controller Interface & Sensor
Sincronización del sensor y la interfaz del control WR2
1
5
Programming Set Points
Programación de los niveles preestablecidos
1
WR2 Wireless Sensor
RED ROJO
- 24VAC 24VCA
BLACK NEGRO
- 24VAC
WHITE BLANCO
- Sensor Input (or Common)
GREEN VERDE
- Sensor Input (or "Field")
2
Guía de referencia rápida
Cable length
30" (76.2 cm)
Longitud del cable:
76,2 cm (30")
24VCA
Entrada del sensor (o común )
Entrada del sensor (o "Campo")
4
3
2
blink
parpadeo
