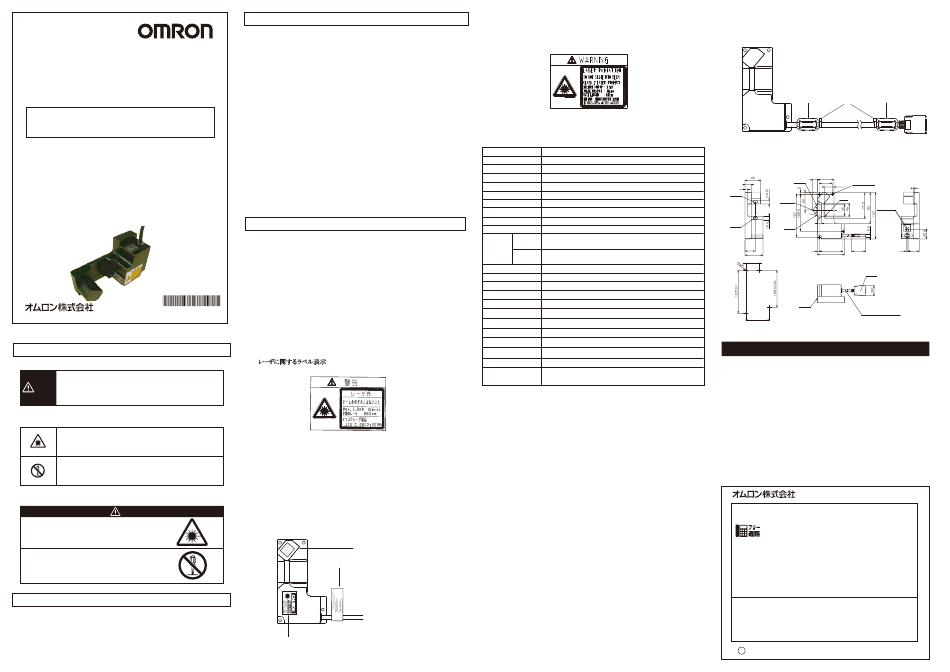

Omron ZS-HLDS14AFT Instruction Sheet

ZS-HLDS14AF/HLDS14AFT
形
スマー トセンサ
形ZS-HLDC□□用
センサヘッ ド
取扱説明書
このたびは、 本製品をお買い上げいただき ま して、 まこ とにあ り がと う ござい
ます。 ご使用に際しては、 次の内容をお守り く ださい。
・ 電気の知識を有する専門家が扱ってく ださい。
・ この取扱説明書をよく お読みになり、 十分にご理解のう え、 正し く ご使用
く ださい。
・ この取扱説明書はいつでも参照でき るよ う に大切に保管く ださい。
■輸出貿易管理令について
形ZS-HLDS14AFは海外為替および外国貿易管理法の規定によ り、 輸出許可
取得対象貨物 （または技術） に該当し ます。 日本国外に持ち出す際には、 日本国政
府の輸出許可申請等、 必要な手続き をお取り く だ さ い。
＊貴社担当オムロ ン営業員にお問い合わせく だ さ い。
* 5 3 1 6 9 3 6 - 2 B *
© OMRON Corporation 2007 All Rights Reserved.
安全上のご注意
●警告表示の意味
正しい取扱いをしなければ、 この危険のために、 軽傷 ・ 中程度の
警告
傷害を負ったり、 万一の場合には重症や死亡にいたる恐れがあ
り ます。 また、 同様に重大な物的損害をもたらす恐れがあり ます。
●図記号の説明
●レーザ光線
レーザ光線の危険の可能性を注意する通告に用いる。
●分解禁止
機器を分解することで感電などの障害が起こる可能性
がある場合の禁止通告に用いる。
●警告表示
警告
レーザ光を見つづける と視力障害を起こ し ます。
決してビームをのぞき込まないでく ださい。
分解する と、 レーザ光がもれ出し視力障害を起こす
恐れがあ り ます。
分解しないでく ださい。
安全上の要点
以下に示すよ う な項目は安全を確保する上で必要な こ とですので必ず守って く だ さ い。
1. 引火性、 爆発性ガスの環境では使用しないで く だ さ い。
2. この製品は分解した り、 修理、 改造を しないで く だ さ い。
3. ロ ッ ク機構のあ る ものは必ずロ ッ ク している こ と を確認してか ら ご使用く だ さ い。
4. 廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
使用上の注意
1. 下記の設置場所では使用しないで く だ さ い。
・ 強い外乱光 （レ ーザ光、 アー ク溶接光など） や強い電磁界のあ る場所
・ セ ンサヘ ッ ド前面のフ イ ルタ に塵埃、 油滴、 結露が付着する恐れのあ る場所
・ 腐食性ガスのあ る場所
・ 本体に直接振動や衝撃が伝わる場所
2. 取付けの前にご確認く だ さ い。
・ 対象物の材質 ・ 形状によって測定でき ない場合や精度がでない場合があ り ます。
（透明体、 反射率の極端に小さ な部材、 ス ポ ッ ト 径よ り も小さ な対象物、 曲率の大き
な対象物、 大き く 傾斜した対象物など）
3. 配線について
・ セ ンサヘ ッ ド ・ セ ンサコ ン ト ロ ー ラ間のコー ドは、 高圧線、 動力線との接近を避けて配
線して く だ さ い。 同一配線あ るいは同一ダク ト にする と誘導を受け、 誤動作あ るい
は破損の原因になる こ とがあ り ます。
・ セ ンサヘ ッ ドの着脱は、 必ずセ ンサコ ン ト ロ ー ラの電源を切った状態で行って く だ さ
い。 電源ONのま ま行う と故障の原因にな り ます。
4. 清掃について
・ シ ンナー、 ベンゼン、 アセ ト ン、 灯油類はセ ンサヘ ッ ド表面を溶か し ますので、 避けて
く だ さ い。
・ 塵埃の除去にはカ メ ラ レ ンズ用ブロアブラ シで吹き飛ば して く だ さ い。
・ 取れに く い汚れには柔らかい布にアルコールを少量含ませて、 ていねいに拭き取
って く だ さ い。
5. 互換性について
・ セ ンサヘ ッ ド と セ ンサコ ン ト ロ ー ラは互換性があ り、 別々にお求めいただいて も ご使
用で き ます。
レーザ安全について
■取扱い上の注意
・ 形ZS-HLDS14AF/HLDS14AFTは可視光レーザを放射しています。 直接見つめないで
く だ さ い。
レ ーザビームの光路を終端する よ う にご使用く だ さ い。
終端材は反射の少ないつや消し塗装面が最適です。
光路に鏡面反射体がある場合は、 反射光路に対してビームを閉じ こめるよ う に してく だ さ い。
解放して使用しなければな ら ない場合、 光路は目の高さ を避ける よ う に して く だ さ い。
■
レ ーザ機器に関しては使用される国によって レ ーザ安全対策が規定されています。
国内で使用される場合、 海外で使用される場合にわけて説明し ます。
(1)国内で使用する場合
JIS C6802規格で、 レーザ製品のク ラスに応じて使用者が行わなければならな
い安全予防対策が規定されています。
形ZS-HLDS14AF/HLDS14AFTは、 本規格に定める ク ラ ス2に分類されます。
レ ーザに関する ラベル表示
セ ンサヘ ッ ド側面に下図のラベルが貼られています。
※取付けによ り ラベルが隠れる場合は付属品の和文ラベルを見え る位置に
貼って く だ さ い。
(2)米国で使用する場合
本製品を機器に搭載して米国に輸出する場合、 米国FDA （Food and Drug
Administration の規制） のレ ーザー規制を受けます。
形ZS-HLDS14AF/TはClass 2分類され、 CDRH （Center for Devices and
Radiological Health） へ届け出済です。
Accession Number : 0622389-003
米国への輸出の際は、 下図参照の上、 開口ラベル、 コーシ ョ ン ラベル、 証明ラベルをセ ン
サ本体に貼り付けて く だ さ い。
レ ーザ放出開口ラベル
証明ラベル
ク ラ ス2 CAUTION ラベル
(3)米国を除く 諸外国で使用する場合
・ 国内および米国以外の地域については、 警告説明ラベルを付属品の英文ラベル
に貼替えて く だ さ い。
・ ヨ ー ロ ッパでの使用については、 EN60825があ り、 規定が異な り ます。 本製品は
EN60825-1 （ IEC60825-1） に定める ク ラ ス2に分類されます。
■定格/性能
項目 形式
形ZS-HLDS14AF/HLDS14AFT
光学方式
正反射
測定中心距離 １4mm
測定範囲 ±0.8mm
光源 可視半導体レーザ(波長650nm、 1mW以下、 JISクラス2)
ビーム径 ＊1 約25×900μ ｍ
リ ニアリ ティ ＊2 ±0.2％F.S.
分解能 ＊3
0. ４ μm
温度特性 ＊4 ±0.05％F.S./℃
サンプリ ング周期 ＊5 110μs
測定中心距離付近、 および測定範囲内の測定中心距離より近側で点灯
NEAR灯
LED 測定範囲外、 または受光量過不足の場合、 フラッ シング
表示灯
測定中心距離付近、 および測定範囲内の測定中心距離より遠側で点灯
FAR灯
測定範囲外、 または受光量過不足の場合、 フラッ シング
使用周囲照度 受光面照度3000lx以下 ： 白熱ラ ンプ
周囲温度
動作時:0∼+50℃、 保存時:-15∼+60℃(ただ し、 氷結 ・ 結露しないこと)
周囲湿度 動作時、 保存時:35∼85％RH(ただ し、 結露 しないこ と)
絶縁抵抗
20MΩ （DC500Vメ ガにて）
耐電圧
AC1000V 50/60 Hz 1 min．
保護構造 IP40
10∼150Hz(片振幅 0.35mm) X、 Y、 Z方向80min
振動(耐久)
衝撃(耐久) 150m/s 6方向 各3回(上下、 左右、 前後) 2
材質 ケース ： アルミ、 前面カバー ： ガラス
コー ド長
0.5m
質量
約700g
付属品 レーザ関連ラベル （JIS ・ EN 各1枚、 FDA3枚） 、
フ ェ ライ ト コア （2個） 、 イ ンシュ ロ ッ ク （2個） 、 取扱説明書
＊1.測定中心距離の値(代表値)で、 中心光強度の1/e (13.5%)で定義 し てい ます。 定義域外
2
に も 漏れ光が あ り 、 ワ ー ク周囲の光反射率が ワ ー ク に比べて高い状況では、 影響の出る場
合が あ り ま す。
＊2.測定値における理想直線に対する誤差。 ワ ークはガ ラ ス。 ワ ークによって直線性が変
わる こ とがあ り ます。
＊3.平均回数128回、 高精度モー ドに設定した場合の測定中心距離における変位出力
の 「ピーク to ピーク」 の変位換算値。 ワ ークはガ ラ ス。 輸出貿易管理令非該当形
式 ZS-HLDS１4AFTの最小分解能は平均回数によ らず0.25μ ｍです。
＊4.セ ンサヘ ッ ド と ワ ー クの間をアル ミ 治具で固定した場合の測定中心距離における温度
特性の代表値。
＊5.高速モー ド設定時。
■フ ェライ ト コアの装着
セ ンサヘッ ドのケーブルの両端に、 フ ェ ラ イ ト コア （セ ンサヘッ ドの付属品） を装着して く だ さ い。
フ ェ ラ イ ト コ アがずれる場合は、 付属のイ ン シ ュ ロ ッ ク によ り固定 して く だい。
イ ンシュ ロ ッ ク
フ ェ ライ ト コア フ ェ ライ ト コア
■外形寸法
形ZS-HLDS14AF/HLDS14AFT
14 49
投光軸
39
18 4-φ4.5 取付穴
(28.4)
7
投光部
2-R6
測定中心
レンジ表示灯
100°
(12.5)
受光部
受光軸
30 5 70 42
53 80
39±0.1
コネ クタ
基準面
ビニル絶縁丸型コー ド φ6.2
標準長さ 0.5m
70±0.1
取付穴加工寸法
ご承諾事項
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
(d) カタログ等に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 本カタログ等記載の商品は自動車 （二輪車含む。 以下同
じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載
用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタログ､データ シー ト等最新版
のカタログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
インダス トリアルオー トメーションビジネスカンパニー
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
クイック オムロン
携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。
055-982-5015
電話
（通話料がかかり ます）
■営業時間：8:00∼21:00 ■営業日：365日
●FAXやWebページでもお問い合わせいただけます。
055-982-5051 / www.fa.omron.co.jp
FAX
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
A
ｖ 2 01 4 年7月
（単位 ： mm）
3
4 33.5
