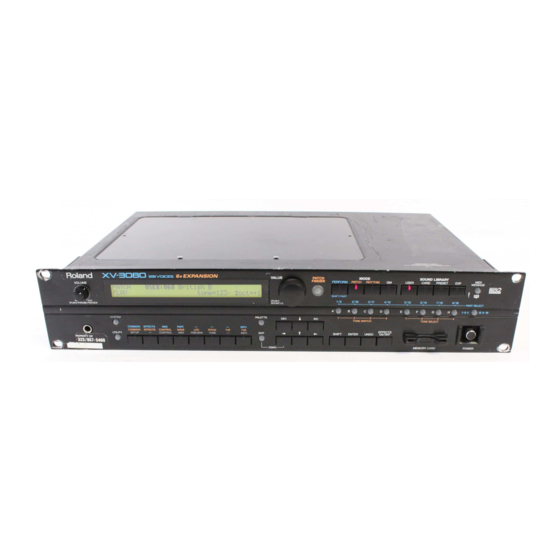

Roland XV-3080 Service Notes

XV-3080

TABLE OF CONTENTS

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . スペック／主な仕様 . . . . . . . . . . . . . . . . . . . . . . 1
LOCATION OF CONTROLS . . . . . . . . . . . パネル配置図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
LOCATION OF CONTROLS PARTS LIST . . . パネル配置図パーツリスト . . . . . . . . . . . . . . . . . 2
EXPLODED VIEW . . . . . . . . . . . . . . . . . . . 分解図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
EXPLODED VIEW PARTS LIST . . . . . . . . 分解図パーツリスト . . . . . . . . . . . . . . . . . . . . . . 3
PARTS LIST . . . . . . . . . . . . . . . . . . . . . . . . パーツリスト . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
IDENTIFYING THE VERSION NUMBER . . . バージョンナンバーの確認方法 . . . . . . . . . . . . . 7
USER DATA SAVE AND LOAD . . . . . . . . . データのセーブとロード . . . . . . . . . . . . . . . . . . . 7
FACTORY PRESET . . . . . . . . . . . . . . . . . . ファクトリープリセットの方法 . . . . . . . . . . . . . 8
HOW TO VERSION UP THE FLASH ROM . . . フラッシュ ROM バージョンアップの方法 . . . . . . 8
TEST MODE. . . . . . . . . . . . . . . . . . . . . . . . テストモード . . . . . . . . . . . . . . . . . . . . . . . . . 9-11
BLOCK DIAGRAM . . . . . . . . . . . . . . . . . . . ブロック図・配線図 . . . . . . . . . . . . . . . . . . . . . 12
CIRCUIT BOARD . . . . . . . . . . . . . . . . . . . . 基板図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-18
CIRCUIT DIAGRAM . . . . . . . . . . . . . . . . . . 回路図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-29
ERROR MESSAGES . . . . . . . . . . . . . . . . . エラー・メッセージ . . . . . . . . . . . . . . . . . . . . . 30
目次 目次
目次 目次
17059010 Printed in Japan AA00 (NB)
JAN, 2000

SPECIFICATIONS

XV-3080 128 voice sound module
GM Level 2 system Compatible
Parts
16
Maximum Polyphony
128 voices
Page
Wave memory
64MB (16-bit linear format)
Expansion slots
Wave Expansion Board
SR-JV80 Series: 4slots
New Wave Expansion Board
SRX Series: 2slots
Preset memory
Patch:
768 (128 x 6 banks) +
GM Level 2 Patch: 256
Performance: 64 (32 x 2 banks)
Rhythm Sets:
12 (2 x 6 banks) +
GMLevel 2 Rhythm Set: 4
User memory
Patch: 128
Performance: 64
Rhythm Set: 4
External memory
Smart media card 1slot
( 2 - 128 MB, 5 or 3.3 V)
Effects
Multi Effects (MFX): 63 type
Reverb: 4 type
Chorus: 2 type
Display
40 characters, 2 lines (Backlit LCD)
主な仕様 主な仕様 主な仕様 主な仕様
XV-3080:128 ボイス・サウンド・モジュール XV-3080:128 ボイス・サウンド・モジュール XV-3080:128 ボイス・サウンド・モジュール XV-3080:128 ボイス・サウンド・モジュール
●パート
パート パート パート
Connectors
16
A (MIX) Output (L(MONO), R)
B Output (L, R)
●最大同時発音数 最大同時発音数 最大同時発音数 最大同時発音数
C Output (L, R)
(Individual 1 - 6)
128 音
Phones Jack (Stereo)
MIDI connector (IN, OUT, THRU)
●波形メモリ 波形メモリ
波形メモリ 波形メモリ
64MB (16 ビットリニア換算 )
Power supply
AC117, 230, 240 V
●拡張スロット 拡張スロット 拡張スロット 拡張スロット
ウェーブ･エクスパンション･ボード
Power Consumption
SR-JV80 シリーズ 最大 4 枚
13 W
新ウェーブ･エクスパンション･
ボード SRX シリーズ 最大 2 枚
Dimensions
482 (W) x 281 (D) x 88 (H) mm
19 (W) x 11-1/16 (D) x 3-1/2 (H)
●プリセット・メモリー プリセット・メモリー プリセット・メモリー プリセット・メモリー
inches
パッチ 768 (128 × 6 バンク )
(EIA-2U rack mount type)
+ GM レベル 2 パッチ 256
パフォーマンス 64
Weight
(32 × 2 バンク )
4.4 kg / 9lbs 12oz
リズムセット 12 (2 × 6 バンク)
+ GM レベル 2 リズムセット 4
Accessories
Owner's manual
: English (71562378)
●ユーザー･メモリー ユーザー･メモリー ユーザー･メモリー ユーザー･メモリー
: Japanese (71560545)
Power cord
パッチ 128
100V (00894367)
120V (00894378)
パフォーマンス 64
230V (00894389)
240VA (23495124)
リズムセット 4
240VE (00907001)
Options ●外部メモリー 外部メモリー 外部メモリー 外部メモリー
Wave Expansion Board
スマート・メディア・カード 1
(SRX series, SR-JV80 series)
スロット
(2 - 128MB、5/3.3 V 両対応）
* In the interest of product
improvement, the specifications
and/or appearance of this unit
●エフェクト エフェクト エフェクト エフェクト
are subject to change without
prior notice.
マルチ・エフェクト (MFX) 63 種類
リバーブ 4 種類
コーラス 2 種類
●ディスプレイ ディスプレイ ディスプレイ ディスプレイ
40 桁 2 行 ( バック照明付き LCD)
●接続端子
接続端子 接続端子 接続端子
A(MIX) アウトプット (L(MONO), R)、
B アウトプット (L, R)、
C アウトプット (L, R) もしくは
インディビデュアル 1-6 、
ヘッドホン・ジャック、
MIDI コネクター (IN, OUT, THRU）
●電源 電源 電源 電源
AC100/117/230/240V, 50/60Hz
●消費電力 消費電力 消費電力 消費電力
13W
●外形寸法 外形寸法
外形寸法 外形寸法
482 ( 幅 ) x 281 ( 奥行 ) x
88 ( 高さ ) mm
(EIA-2U ラック・マウント・タイプ )
●重量 重量 重量 重量
約 4.4 kg
●付属品 付属品 付属品 付属品
取扱説明書：和文（71560545）
：英文（71562378）
電源コード（00894367）
保証書（40232334）
●別売品 別売品 別売品 別売品
ウェーブ･エクスパンション･ボード
(SRX シリーズ、SR-JV80 シリーズ )
MIDI/SYNC ケーブル (MSC-15/25/50)
