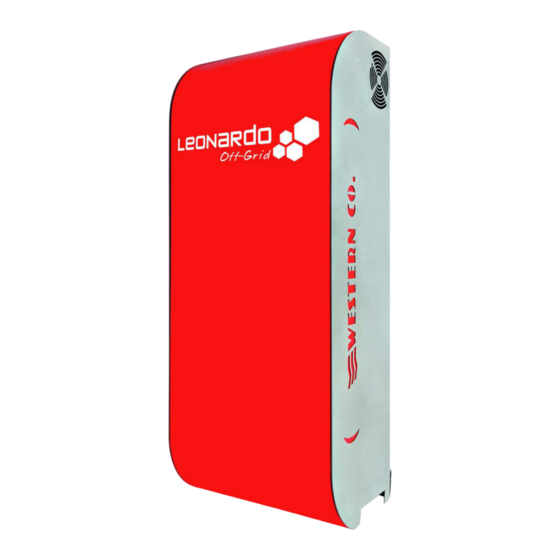

Western Co Leonardo Off-Grid 8kW-8000-48 MG User Manual

Hide thumbs Also See for Leonardo Off-Grid 8kW-8000-48 MG:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
Leonardo Off-Grid
8kW-8000-48 MG
IT
Manuale utente
EN
User manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Leonardo Off-Grid 8kW-8000-48 MG and is the answer not in the manual?

Questions and answers

Related Manuals for Western Co Leonardo Off-Grid 8kW-8000-48 MG

Summary of Contents for Western Co Leonardo Off-Grid 8kW-8000-48 MG

  • Page 1 Leonardo Off-Grid 8kW-8000-48 MG Manuale utente User manual...
  • Page 3 Leonardo Off-Grid 8kW/8000/48 MG Manuale utente LEONARDO OFF-GRID 8kW/8000/48 MG  Sistema di produzione ed accumulo da fotovoltaico  Regolatore di carica MPPT con n.4 ingressi indipendenti  Massima Potenza FV: 8kWp  Ingresso AC per bypass rete  Inverter DC/AC ad onda sinusoidale pura ...

  • Page 4: Istruzioni Di Sicurezza

    Leonardo Off-Grid 8kW/8000/48 MG Manuale utente Istruzioni di sicurezza Pericolo di esplosione a causa di scintille Pericolo di folgorazione ATTENZIONE: non sollevare oggetti pesanti senza assistenza Generale  Si consiglia di leggere attentamente questo manuale prima di installare e utilizzare il prodotto. ...
  • Page 5 Leonardo Off-Grid 8kW/8000/48 MG Manuale utente FUNZIONAMENTO DEL LEONARDO OFF-GRID 8kW/8000/48 MG 1. Il Leonardo Off-Grid 8kW/8000/48 MG è progettato per ottenere un risparmio energetico diretto tramite l’utilizzo di e e gia fotovoltai a ed alt e fo ti i ova ili; 2.
  • Page 6 Leonardo Off-Grid 8kW/8000/48 MG Manuale utente SCHEMA INTERNO CONTATORE LEONARDO ENERGIA DATA-LOGGER PRELEVATA OUT1 RETE DISTRIBUZIONE IMPIANTO RELE' DOMESTICO APERTURA PRILEGIATO INGRESSO INVERTER OFF-GRID 230Vac ENERGY 230Vac ISOLATO MANAGER CAMPO FV BATTERIA BATT REGOLATORE LEONARDO OFF-GRID MPPT 4-INPUT Fig.3 Schema interno Il Leonardo Off-Grid prevede uno schema interno come quello riportato nella figura superiore, tale configurazione prevede che l'apparecchio abbia un collegamento ingresso AC-IN dalla rete, se disponibile per l'abitazione, con potenza massima di ingresso alternata pari a 8000VA .
  • Page 7 Leonardo Off-Grid 8kW/8000/48 MG Manuale utente SCHEMA DI COLLEGAMENTO INVERTER DC/AC CAMPO FV - Potenza continua 8000 VA - 4 ingressi MPPT - Potenza di sovraccarico 7000W indipendenti - Ingresso AC - Potenza max 8 kWp - Batteria 48Vdc - Potenza max singolo ingresso 2 kW - 4 stringhe da 2x 3 o 4 moduli FV da 60 celle, es.
  • Page 8 Leonardo Off-Grid 8kW/8000/48 MG Manuale utente PROTEZIONI ESTERNE Eventuali protezioni esterne sono a discrezione e responsabilità del tecnico-p ogettista dell’i pia to e/o dell’i stallato e e devo o esse e p ogettate i ispetto delle o ative i vigo e. Protezioni lato Corrente Alternata Il Leonardo Off-Grid 8kW/8000/48 MG è...
  • Page 9 Leonardo Off-Grid 8kW/8000/48 MG Manuale utente SEZIONE REGOLATORI DI CARICA FOTOVOLTAICA Il Leonardo Off-Grid 8kW/8000/48 MG è dotato di regolatore di carica FV con 4 ingressi MPPT indipendenti: è un regolatore di carica da moduli fotovoltaici per batterie elettrochimiche al piombo di tipo OPzV o OPzS. Per il corretto riconoscimento della tensione di batteria eseguito all’a e sio e, di o segue za imposta i parametri di ricarica appropriati come descritto in Tab.1.
  • Page 10 Leonardo Off-Grid 8kW/8000/48 MG Manuale utente SEGNALAZIONI ESTERNE Sul lato laterale del Leonardo Off-Grid 8kW/8000/48 MG so o p ese ti le seg alazio i di fu zio a e to dell’i ve te : Inverter Mode e Bypass Mode, lo stato di carica della batteria, la potenza assorbita dal carico, lo stato del carica da fotovoltaico e la presenza della rete AC in ingresso.
  • Page 11 Leonardo Off-Grid 8kW/8000/48 MG Manuale utente LOGICA DI FUNZIONAMENTO Home Consumption Inverter Limitation PV Production Grid Power Battery Power Fig.10 Logica di funzionamento Tabella Stato di carica e potenza di uscita Stato di carica SOC livello 4, l'energia effettivamente stoccata in batteria si Potenza di uscita LOAD livello 4, la trova in un intervallo compreso tra potenza elettrica delle utenze in uscita è...

  • Page 12: Installazione E Cablaggio

    Leonardo Off-Grid 8kW/8000/48 MG Manuale utente Tabella segnalazione LED STATUS LED STATUS Led VERDE: normale stato di funzionamento attivo ON. LED STATUS Led ROSSO n.1 lampeggio ogni 10 Secondi: stato di allarme SOVRA-TEMPERATURA. LED STATUS Led ROSSO n.2 lampeggi ogni 10 Secondi: stato di allarme LOW-BATTERY. LED STATUS Led ROSSO n.3 lampeggi ogni 10 Secondi: stato di allarme OVER-LOAD.

  • Page 13: Manuale Utente

    Leonardo Off-Grid 8kW/8000/48 MG Manuale utente collegare ingresso AC-IN su connessione AC Input tramite connettori AC plug and play tipo RST (se presente); collegare uscita AC-OUT su connessione AC Output tramite connettori AC plug and play tipo RST; posizionare i fi e l’apposito avo al sensore di temperatura delle batterie in prossimità della stessa, al fine di un corretto rilevamento.
  • Page 14 BATTERY e del Led INVERTER. Ve ifi a e l’i teg ità di eve tuali fusi ili DC di p otezio e. Se il p o le a pe si o siglia di o tatta e l’assiste za te i a Western CO.
  • Page 15 Leonardo Off-Grid 8kW/8000/48 SL Manuale utente Schema Unifilare dell'impianto trifase 24kW. Fig.14 Schema unifilare dell'impianto trifase 24kW...
  • Page 16 Leonardo Off-Grid 8kW/8000/48 SL Manuale utente Impianto Trifase tot. 48kW: Fase L1  n.1 Master + n.1 Slave - Fase L2  n.2 Slave - Fase L3  n.2 Slave INVERTER MASTER L1 INVERTER SLAVE L2 INVERTER SLAVE L3 A - Plug Datalogger A - Plug Sincronismo A - Plug Sincronismo B - Plug Sincronismo...

  • Page 17: Caratteristiche Elettriche

    Leonardo Off-Grid 8kW/8000/48 Manuale utente CARATTERISTICHE ELETTRICHE Leonardo Off-Grid Leonardo Off-Grid Leonardo Off-Grid Leonardo Off-Grid 1kW / 1500 / 24 MG 4kW / 3000 / 48 MG 4kW / 5000 / 48 MG 8kW / 8000 / 48 MG Potenza di uscita Pout 1.500VA 3.000W 3.000VA 6.000W...

  • Page 18: Smaltimento Dei Rifiuti

    Il prodotto difettoso dovrà essere rispedito alla Western CO. Srl o a società delegata dalla Western CO. Srl a fare assistenza sul prodotto, a spese del cliente, assieme ad una copia della fattura di vendita, sia per la riparazione che la sostituzione garantita.
  • Page 19 Leonardo Off-Grid 8kW/8000/48 MG User manual LEONARDO OFF-GRID 8kW/8000/48 MG  PV Energy Saving System  MPPT charge controller with four independent inputs  8kWp @48V Maximum PV power  Bypass AC input: grid, power unit  DC/AC pure sine wave inverter ...

  • Page 20: Safety Instructions

    Leonardo Off-Grid 8kW/8000/48 MG User manual Safety instructions Danger of explosion from sparking Danger of electric shock WARNING: do not lift heavy objects unassisted. In general  Read the installation instructions before commencing installation activities.  The product installation and maintenance must be performed only by qualified personnel. ...
  • Page 21 Leonardo Off-Grid 8kW/8000/48 MG User manual HOW DOES LEONARDO OFF-GRID WORK? 1. The Leonardo Off-Grid 8kW/8000/48 MG is designed to achieve direct energy savings through the use of PV and other renewable energy sources; 2. The PV system is managed by the internal charge controller with 4 independent MPPT inputs;...

  • Page 22: Internal Overview

    Leonardo Off-Grid 8kW/8000/48 MG User manual INTERNAL OVERVIEW LEONARDO CONSUMPTION DATA-LOGGER METER OUT1 ELECTRIC GRID INPUT DOMESTIC RELAY PLANT ISOLATED OFF-GRID 230Vac ENERGY 230Vac INVERTER MANAGER PV PLANT BATT BATTERY 4-INPUT MPPT LEONARDO OFF-GRID CHARGE CONTROLLER Pic.3 Internal Overview The Leonardo Off-Grid has an internal scheme like the one shown in the upper figure; this configuration requires the appliance to have an AC-IN input connection from the mains, if available for the home, with a maximum alternating input power of 8000VA.
  • Page 23 Leonardo Off-Grid 8kW/8000/48 MG User manual CONNECTION DIAGRAM DC/AC INVERTER  Continuous power 8000 VA  Instantaneous peak power at 6 kW  AC input PV FIELD  48 Vdc battery  4 MPPT independent inputs  Max Power: 4 kWp – 48 Vdc ...
  • Page 24 Leonardo Off-Grid 8kW/8000/48 MG User manual EXTERNAL PROTECTIONS AC protections (not included) Leonardo Off-Grid 8kW/8000/48 MG has an AC–OUT output line and an AC–IN input line. In addiction the device has a NEUTRAL conductor of the grounding connection – TT system. The AC-OUT output line can be protected through a differential magneto thermal breaker (AC type), with rated current In=16A and differential current Id=0,03A.
  • Page 25 Leonardo Off-Grid 8kW/8000/48 MG User manual PV CHARGE CONTROLLER SECTION Leonardo Off-Grid version 8kW/8000/48 MG has a PV charge controller with 4 MPPT independent inputs. It is a PV charge controller for OPzV or OPzS Lead Acid Batteries. For the proper acknowledgement of the battery voltage at start-up, the charge parameters described in Tab.1 are set. Battery voltage at start-up 40.0V <...

  • Page 26: External Indications

    Leonardo Off-Grid 8kW/8000/48 MG User manual EXTERNAL INDICATIONS On one side of the Leonardo Off-Grid 8kW/8000/48 MG there are the inverter working indications: Inverter Mode and Bypass Mode, the battery charge status, power absorbed by the loads, AC grid battery charge status and input of AC grid.

  • Page 27: Control Logic

    Leonardo Off-Grid 8kW/8000/48 MG User manual CONTROL LOGIC Home Consumption Inverter Limitation PV Production Grid Power Battery Power Pic.10 Control Logic Charge and output power Table Charge SOC level 4, battery energy stored Output power LOAD level 4, load power is in a range between 85% - 100% of its absorption is greater than 4000W.

  • Page 28: Installation And Wiring

    Leonardo Off-Grid 8kW/8000/48 MG User manual LED STATUS table report LED STATUS Green LED: standard working status - mode ON LED STATUS Red LED: 1 flash every 10 seconds – warning for OVERCHARGE status. LED STATUS Red LED: 2 flashes every 10 seconds – warning for LOW-BATTERY status. LED STATUS Red LED: 3 flashes every 10 seconds –...
  • Page 29 Leonardo Off-Grid 8kW/8000/48 MG User manual 5. 230V AC output on AC OUT connection through AC plug and play connectors (RST type); 6. place the suitable/dedicated cable to the temperature sensor of the batteries as close as possible to them to monitoring precisely the temperature. Together with the device, is provided a cable to connect the batteries of a total length 1.5m and cable cross section 50mmq.

  • Page 30: Possible Problems And Solutions

    DC Battery disconnect switch on and check that the BATTERY LED and INVERTER LED are switched on. Check the integrity of any DC protection fuses. If the problem persists, we recommend that you contact Western CO technical support. ...
  • Page 31 Leonardo Off-Grid 8kW/8000/48 SL User manual Single line diagram for 24Kw Three-phase System. Pic.14 Single Line Diagram for 24kW Three-phase System...
  • Page 32 Leonardo Off-Grid 8kW/8000/48 SL User manual Three-phase system tot. 48kW: Phase L1  no.1 Master - Phase L2  no.1 Slave - Phase L3  no.1 Slave INVERTER MASTER L1 INVERTER SLAVE L2 INVERTER SLAVE L3 A - Plug Datalogger A - Plug synchronism A - Plug synchronism B - Plug synchronism...

  • Page 33: Electrical Features

    Leonardo Off-Grid 8kW/8000/48 User manual ELECTRICAL FEATURES Leonardo Off-Grid Leonardo Off-Grid Leonardo Off-Grid Leonardo Off-Grid 1kW / 1500 / 24 MG 4kW / 3000 / 48 MG 4kW / 5000 / 48 MG 8kW / 8000 / 48 MG Output power Pout 1500VA 3.000W...

  • Page 34: Warranty

    5 (five) years, to repair or replace at its sole discretion, for free, those defective parts owing to poor quality of material or defect in workmanship. The defective product must be returned to Western CO. Srl or to the company delegated by Western CO. to make produ t support, at usto er’s e pe ses, together ith a op of the i voice both for repairing and warranty replacement.
  • Page 35 Questo documento è di proprietà di WESTERN CO. Srl - Tutti i diritti sono riservati - La riproduzione e l'uso delle informazioni contenute nel presente documento sono vietati senza il consenso scritto di WESTERN CO. Srl. This document is the property of WESTERN CO. Srl - All rights are reserved - Reproduction and use of information contained within this document is forbidden without the written consent of WESTERN CO.
