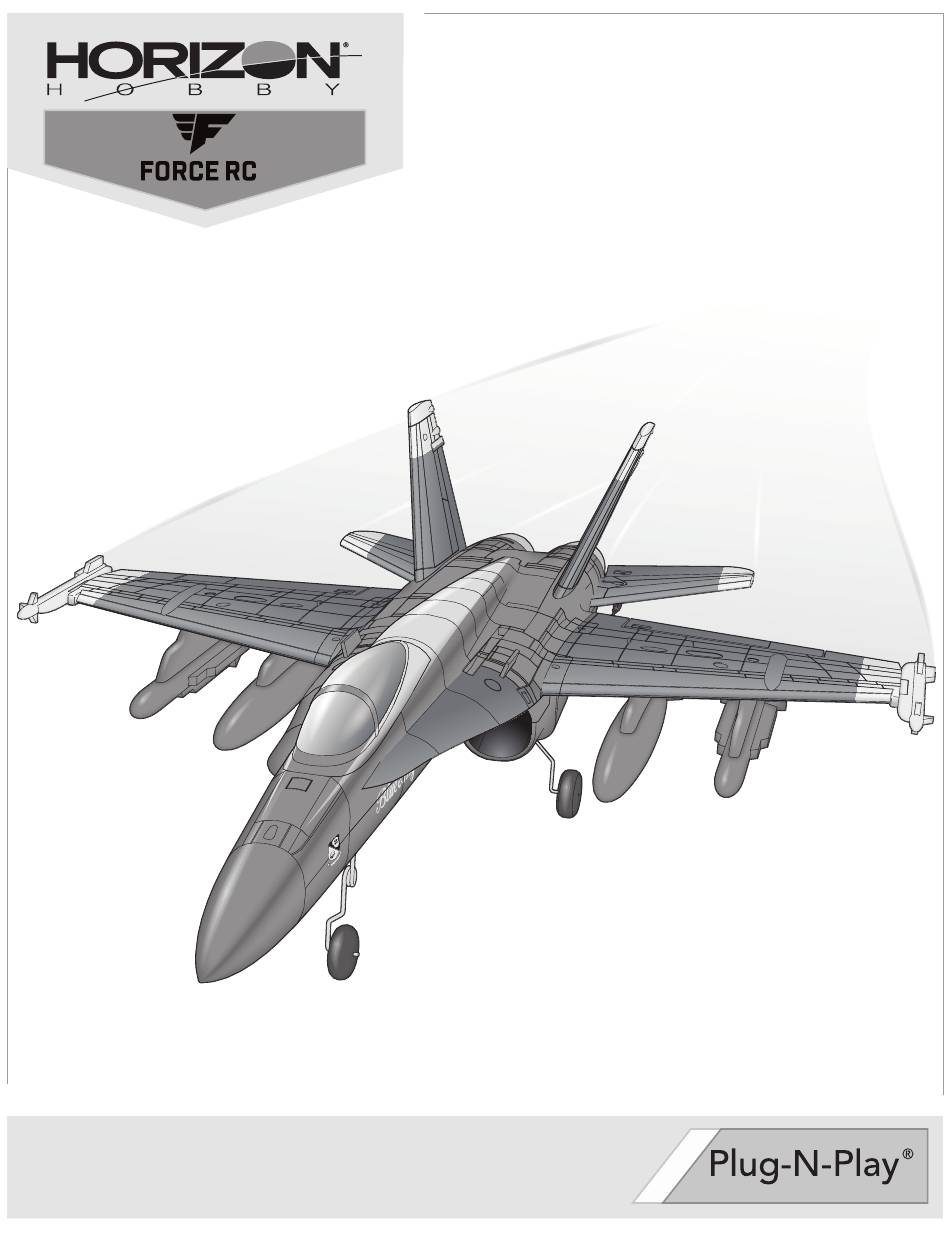

- Page 1 ® ® F-18 Blue Angel Instruction Manual Manuel d’utilisation...
-
Page 2: Safety Precautions And Warnings
This product is not intended for use by children without direct adult supervision. Do not use with incompatible components or alter this product in any way outside of the instructions provided by Horizon Hobby, LLC. This manual contains instructions for safety, operation and maintenance. -
Page 3: Table Of Contents
Box Contents Quick Start Information 1. Blank (Acro) Model Transmitter 2. Servo Reversing: Normal Setup 3. Travel Adjust (All Surfaces): 100% Extreme Flying Normal Flying =14mm =10mm Dual Rates =14mm =10mm =12mm =8mm =12mm =8mm High EXPO (Soft center) Center of 80–85mm back from leading edge at the root. -
Page 4: Prefl Ight
3. Fit the horizontal stabilizer in the slot. Ensure the control horn faces down toward the bottom of the fuselage. Make sure the horizontal stabilizer is aligned with the wing. Adjust as necessary before the CA fully cures. F-18 Blue Angel... -
Page 5: Vertical Stabilizer Installation
Model Assembly (Continued) Vertical Stabilizer Installation 1. Apply CA to the base of the vertical stabilizer where it meets the fuselage. 2. Apply CA to the fuselage where the vertical stabilier fi ts. 3. Fit the vertical stabilizer in the slot. Make sure the vertical stabilizer angles outward as shown. -
Page 6: Pnp Receiver Selection And Installation
CAUTION: Incorrect installation of the receiver could cause a crash. 1 = Throttle 2 = Aileron 3. Attach the appropriate control surfaces to the their respective ports on the receiver using the chart in the illustration. 3 = Elevator 4 = Nose Wheel F-18 Blue Angel... -
Page 7: Battery Installation And Esc Arming
Battery Installation and ESC Arming Battery Selection We recommend the Kinexsis ® 14.8V 2400mAh 30C 4S LiPo Battery, 12AWG: EC3 ™ (KXSB0016) for standard operation. If using a different battery, the battery should be of similar capacity, dimensions and weight of the Kinexsis Li-Po battery pack to fi... -
Page 8: Clevis Installation And Control Centering
Refer to your receiver manual for adjustment of gain values. Elevator After fl ying, you may choose to adjust the linkage positions for the desired control response. See the table to the right. Ailerons More control throw Less control throw F-18 Blue Angel... -
Page 9: Power Components Service
Power Components Service CAUTION: Always disconnect the fl ight battery before performing motor service. Disassembly 1. Remove the wing, disconnecting servos as needed. 2. Disconnect the motor connectors from the ESC connectors. 3. Remove the 2 screws (A) to remove the fan cover. 4. -
Page 10: Control Surface Direction
fl ight path. After landing, adjust the linkages mechanically to account for trim changes and then reset the trims to neutral. Ensure the aircraft will fl y straight and level with no trim or sub-trim. F-18 Blue Angel... -
Page 11: Post Flight
Flying Tips and Repairs (Continued) Landing Low Voltage Cutoff (LVC) For your fi rst fl ights with the recommended battery pack (KXSB0016), set your When a Li-Po battery is discharged below 3V per cell, it will not hold a charge. The transmitter timer or a stopwatch to 3 minutes. -
Page 12: Troubleshooting Guide
Weather conditions might be too cold Postpone flight until weather is warmer Motor power pulses then motor loses power Battery is old, worn out, or damaged Replace battery Battery C rating might be too small Use recommended battery F-18 Blue Angel... -
Page 13: Ama National Model Aircraft Safety Code
AMA National Model Aircraft Safety Code Effective January 1, 2014 A. GENERAL B. RADIO CONTROL A model aircraft is a non-human-carrying aircraft capable of sustained fl ight in the 1. All pilots shall avoid fl ying directly over unprotected people, vessels, vehicles or atmosphere. -
Page 14: Limited Warranty
What this Warranty Covers any assistance. For questions or assistance, please visit our website at www. Horizon Hobby, LLC, (Horizon) warrants to the original purchaser that the product horizonhobby.com, submit a Product Support Inquiry, or call the toll free telephone purchased (the “Product”) will be free from defects in materials and workmanship... -
Page 15: Précautions Et Avertissements Liés À La Sécurité
N’essayez pas de modifi er ou d’utiliser ce produit avec des composants incompatibles hors des instructions fournies par Horizon Hobby, LLC. Ce manuel comporte des instructions de sécurité, de mise en œuvre et d’entretien. Il est capital de lire et de respecter toutes les instructions et avertissements du manuel avant l’assemblage, le réglage ou l’utilisation afi... -
Page 16: Contenu De La Boîte
Guide de dépannage ................... 25 Emetteur recommandé: Équipé de la technologie Garantie Limitée ....................26 Requis Spektrum 2.4GHz DSM2/DSMX (DX6i ou supérieur) Coordonnées de service et de garantie ............... 26 Pièces de rechange .................... 27 675mm 660g 12.3 sq dm F-18 Blue Angel... -
Page 17: Liste Des Opérations À Effectuer Avant Le Vol
Liste des opérations à effectuer avant le vol Retirez les éléments de la boîte et inspectez-les. Contrôlez le mouvement des tringleries de commande. Lisez attentivement le présent manuel d’utilisation. Vérifi ez que les tringleries bougent librement. Chargez la batterie de vol. 10 Effectuez un essai de la réponse de l’AS3X. - Page 18 Assurez-vous que le stabilisateur vertical est incliné vers l’extérieur, comme illustré. Assurez-vous également que l’inclinaison des deux stabilisateurs verticaux est la même. Installation de la manille 1. Fixez les manilles aux guignols de contrôle. Pour plus d’informations, référez-vous aux pages suivantes. F-18 Blue Angel...
- Page 19 Assemblage du modèle (Suite) Installation du train d’atterrissage 1. Installez (4) vis pour fi xer le train d’atterrissage. 2mm X 8mm Installation des missiles 1. Utilisez de la colle cyanoacrylate pour fi xer les missiles à l’appareil. Consultez l’illustration pour l’emplacement correct de chaque objet. Installation du cône de nez 1.
-
Page 20: Version Pnp Choix Et Installation Du Récepteur
L’emplacement du CG est mesuré à partir du bord d’attaque de l’aile, à la base. 80-85mm L’emplacement du CG a été déterminé avec la batterie Li-Po recommandée en arrière du bord d’attaque au niveau de l’emplanture de l’aile. installée entièrement vers l’avant dans le compartiment de la batterie. F-18 Blue Angel... -
Page 21: Installation Des Manilles Et Centrage Des Commandes
Installation des manilles et centrage des commandes Connexion des tringleries • Glissez le morceau de durite vers la tringlerie. • Ecartez délicatement la chape et glissez l’axe de la chape dans le trou approprié du guignol. • Glissez l’anneau vers le milieu des fo approprié du urches de la chape. Réglage du neutre des gouvernes Contrôlez le neutre des gouvernes après avoir effectué... -
Page 22: Réparation Des Pièces Électriques
• Assurez-vous que l’avant du rotor est installé face au nez de l’appareil. • Un outil est nécessaire pour serrer l’écrou sur le rotor et la bague de serrage. • Assurez-vous que le cône est entièrement connecté pour un fonctionnement sécurisé. F-18 Blue Angel... -
Page 23: Direction Des Gouvernes
Direction des gouvernes Ailerons Allumez l’émetteur et raccordez la batterie. Utilisez l’émetteur pour commander les ailerons. Mettez-vous derrière l’appareil pour vérifi er les gouvernes. 1. Déplacez le manche vers la gauche. L’aileron droit s’abaissera et l’aileron gauche s’élèvera, pour faire pencher l’appareil vers la gauche. 2. -
Page 24: Maintenance D'après Vol
Réparez ou remplacez les pièces endommagées. Stockez la batterie hors de l’avion et contrôlez régulièrement sa charge. Prenez note des conditions de vol et des résultats du plan de vol à titre de référence pour la planifi cation de vols ultérieurs. F-18 Blue Angel... -
Page 25: Guide De Dépannage
Guide de dépannage Problème Cause possible Solution La manette des gaz n’est pas au ralenti (idle) et/ou le trim des Réinitialiser les commandes avec la manette des gaz et mettre le trim des gaz est régléà une valeur trop élevée gaz à... -
Page 26: Garantie Limitée
Ce que couvre cette garantie assistance. Si vous avez des questions ou avez besoin d’une assistance, veuillez Horizon Hobby, LLC, (Horizon) garantit à l’acheteur original que le produit acheté (le vous rendre sur notre site Internet www.horizonhobby.com et remplir un formulaire «... -
Page 27: Replacement Parts
Replacement Parts • Pièces de rechange Part # | Numéro Description Description FCEF260001 Fuselage: F18 Blue Angel V2 Fuselage : F18 Blue Angel V2 FCEF260002 Main Wing Set: F18 Blue Angel V2 Ensemble d’ailes principales : F18 Blue Angel V2 FCEF260003 Rudder: F18 Blue Angel V2 Gouverne de direction : F18 Blue Angel V2 FCEF260004 Elevator: F18 Blue Angel V2... - Page 28 ® ©2017 Horizon Hobby, LLC. Force RC, the Force RC logo, E-Flite, Plug-N-Play, DSM2, DSMX, Kinexsis, EC3, Celectra, Prophet and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
