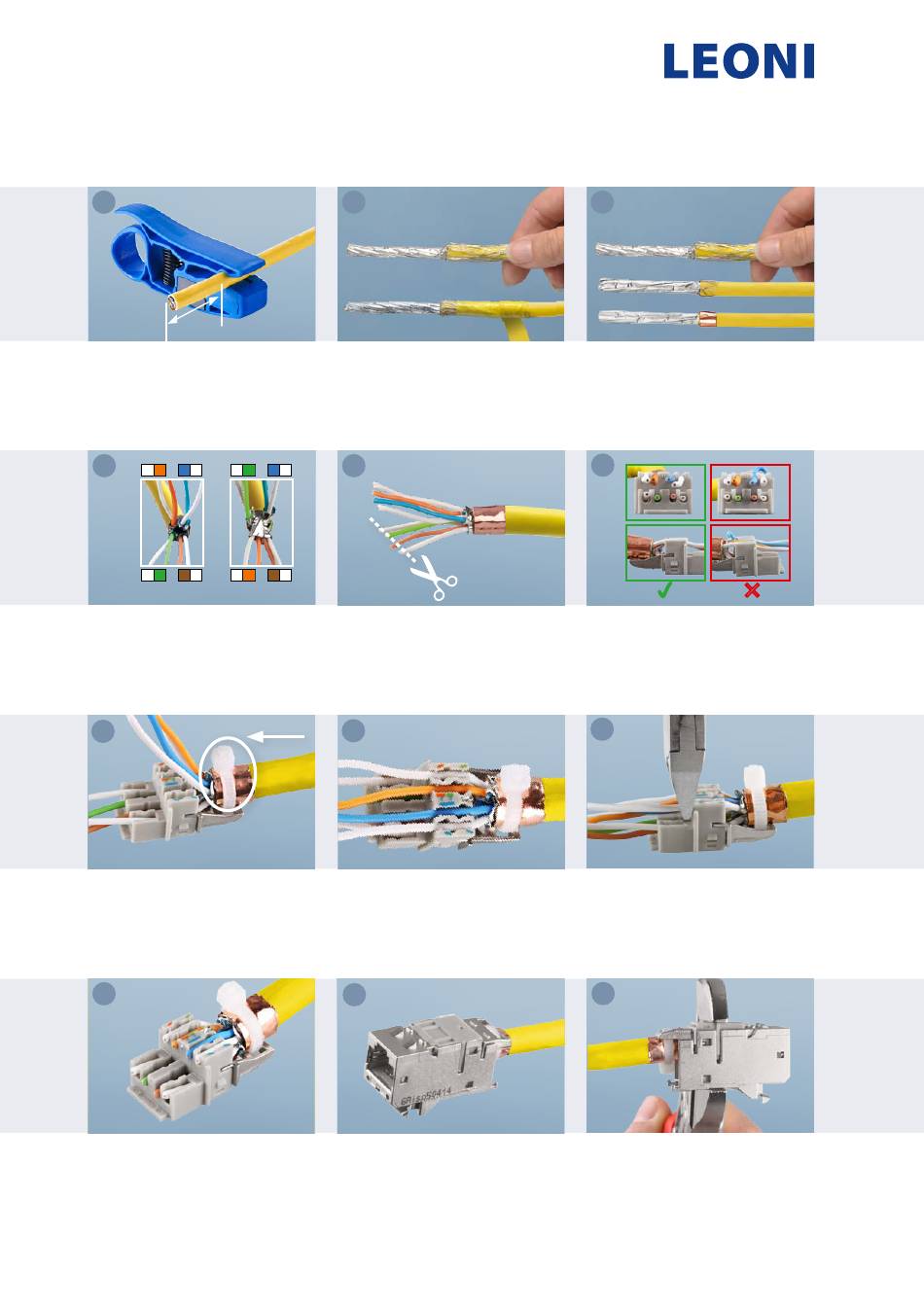

LEONI MegaLine Connect45 PRO Installation Instruction

MegaLine® Connect45 PRO
Montageanleitung | Installation instruction
1
30 mm Länge / length
Kabelmantel ca. 30 mm absetzen.
Strip the outer sheath approx. 30 mm.
3
3 6 A 4 5 3 6 B
1 2 A 8 7 1 2 B
T568 T568
Adernpaare nach gewünschtem Farbcode
vorsortieren. Paarschirmung auf 2 mm kürzen.
Arrange the wires according to the wanted colour code.
Shorten the pair foils to 2 mm.
6
2
Adern in unteren Teil des Adernsortierers
einführen und Kabel bis zum Anschlag schieben.
Kabel mit Kabelbinder fixieren und bündig
abschneiden.
Feed the wires in the bottom part of the cable sorter
and push the cable to stop.
Fix the cable by using a cable strap and cut it flush.
9
Komplett installierter Adernsortierer.
Completely installed cable sorter.
2a
Möglichkeit 1
Alternative 1
Schirmgeflecht zurückschieben
und mit Isolierband fixieren.
Push back the copper braid and fix it with tape.
4
4 5
8 7
Adern 1/2 und 7/8 schräg abschneiden.
Trim the wire pairs 1/2 and 7/8 bevel.
1
7
Adern in oberen Teil des Adernsortierers entspre-
chend dem Farbcode eindrücken.
Push in the wires according to the colour code in the
upper part of cable sorter.
10
Deckel auf Buchse setzen und verpressen.
Deckel nicht verkanten!
Put the cover on the jack and press the parts together.
Don't tilt the cover!
2b
Möglichkeit 2
Alternative 2
Alternativ Schirmgeflecht zurückschieben,
auf 5 mm kürzen und mit selbstklebender Kupferfolie
fixieren.
Alternatively push back the copper braid, cut it to 5 mm
and fix it with self-adhesive copper foil.
5
 Ï
Es ist darauf zu achten, dass die Adern an der Obersei-
te nicht über den Adernsortierer hinausstehen.
Please make sure that the wires at the top do not overlap
at the cable sorter.
8
Adern bündig am Adernsortierer abschneiden.
Trim wires flush with the cable sorter.
11
Presswerkzeug als Zubehör erhältlich.
Press tool available as accessory.
