D-Link DAP-1720 Quick Install Manual

Ac1750 wi-fi range extender
Hide thumbs Also See for DAP-1720:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

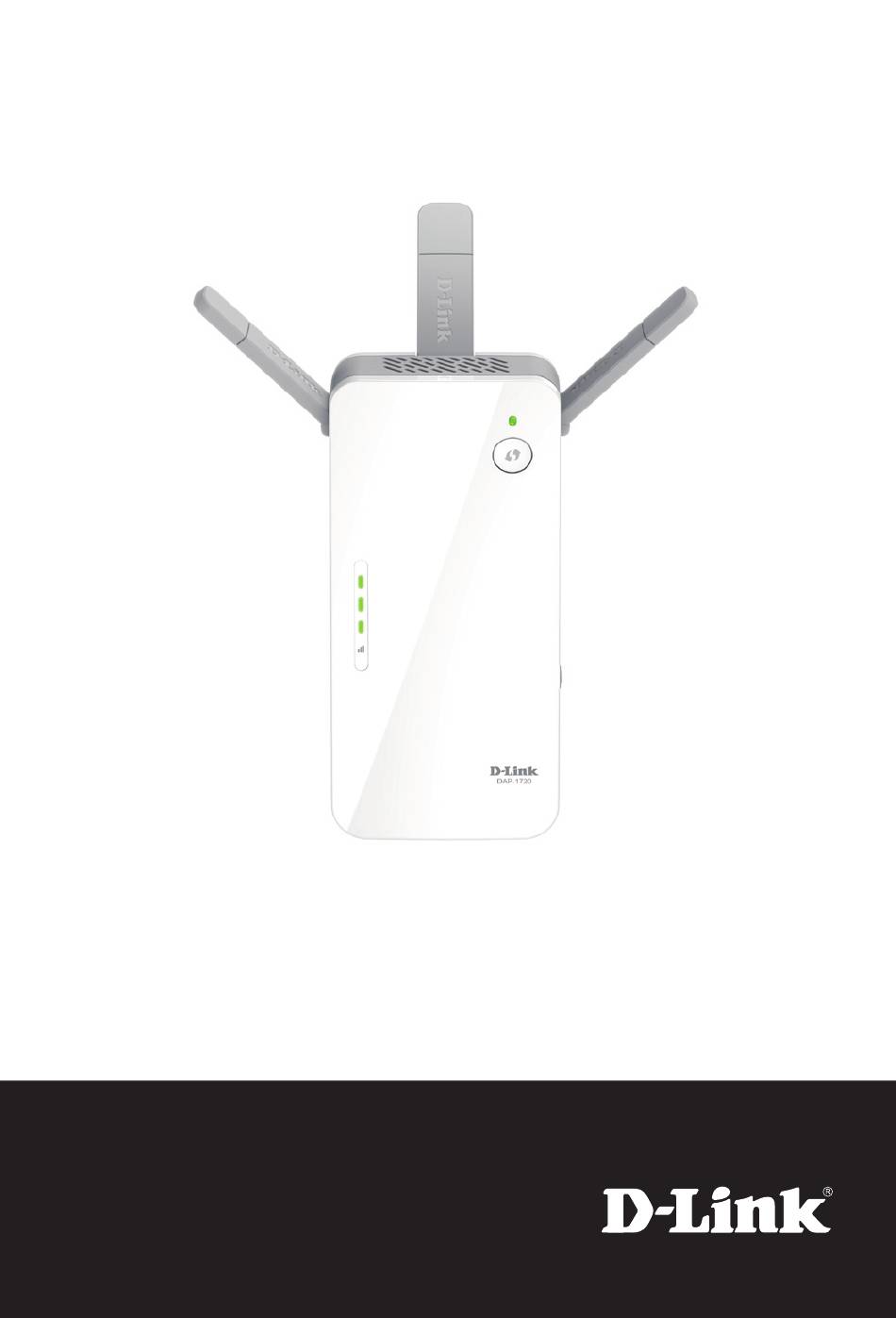

DAP-1720
AC1750 Wi-Fi
Range Extender
Quick Install Guide

Advertisement

Table of Contents
loading

Related Manuals for D-Link DAP-1720

Summary of Contents for D-Link DAP-1720

  • Page 1 DAP-1720 AC1750 Wi-Fi Range Extender Quick Install Guide...

  • Page 2: Package Contents

    • If your wireless router or access point does not support WPS, follow the steps under Configure the DAP-1720 Using a Web Browser to connect to the DAP-1720 and run the Setup Wizard. If you are not sure how to enable WPS on your wireless router, please refer to your router’s user manual.

  • Page 3: Product Overview

    The device is ready but not connected to an uplink Amber Blinking router. Status LED Indicates that the DAP-1720 is securely connected Solid to your wireless router or access point. Green The WPS button has been pushed and the device is Blinking processing a connection.
  • Page 4 Connect to Your Router Using WPS Find an available outlet near your wireless router. Plug in the DAP-1720 and wait until the Status LED is blinking amber. DAP-1320 Press the WPS (Wi-Fi Protected Setup) button on your wireless router. Within one minute, press the WPS button on the DAP-1720.
  • Page 5 When the Status LED turns solid green, this indicates that the DAP-1720 is securely connected to your wireless router or access point. You can now unplug and move the DAP-1720 to a location between your wireless router and the area that you need wireless coverage.

  • Page 6: Connect Your Wireless Devices

    • 2.4GHz (Your Router’s SSID)-EXT • 5GHz (Your Router’s SSID)-EXT5G The Wi-Fi password for the DAP-1720 will be the same as your router. Repeat step 5 to connect additional Wi-Fi devices to the DAP-1720. Your device is now connected to the DAP-1720 and can connect to your wireless router.
  • Page 7 • Change wireless and network settings • Change the login password Plug the DAP-1720 in an available outlet near your router. You may move it to a more suitable location after configuration. Open the wireless utility on your wireless device or computer. Select the Wi-Fi Network name (from the Wi-Fi Configuration Card) and enter the password.
  • Page 8 Once you connect, the login page will appear. Enter your password and click Log in. By default the password is blank. Note: If this is the first time logging in to the DAP-1720, you will be directed to the Wizard automatically. Skip to step 6.
  • Page 9 If you want to manually select the wireless network you want to extend, click Extend an existing wireless network and go to the next page. If you want to connect the DAP-1720 to a wired network using an Ethernet cable, click Add wireless to your wired network and skip to page 11.
  • Page 10 If you clicked “Extend an existing wireless network” A list of detected wireless networks within range of the DAP-1720 will appear. Click on the network you want to extend. If you want to manually type in the Wi-Fi network name (SSID), click Manual at the bottom.
  • Page 11 If you clicked “Add wireless to your wired network” Connect the DAP-1720 to your network using an Ethernet cable. The wizard will automatically go to step 10 on the next page. If you wish to connect the DAP-1720 later, click Skip.
  • Page 12 Enter a new Wi-Fi network name for the DAP-1720 and enter a new Wi-Fi password. Click Next to continue. Enter an administrator password for the DAP-1720. This is the password you will use to enter the web-based configuration. Click Next to continue.
  • Page 13 If you want to make any changes, click Back. Setup is now complete. Allow about two minutes for the DAP-1720 reboot. Verify that the Status light is green and the signal strength indicators are lit. You can now unplug the DAP-1720 and connect to a different location if needed.

  • Page 14: Troubleshooting

    Note: If you have changed the Wi-Fi Network name, the device you are currently using to connect to the DAP-1720 will drop. You will need to open your wireless utility and connect to the DAP-1720 using the new network name and password.
  • Page 15 Where should I place my DAP-1720 when using it as a range extender? Poor Ideal location location Poor Ideal location location A Range Extender only works as well as the signal it is extending. Therefore, proper placement of your DAP-1720 is important in achieving desired results.
  • Page 16 What if I forgot my DAP-1720 password? 1. If you forgot your password or want to reset the DAP- 1720 back to the factory default settings, press and hold the reset button on the bottom of the extender using a paper clip and release after a minimum of 10 seconds.

  • Page 17: Gpl Code Statement

    GPL Code Statement This D-Link product includes software code developed by third parties, including software code subject to the GNU General Public License (“GPL”) or GNU Lesser General Public License (“LGPL”). As applicable, the terms of the GPL and LGPL,...
  • Page 18 Notes DAP-1720 Install Guide...
  • Page 19 Notes DAP-1720 Install Guide...

  • Page 20: Technical Support

    December 12, 2016 6AP1720Q.D03G ©2017 D-Link. All rights reserved. D-Link and the D-Link logo are trademarks or registered trademarks of D-Link Corporation or its subsidiaries. All other third-party marks mentioned herein may be trademarks of their respective owners. This publication may not be reproduced,...

  • Page 21: Guide D'installation Rapide

    DAP-1720 Prolongateur de portée Wi-Fi AC1750 Guide d’installation rapide...

  • Page 22: Contenu De La Boîte

    WPS, suivez les étapes de la section Configurer le DAP- 1720 à l'aide d'un navigateur Web pour vous connecter au DAP- 1720 et exécuter l'Assistant de configuration. Si vous ne savez pas comment activer le WPS sur votre routeur sans fil, veuillez consulter son manuel d'utilisation. DAP-1720 Install Guide...

  • Page 23: Présentation Du Produit

    Orange Clignote connecté à un routeur de liaison montante. Voyant d’état Reste Indique que le DAP-1720 est bien connecté à votre routeur ou point d'accès sans fil. allumé Vert Le bouton WPS a été enfoncé et le périphérique Clignote est en train de traiter une connexion.
  • Page 24 Utilisation du WPS Trouvez prise disponible à proximité de votre routeur sans fil. Branchez le DAP-1720 et attendez que le voyant d'état clignote en orange. DAP-1320 Appuyez sur le bouton WPS (Wi-Fi Protected Setup) de votre routeur sans fil. Dans la minute qui suit, appuyez sur le bouton WPS du DAP-1720.
  • Page 25 Lorsque le voyant reste allumé en vert, cela indique que le DAP-1720 est bien connecté à votre routeur ou point d'accès sans fil. Vous pouvez maintenant débrancher le DAP-1720 et le déplacer vers un emplacement entre votre routeur sans fil et la zone où vous avez besoin d'une couverture sans fil.
  • Page 26 Le SSID du DAP-1720 sera automatiquement attribué comme suit : • 2,4GHz (Le SSID de votre routeur)-EXT • 5GHz (Le SSID de votre routeur)-EXT5G Le mot de passe Wi-Fi du DAP-1720 sera le même que celui de votre routeur. Répétez l'étape 5 pour connecter d'autres périphériques Wi-Fi au DAP- 1720.
  • Page 27 Sélectionnez le nom du réseau Wi-Fi (indiqué sur la carte de configuration du Wi-Fi) et saisissez le mot de passe. Vous pouvez aussi connecter le DAP-1720 à votre routeur ou à votre ordinateur à l'aide d'un câble Ethernet. Wi-Fi Name(SSID) 2.4Ghz:...
  • Page 28 IP basée sur les paramètres DHCP votre routeur/réseau. Vous devez vous connecter à votre routeur et afficher la table DHCP pour voir quelle adresse IP a été attribuée au DAP-1720. L'adresse MAC est imprimée sur l'étiquette du DAP-1330. Une fois que vous vous connectez, la page de connexion s'affiche.
  • Page 29 Extend an existing wireless network (Étendre un réseau sans fil existant), puis passez à la page suivante. Si vous souhaitez connecter le DAP-1720 à un réseau câblé à l'aide d'un câble Ethernet, cliquez sur Add wireless to your wired network (Ajouter une capacité...
  • Page 30 Si vous avez cliqué sur « Extend an existing wireless network » (Étendre un réseau sans fil existant) Une liste de réseaux sans fil détectés dans la portée du DAP-1720 s'affiche. Cliquez sur le réseau que vous souhaitez prolonger. Si vous voulez saisir manuellement le nom du réseau Wi-Fi (SSID), cliquez sur Manual (Manuel) en bas.
  • Page 31 Si vous avez cliqué sur « Add wireless to your wired network » (Ajouter une capacité sans fil à votre réseau câblé) Connectez le DAP-1720 à votre réseau à l'aide d'un câble Ethernet. L'Assistant passe automatiquement à l'étape 10 à la page suivante.
  • Page 32 Saisissez un nouveau nom de réseau Wi-Fi et un nouveau mot de passe Wi-Fi pour le DAP-1720. Cliquez sur Next (Suivant) pour continuer. Saisissez un mot de passe administrateur pour le DAP-1720. Il s'agit du mot de passe que vous utiliserez pour accéder à l'utilitaire de configuration Web.
  • Page 33 Back (Précédent). La configuration est maintenant terminée. Attendez environ deux minutes que le DAP-1720 redémarre. Vérifiez que le voyant d'état est vert et que les voyants indiquant la force du signal sont allumés. Vous pouvez maintenant débrancher le DAP-1720 et le connecter dans un autre emplacement si...

  • Page 34: Résolution Des Problèmes

    Remarque  : Si vous avez modifié le nom du réseau Wi-Fi, le périphérique que vous utilisez actuellement pour vous connecter au DAP-1720 ne sera plus connecté. Vous devrez ouvrir votre utilitaire sans fil et vous connecter au DAP-1720 en utilisant le nouveau nom de réseau et le nouveau mot de passe. DAP-1720 Install Guide...
  • Page 35 Où dois-je placer mon DAP-1720 lorsque je l'utilise comme prolongateur de portée? Poor Ideal location location Poor Ideal location location Un prolongateur de portée ne fonctionne qu'aussi bien que le signal qu'il prolonge. Par conséquent, le bon positionnement de votre DAP-1720 est important pour obtenir les résultats souhaités.
  • Page 36 Que faire si j'ai oublié le mot de passe de mon DAP- 1720? 1. Si vous avez oublié votre mot de passe ou si vous souhaitez réinitialiser le DAP-1720 sur les paramètres d'usine par défaut, appuyez sur le bouton de réinitialisation au bas du prolongateur à...
  • Page 37 Déclaration relative au code GPL Ce produit D-Link comprend des codes de logiciel développés par des tiers, y compris des codes de logiciel soumis à la Licence Publique Générale GNU ( « GPL ») ou à la Licence Publique Générale GNU Limitée (« LGPL »). Le cas échéant, les conditions de la GPL et de la LGPL, et les informations sur...
  • Page 38 Remarques DAP-1720 Install Guide...
  • Page 39 Remarques DAP-1720 Install Guide...

  • Page 40: Assistance Technique

    26 décembre 2016 6AP1720Q.D03G ©2017 D-Link. Tous droits réservés. D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales. Toutes les autres marques de tiers mentionnés dans ce document peuvent être des marques de leurs propriétaires respectifs.
