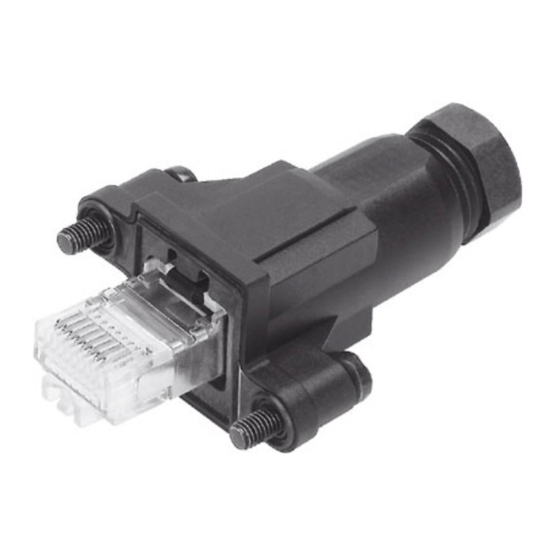

Festo FBS-RJ45-8-GS Assembly Instructions

Montageanleitung (Original: de)
8044318
1504a
†‡
Stecker Festo AG & Co. KG
FBS-RJ45-8-GS
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com

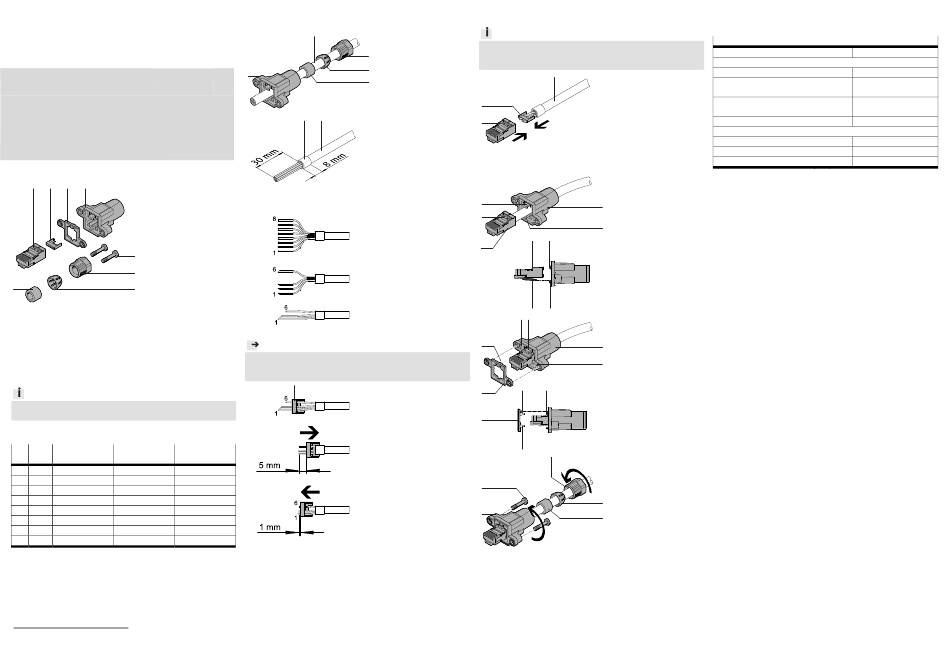

1. Teileliste
1 2 3 4
1 Stecker RJ45
2 Kabeleinführhilfe
3 Dichtung
4 Gehäuse
5 Schraube M3x14
6 Druckschraube
5
7 Klemmkorb
8 Dichtung
6
Nicht im Lieferumfang:
8 7
(A) Crimpzange für RJ45
(B) Ethernetkabel
4602d_10
( Abschnitt 6)
2. Bestimmungsgemäße Verwendung
Stecker FBS-RJ45-8-GS:
Anschluss der RJ45-Schnittstelle am CPX-FEC oder CPX-CEC für die Schutzart
IP65/67 in schwing- und schockfester Ausführung.
3. Sicherheitshinweise und Hinweise zur Montage
Info
Mitgeltendes Dokument
 Bedienungsanleitung der Crimpzange (A)
4. Kontaktbelegung
1)
Pin Signal Bezeichnung Adernfarben Adernfarben
2)
gemäß TIA-568-A gemäß TIA-568-B
1 TD + Sendedaten + GNWH ORWH
2 TD – Sendedaten – GN OR
3 RD + Empfangsdaten + ORWH GNWH
4 n.c. nicht belegt BU BU
5 n.c. nicht belegt BUWH BUWH
6 RD – Empfangsdaten – OR GN
7 n.c. nicht belegt BNWH BNWH
8 n.c. nicht belegt BN BN
1)
Farbcode nach IEC 60757:1983-01
2)
TIA/EIA-568-A:1995-10
3)
TIA/EIA-568-B.2:2001-05
5. Montage
B  Folgende Bauteile auf das
6 Kabel (B) schieben:
– Druckschraube 6
7
– Klemmkorb 7
4
8
– Dichtung 8
– Gehäuse 4
4602d_11
 Kabelmantel (C) auf 30 mm
D C
abisolieren.
 Schirmgeflecht (D) auf 8 mm
ablängen und auf den Ka-
belmantel legen.
 Falls vorhanden entfernen:
– Kabelfüller
4602d_12 – Kunstoffgeflecht
(1x)
– Beilauflitze
(1x)
– Schirmfolie
(1x)
 Adern gemäß Kontaktbele-
(1x)
gung ( Abschnitt 4) ne-
(2x)
beneinander ausrichten
(1x)
(1x)
4602d_13
(1x)
 Nicht benötigte Adern nahe
der Isolation kürzen.
(1x)
(1x)
4602d_14
 Enden der Adern schräg
ablängen (ca. 45°).
4602d_15
Hinweis
Funktionsstörung durch unsachgemäße Montage.
 Kontaktbelegung entsprechend der für das Netzwerk geltenden Norm wäh-
len ( Abschnitt 3).
2  Adern gemäß Kontaktbele-
gung ( Abschnitt 4) in die
Kabeleinführhilfe 2 einfä-
deln.
4602d_16
 Aussparung der Kabelein-
führhilfe 2 bündig an den
Kabelmantel schieben.
1)
3) Kontrolle: Adern liegen auf der
richtigen Position.
 Adern auf 5 mm ablängen.
4602d_17
 Kabeleinführhilfe 2 in Rich-
tung Kabelende ziehen, bis
die Adernenden 1 mm her-
ausstehen.
4602d_18
Info
Bei dickeren, starren Kabeln kann zur Erleichterung der Kabeleinbringung in
den RJ45-Einsatz der Kabelmantel mit einem stumpfen Hilfsmittel vorsichtig
flachgedrückt werden.
B  Kabel (B) mit Kabeleinführ-
hilfe 2 bis zum Anschlag in
2
Stecker 1 schieben.
 Kabel fest eindrücken.
1
 Alle Adern sitzen auf der
richtigen Position.
 Alle Adern liegen an der
4602d_19
Vorderseite des Steckers an.
 Stecker 1 vercrimpen ( Mitgeltendes Dokument).
 Stecker 1 bis zum Anschlag
in das Gehäuse 4 schieben.
 Der Rasthaken (E) schnappt
E
4
in die Rastrippe (F) des Ste-
F
ckers 1 ein.
G
Kontrolle: Die Rippe (G) drückt
den Clip (H) an den Stecker 1.
1
F E
4602d_20
H G
L E
 Dichtung 3 auf dem Ge-
häuse 5 platzieren.
I
4
– Die Gummilippe (I) als Rast-
sicherung zwischen Rastha-
L
ken (E) und Gehäuse 4
drücken.
– Die Gummizapfen (K) in die
3
Vertiefungen (L) drücken.
I E
3
4602d_21
K
 Dichtung 8 in das Gehäu-
6
0,9 Nm _ 10 %
se 4 schieben.
 Klemmkorb 7 in das Ge-
5
0,4 Nm _ 10 %
häuse 4 schieben.
7
 Druckschraube 6 festdre-
4
hen. Anziehdrehmoment
8
einhalten.
 Schrauben 5 festdrehen.
Anziehdrehmoment einhal-
ten.
4602d_22
6. Technische Daten
FBS-RJ45-8-GS
Zulässiger Kabeldurchmesser [mm] 4 ... 5,4
Spezifikation Ethernetkabel
Typ CAT.5
[mm]
Einzeladerdurchmesser 0,89 ... 0,99
AWG 24-26 feindrähtig
Schutzart IP65, IP67
in montiertem Zustand
Umgebungstemperatur [°C] −5 ... +60
Werkstoff
Dichtungen NBR
Gehäuse PA-verstärkt
Schrauben Stahl
